Dubleks Değirmenler

BELI®'nin ayrıca başka rulo şekillendirme makineleri de bulunmaktadır., Dubleks Değirmen. Çelik profil rulo şekillendirme makinelerinde yaygın olarak kullanılan bu makine, çelik kapı paneli rulo şekillendirme makinesi, panel rulo şekillendirme makinesi, sandviç panel üretim hattı, kablo kanalı rulo şekillendirme makinesi, C aşık rulo şekillendirme makinesi, U aşık rulo şekillendirme makinesi gibi makinelerde kullanılmaktadır. Rulo Şekillendirme Makinesi, C ve Z tipi aşık bükme makinesi, vb.

Duplex Mill nedir?

Karşılıklı duran iki konsol tipi değirmene ne ad verilir? Çift silindirli haddehane. Çift silindirli haddehanelerin ortak bir tabanı ve tahrik sistemi vardır. Dar veya geniş ürünlerin her iki kenarını da şekillendirebilir ve ortasını düz bırakabilirler. Minimum şerit genişlikleri, karşıt silindirlerin ne kadar yakın itilebildiğine bağlıdır. Maksimum genişlikler ise genellikle iki haddehanenin birbirinden ne kadar uzaklaştırılabildiğine bağlıdır. Şekillendirilen ürünlerin genişliği, çift silindirli haddehanenin bir veya her iki tarafını içeri veya dışarı doğru ayarlayarak hızlı bir şekilde değiştirilebilir. BELI® Çelik Kapı Paneli Rulo Şekillendirme Makinesi, 300-1200 mm genişliğinde kapı şekillendirebilir.

Çift Katlı Değirmenlerin Avantajları ve Dezavantajları

• Çift şaftlı değirmenler, şaft uçlarını birbirine bağlayan parçaların kullanılamaması dışında, konsol tipi değirmenlerle aynı avantaj ve dezavantajlara sahiptir. Bazı çift şaftlı değirmenlerde, dar kesitler oluşturmak için kullanılabilen, değirmenin diğer tarafına uzanan şaftlar bulunur.
• Çift taraflı haddehanelerin ya bir tarafı sabit, diğer tarafı ayarlanabilir ya da her iki tarafı da ayarlanabilir. Bir tarafın ayarlanması genellikle tüm desteklerin tek bir plaka üzerine yerleştirilmesiyle sağlanır; bu plaka, uygun kılavuzlar yardımıyla içeri ve dışarı hareket ettirilebilir, böylece iki konsollu haddehane arasındaki boşluk değiştirilebilir. Ve tek sıra ayarlanabilir desteğe sahip çift taraflı haddehanelerde, ürünün merkez çizgisi genişlik değişimiyle birlikte değişir.
• İki ayarlanabilir destek sırasına sahip çift taraflı freze tezgahlarında, ürünlerin merkez çizgisi aynı konumda kalır. Bu düzenleme, kesme kalıbının simetrik tutulması gerektiğinde veya merkez çizgisinin aynı konumda tutulmasının avantajlı olduğu diğer nedenlerle, merkez çizgisinde veya çevresinde önceden delik açıldığında kullanılır.

Çelik kapı paneli rulo şekillendirme makinesinde kullanılan Duplex Mill'in ayarlanması ve kullanımı nasıl yapılır?

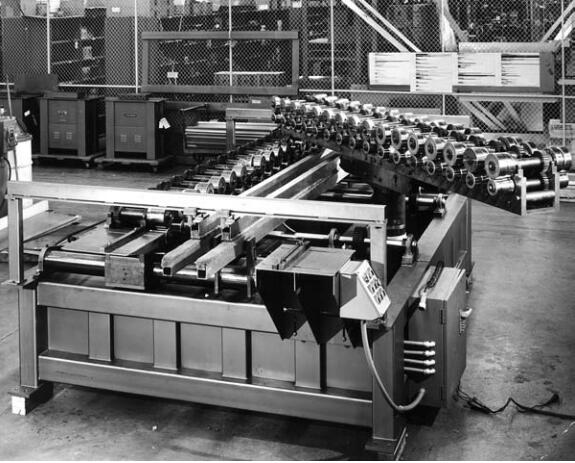

Genişlik ayarı manuel veya motorlu olabilir. En gelişmiş hatlarda ayarlama için PLC sistemi bulunur. Genişlik için, dokunmatik ekrana yalnızca gerekli genişliği girin, makine otomatik olarak ayarlanacaktır. Konsol veya çift taraflı haddehaneye takılan şekillendirme silindirleri, farklı profiller üretmek için değiştirilebilir. BELI® Üretilen profili değiştirmenin 2 yöntemi vardır: biri ruloları adım adım değiştirmek, diğeri ise tüm değirmeni değiştirmektir. (Sağdaki fotoğrafa bakın) BELI® Çelik Kapı Paneli Rulo Şekillendirme Makinesi, profil tasarımını kolayca değiştirebilir ve tümü özelleştirilebilir. Değişim süresi sadece 1 saattir.

Orta destek, geniş ve düz orta kısmın burkulmasını önlemek için kullanılır. Bunun nedeni, ağırlığının kendisidir.
Malzeme söz konusu olduğunda, destek genellikle orta kısmın altına yerleştirilir. Ancak, yatay vektörün
Kuvvetler büyük ve destek levhanın aşağı doğru bükülmesini engelliyor, bu durumda levha yukarı doğru bükülebilir.
Yukarı doğru bükülmeyi önlemek için, orta kısmın üstüne ek destek yerleştirilir. Genişlik
Eğer bir değişiklik olursa, orta desteklerin konumu (ve muhtemelen sayısı) da değiştirilmelidir. Bu nedenle bunlar
Tasarım aşamasında ayarlamalar dikkate alınmalıdır. Destek de önemlidir.
Üründe çizik veya leke oluşmamalıdır. Kabartma, delme, panjur veya benzeri işlemler, kapı paneli genişliği genellikle 1200 mm veya daha fazla olduğundan, Çelik Kapı Paneli Rulo Şekillendirme Makinemiz, ayarlanması kolay olan "Akışkan şerit" merkez desteğini kullanmaktadır.
