Güneş Paneli Montaj Çerçevesi Makinesi Amerika Birleşik Devletleri'nde Montaj ve Deneme Üretimini Tamamladı

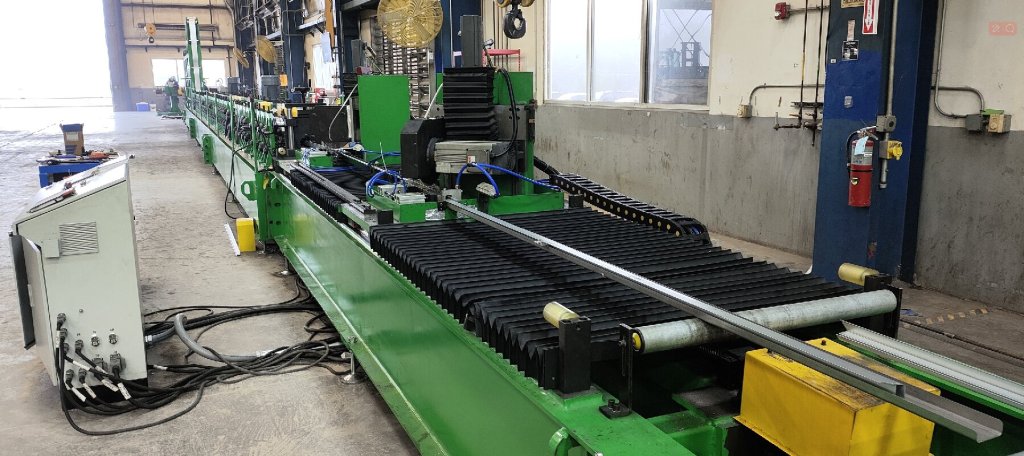

Bir güneş paneli montaj çerçevesi makinesi, Amerika Birleşik Devletleri'ndeki bir müşteri fabrikası içinde montaj, devreye alma ve deneme üretimini tamamladı. Bu güneş paneli montaj çerçevesi rulo şekillendirme makinesi, fotovoltaik modülleri çatı üstü ve zemin montaj dizilerinde taşıyan yapısal elemanları üretir ve deneme çalışmasını bitmiş çerçeve profilleri üzerinde başarıyla geçti.

Kısa cevap: The solar panel mounting frame machine installed in the United States contains a double header uncoiler, a material storage frame, a coil ends shearing and butt welder station, a roll forming part with laser welder, a flying cutting unit that cuts 45 degree ends while the line runs, a control and hydraulic system, and an offline punch machine. The line completed trial production and is running product.

Bu güneş paneli montaj çerçevesi makinesindeki hat bileşenleri

Sıra, şeridin hat içindeki hareketiyle sabittir. Girişte rulo, çıkışta bitmiş çerçeve elemanları çıkar; delme ise hattın arkasında ayrı bir geçiş olarak yapılır.

Rulo uç ünitesi ve kesintisiz çalışma

Her rulo değişiminde duran bir güneş paneli montaj çerçevesi makinesi vardiyayı kaybeder. Bu hat, rulo birleşimini otomatik olarak yönetir. Rulo uç kesme ve alın kaynak ünitesi, işleyen rulo sonunu düz biçimde budar, bir sonraki rulo başını onunla buluşturur ve dikişi kaynaklar; böylece şerit, hat durdurmadan şekillendirme bölümüne beslenir.

Çıkışın arkasındaki malzeme depolama çerçevesi bu kararı bir adım daha ileri taşır. Şekillendirilen elemanlar üretildikçe rafa düşer; böylece operatör hattın yanında değil, hattın aşağısında boşaltma ve demetleme yapar.

Rulo şekillendirme bölümü ve lazer kaynak makinesi

Şekillendirme bölümü, üzerinde anlaşılan çerçeve elemanı için gereken tüm profil makaralarını taşır. Bu kurulumda lazer kaynak makinesi şekillendirme bölümünün yanında durur ve şeridin kendi üzerine kapandığı yerdeki dikişi kapatır; bu önemlidir, çünkü güneş paneli montaj çerçevesi makinesi, mekanik dikişin rüzgâr yükü altında açılabileceği ince kaplamalı sac işler.

İnce galvaniz veya kaplamalı şerit üzerinde lazer kaynak, kaplamayı delen bir bağlantı elemanı deliği olmadan sürekli bir sızdırmazlık sağlar. Kaynak profil hattının içinde kalır; böylece bitmiş eleman, montaj donanımının ihtiyaç duyduğu kelepçe ve cıvata konumları için tüm kesit genişliğini korur.

Uçan kesme ünitesi ve 45 derece uçlar

Uçan kesme ünitesi, bu güneş paneli montaj çerçevesi makinesinin kullanılabilir bir hat hızına ulaşmasının nedenidir. Kesme, şerit hareket ederken gerçekleşir; böylece makine her elemanı kesmek için durmaz. Bir elemanın iki 45 derecelik ucu aynı vuruşta kesilir; bu da her parçada gönye açılarının eşleşik kalmasını sağlar.

Eşleşen gönye kesimleri, dizinin sahada birleşip birleşmeyeceğini belirler. Gönyeleri uyuşmayan elemanlardan üretilmiş bir çerçeve, hat boyunca görünür bir çizgi bırakır ve montajcıyı parçaları elle kırpmaya zorlar. Her iki ucu tek vuruşta kesmek, her elemanın bir sonrakiyle eşleşmesini sağlar ve montajcı, kesme testeresine ihtiyaç duymadan çerçeveyi kurar.

Çevrimdışı zımba makinesi

Delik ve yuva delme işlemi, şekillendirme sırasının içinde değil, ayrı bir geçiş olarak yapılır. Biten elemanlar hattan çıkar, istiflenir ve hat dışı zımba makinesinden geçer. Bu makine, her parça için tek vuruşta cıvata yuvalarını, kelepçe deliklerini ve topraklama pabuşu konumlarını keser.

Delmeyi hat dışında çalıştırmak, şekillendirme hattının kalıp değişimi için asla durmaması demektir; tek bir hat dışı zımba makinesi aynı vardiya içinde birkaç profil programına hizmet edebilir. Zımba kalıbı hizalama rehberi, deliklerin montaj donanımının beklediği yere düşmesi için kalıp adımının eleman adımıyla nasıl eşleştirileceğini anlatır.

Deneme üretimi çalıştırmasının doğruladıkları

Deneme üretimi, şekillendirilmiş dikiş boyunca lazer kaynak bütünlüğünü, her parçanın iki ucunda eşleşen 45 derecelik gönyeleri, delik konumunun eleman adımına uygunluğunu ve bir tam rulo boyunca kesim boyu tekrarlanabilirliğini doğruladı. Ayrıca alıcıya, vardiya planlaması için katalog değeri yerine ölçülmüş bir üretim rakamı verdi.

Alıcıların sıklıkla yazılı olarak sorduğu iki ayrıntı, bu deneme çalışmasından çıktı. Birincisi, şekillendirilmiş elemanın zımba fikstüründe dik durması gerekir; aksi hâlde cıvata yuvaları boy boyunca kayar. İkincisi, 45 derecelik kesim açısı şeride göre değil, eleman profiline göre ayarlanır; çünkü şekillendirilmiş bir eleman artık düz şeritle aynı ölçüde değildir. İkisi de seri üretim öncesinde düzeltildi ve yeniden doğrulandı.

Line speed here follows the cutting method, not the forming section. A flying cut solar panel mounting frame machine of this class runs 20 to 35 m/min, with the Rulo şekillendirme makinesi hattı cutting unit setting the pace of the whole chain. Because punching is offline, the press rate does not limit this machine, and we size the forming section and the cut length range against the flying cut figure from the first quotation.

ABD pazarı için güneş paneli montaj çerçevesi hattı sipariş etmek

Tüm kapı ürün gamı güneş paneli destek kanalı rulo şekillendirme makinesi guide covers the profile families used for mounting structure and how the punching patterns differ between them. Buyers ordering into the United States should also read our roll forming machine USA market guide on power supply, standards, and profile preferences there.

Profile selection matters more than machine size. Our güneş kanalı form makinesi page covers standard channel and hat sections, and the solar tracker roll forming machine page covers torque tube and rail programs. Send the member drawing and we confirm width, thickness range, weld method, mitre angle, and punch layout together.

Bitmiş elemanlar normalde çerçeve sipariş edilmeden önce montaj sistemi gerekliliklerine göre kontrol edilir. ABD PV montaj donanımı UL 2701 serisi kapsamında listelenir, modül düzeyindeki gereklilikler UL 3741 altındadır ve çerçeve tasarımı ABD Enerji Bakanlığı güneş programı rehberliğini izler; bu yüzden eleman çizimleri profil sabitlenmeden önce genellikle montaj tedarikçisine incelemeye gönderilir.

Believe Industry, 2005'ten beri özel roll forming hatları üretiyor. 80'den fazla mühendis ve teknisyen, 50'ten fazla ülkeye sevk edilen 500'den fazla makine, ISO 9001 ve CE belgeli. Güneş enerjisi ve fotovoltaik taşıyıcı yapı hatları bu geçmişin parçasıdır.

Sıkça sorulan sorular

Q: Bir güneş paneli montaj çerçevesi makinesi hattında neler var? A: Bu kurulumda çift başlı açıcı, malzeme depolama çerçevesi, rulo uç kesme ve alın kaynak ünitesi, lazer kaynaklı rulo şekillendirme bölümü, 45 derece uçlar için uçan kesme ünitesi, kontrol ve hidrolik sistem ve hat dışı zımba makinesi bulunur.

Q: Uçan kesme ünitesi hat hızını nasıl artırıyor? A: Kesme, şerit hareket ederken gerçekleşir; böylece hat her eleman için durmaz. Her iki 45 derecelik uç aynı vuruşta kesilir, bu nedenle gönye açıları her parçada eşleşik kalır.

Q: Hat, neden mekanik bir dikiş yerine lazer kaynak kullanıyor? A: Lazer kaynak makinesi, şeridin kendi üzerine kapandığı dikişi, kaplamayı delen bir bağlantı elemanı deliği olmadan kapatır. Kaynak profil hattının içinde kalır; böylece eleman, montaj donanımı için tüm kesit genişliğini korur.

Q: Delme, rulo şekillendirme hattının içinde mi yapılıyor? A: Hayır. Delik ve yuva delme, hat dışı zımba makinesiyle ayrı bir geçiş olarak yapılır. Böylece şekillendirme hattı kalıp değişimi için hiç durmaz ve tek bir hat dışı zımba birkaç profil programına hizmet edebilir.

Q: Bu güneş paneli montaj çerçevesi makinesi hangi hızda çalışır? A: Hız, kesme yöntemine göre belirlenir. Bu sınıftaki uçan kesim hattı, temposunu uçan kesme ünitesi belirleyerek 20 ila 35 m/min hızda çalışır. Delme hat dışı olduğu için pres hızı hattı sınırlamaz.

Q: Montaj ve devreye alma dahil mi? A: Evet. Mühendislerimiz şekillendirme makaralarını hizalar, lazer kaynak parametrelerini sac kalınlığına göre ayarlar, 45 derecelik kesim açısını şekillendirilmiş profile göre belirler, zımba kalıbı adımını eleman adımına eşler ve teslimden önce operatörünüzün yanında deneme üretimi yapar.
