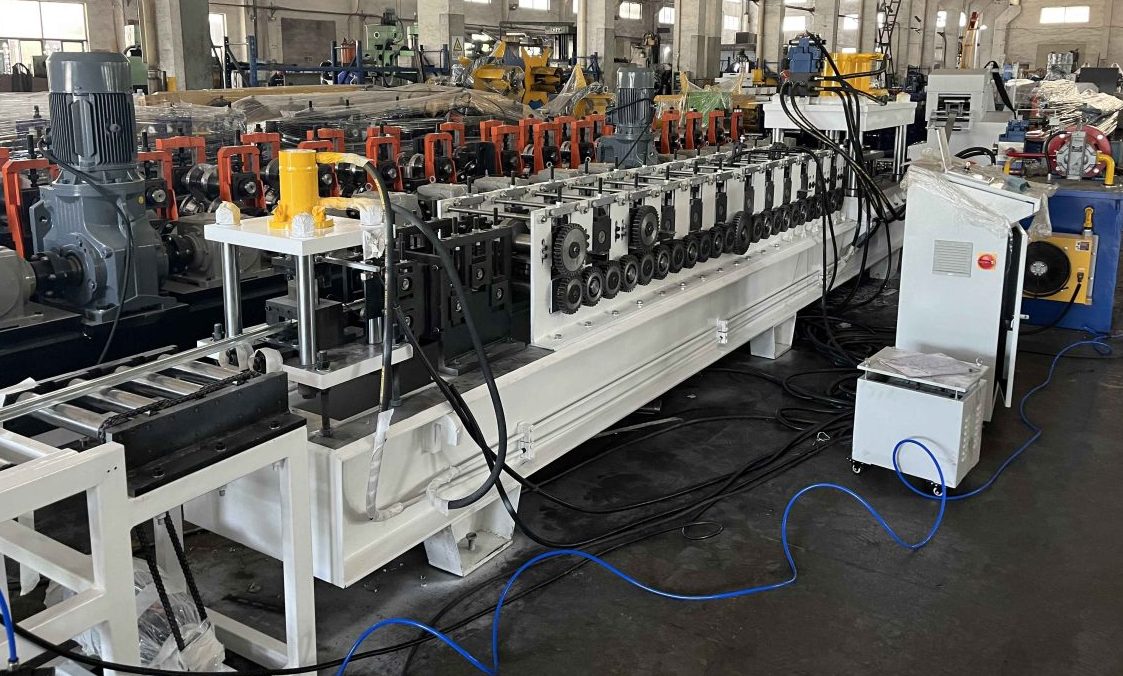

DIN Ray Rulo Şekillendirme Makinesi

DIN rayı rulo şekillendirme makinesi Üstten şapka şeklinde raylar, C kesitli raylar ve G tipi raylar üretmek için kullanılır. DIN rayları, devre kesicilerin ve diğer elektrikli ekipmanların montajında yaygın olarak kullanılır. Başlıca uygulanabilir malzemeler, 1,0-1,5 mm kalınlığında soğuk haddelenmiş karbür çelik rulolar, galvanizli çelik rulolar ve paslanmaz çelik rulolardır.

DIN rayı rulo şekillendirme makinesinin ana bileşenleri

Bu DIN ray rulo şekillendirme makinesi, üstten şapka şeklinde raylar üretmek için tasarlanmıştır ve tüm üretim hattı esas olarak aşağıdaki parçalardan oluşmaktadır:

  1. 3 Tonluk Bobin Açıcı ve Düzleştirici
  2. Servo Besleyici ve Delme Cihazı
  3. Ana Rulo Şekillendirme Ünitesi
  4. Doğrultucu ve Servo Takipli Kesme Cihazı
  5. Elektrik Kontrol Kabini ve Hidrolik İstasyon
  6. Otomatik istifleyici

DIN Ray Rulo Şekillendirme Makinesi İş Akışı ve İş Süreci

DIN Ray Rulo Şekillendirme Makinesi
DIN Ray Rulo Şekillendirme Makinesi 8

İş Akışı: açma –> düzleştirme –> delme –> servo besleme –> yönlendirme –> rulo şekillendirme –> kesme –> istifleme

Teknik Parametreler

Bobin Açıcı ve Düzleştirici (Sarma ve düzleştirme ünitesinin entegre tasarımı)
1. Bobin açma kapasitesi: 3 Ton
2. Bobin açıcı bobin genişliği: Maksimum 200 mm
3. Malzeme kalınlığı: Maksimum 2,0 mm
4. Açma tipi: hidrolik gerdirme ve genişletme, elektrikle açma
5. Düzleştirici tipi: 7 silindirli tasarım, yukarıda 3 silindir ve aşağıda 4 silindir.
6. Tesviye hızı: 0-15 m/dak, hat hızına uygun.

Hidrolik Delme Ünitesi
1. Delme tipi: Hidrolik delme, delme hızının rulo şekillendirme makinesinin hızıyla uyumlu olmasını sağlamak için sınırlayıcı anahtarla donatılmıştır.
2. Yumruk atma gücü: 11 kW
3. Zımbalama kalıbının malzemesi: CR 12 MOV veya SKD 11, HRC 58-62

Rulo Şekillendirme Ünitesi
1. Şekillendirme Aşamaları: Şapka şeklindeki kesit için 14 aşama, C şeklindeki kesit için 14 aşama ve G tipi için 16 aşama.
2. Rulo şekillendirme için güç: 7,5 kW
3. Tahrik: Elektrikli zincir tahrikli veya dişli kutusu tahrikli
4. Kontrol sistemi: otomatik PLC kontrol sistemi
5. Kesme: Kesmeyi durdurun veya servo motor takibini ve kesmeyi durdurun.
6. Hidrolik istasyon gücü: Akümülatörlü 11 kW
7. Mil: 42 CR, 80 mm çap, HB 220-260, cilalı
8. Rulman: SKF veya belirtilen marka

Elektrikli ekipmanlar için montaj tutucu olarak şapka şeklindeki rayların yanı sıra C kesitli raylar ve G tipi raylar da popülerdir. BELIEVE INDUSTRY COMPANY, müşterilerin gereksinimlerine göre C kesitli raylar ve G tipi raylar için DIN ray rulo şekillendirme makinesi çözümleri de sunmaktadır.

DIN Ray Rulo Şekillendirme Makinesi
2'si 1 arada tasarım
2'si 1 arada DIN Ray Rulo Şekillendirme Makinesi 3.3
Rulo şekillendirmeden önce delme işlemi
2'si 1 arada DIN Ray Rulo Şekillendirme Makinesi 1.3
2'si 1 arada DIN Ray Rulo Şekillendirici
Sarmal açma ve düzleştirme 1.3
Bobin açıcı ve düzleştiricinin entegre tasarımı
DIN ray rulo şekillendirme makinesi 1.3 1
Otomatik istifleyicili DIN ray makinesi
yumruk 1.3
Hidrolik delme
