AC/Z aşık rulosu şekillendirici bir özel endüstriyel makine Düz çelik bobini sürekli olarak şekillendirmek üzere tasarlanmıştır. C şeklinde ve Z şeklinde profiller (aşıklar), Bunlar esas olarak metal binaların çatı ve duvarlarında yatay yapısal destek olarak kullanılır.

C/Z Aşık Rulosu Şekillendirici

Believe Industry Company’s latest design of c/z purlin roll forming machine is able to produce C 100-350, Z 100-350 purlins. With the thickness can be up to 4.5mm. The changeover time from c to z or z to c is around 2 minutes by manual. It is full automatic to adjust different sizes of c or z purlins by PLC controlled system.

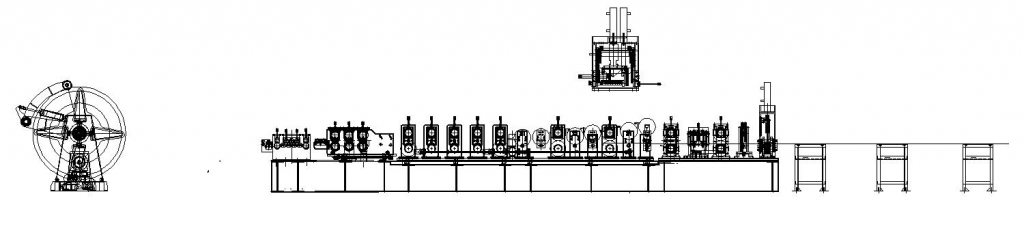

Makine Yerleşimi

The production process is: uncoiling– feeding and guiding– Leveling– Roll Forming– Straightening– Cutting– Collecting

C/Z Aşık Rulo Şekillendirme Makinesi Bileşenleri

Tek Kollu Bobin Açıcı.
Yem ve Kılavuz
Seviyeleyici
Rulo Şekillendirme Makinesi
Delme Cihazı
Düzleştirici
Çok Fonksiyonlu Kesme Cihazı
Koleksiyon Tablosu
Kontrol Paneli
Hidrolik İstasyon

C/Z Aşık Rulo Şekillendirme Makinesi Özellikleri

Toplam Güç: 29,5 kW, bunun 22 kW'ı rulo şekillendirme makinesi, 7,5 kW'ı ise delme ve kesme makineleri içindir.
Makine Ağırlığı: 15 Ton
Hat Ölçüleri: 18m(Uzunluk)* 2.5m(Genişlik)* 1.5m(Yükseklik)
Rulo Şekillendirme Standları: 18 istasyon
Silindir Malzemesi: GCR15 veya CR12
Stand Tipi: Demir Kasa Sütun

Malzeme Detayları

Rulo Malzemesi: Sıcak haddelenmiş, soğuk haddelenmiş, galvanizli çelik.
Kalınlık: 1,5-3,5 mm, 4,5 mm'ye kadar çıkabilir.
Bobin genişliği: 100-600 mm, maksimum 800 mm
Malzeme Mukavemeti: 235-345 MPa, 550 MPa'ya kadar çıkabilir.

Üretim Spesifikasyonları

Hat Hızı: Delme ve kesme işlemleri hariç 12-15 m/dak. Ancak yüksek hızlı tasarımımız da mevcuttur, daha fazla bilgi için lütfen bizimle iletişime geçin.
Kontrollü sistem: PLC ve HMI
Aktarım Sistemi: Standart olarak zincirle. Vites kutusu opsiyoneldir.
Ayarlama yöntemi: Bölümü manuel olarak ayarlayın, boyutları otomatik olarak ayarlayın.

Daha Fazlasını Görüntüle>> CZ Aşık Rulo Şekillendirme Makinesi.

Hidrolik Bobin Açıcı. Bu sağlam bileşen, ham çelik bobini rulo şekillendirme hattına besleyerek, bobinin açılmasını hassas bir şekilde kontrol eder.

Çözücü ve Servo Besleyici. Çözücü çeliği hassas bir şekilde açarken, servo besleyici de sacı doğru bir şekilde ölçerek aşık rulo şekillendirme makinesinin bir sonraki aşamasına iletir.

Servo Feeder and Punch Device. The servo feeder accurately positions the steel sheet for the powerful punch device, which creates necessary holes or notches for the purlin’s final application.

Rulo Şekillendirme Makinesi Besleyici. Bu bölüm, önceden işlenmiş çelik levhayı ana rulo şekillendirme ünitesine besleyerek, şekillendirme için düzgün ve tutarlı malzeme akışını sağlar.

C ve Z profilli aşıklar için çok fonksiyonlu uçan kesme cihazı. Bu gelişmiş sistem, şekillendirme işleminden sonra istenilen uzunlukta aşıklar üretmek ve C ile Z profilleri arasında sorunsuz geçiş yapmak için hassas, anlık kesimler gerçekleştirir.

Whole Machine – C/Z Purlin Roll Former. This image showcases the entire production line, from raw steel coil unwinding and feeding to punching, roll forming, and the final cutting of C and Z purlins, demonstrating a fully integrated manufacturing process.

Danışmanlık

Believe Industry Company Aşık, kiriş, dikme ve raylar için eksiksiz bir rulo şekillendirme makinesi yelpazesine sahibiz. Bunların yanı sıra, yardımcı ekipman olarak bobin işleme ekipmanı, kabartma makinesi ve pres makinesi de tedarik ediyoruz.

Ve tüm makineler özel olarak üretiliyor. Bize Ulaşın Şimdi daha fazla bilgi için.
