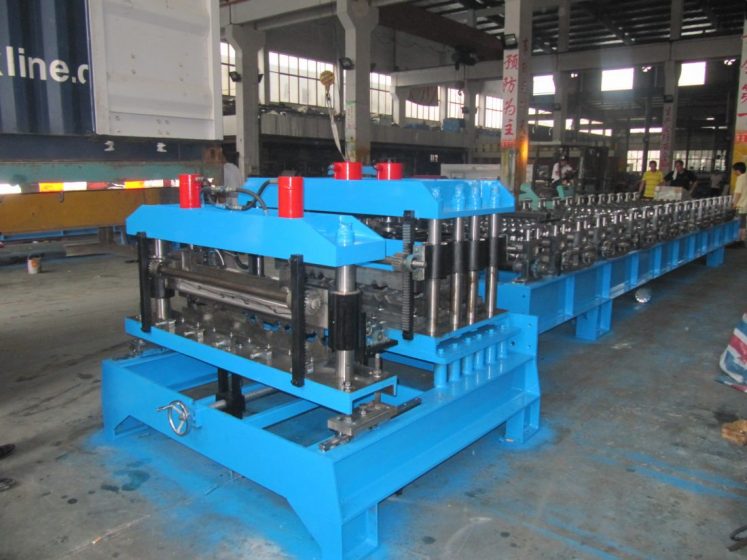

Karo Rulo Şekillendirme Makinesi

Karo Rulo Şekillendirme Makinesi, karo üretimi için tamamen otomatik bir hat sistemidir. Çalışanların yapması gereken tek şey, dokunmatik ekrana istenen verileri (uzunluk, miktar, adım uzunluğu) girmektir.

Karo Profil Çizimleri

25-200-1000
35-192-960
28-176-704
38-200-1000

 Karo Rulo Şekillendirme Makinesinin Yerleşim Planı

Karo Rulo Şekillendirme Makinesinin Teknik Parametreleri

5 Tonluk Hidrolik Bobin Açıcı

1. Besleme ünitesi, üretim hattının geri kalanından mekanik olarak ayrılmıştır.
2. Çelik rulo genişliği: 600-1250 mm
3. Bobinin iç çapı: 480 mm ila 560 mm
4. Maksimum dış çap: 1200 mm
5. Maksimum bobin taşıma kapasitesi: 5000 kg;
6. Çalışma hızı: 0-15 m/dak ayarlanabilir.
7. Ana motor gücü: 5,5 kW AC motor
8. Hidrolik güç: 4 kW
9. Hız, Yaskawa marka frekans dönüştürücü ile kontrol edilir.

Rulo Şekillendirme Makinesi

1. Yapı: H kiriş çelik ve kaynaklı duvar paneli kullanılmıştır.
2. Makaralı İstasyon: 16 istasyon
3. Mil Çapı: 75 mm
4. Mil Malzemesi: Yüksek kaliteli 45# Çelik
5. Makaraların Malzemesi: 0,05 mm kalınlığında krom kaplamalı 45# Çelik
6. Motor Gücü: 7,5 kW
7. Güç Aktarımı: Zincir ve dişli
8. Hız Kontrolü: Frekans dönüştürücü ile
9. Şekillendirme Hızı: 3-4 m/dak (delme ve kesme işlemleri hariç)
10. Toplam ağırlık: Yaklaşık 8,5 ton

Delme Adımları ve Kesme Ünitesi

1. Zımbalama makineleri tek bir hidrolik üniteye bağlanacaktır. Bu ünite tank, motor, pompa, basınç kontrol vanaları, basınç göstergeleri, solenoid vanalar ve hidrolik hortumlardan oluşmaktadır. Bunların tümü, gerekli çalışma basıncında güvenli bir şekilde çalışacak şekilde tasarlanmıştır.
2. Zımbaların malzemesi: Cr12, HRC 58-62, krom kaplama.
3. Hidrolik güç: 7,5 kW
4. Çalışma basıncı: 12-16 MPa
5. Delme Kalıpları: 1 grup
6. Kesme kalıbı: 1 grup
7. Kesme ve delme işlemlerini tek bir cihazda birleştirdik.

Hidrolik istasyon

1. Hidrolik güç: 7,5 kW
2. Çalışma basıncı: 12-16 MPa ayarlanabilir
3. Solenoid valf: Pekin Huade
4. Hidrolik yağ: 46# hidrolik yağ

Kontrol Sistemi

1. İşçi, dokunmatik ekran aracılığıyla ürünün uzunluğunu ve miktarını girer (toplam 20 grup). Dokunmatik ekran, makinenin çalışma durumunu gösterir.
2. Bilgisayar Kontrol Sistemi: Panasonic PLC
3. Kodlayıcı: Omron marka
4. Frekans Dönüştürücü: Yaskawa
5. Dokunmatik Ekran: MCSG
6. PLC Markası: Panasonic markası
7. Kontrollü Sistem Gücü: Aşırı Yük Koruması
8. Voltaj: 380V, 50Hz, 3 Faz
