Garis Pemotongan

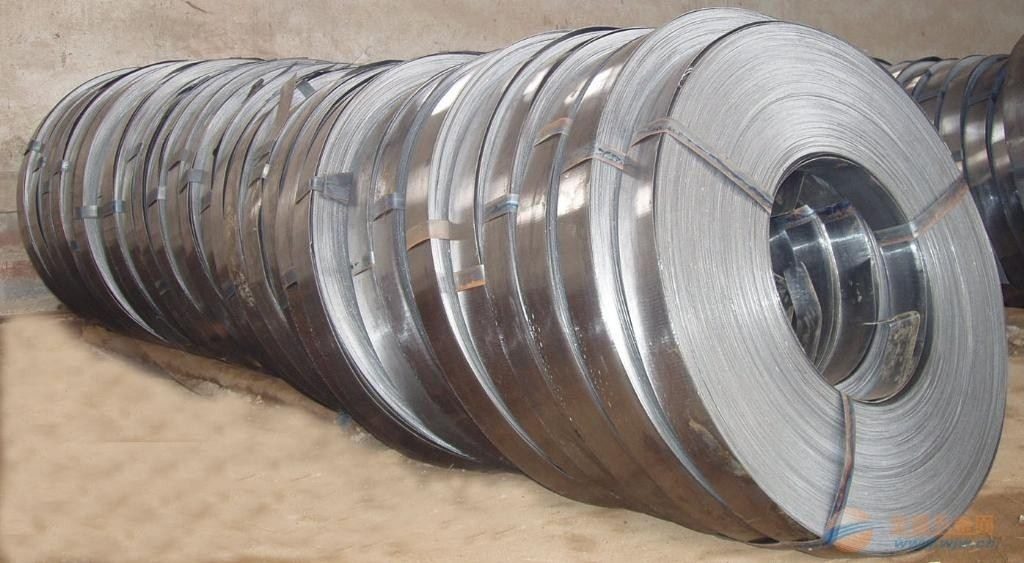

Garis Pemotongan, Sesuai namanya, mesin ini membelah gulungan besar (gulungan induk) menjadi gulungan kecil (gulungan anak). BELI ® memiliki lini pemotongan lengkap untuk berbagai kebutuhan.

Garis Pemotongan

Jenis-jenis jalur pemotongan apa yang diyakini oleh Pasokan Industri?

Percaya pada Industri Memiliki berbagai macam lini pemotongan untuk berat gulungan: 15-30 Ton, lebar: 600-2600, dan ketebalan 0,2-20 mm. Dan mesin-mesin tersebut sepenuhnya terbagi menjadi 3 bagian:

Komponen Mesin Jalur Pemotongan

Lini Pemotongan terdiri dari Kereta Gulungan, Mesin Pembuka Gulungan, Perangkat Pengarah dan Penggali Masuk Gulungan, Pemotong Potongan Masuk Gulungan, Meja Jembatan Lubang Putar, Perangkat Pemandu, Perangkat Pemotongan, Mesin Penggulung Sisa Gulungan, Perangkat Pemisah dan Penegangan Strip, Mesin Penggulung Ulang, dan kotak kontrol.

Tata letak jalur pemotongan, mudah untuk menunjukkan cara kerja jalur tersebut.

Parameter Teknis Jalur Pemotongan Kumparan

Mobil kumparan

Pembuka gulungan hidrolik otomatis

penggulung hidrolik — Mesin pembuka gulungan hidrolik memastikan produksi yang lancar dan cepat untuk seluruh lini pemotongan. Kami memiliki dua jenis mesin pembuka gulungan hidrolik. Yang pertama adalah mesin pembuka gulungan mandrel tunggal yang menembus bagian dalam gulungan. Yang kedua adalah mesin pembuka gulungan beban ganda, yang menahan kedua sisi gulungan. Mesin pembuka gulungan mandrel tunggal digunakan untuk memotong gulungan dengan ketebalan kurang dari 3 mm, dan mesin pembuka gulungan beban ganda digunakan untuk memotong gulungan dengan ketebalan lebih dari 3 mm.

Perangkat pengarah dan penyekop masuk kumparan

Perangkat pengarah dan penyekop pemasukan gulungan dirancang untuk memudahkan pemindahan gulungan ke mesin pemotong gulungan. Rangka pengarah pemasukan gulungan menekan ke bawah dan mengarahkan gulungan ke papan penyekop, papan penyekop membentang untuk mencapai gulungan. Ini memastikan pemasukan gulungan berjalan lancar. Ketika seluruh mesin jalur pemotongan beroperasi, perangkat ini kembali ke posisi semula.

gunting tanaman masuk kumparan

meja jembatan lubang melingkar

Pada jalur pemotongan, biasanya terdapat dua lubang penyimpanan material (loop pit). Satu terletak sebelum alat pemotong dan yang lainnya terletak sebelum stasiun penegangan. Pada jalur pemotongan berkecepatan tinggi, lubang penyimpanan material merupakan bagian yang sangat penting. Lubang ini berfungsi untuk menyimpan material agar produksi di seluruh jalur berjalan lancar. Di pintu masuk dan keluar lubang, terdapat dua meja jembatan. Desain kantilever sebagai jembatan membentang di atas lubang untuk membantu pengumpanan dan berputar ke bawah ke dalam lubang selama operasi pemotongan.

Perangkat pemandu

Lubang melingkar — Biasanya terdapat 2 pasang atau 3 pasang rol pemandu samping yang terpasang pada perangkat pemandu. Pemandu samping rol memastikan bahwa material diposisikan dengan benar saat memasuki mesin pemotong. Sesuaikan rol pemandu agar sesuai dengan lebar material yang berbeda.

Alat pemotong

perangkat pra-perangkat — Memotong lembaran gulungan menjadi potongan-potongan. Mesin ini terdiri dari alas baja utama, dua penyangga, poros pemotong, mata pisau pemotong, dan silinder hidrolik. Mendorong salah satu penyangga secara hidrolik membuat penggantian mata pisau pemotong menjadi mudah dan cepat.

penggulung besi tua

Bagaimana cara mengolah sisa potongan? Penggulung sisa potongan adalah alat yang sangat ekonomis untuk sisa potongan. BELI® Slit memiliki dua jenis penggulung sisa potongan. Satu adalah penggulung yang dipasang di sisi meja konveyor. Yang lainnya dipasang di kedua sisi jalur produksi. Kedua jenis penggulung ini dapat melakukan penggulungan dengan sempurna.

Perangkat pemisah dan penegang strip

Perangkat pemisah mencakup poros pemisah dan cakram pemisah. Perangkat ini memastikan strip masuk dengan lancar ke stasiun penegangan. Rol penegang menekan dengan kuat untuk penggulungan ulang yang sempurna.

Penggulung ulang

perangkat mundur — Mesin penggulung ulang terdiri dari alas baja, lengan penyangga, poros penggulung ulang, dan lengan penekan. Poros lengan penekan ini dirakit dengan cakram pemisah yang secara hidraulik mengikuti material selama penggulungan ulang untuk memastikan strip tergulung lurus.

Selain lini pemotongan, Believe Industry juga memiliki lini lainnya. peralatan proses kumparan: Mesin Pemotong Sesuai Panjang, Mesin Pemotong Kosong. Dan juga berbagai macam Mesin Pembentuk Gulungan. Hubungi kami untuk informasi lebih lanjut.
