Mesin Roll Forming untuk Penyimpanan Material

Beli RollForming membuat lini produksi di balik sistem rak palet dan rak penyimpanan: lini tiang, lini balok bertingkat, lini balok kotak, lini penopang silang dan lini panel rak. Setiap lini dikonfigurasi sesuai gambar profil Anda, grade baja Anda dan target output Anda, lalu diuji dengan koil sungguhan sebelum pengiriman.

permintaan penawaran Lihat 8 jenis mesin
8Jenis mesin
0.8 - 3.5 mmKetebalan baja
hingga 30 m/minKecepatan lini
±0.2 mmAkurasi Lubang

Jenis mesin untuk rak dan penyimpanan

8  Mesin tersedia
Jujur

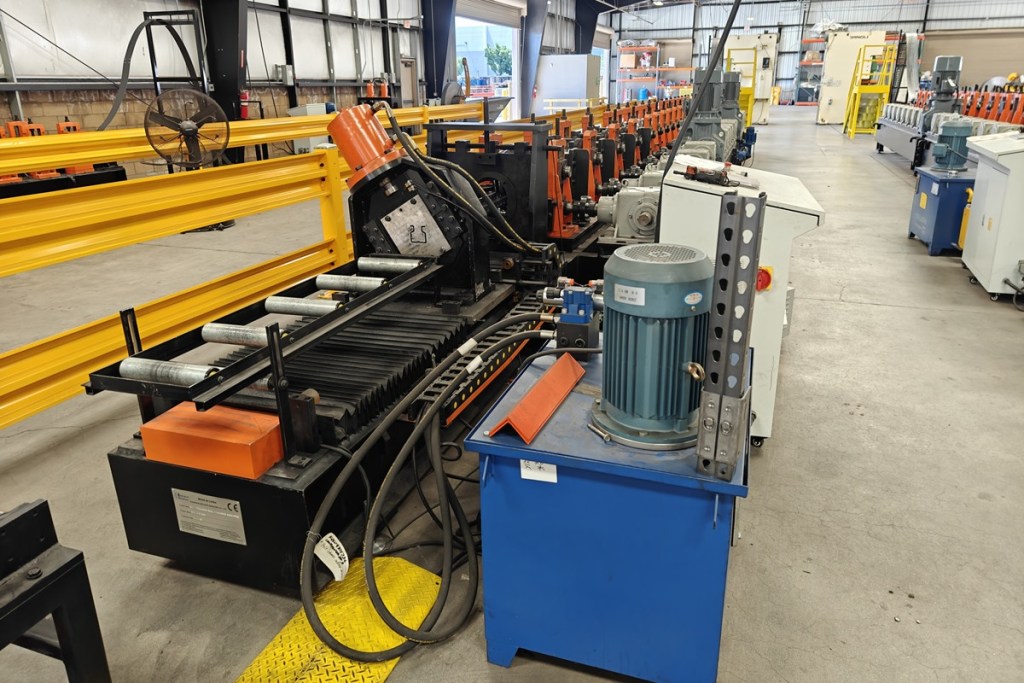

mesin pembentuk gulungan rak tegak

Mengubah koil baja menjadi tiang gudang dalam satu lintasan kontinu: melubangi, membentuk profil, memotong sesuai panjang. Dirancang untuk output kontinu dari koil yang sudah dilubangi lebih dulu.

2.0 - 3.5 mm 20 - 30 m/min ±0.2 mm pada lubang
Lihat spesifikasi mesin
Pengelasan

mesin las balok kotak

Mengelas tiang ke konektornya dengan transformator las CO2 dan kontrol layar sentuh PLC. Inilah langkah yang mengubah profil hasil forming menjadi rangka pemikul beban.

15 - 25 s/buah NBC-300 CO2 Layar sentuh PLC
Lihat spesifikasi mesin
⌕
Tidak ada mesin yang ditemukan
Coba kata kunci lain. Pencarian mencakup nama mesin, spesifikasi dan deskripsi.
⚠
Produk Gagal Dimuat
Terdapat masalah saat mengambil produk terbaru. Mohon periksa koneksi Anda dan coba lagi.
Dukungan teknis

Butuh lini penyimpanan material khusus?

Kirimkan gambar profil, grade baja dan target output per shift Anda. Tim engineering kami membalas dengan konfigurasi lini, perkiraan waktu siklus dan kisaran harga.

permintaan penawaran Bicara dengan engineer

Apa sebenarnya isi sebuah lini penyimpanan material

Pabrik rak tidak pernah berupa satu mesin. Isinya empat atau lima lini terpisah yang memasok satu operasi perakitan dan pengelasan, dan kapasitas pabrik ditentukan oleh lini paling lambat. Pembeli yang menghitung proyek sebagai «satu mesin rak» biasanya menemukan bottleneck di stasiun las tiga bulan setelah instalasi.

Beli RollForming memasok tiap lini secara terpisah, jadi Anda bisa mulai dari lini balok dan menambah lini tiang kemudian, atau membeli seluruh set sebagai satu proyek.

  • Lini tiang melubangi pola lubang dan membentuk kolom vertikal. Akurasi jarak lubang di sini menentukan apakah konektor balok terpasang tanpa reaming di lokasi.
  • Lini balok membentuk elemen pemikul horizontal, baik balok bertingkat (profil terbuka dengan undakan) maupun balok kotak (profil persegi tertutup).
  • Lini penopang menghasilkan profil C dan diagonal yang mencegah rangka bergeser ke samping di bawah beban.
  • Stasiun las menyatukan tiang dengan konektor dan pelat dasar. Pada sebagian besar tata letak, di sinilah batas kapasitas sebenarnya, bukan di roll former.
  • Lini panel rak melayani rak ritel dan rak beban ringan, keluarga produk lain dengan set profilnya sendiri.

Empat jenis lini dan kegunaan masing-masing

Lini tiang rak: baja tebal, lubang presisi

Tiang memikul seluruh beban rak, karena itu dibentuk dari koil 2.0 sampai 3.5 mm, dan beberapa konfigurasi heavy duty lebih tebal lagi. Lini harus melubangi sebelum membentuk, karena pola lubang tidak bisa ditambahkan setelah profil tertutup. Lini tiang kami bekerja pada 20 - 30 m/min dengan akurasi lubang ±0.2 mm dan melubangi awal 2 - 3 koil per shift. Jika stasiun las Anda hanya mampu menyerap satu koil per shift, lini tiang yang lebih cepat tidak memberi manfaat apa pun.

Lini balok bertingkat dan balok P: produk bervolume besar

Balok bertingkat adalah item bervolume terbesar di sebagian besar katalog rak. Ada dua konfigurasi umum: las titik yang berjalan 1 - 2 m/min, dan las laser kontinu yang mencapai 6 - 8 m/min dengan sambungan lebih bersih dan cocok untuk pasar ekspor. Lini balok P dibuat untuk koil 1.5 - 3.0 mm dengan kekuatan luluh hingga 550 MPa dan biasanya dipasangkan dengan uncoiler 5 sampai 10 ton.

Lini balok kotak: profil tertutup, tanpa tepi terbuka

Balok kotak adalah dua profil C yang disarangkan dan dikunci menjadi persegi tertutup. Lini balok kotak memproses koil 0.8 sampai 2.0 mm pada 10 - 15 m/min. Desain terintegrasi menutup profil di dalam lini yang sama, jadi Anda tidak perlu mesin penyambung terpisah, luas tambahan atau operator kedua. Komprominya jujur: balok kotak terintegrasi memikul sekitar 88 sampai 90 persen kapasitas balok yang disambung secara tradisional dengan berat sama, jadi tentukan ukuran profil dengan margin itu.

Lini penopang dan panel rak

Penopang C adalah material tipis dengan geometri yang sulit: 1.0 - 2.0 mm, lebar koil maksimum 200 mm, 18 unit pembentuk, berjalan 15 - 20 m/min. Roll former generik cenderung mendistorsi kaki bersudut, karena itu penopang biasanya mendapat lini khusus. Panel rak adalah bisnis lain lagi: lini panel memakai servo feeder dan punch hidraulik agar leveler tetap sinkron dengan mill sepanjang panel.

Spesifikasi sekilas

Angka diambil dari spesifikasi resmi setiap mesin. Nilai akhir dikonfirmasi terhadap gambar profil Anda sebelum pemesanan.
Lini Ketebalan baja Kecepatan lini Keunggulan
Tiang rak 2.0 - 3.5 mm 20 - 30 m/min ±0.2 mm pada lubang, 2 - 3 koil dilubangi awal per shift
Balok bertingkat per profil 1 - 2 m/min las titik, 6 - 8 m/min laser Motor utama 30 kW, unit las laser 4 kW
Balok P 1.5 - 3.0 mm tergantung model Kekuatan luluh hingga 550 MPa, uncoiler 5 - 10 t
Balok kotak 0.8 - 2.0 mm 10 - 15 m/min Penyambungan terintegrasi, uncoiler hidraulik 5 t
Penopang C 1.0 - 2.0 mm 15 - 20 m/min 18 unit, lebar koil maks. 200 mm, poros 75 mm
Pengelasan balok t/a 15 - 25 s per buah Transformator CO2 NBC-300, layar sentuh PLC

Cara memilih konfigurasi yang tepat

Tiga pertanyaan menentukan sebagian besar spesifikasi, dan menjawabnya sebelum meminta penawaran menghemat satu putaran revisi. Pertama, tinggi balok dan jarak lubang berapa yang dipakai katalog Anda? Lini yang dibuat untuk jarak 80 mm tidak bisa dialihkan ke 50 mm tanpa tooling punch baru. Kedua, grade baja apa yang benar-benar akan Anda beli? Menjalankan koil 550 MPa pada mesin yang dispesifikasikan untuk baja lunak akan mengubah bentuk profil dan mempercepat keausan roll. Ketiga, perlukah ganti ukuran otomatis, atau pergantian manual masih dapat diterima pada ukuran batch Anda? Pergantian manual lebih murah tetapi memakan satu sampai tiga jam setiap ganti ukuran.

Jika Anda masih membandingkan arsitektur lini, bacalah panduan memilih, mengoperasikan, dan merawat mesin roll forming membahas keputusan yang sama dari sudut yang lebih luas. Untuk pembelian koil dan perencanaan hasil, kalkulator coil logam menghitung berapa meter yang dihasilkan satu koil sebelum Anda memutuskan tonase.

Pertanyaan yang sering diajukan

Apa itu mesin roll forming penyimpanan material?
Mesin roll forming penyimpanan material mengubah koil baja menjadi bagian struktural sistem rak atau rak penyimpanan gudang. Yaitu tiang, balok bertingkat, balok kotak, profil penopang dan panel rak. Mesin ini mengurai koil, melubangi, membentuk dan memotong profil dalam satu lintasan kontinu: satu koil masuk, komponen jadi keluar di ujung lain.
Ketebalan baja berapa yang bisa ditangani lini ini?
Tergantung lininya. Lini tiang 2.0 - 3.5 mm, lini balok P 1.5 - 3.0 mm, lini balok kotak 0.8 - 2.0 mm dan lini penopang C 1.0 - 2.0 mm. Jika katalog Anda mencakup rentang lebih lebar daripada yang ditangani satu lini, jawaban biasanya dua lini daripada satu lini yang dipaksa keluar dari jendela nyamannya.
Seberapa cepat lini produksi rak palet?
Lini tiang mencapai 20 - 30 m/min, penopang C 15 - 20 m/min, balok kotak 10 - 15 m/min, dan balok bertingkat 6 - 8 m/min dengan las laser kontinu atau 1 - 2 m/min dengan las titik. Output pabrik nyata biasanya dibatasi stasiun las, bukan roll former, jadi tentukan keduanya bersama.
Bisakah satu mesin membuat balok bertingkat dan balok kotak?
Tidak. Balok bertingkat berprofil terbuka dengan undakan pada flens atas, sedangkan balok kotak adalah persegi tertutup dari dua profil C bersarang. Set roll, jumlah unit dan stasiun penyambungan semuanya berbeda. Produsen rak yang menjual keduanya biasanya menjalankan dua lini balok terpisah.
Apakah saya perlu mesin penyambung terpisah untuk balok kotak?
Tidak jika memakai lini balok kotak terintegrasi. Desain terintegrasi membentuk dan menutup profil di dalam mesin yang sama, jadi tidak ada lintasan kedua dan tidak ada penanganan tambahan. Instalasi tradisional memerlukan roll former plus mesin penyambung terpisah, yang menambah luas lantai dan satu operator.
Informasi apa yang dibutuhkan untuk menawarkan satu lini?
Gambar profil dengan dimensi dan ketebalan material, grade baja atau kekuatan luluh yang akan Anda beli, target output per shift, dan ukuran koil yang bisa Anda tangani. Dengan empat hal itu kami bisa mengusulkan konfigurasi lini, memperkirakan waktu siklus dan memberi kisaran harga, bukan nomor katalog generik.
Apakah Anda memasok lini ke luar pasar domestik?
Ya. Mesin dibuat sesuai tegangan listrik negara tujuan dan persyaratan keselamatan setempat, lalu dikirim ke pasar seperti Arab Saudi, Australia, Amerika Serikat, Eropa, Meksiko dan Afrika Selatan. Dokumentasi dan pelatihan operator diberikan dalam bahasa Inggris, dan untuk proyek besar bisa diatur pendampingan commissioning di lokasi.
