Mesin Roll Forming seksi C bracing

Mesin Roll Forming seksi C bracingadalah lini industri khusus yang dibangun untuk mengubah gulungan baja pipih menjadi produk dengan presisi tinggi. penyangga C—para pahlawan tanpa tanda jasa dalam sistem rak palet. Tidak seperti mesin pembentuk gulungan generik, mesin kami dioptimalkan untuk kebutuhan unik produsen rak palet: mesin ini menangani material tebal (hingga 4mm), menghasilkan profil sudut yang kompleks, dan beroperasi dengan kecepatan tinggi untuk memenuhi kebutuhan penyimpanan gudang. Inilah mesin yang mengubah baja mentah menjadi komponen rak yang stabil dan aman—dengan cepat.

Apa yang Dihasilkan Mesin Ini? Penjepit C dan Perannya dalam Rak Palet

Mesin pembentuk rol penguat C kami khusus untuk satu produk penting: penyangga baja C. Profil miring ini adalah tulang punggung stabilitas rak palet—berikut alasan mengapa profil ini penting:

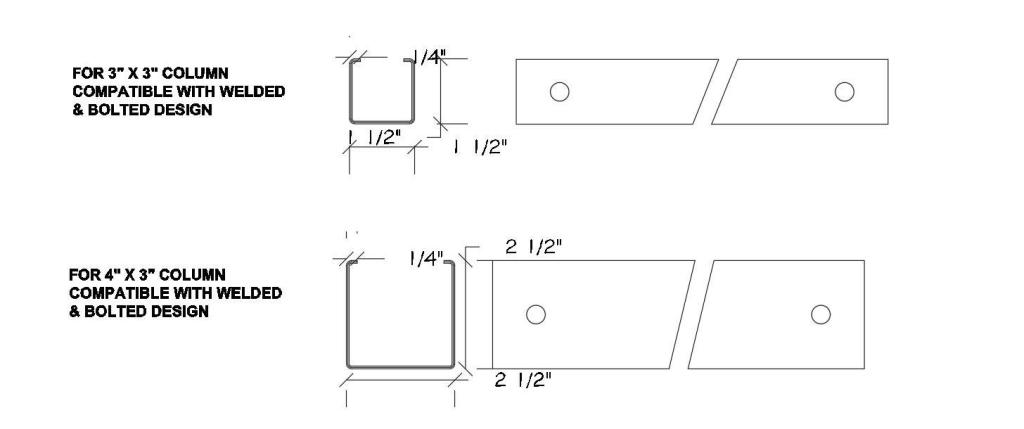

Produk Jadi: Penyangga C Presisi

Kami memproduksi penyangga berbentuk C dengan ukuran mulai dari 40x40mm hingga 80x80mm (ukuran khusus tersedia), terbuat dari baja galvanis atau baja canai dingin. Setiap penyangga memiliki lubang yang sudah dibor sebelumnya untuk memudahkan pemasangan dengan tiang dan balok.

Mengapa Produsen Rak Palet Membutuhkannya?

Penyangga berbentuk C mutlak diperlukan untuk sistem penyimpanan yang aman dan tahan lama:

Distribusi Beban: Mereka memindahkan beban dari rak ke tiang penyangga, mencegah rak melengkung dan roboh.
Kepatuhan OSHA: Memenuhi standar keselamatan untuk inventaris berat (palet, mesin, barang curah).
Penghematan BiayaPenyangga yang tahan lama memperpanjang umur rak—mengurangi biaya penggantian.

Penerapan di dunia nyata: Gudang, pusat pemenuhan pesanan e-commerce, dan pabrik manufaktur mengandalkan penyangga C kami untuk menjaga kelancaran operasional.

Komponen-komponen Mesin Pembentuk Rol Bagian Penopang C

Sistem otomatis yang lengkap memastikan produksi profil penyangga C yang lancar dan berkecepatan tinggi. Setiap komponen memainkan peran penting dalam proses tersebut:

Penggulung Mandrel Tunggal: Memegang gulungan baja besar dan memasukkan material ke dalam saluran.
Pengumpan dan Pemandu: Memastikan strip baja diposisikan dan disejajarkan secara akurat sebelum memasuki proses pembentukan.
Penyeimbang: Melepaskan gulungan kawat, memastikan material terpasang dengan sempurna. datar untuk pembentukan profil berkualitas tinggi.
Unit roll forming: Inti dari mesin ini, yang menampilkan beberapa stasiun pembentukan yang secara bertahap membentuk baja menjadi bentuk yang diinginkan. Bagian penyangga C.
Pelurus: Menyempurnakan profil untuk memastikan produk akhir sempurna. lurus dan memenuhi toleransi dimensi yang ketat.
Unit Pemutus Pelacakan: Unit khusus yang memotong penyangga C sesuai panjang yang dibutuhkan. secara mendadak (selama mesin beroperasi), memaksimalkan kecepatan dan efisiensi.
Meja penampung: Menerima bagian-bagian penyangga berbentuk C yang sudah dipotong dan siap untuk diikat dan disimpan.
Panel Kontrol (PLC): Sistem kendali terpusat (seringkali berupa PLC) digunakan untuk mengelola dan memantau semua fungsi mesin, kecepatan, dan pengaturan panjang.
Unit hidrolik: Menyediakan hal-hal yang diperlukan Daya Hidrolik untuk fungsi-fungsi seperti pemotong pelacak dan berpotensi juga penggulung.

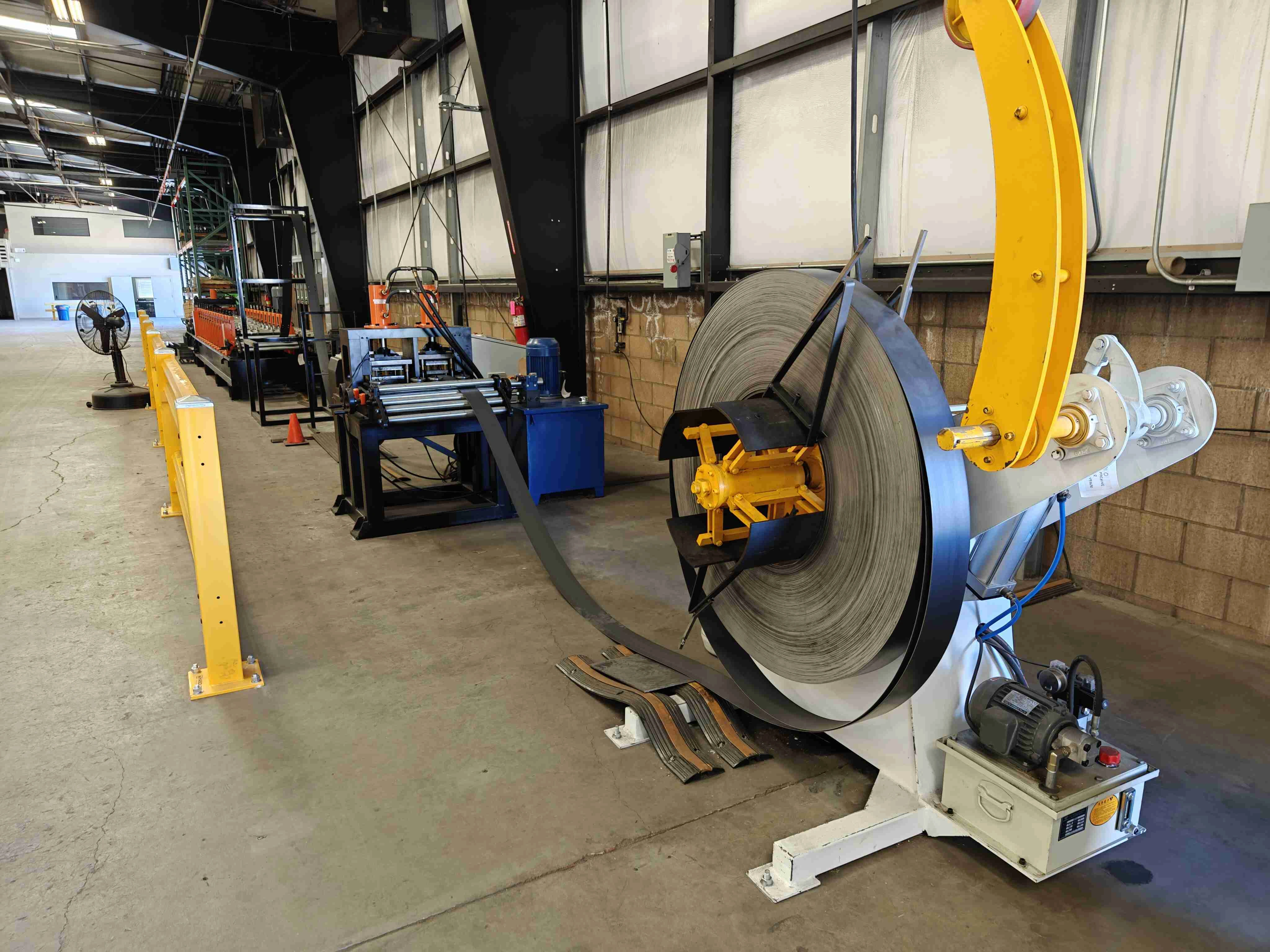

Sebuah mesin pembuka gulungan industri besar yang memegang gulungan logam besar, dirancang untuk membuka gulungan material dengan lancar ke jalur produksi. — Mesin pembuka gulungan: Mempersiapkan gulungan logam dengan membuka gulungan material sebelum memasuki proses pembentukan.

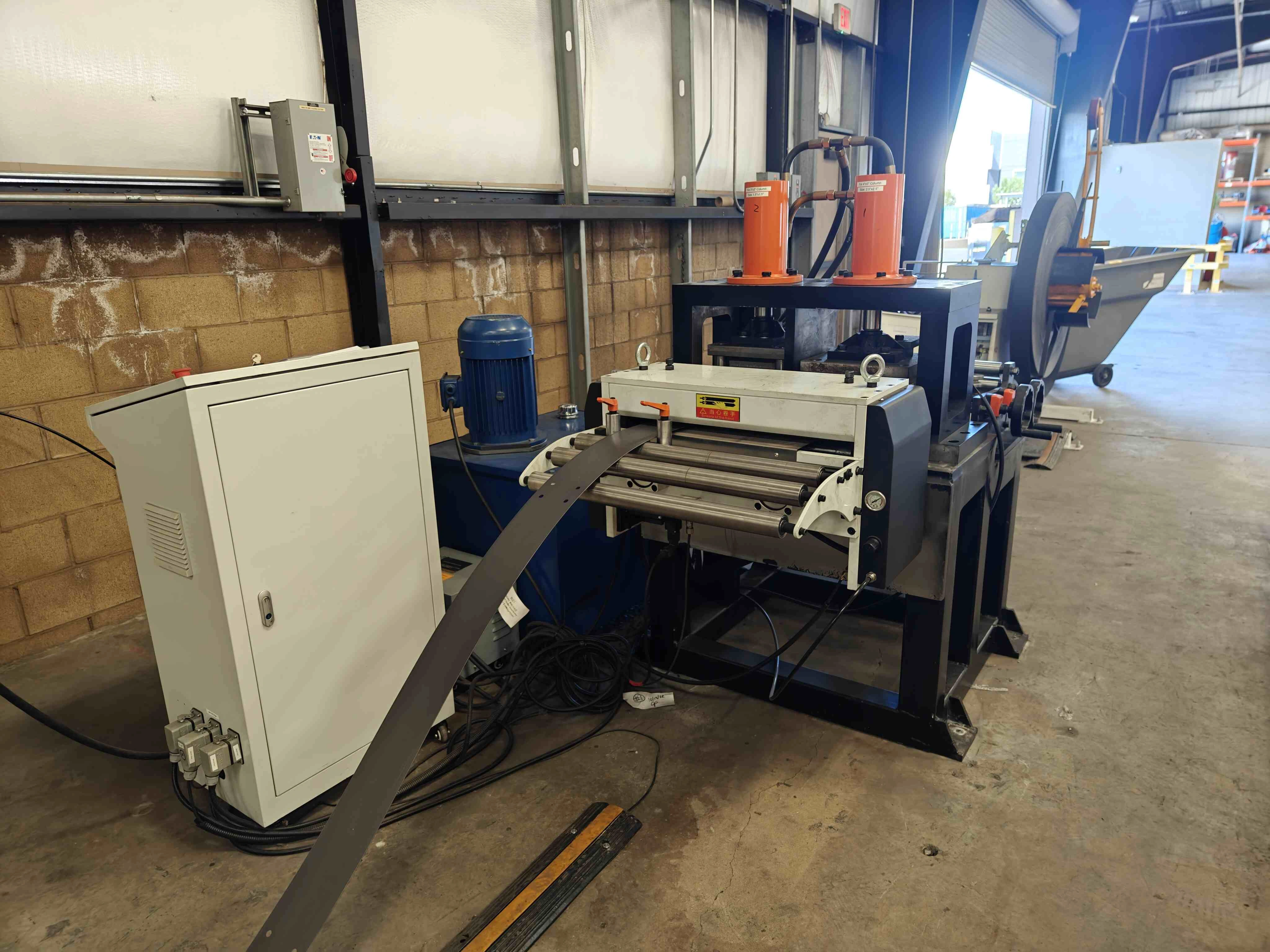

Tampilan jarak dekat dari pengumpan servo yang terintegrasi dengan perangkat pelubang. Mekanisme pengumpan secara presisi memajukan material ke dalam mesin pelubang tempat lubang atau celah dicetak. — Pengumpan Servo dan Perangkat Pelubang: Memastikan pengindeksan material yang tepat dan melakukan operasi pelubangan (lubang atau alur) yang diperlukan sebelum pembentukan gulungan.

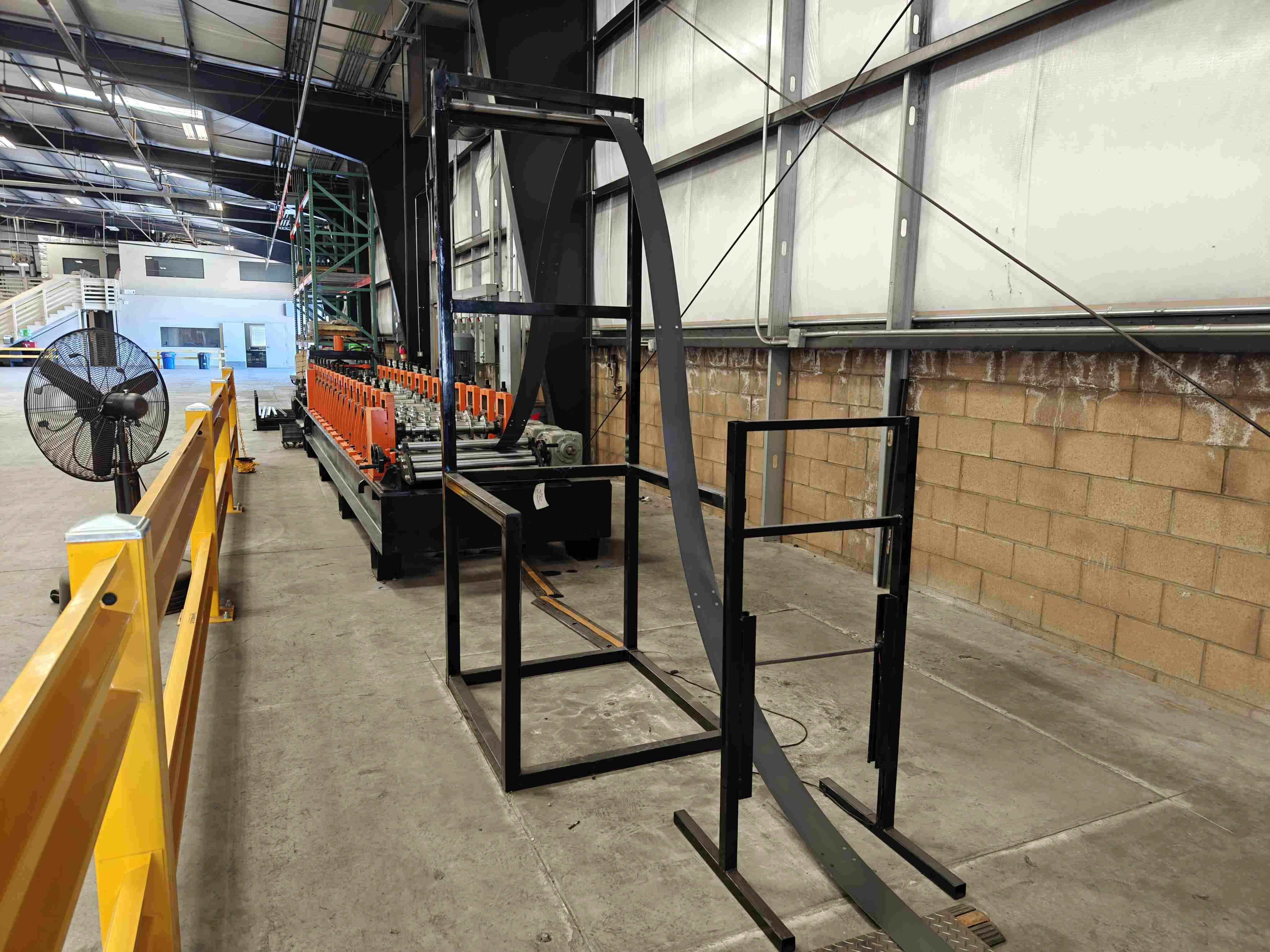

Akumulator industri besar (atau lubang/unit penyimpanan loop) yang digunakan untuk menyimpan sementara material berlebih, menciptakan penyangga antara mesin hulu dan hilir untuk memastikan pengoperasian yang berkelanjutan. — Akumulator: Menyediakan penyangga material yang diperlukan, atau siklus, antara bagian-bagian mesin untuk menjaga aliran produksi yang berkelanjutan dan mengelola perbedaan kecepatan.

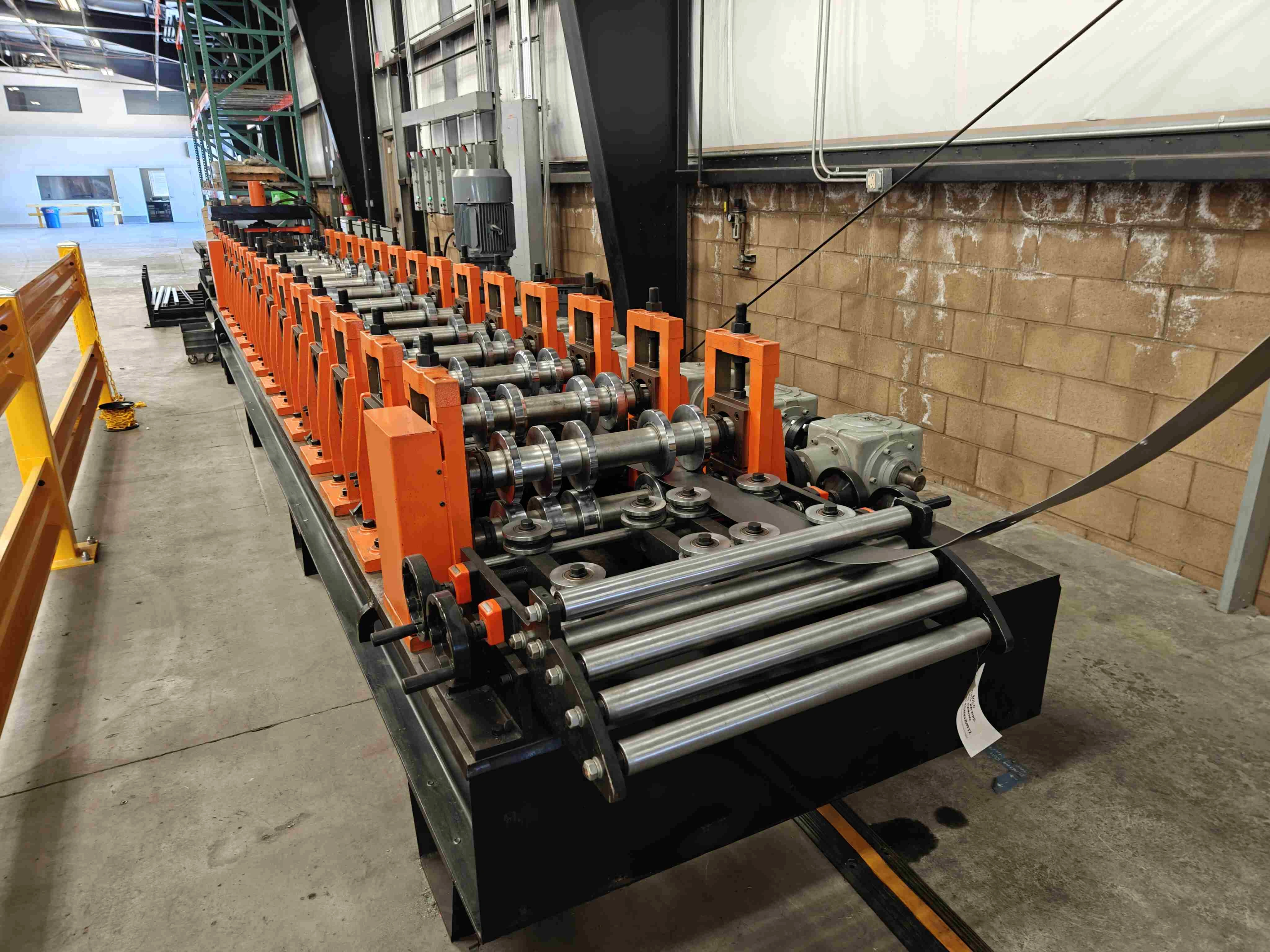

Bagian pengumpan pembentuk rol, menunjukkan serangkaian rol atau pemandu bermotor yang mendorong material secara akurat ke dalam pemandu masuk dari dudukan pembentuk rol utama. — Pengumpan Pembentukan Gulungan: Memandu dan menggerakkan material strip yang telah diproses sebelumnya ke dalam dudukan gulungan pertama dari mesin pembentuk gulungan.

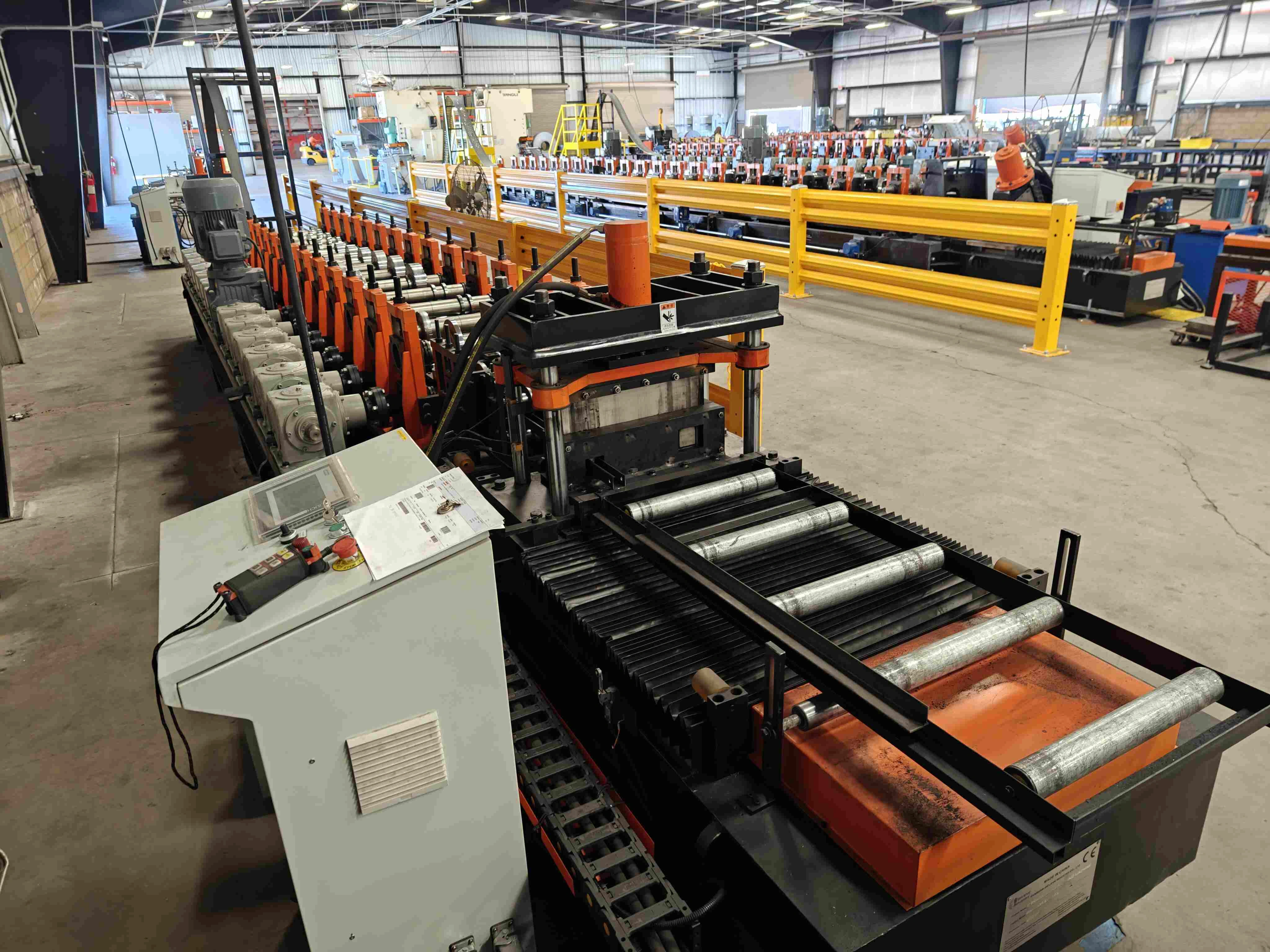

Mekanisme pemotongan hidraulik terbang diposisikan di ujung jalur pembentukan gulungan. Sebuah alat pemotong hidraulik yang kuat dipasang pada kereta bergerak untuk memotong profil yang telah dibentuk sesuai panjang yang diinginkan tanpa menghentikan proses pembentukan. — Pemotongan Hidraulik Terbang: Mekanisme pemotongan berkecepatan tinggi yang memotong profil akhir yang telah dibentuk sesuai panjang yang dibutuhkan saat material masih bergerak.

Tampilan luas dan sudut pandang lebar dari seluruh lini mesin pembentuk gulungan bagian penyangga C (Uncoiler, Feeder, Accumulator, Roll Former, dan Cutter) yang tersusun secara linear di lantai pabrik, menggambarkan proses produksi lengkap dari awal hingga akhir. — Lini Mesin Lengkap: Gambaran umum seluruh sistem produksi otomatis, dari penggulungan material hingga pemotongan produk akhir.

Spesifikasi Mesin Pembentuk Gulungan Bagian Penahan C

Penggulung Lengan Tunggal

Lebar Kumparan Maksimum: 200 mm
Ketebalan Material: 1,0-2,0 mm
Diameter Dalam Kumparan: 480-520mm
Kapasitas Muat Maksimum: 2 Ton
Pengenduran dan Pengencangan Manual

Mesin Pembentuk Rol Penahan C

Menggunakan pilar baja cor sebagai dudukan pembentuk rol, gearbox dan sambungan universal sebagai metode penggerak utama.
Kecepatan Pembentukan Gulungan: 15-20 m/menit
Membentuk Tribun: 18
Diameter Poros: 75 mm
Bahan Roller: GCR15, HRC 58-62.
Daya Motor Utama: 22KW

Perangkat Pemutus Pelacakan

Mengadopsi desain pemotongan pelacakan motor servo. Mesin ini akan memotong penyangga C secara terus menerus. Dan kecepatannya akan menyamai kecepatan mesin pembentuk rol penyangga C utama.
Daya Motor Servo: 2,2KW
Bahan Mata Pisau Pemotong: CR12 MOV, dipadamkan dan ditempa

Panel Kontroler

Operator dapat memasukkan semua data yang dibutuhkan pada layar sentuh, dan mesin penguat C akan bekerja secara otomatis.
Merek PLC: Siemens atau Panasonic
Inverter: YASKAWA
Encoder: Omron
Layar Sentuh: Siemens atau MCGS
Saklar Batas: Omron
Semua kabel menggunakan konektor penerbangan untuk kemudahan penyambungan.

Kesimpulan: Mesin Pembentuk Rol Bagian Penopang C

Bagi produsen rak palet, Beli RollForming Mesin pembentuk gulungan penopang Cadalah kunci untuk meningkatkan produksi tanpa mengorbankan kualitas. Dengan 7 modul otomatis, spesifikasi yang dapat disesuaikan, dan fokus pada pengurangan limbah/waktu henti, mesin ini menghasilkan penyangga C yang tepat yang dibutuhkan pelanggan Anda—dengan cepat. Baik Anda bengkel kecil atau pabrik besar, solusi kami beradaptasi dengan kebutuhan Anda dan membantu Anda tetap unggul.
