Профилегибочная машина для производства C-образных профилей

Профилегибочная машина для производства C-образных профилей — это специализированная промышленная линия, предназначенная для преобразования плоских рулонов стали в высокоточные C-образные скобки— незаметные герои паллетных стеллажей. В отличие от стандартных профилегибочных машин, наш станок оптимизирован под особые требования производителей паллетных стеллажей: он обрабатывает толстые материалы (до 4 мм), производит сложные угловые профили и работает на высокой скорости, чтобы соответствовать требованиям складских помещений. Этот станок быстро превращает сырую сталь в прочные и безопасные элементы стеллажей.

Что производит этот станок? С-образные распорки и их роль в паллетных стеллажах

Наша профилегибочная машина для производства С-образных распорок специализируется на одном важном продукте: стальные C-образные скобы. Эти угловые профили — основа устойчивости стеллажей для поддонов. Вот почему они важны:

Готовый продукт: прецизионные C-образные брекеты

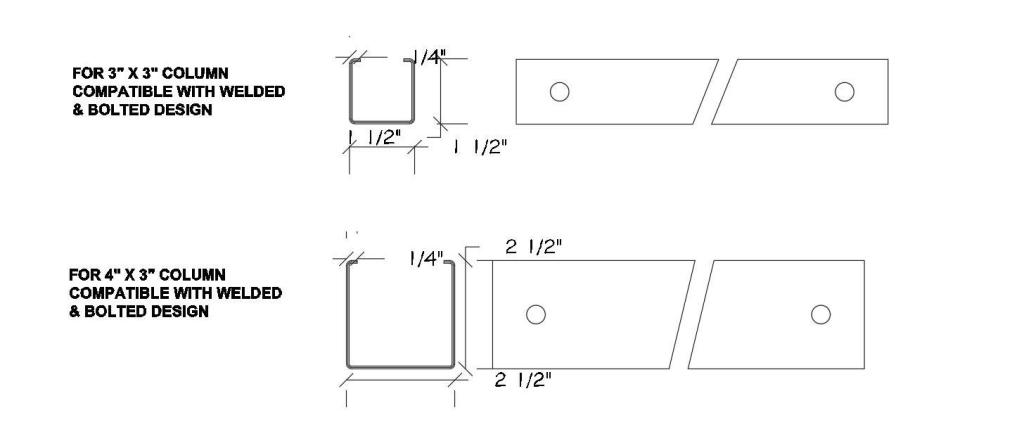

Мы производим С-образные распорки размером от 40x40 мм до 80x80 мм (возможны индивидуальные размеры) из оцинкованной или холоднокатаной стали. Каждая распорка имеет предварительно просверленные отверстия для лёгкой сборки со стойками и балками.

Зачем производителям паллетных стеллажей они нужны

С-образные распорки являются обязательными для безопасных и долговечных систем хранения:

Распределение нагрузки: Они переносят вес с полок на стойки, предотвращая провисание и падение.
Соответствие требованиям OSHA: Соответствует стандартам безопасности для тяжелых грузов (поддонов, оборудования, сыпучих грузов).
Экономия средств: Прочные распорки продлевают срок службы стеллажей, снижая затраты на замену.

Реальные применения: склады, центры обработки заказов электронной коммерции и производственные предприятия полагаются на наши С-образные распорки для обеспечения бесперебойной работы.

Компоненты профилегибочной машины для производства С-образных распорок

Полностью автоматизированная система обеспечивает бесперебойное и высокоскоростное производство С-образного профиля. Каждый компонент играет решающую роль в этом процессе:

Одношпиндельный разматыватель: Удерживает большой стальной рулон и подает материал в линию.
Подающий и направляющий: Обеспечивает точное позиционирование и выравнивание стальной полосы перед поступлением в процесс формовки.
Выравниватель: Удаляет набор катушек, гарантируя идеальное расположение материала плоский для высококачественного формирования профиля.
Профилегибочная машина: Сердце машины, состоящее из нескольких станций формовки, которые постепенно придают стали желаемую форму. С-образная секция крепления.
Выпрямитель: Тонкая настройка профиля для обеспечения идеального качества готового продукта прямой и соответствует строгим допускам размеров.
Единица отсечки слежения: Специализированное устройство, которое отрезает С-образные распорки до необходимой длины. на лету (во время работы машины), увеличивая скорость и эффективность.
Таблица сбора: Получает готовые, разрезанные секции С-образных распорок, готовые к упаковке и хранению.
Панель контроллера (ПЛК): Централизованная система управления (часто ПЛК) используется для управления и контроля всех функций машины, скорости и настроек длины.
Гидравлическая станция: Обеспечивает необходимое гидравлическая мощность для таких функций, как отслеживающий резак и потенциально разматыватель.

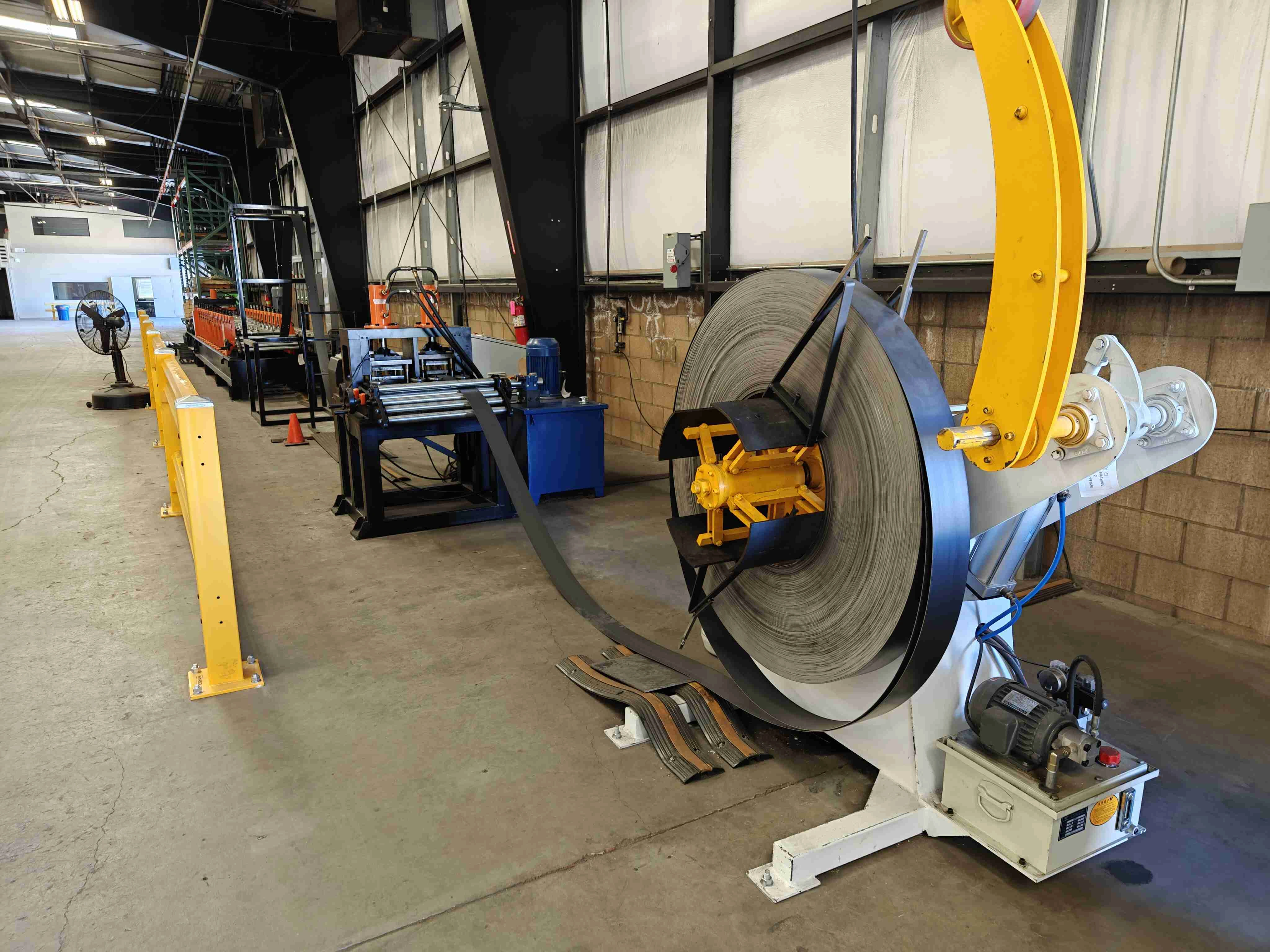

Большой промышленный разматыватель, удерживающий массивный рулон металлической катушки, предназначенный для плавной размотки материала на производственной линии. — Разматыватель: подготавливает рулон металла, разматывая материал перед его подачей на формовку.

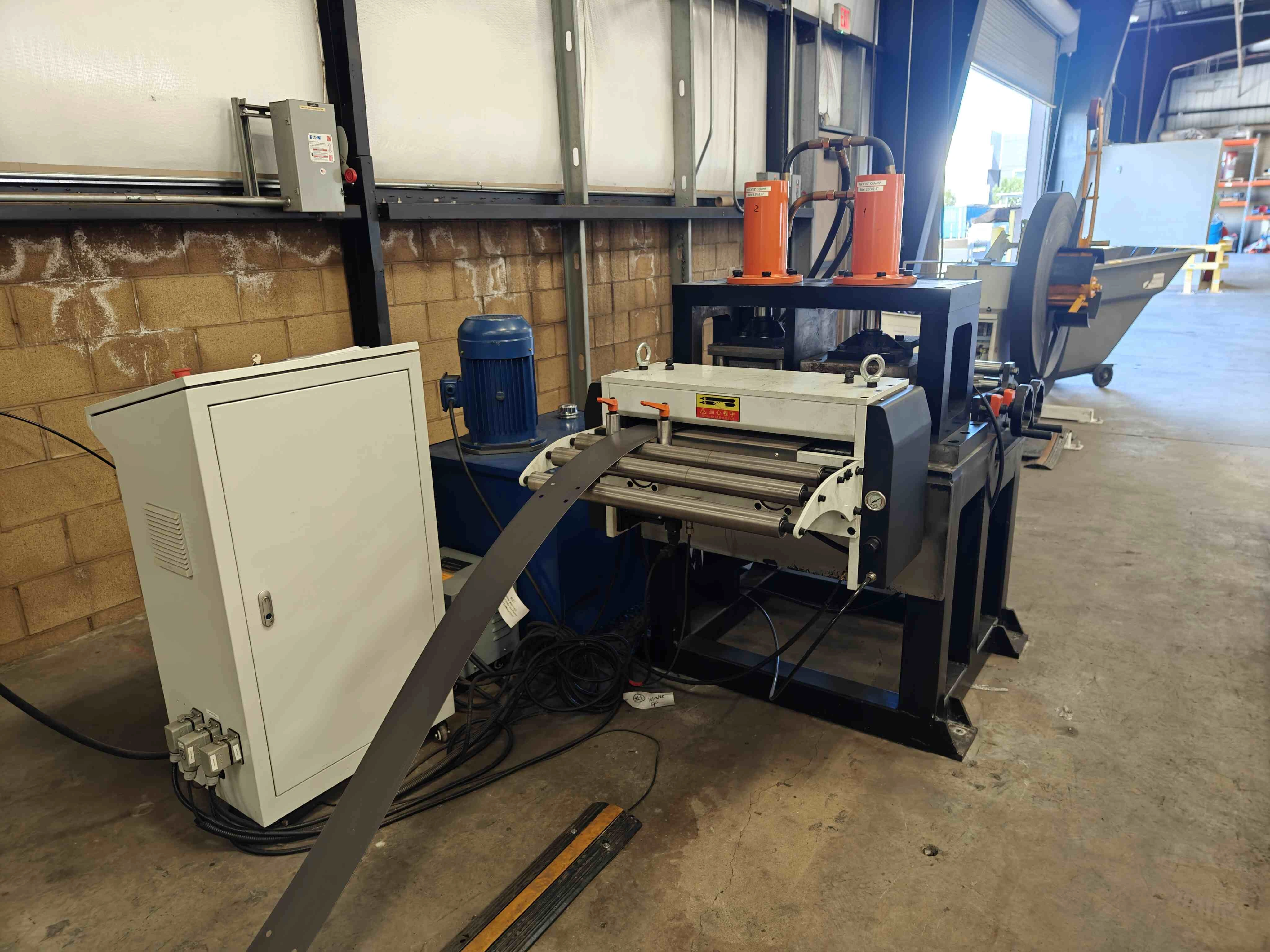

Крупный план сервоподатчика, интегрированного с пробивным устройством. Механизм подачи точно подаёт материал в пробивной пресс, где штампуются отверстия или пазы. — Сервоприводное устройство подачи и пробивки: обеспечивает точную индексацию материала и выполняет необходимые операции пробивки (отверстий или пазов) перед профилированием.

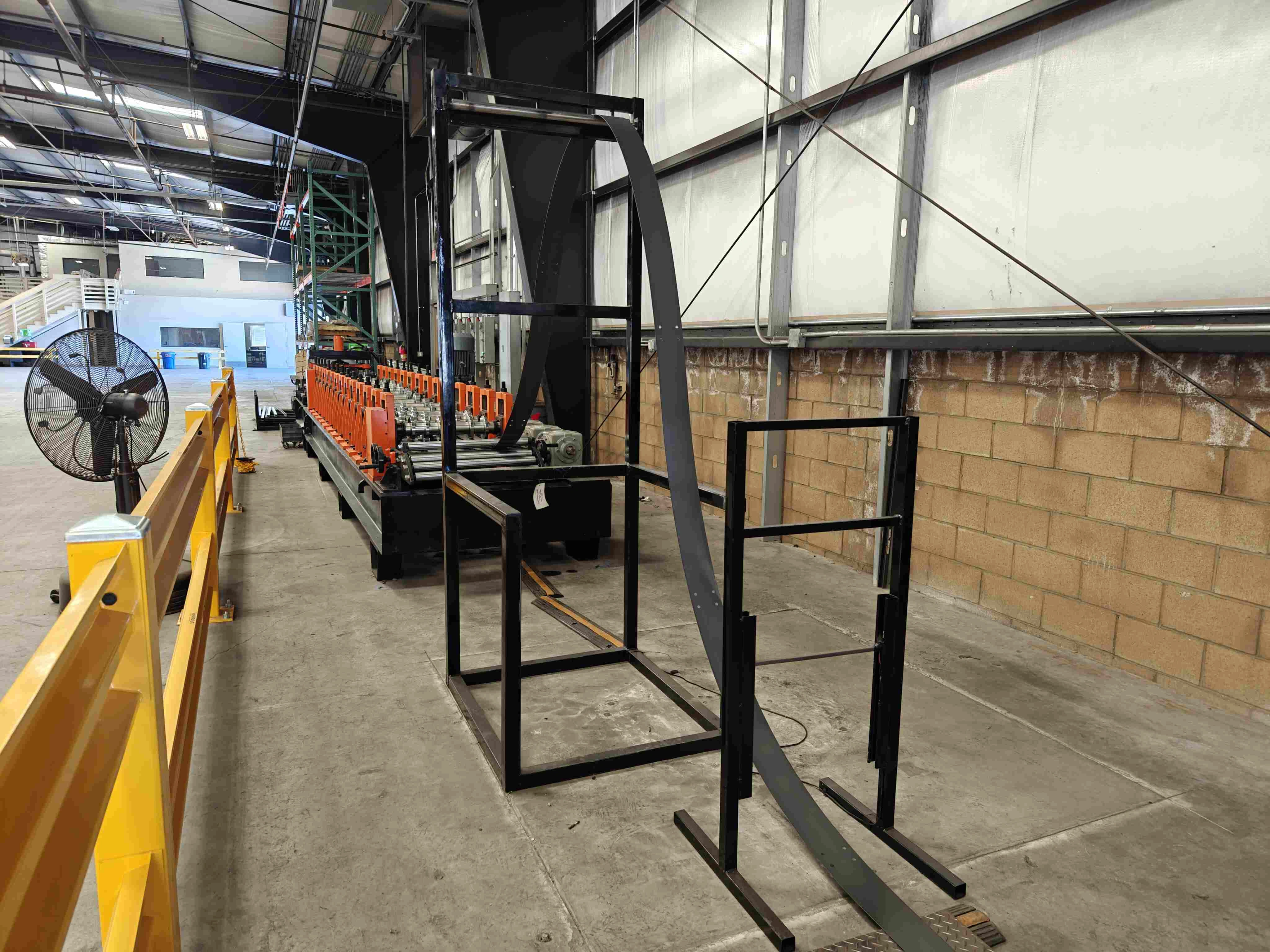

Большой промышленный накопитель (или петлевой приямок/хранилище), используемый для временного хранения излишков материала, создающий буфер между машинами, расположенными выше и ниже по течению, для обеспечения непрерывной работы. — Накопитель: обеспечивает необходимый материальный буфер или контур между секциями машины для поддержания непрерывного потока производства и управления разницей в скорости.

Секция подающего устройства профилегибочной машины, на которой показан набор моторизованных роликов или направляющих, которые точно подают материал во входное направляющее устройство основных профилегибочных стендов. — Устройство подачи профилегибочного стана: направляет и подает предварительно обработанный полосовой материал в первую прокатную клеть профилегибочного станка.

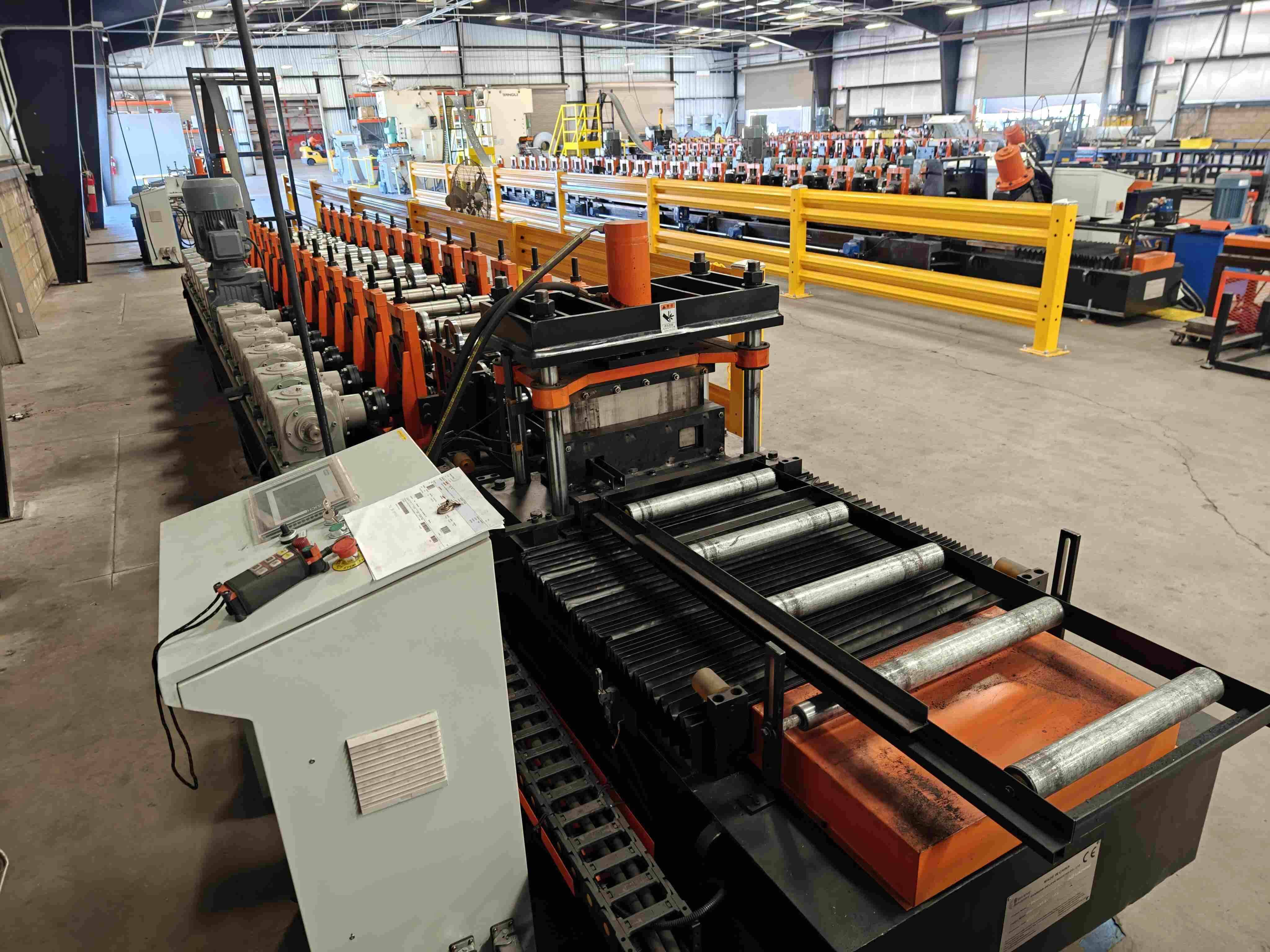

Гидравлический режущий механизм, установленный в конце профилегибочной линии. Мощные гидравлические ножницы установлены на подвижной каретке и позволяют резать сформированный профиль по длине, не останавливая процесс профилирования. — Летучая гидравлическая резка: высокоскоростной режущий механизм, который отрезает готовый профиль нужной длины, не останавливая движение материала.

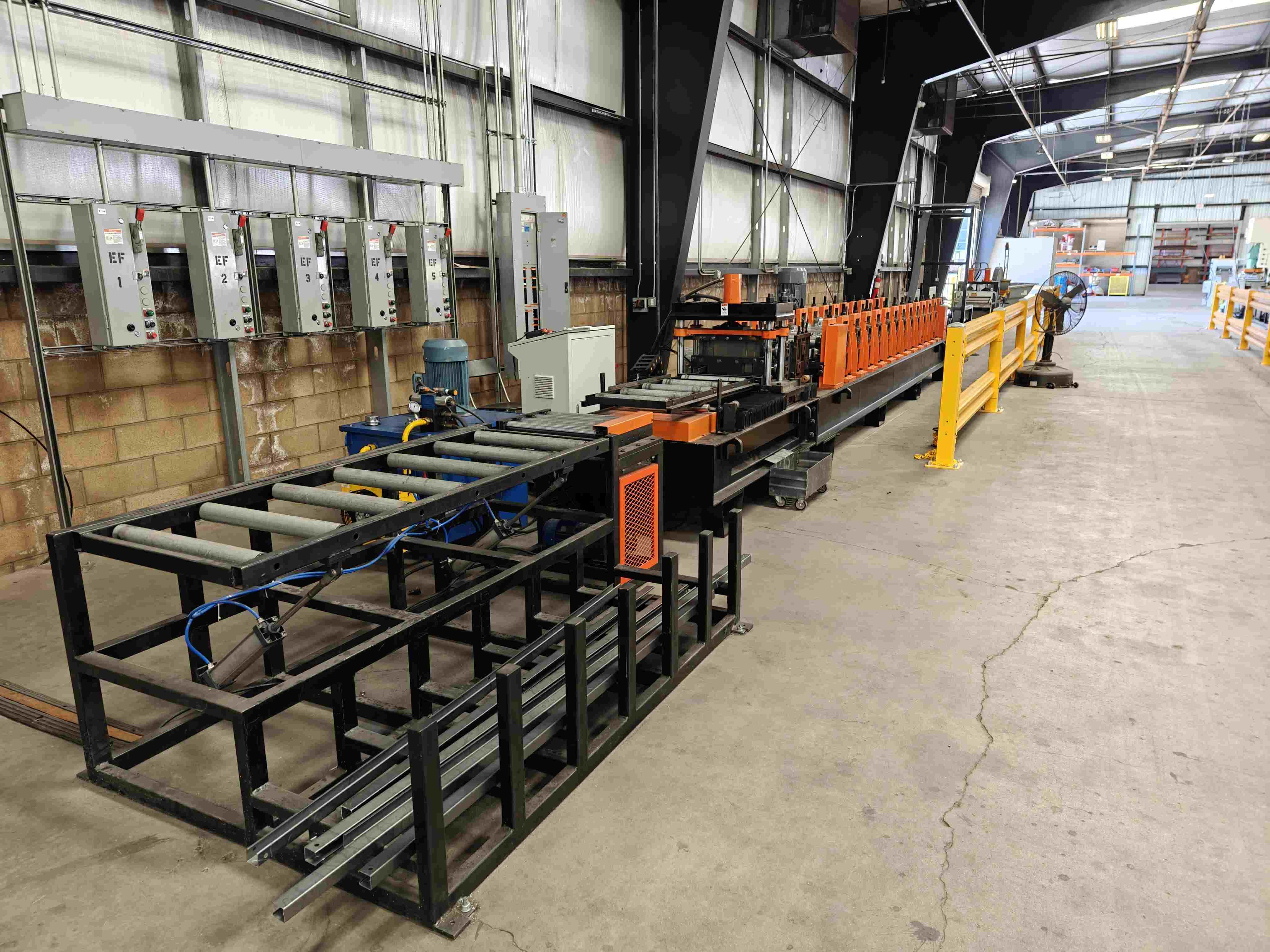

Расширенный широкоугольный вид всей линии профилегибочного оборудования для производства С-образных распорок (разматыватель, питатель, накопитель, профилегибочная машина и резак), расположенных линейно на заводском предприятии, иллюстрирующий весь сквозной процесс производства. — Полная линия оборудования: обзор всей автоматизированной производственной системы — от размотки материала до резки готовой продукции.

Технические характеристики профилегибочной машины для производства C-образных распорок

Однорычажный разматыватель

Максимальная ширина рулона: 200 мм
Толщина материала: 1,0-2,0 мм
Внутренний диаметр катушки: 480-520 мм
Максимальная грузоподъемность: 2 тонны
Ручное ослабление и натяжение

Профилегибочный стан для производства C-образных распорок

В качестве профилегибочных стендов используются литые стальные колонны, в качестве основного приводного метода — редуктор и универсальный шарнир.
Скорость профилирования: 15-20 м/мин
Формовочные стенды: 18
Диаметр вала: 75 мм
Материал роликов: GCR15, HRC 58-62.
Мощность главного двигателя: 22 кВт

Устройство отключения слежения

Использует конструкцию с сервоприводом для отслеживания резки. Обеспечивает непрерывную резку С-образных распорок. Скорость резки сопоставима со скоростью основного профилегибочного станка для С-образных распорок.
Мощность серводвигателя: 2,2 кВт
Материал режущего лезвия: CR12 MOV, закаленный и отпущенный

Панель контроллера

Оператор может ввести все необходимые данные на сенсорном экране, и машина для растяжки будет работать автоматически.
Марка ПЛК: Siemens или Panasonic
Инвертор: Yaskawa
Энкодер: Omron
Сенсорный экран: Siemens или MCGS
Концевой выключатель: Omron
Вся проводка оснащена авиационной вилкой для удобства подключения.

Заключение: Профилегибочная машина для производства профилей C-образной арматуры

Для производителей стеллажей для поддонов Beli RollForming Профилегибочная машина для производства C-образных распорокЭто ключ к масштабированию производства без ущерба для качества. Благодаря 7 автоматизированным модулям, настраиваемым характеристикам и фокусу на сокращение отходов и простоев, этот станок быстро изготавливает точные С-образные скобы, необходимые вашим клиентам. Независимо от того, небольшая ли у вас мастерская или крупный завод, наше решение адаптируется к вашим потребностям и поможет вам оставаться впереди.
