Профилегибочные станки для строительства и металлоконструкций

Прогоны, кровельный и стеновой лист, металлочерепица, профилированный настил и ЛСТК: 25 профилегибочных линий, собранных под ваш чертёж профиля, вашу марку стали и целевую производительность за смену, и проверенных на реальном рулоне до отгрузки.

форма запроса коммерческого предложения Смотреть 25 типов станков
25Типы станков
0.2 - 5.0 mmТолщина стали
до 550 МПаПредел текучести рулона
от прогона до нащельникаОхват профилей

Профилегибочные станки для строительства и металлоконструкций

25  Машин в наличии
Прогон C/Z

Профилегибочная машина для производства сменных C/Z-образных прогонов

Станок профилирования взаимозаменяемого прогона C/Z выпускает cee- и zed-прогоны разных размеров. И переналадка размера полностью автоматическая. Обычный станок прогона C или Z может только.

Смотреть характеристики
Глазурованная черепица

профилегибочную машину для глазурованной черепицы

Станок профилирования глазурованной черепицы выпускает металлическую глазурованную черепицу по нужным чертежам. Новый станок Believe Industry Company работает до 6 м в минуту. Глазурованная черепица.

Смотреть характеристики
Стойка и направляющая

Профилегибочная машина для производства шипов и рельсов

Что такое станок профилирования стойки и направляющей? Это система холодной формовки, которая изготавливает стальные стойки и U-образные направляющие для лёгкого стального каркаса (LSF).

Смотреть характеристики
коробчатый профиль

Профилегибочная машина для производства кровельных листов коробчатого профиля

Станок профилирования кровельного листа Box Profile выпускает листы Box Profile, широко применяемые в Великобритании. У Believe Industry есть полная линейка профилегибочных станков для профилей Box.

Смотреть характеристики
Widespan

Профилегибочный станок для кровельного настила большого пролёта

Станок профилирования листа Widespan это промышленная система, построенная для непрерывной формовки плоского металлического рулона в прочный кровельный лист. Кроме того, это оборудование тяжёлого класса.

Смотреть характеристики
фальцевая кровля

Станок для стоячего фальца

Станок профилирования фальцевой кровли это автоматизированная линия, которая формует металлический рулон (алюминий, сталь или медь) в кровельные панели с вертикальными рёбрами и скрытым крепежом. Используя.

Смотреть характеристики
Bemo Sheet

Профилегибочная машина для листового проката Bemo

Станок профилирования листа Bemo это крупная мощная система, которая гнёт плоский металлический рулон в специальные кровельные панели Bemo. Этот быстрый станок убирает необходимость медленной ручной гибки. Он использует твёрдую сталь.

Смотреть характеристики
коньковая

профилегибочной машиной для коньковых планок

Станок профилирования коньковой планки это необходимое оборудование для выпуска качественных коньков, применяемых в современных системах стальных зданий. В Beli RollForming мы специализируемся на.

Смотреть характеристики

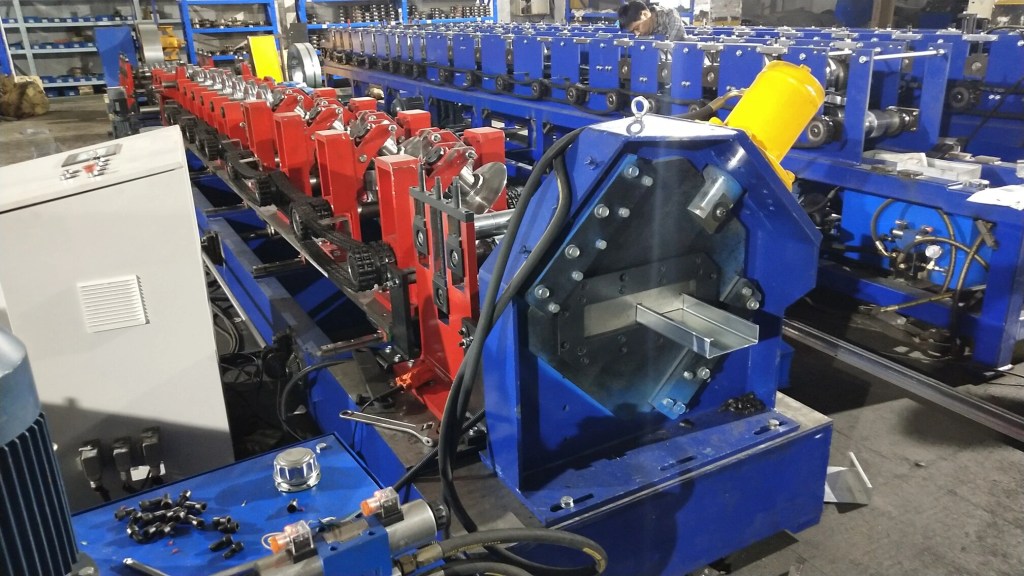

C-прогон

Профилегибочный станок для пурлинов C

Станок профилирования C-прогона это основное решение для изготовления качественных конструкционных стальных профилей, применяемых в современном промышленном строительстве. В Beli RollForming мы гордимся тем, что мы.

Смотреть характеристики
двухслойная

двухслойный профилегибочный станок

Станок профилирования двойного слоя это продвинутая промышленная система, рассчитанная на выпуск двух разных металлических профилей на одной базе. Следовательно, это инновационное оборудование.

Смотреть характеристики
Гофрированный

Профилегибочная линия для волнистого листа

Станок профилирования гофрированного листа особенный: он выпускает листы разной ширины без замены оснастки, только регулируя направляющую подачи. Что такое гофрированный лист? Гофрированный лист это.

Смотреть характеристики
⌕
Автоматы не найдены
Попробуйте другое ключевое слово. Поиск охватывает названия и описания машин.
⚠
Не удалось загрузить товары.
Возникла проблема с загрузкой последних продуктов. Пожалуйста, проверьте подключение к интернету и повторите попытку.
Инженерные решения под задачу

Не можете найти нужный вам станок?

Все наши станки изготавливаются на заказ в соответствии с вашими чертежами и производственными требованиями. Свяжитесь с нашей инженерной командой сегодня, чтобы обсудить ваш проект и получить индивидуальное решение.

Напишите нам по электронной почте О нас

Что на самом деле делает строительная профилегибочная линия

Каждый станок на этой странице делает одно и то же три действия: разматывает плоскую сталь, гнёт её в последовательности клетей и режет в размер. Меняется профиль, а профиль меняет станок. Линия прогонов на рулоне 5 мм несёт в несколько раз большую нагрузку на вал, чем линия кровельного листа на 0,4 мм, поэтому число клетей, диаметр вала, мощность привода и конструкция отрезного узла следуют за материалом.

Beli RollForming выпускает оборудование холодной формовки с 2005 года. Этот каталог охватывает 25 типов станков для строительства и металлоконструкций, сгруппированных ниже по тому, что они производят, а не по номеру модели.

Линии прогонов: несущий каркас

Прогоны это горизонтальные элементы, которые несут кровельные и стеновые нагрузки между рамами. Это самый массовый профиль на большинстве заводов стальных зданий, и обычно именно эту линию новый завод заказывает первой.

C-прогоны формуются из рулона 1,5 - 5,0 мм. Z-прогоны используют тот же диапазон толщин со стенкой 80 - 350 мм и полкой 35 - 80 мм. Именно перехлёстное соединение Z-профилей позволяет перекрывать больший пролёт без более глубокого сечения, поэтому Z продаётся лучше C на длинных пролётах и поэтому оба профиля остаются в любом каталоге.

Если вы продаёте оба, взаимозаменяемый станок C/Z убирает вторую линию. В текущем дизайне BELI переход с C на Z занимает около двух минут и выполняется с пульта, без ручной замены комплектов роликов.

Линии Multibeam (омега) покрывают ещё более широкий диапазон: стенка 100 - 450 мм и полка 60 - 100 мм, регулируется без новых роликов в пределах стандартных размеров. Их покупают заводы, работающие на сайдинг, антресольные этажи и вторичный каркас, а не на чистые конструкционные прогоны.

Линии кровельного и стенового листа: лицо здания

Профили листа это региональные продукты. Линия, построенная под один рынок, редко продаёт свою продукцию на другом, поэтому это та часть каталога, где спецификацию определяет страна назначения.

  • Klip-Lok: кровельный лист со скрытым крепежом для Австралии, с полезной шириной 700 мм и 406 мм.
  • IBR: стандартный лист ЮАР, непрерывно применяется там с 1958 года.
  • Box profile: промышленный и сельскохозяйственный лист Великобритании и профиль, который чаще всего задают для британских зданий на раме-портале.
  • Гофрированный — самый продаваемый профилированный лист в мире. Наша линия меняет ширину листа регулировкой направляющих подачи, а не заменой валков, поэтому одна машина закрывает целое семейство ширин.
  • Widespan и фальцевая кровля: большие пролёты и скрытый крепёж для архитектурных кровель, где линия крепления не должна быть видна.
  • Двойной слой: два разных профиля на одной базе, для заводов, которые продают кровельный и стеновой лист с одной площади.
  • AG panel: американская сельскохозяйственная панель с глубоким ребром и широкой плоской полкой.

Большинство листовых линий работает на рулоне 0,2 - 0,8 мм, и их ограничивает не формовка, а резка и укладка. Если вы планируете выпуск за смену, считайте отводящий стол и укладчик вместе со станом.

Профили черепицы: тоже региональный продукт

Металлочерепица повторяет вид керамической и бетонной черепицы, веся в разы меньше. Линии глазурованной черепицы в текущем исполнении дают до 6 м/мин, профили стальной черепицы достигают глубины 30 мм, а Monterey V1100 чаще всего задают для жилых кровель Северной и Южной Америки. Все они строятся по чертежу покупателя, потому что профили черепицы фактически являются брендовыми продуктами: миллиметр высоты ребра это уже другой продукт на крыше.

Настил, каркас и нащельники

Диапазон завершают три меньших семейства. Линии настила выпускают B deck для конструкционного рынка США и композитный настил из рулона до 2,0 мм с пределом текучести до 550 МПа. Линии лёгкого стального каркаса выпускают стойки и направляющие для строительства LSF, и один станок может закрывать потолочные каналы, стеновые уголки, POP и несущие профили заменой комплекта роликов. Линии нащельников закрывают коньки и краевые детали: мелкие детали, но первое, что видит владелец здания на крыше.

Характеристики кратко

Цифры взяты из опубликованной спецификации каждой линии. Окончательные значения подтверждаются по вашему чертежу профиля перед заказом.
Семейство профиля Толщина материала Скорость линии Особенности
C-прогон 1.5 - 5.0 mm зависит от модели Конструкционный элемент для кровли и стен
Z-прогон 1.5 - 5.0 mm зависит от модели Стенка 80 - 350 мм, полка 35 - 80 мм
C/Z взаимозаменяемый 1.5 - 5.0 mm зависит от модели Около 2 минут на переход с C на Z
Multibeam / омега по чертежу зависит от модели Стенка 100 - 450 мм, полка 60 - 100 мм
Кровельный и стеновой лист 0.2 - 0.8 mm зависит от модели Klip-Lok, IBR, коробчатый профиль, волновой
Глазурованная черепица по чертежу до 6 м/мин Глубина стальной черепицы до 30 мм
Профилированный настил до 2,0 мм зависит от модели Предел текучести до 550 МПа

Как задать строительную линию

Четыре ответа определяют большую часть расчёта, и если дать их сразу, экономится целый круг правок. Первое: чертёж профиля с размерами, геометрией рёбер и положением отверстий. Второе: сталь, которую вы реально будете покупать, а не ту, которую хотелось бы: рулон 550 МПа на стане, рассчитанном на мягкую сталь, поведёт сечение и ускорит износ роликов. Третье: целевая производительность за смену, от неё зависит, нужна ли автоматическая укладка или ручной отводящий стол. Четвёртое: размер и вес рулона, которые выдержит ваш кран или погрузчик, потому что разматыватель на 10 т бесполезен, если на площадке нечем поднять рулон на него.

Если вы всё ещё сравниваете архитектуры линий, наше руководство по выбору, эксплуатации и обслуживанию профилегибочного станка рассматривает те же решения с более широкого угла. Для закупки рулона и планирования выхода калькулятор металлического рулона рассчитывает, сколько метров даст рулон, прежде чем вы зафиксируете тоннаж.

Часто задаваемые вопросы

Что такое строительный профилегибочный станок?
Строительный профилегибочный станок превращает плоской стальной рулон в готовый строительный профиль: прогон, кровельный или стеновой лист, металлочерепицу, панель профилированного настила или элемент лёгкого стального каркаса. Рулон разматывается, формуется в серии клетей, пробивается там, где профилю нужны отверстия, и режется в размер за один непрерывный проход. Без нагрева и без сварки во время формовки.
Какую толщину стали выдерживают эти линии?
Каталог охватывает от 0,2 мм до 5,0 мм, но ни одна линия не покрывает весь диапазон. Линии кровельного и стенового листа работают примерно 0,2 - 0,8 мм, линии C- и Z-прогонов 1,5 - 5,0 мм, а настил до 2,0 мм с пределом текучести до 550 МПа. Работа линии далеко за пределами её комфортного диапазона это и есть путь к поведённым сечениям и изношенным роликам.
Может ли один станок выпускать и C-, и Z-прогоны?
Да. Взаимозаменяемый станок C/Z выпускает оба профиля с одной базы, и в текущем дизайне BELI переход выполняется с пульта примерно за две минуты. Но это не универсальный ответ: если вы продаёте очень большие объёмы одного профиля, выделенная линия обычно быстрее и требует меньше внимания оператора.
В чём разница между линией прогонов и линией кровельного листа?
нагрузка. Линия прогонов формует конструкционную сталь 1,5 - 5,0 мм, поэтому ей нужны валы большего диаметра, более мощный привод, больше клетей и усиленный отрезной узел. Линия кровельного листа формует лист 0,2 - 0,8 мм, где усилие формовки мало, а реальные ограничения это качество поверхности, качество реза и скорость укладки. Эти две линии не взаимозаменяемы, даже если чертежи профилей выглядят похоже.
Какие кровельные профили региональны?
Почти все. Klip-Lok 700 и 406 австралийские, IBR является стандартом ЮАР с 1958 года, box profile это британский промышленный и сельскохозяйственный лист, B deck американская конструкционная настилка, а AG panel обслуживает сельскохозяйственные здания США. Покупка линии под не тот региональный профиль самая дорогая ошибка в этой категории, потому что готовый лист просто не имеет рынка.
С какой скоростью работают эти линии?
Зависит от профиля и отрезного узла, а не только от стана. Линии глазурованной черепицы в текущем исполнении дают до 6 м/мин, а линии листа обычно быстрее тяжёлых линий прогонов, потому что материал тоньше. На практике большинство заводов ограничено столом выхода, укладчиком или оператором, поэтому считайте это оборудование вместе со станом, а не после него.
Какая информация нужна для расчёта линии?
Чертёж профиля с размерами, марка стали или предел текучести, который вы собираетесь закупать, целевая производительность за смену и размер и вес рулона, с которыми можете работать. Добавьте региональный стандарт, под который продаёте, потому что он определяет набор профилей. С этими пятью пунктами мы предложим конфигурацию, оценим время цикла и дадим диапазон цены вместо каталожного номера.
