Профилегибочная машина для производства сменных C/Z-образных прогонов

Взаимозаменяемая профилировка C/Z-образных прогонов Машина производит прогоны CEE и ZED различных размеров. Регулировка размера полностью автоматическая.

Только традиционный профилегибочный станок для производства C- или Z-образных прогонов может производить C- или Z-образные прогоны различных размеров. Размер стенки составляет 80–350 мм, полки – 50–100 мм, а размер выступа – 10–20 мм. Станок требует ручной регулировки проставок и замены режущего лезвия. Для опытного инженера переналадка занимает не менее двух часов.

Компания Believe Industry Профилегибочная машина для производства сменных C/Z-образных прогонов может производить все размеры C- и Z-образных прогонов, указанные выше. Регулировка размера полностью автоматическая, а смена секции занимает всего 2 минуты. Посмотреть больше.

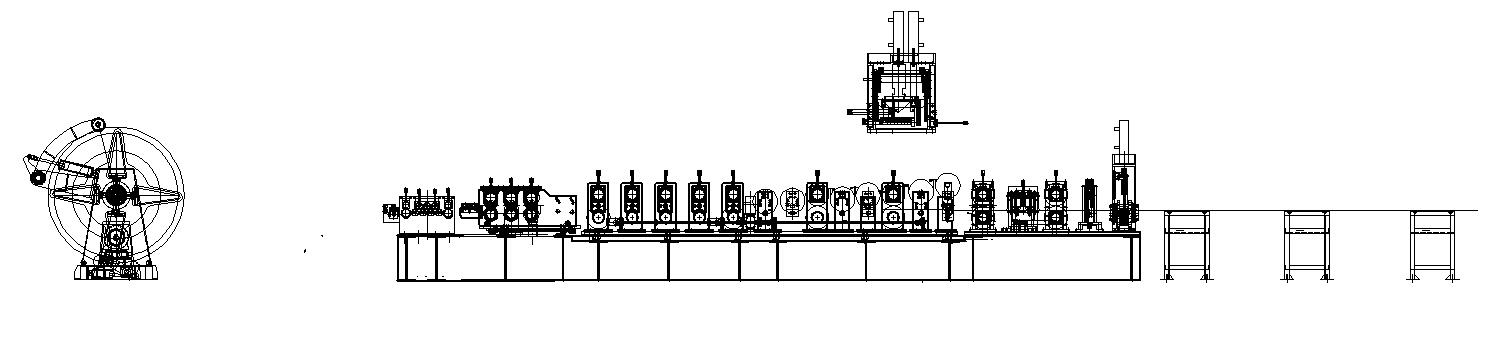

Схема формовочной машины для ц/з-образных прогонов

Внедрение профилегибочной машины для производства сменных C/Z-образных прогонов

5-тонный гидравлический разматыватель

Описание	Технические характеристики
Грузоподъемность	5 тонн
Максимальная ширина рулона:	600 мм
Внутренний диаметр катушки	480-600 мм
Внешний диаметр катушки	Макс. 1600 мм
Мощность двигателя размотки	4 кВт
Мощность двигателя гидравлической станции	3 кВт
Скорость разматывания	12-15 м/мин, что соответствует скорости профилегибочной машины

Подача, направление и выравнивание

Описание	Технические характеристики
Диапазон ширины	150-600 мм
Материал пресс-формы для резки	CR12, HRC 58-62
Мощность гидравлического двигателя	Используйте ту же гидравлическую станцию с резаком
Материал прижимного ролика	ASTM 1045, поверхность хромированная
Боковая стенка и колеса	Черное покрытие
Рычажные ролики	Верхние 3, Нижние 4
Материал выравнивающих роликов	ASTM 1045, хромированный, диаметр 90 мм
Мощность двигателя выравнивания	5,5 кВт

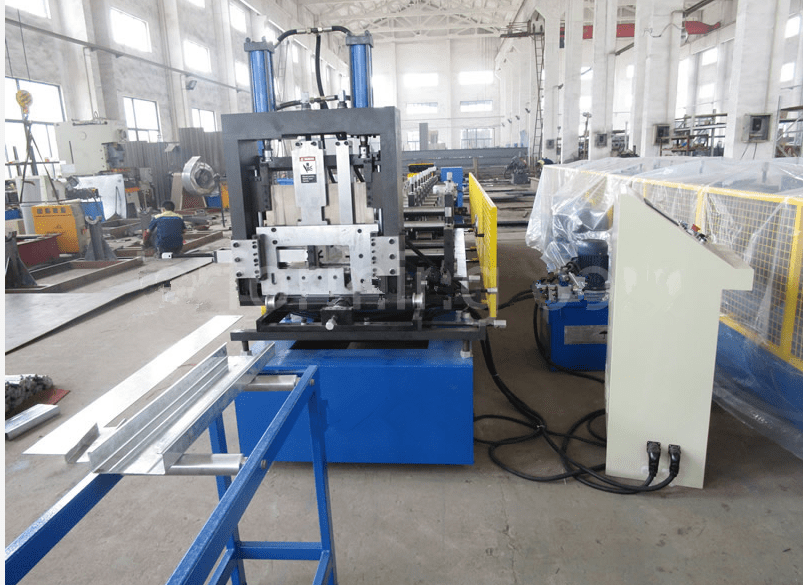

Профилегибочная машина для производства C/Z-образных прогонов

Описание	Технические характеристики
Толщина	1,5–3 мм мягкая сталь
Роликовые станции	18-20
Материал вала	ASTM 1045, диаметр 90 мм, HB 220-260
Материал ролика	CR12, закаленная 58-62, поверхность хромированная
Мощность двигателя:	22 кВт
Мощность регулировки ширины:	0,75 кВт*2 для регулировки фланца, 1,5 кВт для регулировки перемычки
Скорость формования	12-15 м/мин (без учета перфорации и резки)
Метод управления	Цепь и шестерня

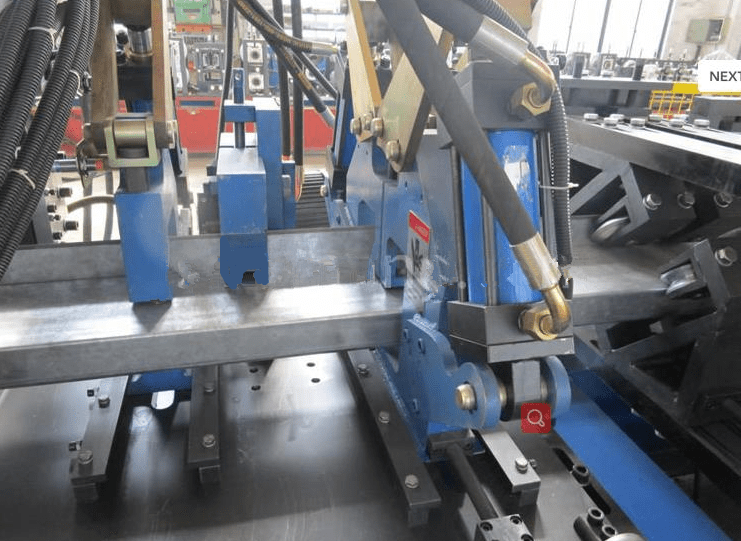

Устройство для пробивки отверстий

Описание	Технические характеристики
Материал штампованной формы	CR12, HRC 60-62 градуса
Мощность гидравлического двигателя	7,5 кВт
Гидравлическое рабочее давление	12-16 МПа
Измерение длины	Энкодер Omron

Многофункциональный Гидравлическое режущее устройство

Описание	Технические характеристики
Материал пресс-формы для резки	CR12, HRC 60-62 градуса
Мощность гидравлического двигателя	7,5 кВт
Гидравлическое рабочее давление	12-16 МПа
Измерение длины	Энкодер Omron

Управляемая панель

Описание	Технические характеристики
Напряжение и частота	400 В, 50 Гц, 3 фазы ( Пожалуйста, подтвердите)
Сенсорный экран	МЦГС
ПЛК	Панасоник
Кодер	Омрон
Марка преобразователя частоты	Яскава
