Mesin Pembentuk Rol Purlin C/Z yang Dapat Diganti

Pembentukan rol purlin c/z yang dapat dipertukarkan Mesin ini memproduksi balok penopang atap tipe CEE dan ZED dengan berbagai ukuran. Dan penyesuaian ukurannya sepenuhnya otomatis.

Mesin pembentuk rol purlin C atau Z tradisional hanya dapat menghasilkan purlin C atau Z dengan berbagai ukuran. Ukuran web 80-350mm, ukuran flensa 50-100mm, dan ukuran bibir 10-20mm. Mesin ini membutuhkan penyesuaian manual pada spacer dan penggantian mata pisau pemotong. Dan waktu penggantian setidaknya 2 jam untuk seorang teknisi berpengalaman.

Believe Industry Company Mesin pembentuk rol purlin c/z yang dapat dipertukarkan dapat menghasilkan semua ukuran purlin c dan z seperti yang disebutkan di atas. Penyesuaian ukuran sepenuhnya otomatis dan penggantian bagian hanya membutuhkan waktu 2 menit. Lihat Selengkapnya.

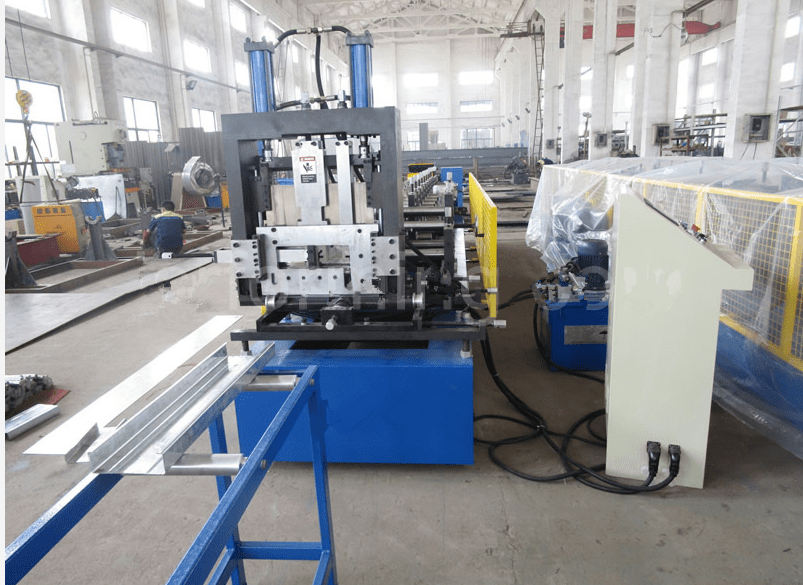

mesin pembentuk rol purlin c/z yang dapat dipertukarkan

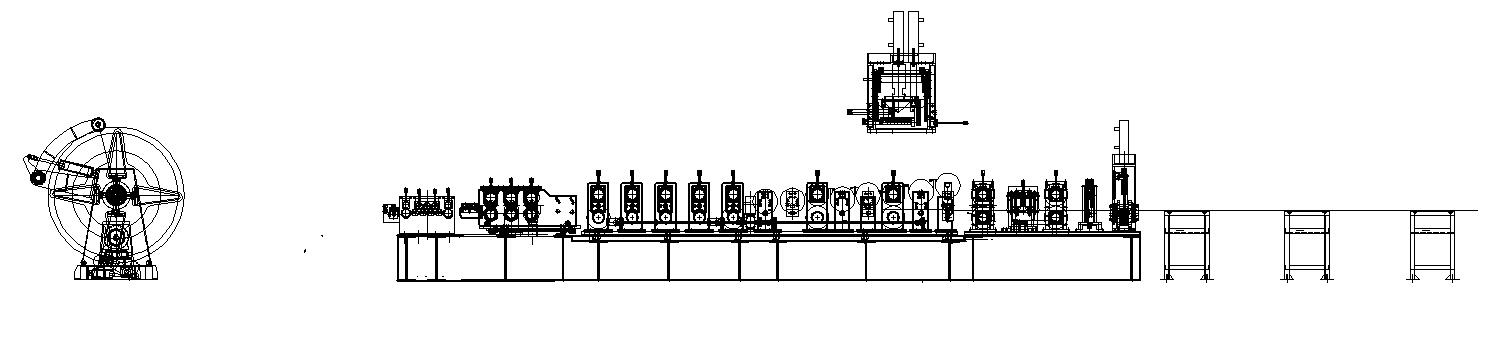

Tata letak mesin pembentuk gulungan purlin c/z

layout of c z purlin roll former

Pengenalan Mesin Pembentuk Rol Purlin C/Z yang Dapat Diganti

Mesin Pembuka Gulungan Hidraulik 5 Ton

DeskripsiSpesifikasi
Kapasitas Muat5 Ton
Lebar Kumparan Maksimum:600 mm
Diameter Dalam Coil480-600 mm
Diameter Luar CoilMaksimum 1600 mm
Melepaskan Daya Motor4KW
Tenaga Motor Stasiun Hidrolik3KW
Kecepatan Pelepasan Gulungan12-15 m/menit, akan sesuai dengan kecepatan mesin pembentuk rol.

Pengumpanan, Pemandu dan Perataan

DeskripsiSpesifikasi
Jangkauan Lebar150-600 mm
Bahan Cetakan PemotongCR12, HRC 58-62
Daya Motor HidrolikGunakan stasiun hidrolik yang sama dengan pemotong tiang.
Bahan Rol JepitASTM 1045, permukaannya dilapisi krom.
Panel Dinding Samping dan RodaLapisan Hitam
Roller TuasAtas 3, Bawah 4
Rol Perata MaterialASTM 1045, Berlapis Krom, Diameter 90mm
Daya Motor Perata5,5 kW

Mesin Pembentuk Rol Purlin C/Z

DeskripsiSpesifikasi
KetebalanBaja Lunak 1,5-3mm
Stasiun Rol18-20
Material PorosASTM 1045, Diameter 90mm, HB 220-260
Material RolCR12, didinginkan pada suhu 58-62, permukaan dilapisi krom.
Daya Motor:22KW
Pengaturan Lebar Daya:0,75KW*2 untuk penyesuaian flensa, 1,5KW untuk penyesuaian web
Kecepatan Pembentukan12-15 m/menit (tidak termasuk pelubangan dan pemotongan)
Metode yang DidorongRantai dan Roda Gigi

Alat Penusukan Lubang

DeskripsiSpesifikasi
Bahan Cetakan PukulanCR12, HRC 60-62 derajat
Daya Motor Hidrolik7,5 kW
Tekanan Kerja Hidraulik12-16 MPa
Pengukuran PanjangOmron encoder

Multifungsi Perangkat pemotongan hidrolik

DeskripsiSpesifikasi
Bahan Cetakan PemotongCR12, HRC 60-62 derajat
Daya Motor Hidrolik7,5 kW
Tekanan Kerja Hidraulik12-16 MPa
Pengukuran PanjangOmron encoder

Panel Kontrol

DeskripsiSpesifikasi
Tegangan dan Frekuensi400V, 50HZ, 3 Fase ( Mohon konfirmasi)
Layar sentuhMCGS
PLCPanasonic
EncoderOmron
Merek Konverter FrekuensiYaskawa

Galeri Foto

Pengumpanan dan Perataan Mesin Pembentuk Rol Purlin C dan Z 1
Bagian pembentuk rol dari mesin pembentuk rol purlin c dan z

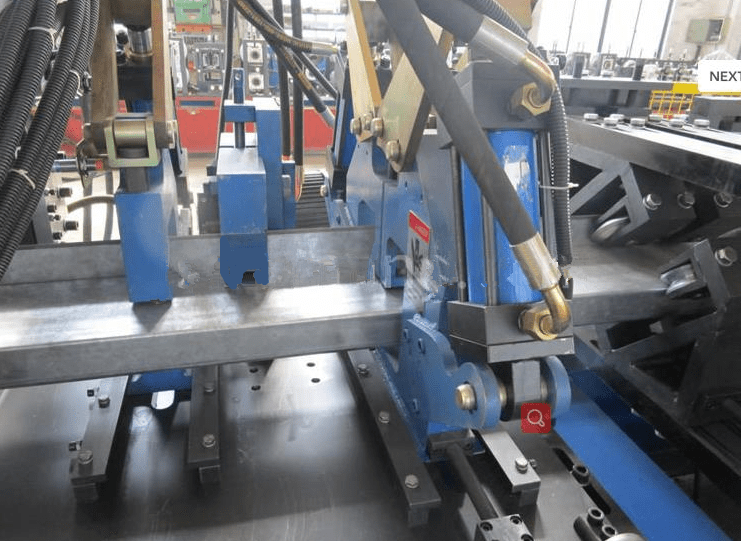

Alat Penusukan Lubang
