Профилегибочная машина для производства кровельных листов коробчатого профиля

Профилегибочная машина для производства кровельных листов коробчатого профиля предназначен для производства кровельных листов коробчатого профиля, которые широко используются в Великобритании.

Профилегибочная машина для производства кровельных листов коробчатого профиля

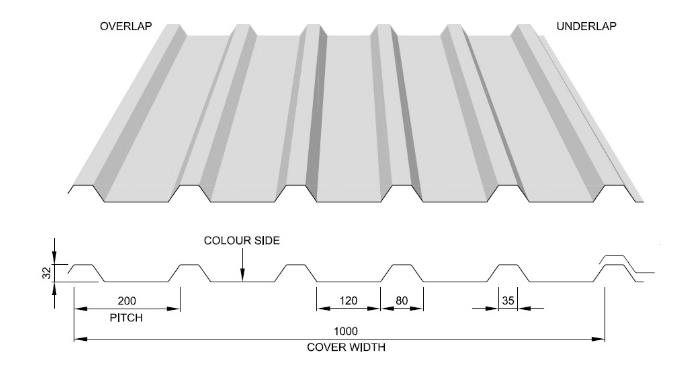

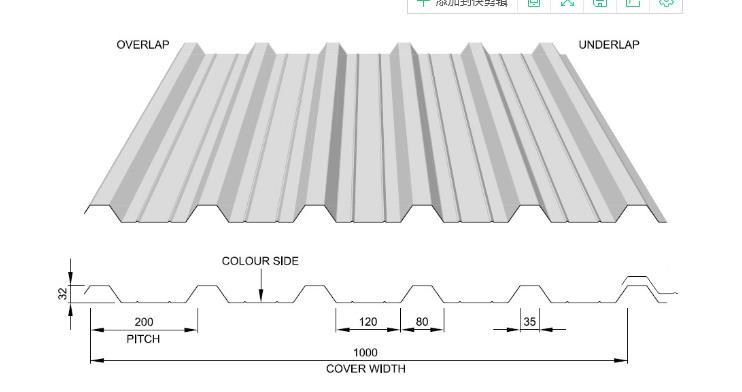

Что такое кровельные листы с коробчатым профилем?

Кровельные листы с коробчатым профилем состоят из шести профилей и пяти желобов для стока воды. Глубина профилей составляет 32 мм, расстояние между центрами — 200 мм. Для дополнительной устойчивости и устойчивости в каждом желобе листа можно установить два дополнительных ребра жесткости.

Кровельщики GBR производят кровельные листы коробчатого профиля из рулонной листовой стали с покрытием, обработанной на профилегибочном станке. Станок способен формировать листы любой длины и толщины.

Коробчатый профиль — это современная альтернатива гофрированным листам, эффективная ширина покрытия которого составляет 1000 мм. Он также имеет капиллярную канавку по одному краю, что исключает необходимость использования уплотнительных лент и обеспечивает герметичность.

Схема профилегибочной машины для производства кровельных листов коробчатого профиля

Размотка – Подача и направление – Формовка – Резка – Сбор.

Основные компоненты машины и технические характеристики

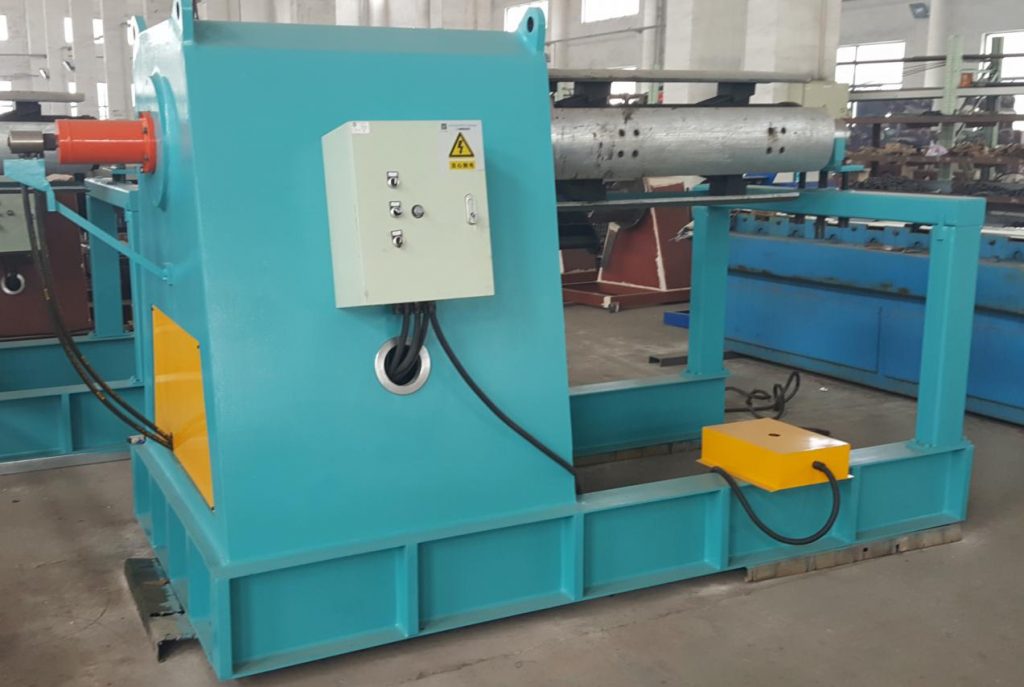

Автоматический гидравлический разматыватель 5 тонн

Гидравлический разматыватель предназначен для удержания и перемещения рулона стали. Разматыватель позволяет быстро менять рулоны стали с минимальными ручными усилиями. Разматыватель оснащён системой обратной связи, которая исключает необходимость поворота рулона валковым профилировщиком. Разматыватель будет поворачиваться по мере необходимости, снижая вероятность перемотки.

1. Максимальная масса рулона: 5000 кг
2. Внутренний диаметр рулона: 500-600 мм
3. Максимальный внешний диаметр рулона: 1300 мм
4. Максимальная ширина рулона: 1300 мм
5. Мощность двигателя размотки: 5,5 кВт
6. Мощность гидравлического расширительного двигателя: 3 кВт

---

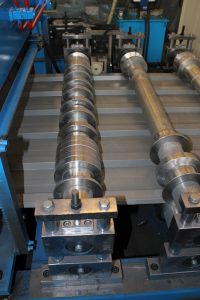

Профилегибочный станок

1. Материал катушки: GI, PPGI, SS, HR, CR. 235-550 МПа
2. Диапазон толщины: 0,2-0,8 мм
3. Скорость линии: 15-20 м/мин
4. Мощность главного двигателя: 7,5 кВт
5. Напряжение, частота, фаза машины: 440 В, 50 Гц, 3 фазы
6. Роликовая станция: 20 станций
7. Материал ролика: хромированная поверхность ASTM 1045 с твердостью 58-62 градуса, ЧПУ,
8. Диаметр вала: ￠76 мм, материал: ASTM1045 с закалкой и отпуском.
9. Трансмиссия: цепная
10. Основание станка выполнено сваркой из H beam
11. Машинная хромированная стойка, как и стойки
12. Для предотвращения несчастных случаев все приводные части имеют защитный кожух

---

Режущий узел

1. Тип резки: гидравлическая, соединена с гидравлическим блоком пробивки
2. Мощность резки гидравлическая, двигатель переменного тока 5,5 кВт
3. Рабочее давление гидравлики: 12-16 МПа
4. Резка после формовки: разрезаем лист перед формовкой на необходимую длину.
5. Движение резки: Профилегибочная часть работает БЕЗ остановок во время резки
6. Материал клинка:Cr12 с термообработкой
7. Измерение длины: автоматическое измерение длины энкодером, бренд: Omron
8. Допуск по длине: +/- 1.5mm на каждое готовое изделие

Управляющий блок

1. Программируемая настройка размеров профиля: будет предоставлена
2. Программируемый режущий блок, различная длина за один цикл программирования без ограничений по количеству (без остановки работающего оборудования)
3. Автоматическая остановка оборудования после завершения программы резки
4. Язык операционной системы: английский и китайский.
5. Напряжение, частота, фаза: 415 В, 50 Гц, 3 фазы
6. Неточность длины можно легко исправить.
7. Панель управления: кнопочный переключатель и сенсорный экран
8. Единица длины: миллиметр (переключается на панели управления)
9. Марка ПЛК: Panasonic
10. Марка преобразователя частоты: Yaskawa
11. Сенсорный экран: MCGS
