станок для профилегибки потолочных профилей

Профилегибочный станок для потолочных профилей производит лёгкий стальной каркас, на котором держится гипсокартонный потолок. Believe Industry выпускает такие линии с 2005 года, более 500 машин работают в 50 с лишним странах.

Ответ коротко: Профилегибочный станок для потолочных профилей формует оцинкованный рулон в потолочный профиль-шляпу, пристенный уголок, основной профиль POP, С-образный профиль подвесного потолка и стоечно-направляющий профиль. Стандартные линии работают со сталью 0,4 до 1,2 мм на 15 до 20 м/мин. Линии с летучими ножницами дают 30 до 40 м/мин, а допуск по длине остаётся в пределах 1,5 мм.

Что выпускает профилегибочный станок для потолочных профилей

Потолок это семейство профилей, а не одна деталь. Покупатель, который просчитал один профиль, обычно через год возвращается за второй машиной. Один профилегибочный станок для потолочных профилей можно оснастить под весь набор.

Профиль	Типовой размер (мм)	Толщина (мм)	Работа на объекте
Потолочный профиль-шляпа	22 глубина на 38 до 50 полка	0,40 до 0,80	Несёт потолочную плиту
Пристенный уголок (L)	25 x 25, 30 x 30	0,40 до 0,60	Периметровая окантовка и крепление кромки
Основной профиль POP	38 x 12, 50 x 15	0,60 до 1,00	Основная подвесная решётка
С-образный профиль подвесного потолка	50 x 19, 60 x 27	0,45 до 0,80	Вторичная решётка под основным профилем
Стоечный и направляющий профиль	50, 64, 76, 89, 92	0,45 до 1,20	Перегородки и потолочные откосы
Top hat	22 до 38 глубина	0,40 до 1,00	Обрешётка по прогонам и стропилам

Размеры подчиняются местной практике, а не единому стандарту. В США работают с глубиной 7/8 дюйма на стали 33 ksi по ASTM C645. В Китае выпускают DC50 x 19 по GB/T 11981. Профилегибочный станок для потолочных профилей, настроенный на один рынок, редко продаётся на другой без новых роликов.

Сверьте список с руководством по профилям для перегородок и гипсокартона прежде чем заказывать оснастку. Потолочный профиль-шляпа и профиль-шляпа близки по размеру, но различаются геометрией полки, и руководство по профилю-шляпе объясняет, где выигрывает каждый.

Марка и толщина рулона задают физический предел

Каждое решение по формовке следует из рулона. Профилегибочный станок для потолочных профилей, рассчитанный на 0,5 мм, не удержит допуск на 1,2 мм без дополнительных клетей и более жёсткой станины.

Рулон	Покрытие	Для чего	Примечание
DX51D+Z	Z120 до Z275	Потолочный профиль для интерьера	Проще формуется, меньше пружинения
SGCC	Z120 и выше	Обычные экспортные заказы	Широко доступен, стабильная цена
S250GD	Z275	Несущая стойка	Баланс прочности и формуемости
G550 (S550GD)	AZ150 или Z275	Тонкое сечение высокой прочности	Пружинение на 40 до 60 процентов выше
Aluzinc AZ150	AZ150	Приморские и влажные объекты	Стойкость определяет защита резаной кромки

Предел текучести и удлинение решают, пойдёт ли линия по данному рулону. У G550 минимальное удлинение 2 процента по AS 1397, запаса на вытяжку нет, поэтому последние две клети требуют перегиба 2 до 4 градусов, чтобы вернуть полку в прямой угол.

На приморских объектах цинковое покрытие важнее толщины. Z275 держит 20 лет в интерьере, а ржавчина начинается с резаной кромки, поэтому зазор ножей требует такого же внимания, как выставка роликов.

Ширина рулона берётся из развёртки, а не из готовой ширины. Для профиля 50 x 19 из 0,5 мм нужно около 150 мм полосы с учётом радиусов и отгибов полки. руководство по ширине рулона разбирает плоскую развёртку. руководство по выбору рулона охватывает марки стали.

Семь узлов, которые определяют качество профиля

Профилегибочный станок для потолочных профилей это цепь. Одна слабая клеть выходит скруткой через десять метров, и никакая правка это не скрывает.

1. Разматыватель. Одноопорный на 3 т, разжим ручной или гидравлический, внутренний диаметр рулона 508 мм. Гидравлическая прижимная лапа не даёт рулону ослабнуть на скорости.
2. Правильно-подающее устройство. Пять правильных роликов и один до трёх подающих. Боковые колёса выставляют ширину за минуту.
3. Сервоподача. Опция, и самый дешёвый способ поднять точность отверстий на профилях с пробивкой.
4. Формовочная секция. 10 до 16 клетей на сварной станине из двутавра. Вал из стали 45# с закалкой, ролики GCr15 на HRC 58 до 62.
5. Пробивной узел. Гидравлический или серво. Отверстия под подвесы и саморезы пробиваются в линии, что снимает вторую операцию сверления.
6. Отрезное устройство. Гидравлический отрез после профилирования на четырёхстоечном портале, нож Cr12MoV, гидростанция 5,5 кВт, допуск в пределах 1,5 мм.
7. Отводящий стол или автоштабелер. Штабелер окупается выше 12 м/мин, когда двое операторов уже не успевают.

Жёсткость станины покупатели пропускают. На 16-клетевом профилегибочном станке для потолочных профилей лёгкая станина играет первой, и профиль уходит после часа работы.

С какой скоростью реально работает станок для потолочных профилей

Заявленная скорость это скорость линии. Выпуск это штук в минуту, и на профилегибочном станке для потолочных профилей эту цифру задаёт способ резки.

Исполнение	Скорость линии	Допуск по длине	Подходит для
Гидравлический отрез после профилирования	15 до 20 м/мин	±1,5 мм	Одна смена, смешанные заказы
Сервоподача с гидрорезом	20 до 28 м/мин	±1,0 мм	Средний объём, профили с пробивкой
Летучие ножницы с серво	30 до 40 м/мин	±1,0 мм	Две или три смены, один профиль
Мультипрофиль на кассетах	12 до 18 м/мин	±1,5 мм	Широкая номенклатура, малые партии

Посчитайте до сравнения предложений. Потолочный профиль длиной 3 м на линии 20 м/мин сходит шесть или семь раз в минуту. На летучих ножницах при 40 м/мин выходит тринадцать. Формовочная секция здесь не предел. Предел это остановка на отрез.

Разброс 1,5 мм клинит шуруповёрт на объекте, когда пачка уходит длинной. Просите образец, отрезанный на рабочей скорости.

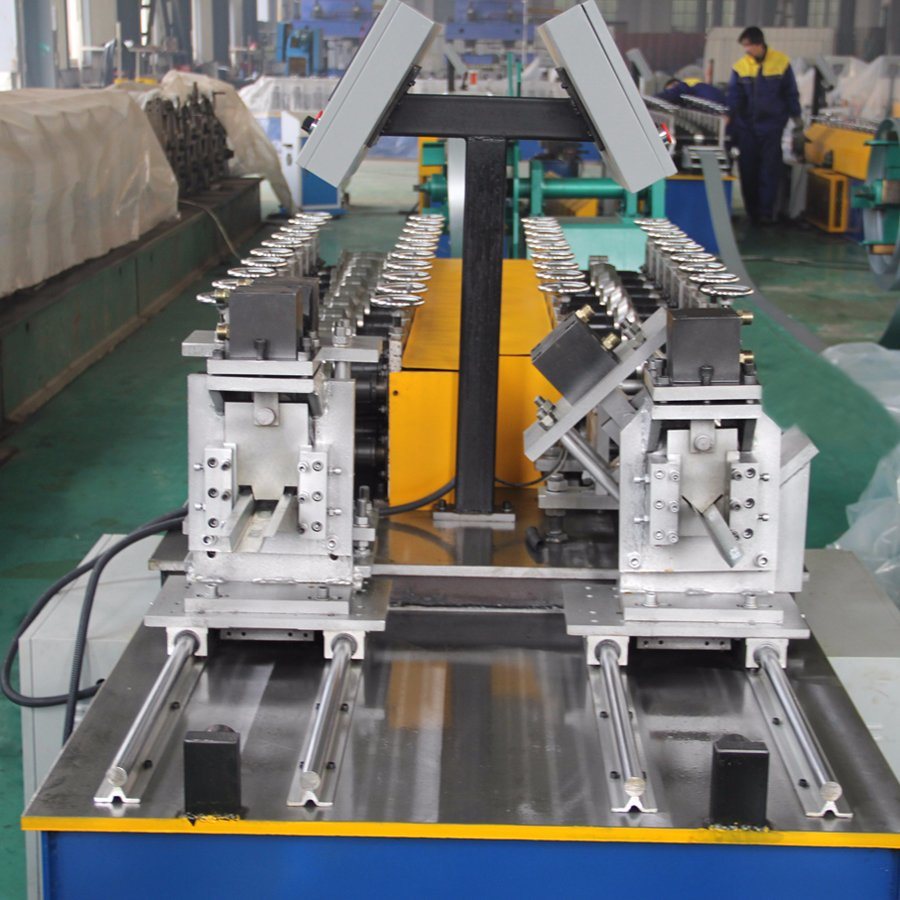

Исполнения 2 в 1, 3 в 1 и на кассетах

Большинство покупателей профилегибочного станка для потолочных профилей хотят два или три профиля с одной площади. Это дают две конструкции, и стоят они по-разному.

Общие валы несут два или три комплекта роликов на одних клетях, разнесённых кольцами. Переход занимает 3 до 6 часов с двумя наладчиками. Кассетная конструкция даёт каждому профилю свою раму на рельсах, и переход падает до 30 или 60 минут для одного оператора.

Исполнение 3 в 1 на общих валах дешевле кассетной линии и в обоих случаях работает с одним профилем за раз. Кассета окупается, когда партии малы, а номенклатура широка. Сравнение мультипрофильных станков даёт цифры по переходам.

Какой стандарт действует на вашем рынке

Когда сравниваете предложения на профилегибочный станок для потолочных профилей, ссылайтесь на стандарт, а не только на размер. Две линии могут заявлять 50 x 19 и расходиться по отгибу полки, марке стали и массе цинка.

Рынок	Стандарт	Что проверяет покупатель
США	ASTM C645, AISI S220	глубина 7/8 дюйма, текучесть 33 ksi, калибр
Европа	EN 14195, маркировка CE	Размеры, цинковое покрытие, декларация характеристик
Китай	GB/T 11981	DC50 x 19, DU38 x 12, цинк 120 г/м2 и выше
Австралия и Новая Зеландия	AS/NZS 4600, AS 1397	BMT, покрытие Z275 или AZ150
Страны Залива	Спецификация проекта, SASO на объектах Саудовской Аравии	Класс цинка под влажность, согласование подрядчика

Присылайте стандарт вместе с чертежом. AISI S220 заменил ASTM C645 в IBC 2015 года, а SFIA публикует таблицы сечений, по которым проектируют инженеры США. Профилегибочный станок для потолочных профилей по одному из этих документов и станок по EN 14195 отличаются в деталях, и разница видна на приёмке, а не на этапе предложения. страница стоечно-направляющего профиля применяет ту же логику к профилям перегородок.

Цена, срок и что их двигает

Однопрофильный профилегибочный станок для потолочных профилей это самый низкий вход в категорию лёгкого профиля. Сервоподача, пробивка в линии и штабелер двигают цену сильнее, чем формовочная секция.

Предложение определяют четыре пункта: число клетей, способ резки, комплекты оснастки и система управления. Десять клетей с гидроотрезом и шестнадцать с летучими ножницами различаются сильнее, чем ждёт покупатель на старте.

Срок на профилегибочный станок для потолочных профилей составляет 6 до 10 недель от подписанного чертежа до отгрузки, плюс 3 до 5 недель морской перевозки. руководство по ценам разбирает стоимость по узлам. Наши инженеры сверяют ваш чертёж с действующей линией до выставления предложения.

Частые вопросы о профилегибочном станке для потолочных профилей

В: Чем отличается станок для потолочных профилей от станка для стоечно-направляющего профиля?
О: Архитектура одна. Линия для стоек добавляет пробивку стенки под коммуникации и следует размерам перегородок. Потолочная линия работает с более лёгкими толщинами и короткими полками.

В: Какую толщину стали берёт профилегибочный станок для потолочных профилей?
О: 0,4 до 1,2 мм в стандарте. Выше 1,0 мм линии нужно больше клетей и более тяжёлая станина.

В: Сколько клетей нужно для потолочного профиля?
О: 10 до 12 для простого профиля-шляпы, 14 до 16 для С-образного профиля с отгибами и рёбрами жёсткости.

В: Может ли один профилегибочный станок для потолочных профилей выпускать два или три профиля?
О: Да. Исполнения 2 в 1 и 3 в 1 используют общие клети. Кассетные сокращают переход до менее часа.

В: Какой допуск по длине требовать?
О: 1,5 мм для гидроотреза, 1,0 мм для сервоподачи с летучими ножницами. Отрежьте образец на полной скорости до приёмки.

В: Какая марка рулона подходит для потолков в интерьере?
О: DX51D+Z с покрытием Z120 закрывает почти все внутренние работы. Для влажных объектов берите Z275, для несущего профиля S250GD.

В: Какое питание нужно линии?
О: 380 В, 50 Гц, три фазы, главный двигатель 5,5 до 7,5 кВт. Заказы для США и Канады строятся на 220 или 440 В, 60 Гц.

В: Сколько длится монтаж?
О: Три до пяти дней для однопрофильного станка для потолочных профилей с техником на объекте, плюс два дня пусконаладки. Каждый дополнительный комплект оснастки добавляет день.

Пришлите чертёж профиля с толщиной, маркой стали и нужной производительностью. В ответ вы получите число клетей и компоновку линии. Запросить цену чтобы начать.

---
