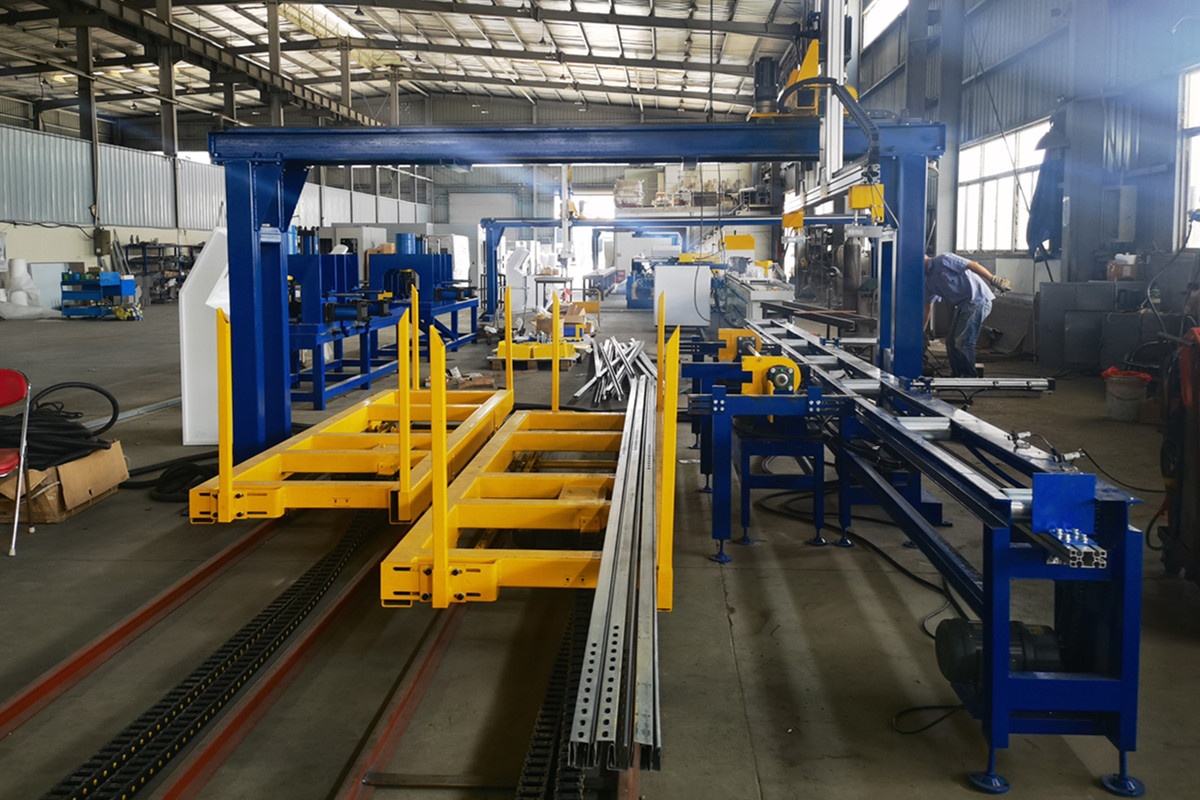

Penumpuk Otomatis

Penumpuk Otomatis Digunakan untuk menumpuk profil C, profil U, saluran struktural, dll., yaitu profil yang dibentuk dengan metode penggulungan secara otomatis.

Komponen Penumpuk Otomatis

Believe Industry Company telah mengembangkan desain baru mesin penumpuk otomatis untuk industri profil hasil pembentukan gulungan, yang terdiri dari konveyor, rak pembalik, penumpuk, kereta pengangkut, dan pengontrol HMI.

Konveyor

Konveyor ini berfungsi untuk memindahkan profil hasil pembentukan rol dari mesin pembentuk rol setelah pemotongan, dan digerakkan oleh motor. Panjang dan lebar total dapat disesuaikan. Ujung konveyor dilengkapi dengan blok posisi dan sensor untuk memastikan penumpukan sejajar.

Rak Terbalik

Dikendalikan oleh PLC untuk membalikkan saluran penyangga secara berurutan atau tidak, dipasang dengan blok yang mengacu pada profil untuk memastikan proses pembalikan stabil.

Penumpuk

Perangkat penumpuk berfungsi untuk menumpuk profil pembentuk gulungan sesuai program, yang merupakan bagian utama dari keseluruhan mesin penumpuk. Digerakkan oleh motor servo, posisi dan kecepatannya lebih presisi.

Mobil Pindahan

Pindahkan saluran penyangga yang telah ditumpuk ke area pengemasan. Area ini dilengkapi dengan 2 mobil untuk produksi cepat, misalnya, pindahkan mobil pertama ke area pengemasan, penumpuk akan menumpuk saluran penyangga ke mobil kedua, setelah penumpukan mobil kedua selesai, mobil pertama akan kembali ke area penumpukan.

Pengontrol HIM

Mengadopsi sistem PLC, pengoperasian layar sentuh, pilih pada layar sentuh saat mengubah spesifikasi produksi. Sesuaikan bentuk tumpukan sesuka hati pada evaluasi sentuh, pengaturan kecepatan.

Spesifikasi

1	Voltase	AC480V, 60Hz, 3 Fase
2	Daya Total	11,6KW (AC)
3	Motor Servo	Yaskawa
4	Peredam	Taiwan Faston
5	PLC	Siemens
6	Komponen Listrik	Schneider
7	Sensor	Schneider
8	Layar Sentuh	Weinview
9	Kecepatan Penumpukan	240 buah per jam
10	Lebar Penumpukan Maksimum	1000MM
11	Tinggi Pasak Maksimum	900MM
12	Penggerak Stacker	3 KW
13	Motor pengangkat dan penurun tumpukan	2 KW
14	Daya Motor Konveyor	1,5 KW
15	Tenaga Mobil Pindah Keluar	1,5 KW
16	Diperlukan pemasok udara.	0,55-0,8 MPa
17	Dimensi	13500mm x 4000mm x 3800mm
18	Dimensi Rak Konveyor	3500mm x 700mm x 700mm

Percayalah pada Perusahaan Industri memiliki rangkaian lengkap mesin pembentuk rol, penumpuk otomatis untuk berbagai kebutuhan, Hubungi kami Sekarang untuk informasi lebih lanjut.
