Utama / mesin pembentukan profil untuk dulang kabel

mesin pembentukan profil untuk dulang kabel

Bekas Gulung Dulang Kabel adalah untuk menghasilkan pelbagai lebar dulang kabel, penutup dulang kabel, tangga dulang kabel mengikut keperluan.

Parameter Teknikal Bekas Gulung Dulang Kabel

Susun atur Talian Dulang Kabel

susun atur barisan pengeluaran dulang kabel
Membuka gelung– Meratakan– Menyumpan dan Menebuk– Membentuk Gulung– Memotong– Mengumpul

Komponen Mesin Dulang Kabel

  1. Pembuka gulungan hidraulik
  2. Mesin Meratakan
  3. Servo Feeder dan Punch Press
  4. Mesin Roll Forming
  5. Pemotongan Penjejakan
  6. Mengumpul Meja
  7. Panel Kawalan
  8. Stesen hidraulik

Pengenalan Ringkas M/C

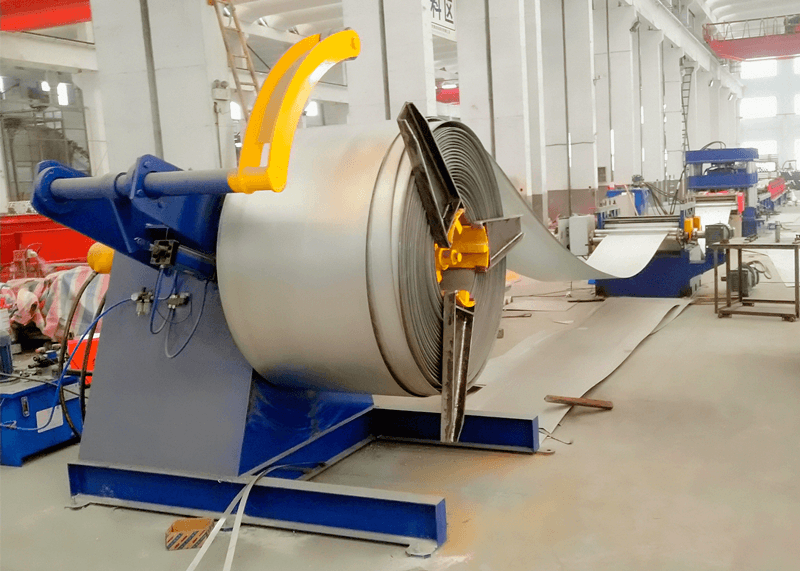

Pembuka gulungan hidraulik

8 Tan Uncoiler
  1. Kapasiti Memuatkan: 8 Tan
  2. ID gegelung: 460-520 mm
  3. OD gegelung: Max 1500 mm
  4. Lebar Maks : 1000 mm
  5. Kuasa Kembangkan Hidraulik: 5.5 KW
  6. Kuasa Menyahgelung Elektrik: 5.5 KW
  7. Kelajuan membuka gegelung: 15 m/min

Perata Sembilan Penggelek

mesin meratakan
  1. Lebar Maks: 1000 mm
  2. Ketebalan Maks: 3 mm
  3. Kuantiti penggelek: 9
  4. Kuasa Motor: 4 KW
  5. Gulung Cubit Dan Gulung Meratakan Laraskan: Putar roda tangan secara manual untuk melaras

Servo Feeder dan Punch Press

Mesin tebuk
  1. Kuasa Motor Servo: 2.9 KW
  2. Kelajuan Penyuapan: 20 m/min
  3. Kapasiti Tebuk Tekan: 160-350 Tan
  4. Kelajuan Punch: 80 kali/min
  5. PLC Terkawal: Siemens
  6. Skrin Sentuh: Siemens
  7. Punch Die: Cr12 Mov, HRC58-62

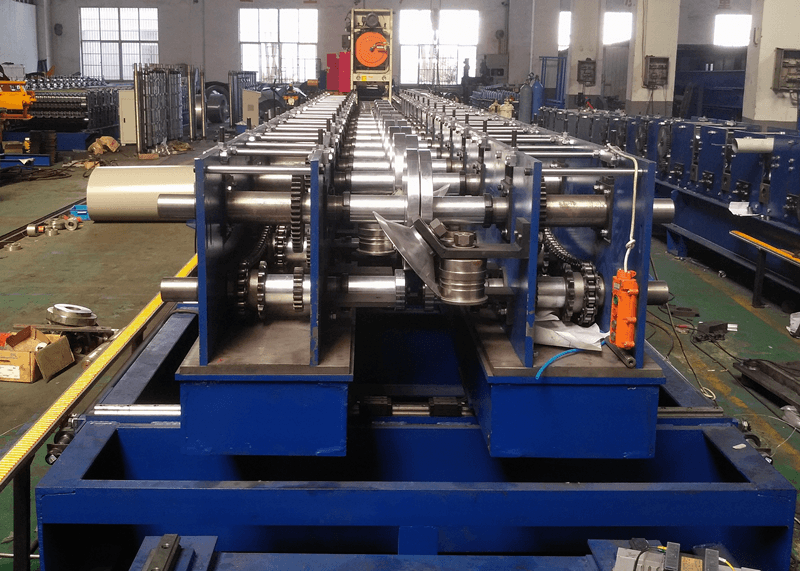

mesin pembentukan profil untuk dulang kabel

bekas gulungan dulang kabel
  1. Ketebalan Gegelung: 0.8-1.5mm
  2. Stesen Roll: 20 Set
  3. Bahan Aci: 40Cr, diameter 70mm, HB 220-260
  4. Bahan Penggelek: GCR15, rawatan pelindapkejutan, HRC58-62°
  5. Kuasa Motor: 7.5KW* 2
  6. Kelajuan Pembentukan: 8-15 m/min
  7. Kaedah Didorong: Gear dan Rantai
  8. Kuasa pelarasan ketinggian: 1.5KW* 2
  9. Kuasa pelarasan lebar: 2.2KW
  10. Kuasa Pemotongan Hidraulik: 5.5KW

Panel Kawalan

  • Talian penuh dikawal oleh sistem kawalan PLC dengan skrin sentuh dan operasi butang untuk mencapai interaksi manusia-PLC.
  • Pengendali boleh memantau atur cara tetapan (kawalan boleh atur cara) dan mengubah suai parameter untuk mengawal talian. Juga boleh menyemak status berjalan, parameter dan petunjuk ralat dll.
  • Jenis operasi: suis dua jenis automatik / manual.
    1. Dalam kedudukan manual: boleh menjalankan secara berasingan setiap bahagian mesin.
    2. Dalam kedudukan auto: boleh menjalankan baris penuh. Perhentian kecemasan memastikan keselamatan peralatan dan pengendali.
  • Bahasa Operasi: Inggeris & Cina
  • Fungsi Pengawasan Seluruh Talian: untuk mencapai keadaan pergerakan barisan pengeluaran pengawasan, merealisasikan pengawasan keadaan pengeluaran ke pelbagai lokasi.
  • Fungsi Pengesanan Kegagalan: meneruskan pemeriksaan penggantian isyarat barisan pengeluaran, pemeriksaan mengikut urutan, menemui kesilapan, dan memberi penggera untuk menghentikan mesin.

Believe Industry Company mempunyai rangkaian penuh mesin membentuk gulungan untuk sistem dulang kabel. Hubungi kami sekarang untuk maklumat lanjut
