เครื่องขึ้นรูปม้วนรางน้ำฝนและแผ่นปิดชายคาแบบสองม้วน
เครื่องขึ้นรูปม้วนรางน้ำฝนและแผ่นปิดชายคาแบบสองม้วน

เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว

ของเรา เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว เป็นระบบการผลิตอัตโนมัติเต็มรูปแบบ โดยมีนวัตกรรมหลักอยู่ที่การออกแบบแบบสองแถว การออกแบบนี้ผสานรวมหน่วยขึ้นรูปอิสระสองหน่วยไว้ในโครงสร้างที่แข็งแรงทนทานเพียงโครงสร้างเดียว ซึ่งช่วยลดต้นทุนอุปกรณ์และเพิ่มประสิทธิภาพการใช้พื้นที่โรงงานสำหรับลูกค้า.

คำอธิบายเครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว

ของเรา เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว เป็นระบบการผลิตอัตโนมัติเต็มรูปแบบ โดยมีนวัตกรรมหลักอยู่ที่การออกแบบแบบสองแถว การออกแบบนี้ผสานรวมหน่วยขึ้นรูปอิสระสองหน่วยไว้ในโครงสร้างที่แข็งแรงทนทานเพียงโครงสร้างเดียว ซึ่งช่วยลดต้นทุนอุปกรณ์และเพิ่มประสิทธิภาพการใช้พื้นที่โรงงานสำหรับลูกค้า.

เครื่องจักรนี้ผลิตอะไร?

นี้ เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว ได้รับการออกแบบมาโดยเฉพาะเพื่อผลิตส่วนประกอบสำคัญสองอย่างสำหรับวัสดุมุงหลังคา:

  • ​รางน้ำฝน:รางระบายน้ำเหล่านี้ติดตั้งตามแนวชายคาของหลังคาเพื่อรวบรวมและระบายน้ำฝนออกจากฐานรากของอาคาร ซึ่งจะช่วยป้องกันความเสียหายจากน้ำและการกัดเซาะของดิน.

  • ​แผ่นปิดชายคา:ชิ้นส่วนเหล่านี้เป็นส่วนประกอบยาวตรงที่ติดตั้งตามขอบด้านล่างของหลังคาและยึดติดแน่นกับปลายของคานหลังคา ทำหน้าที่เป็นโครงสร้างรองรับรางน้ำและช่วยให้แนวหลังคาดูสวยงามและเรียบร้อยยิ่งขึ้น.

โปรไฟล์รางน้ำฝนและแผ่นปิดชายคา

ประเภทวัสดุ

เหล็กม้วนสี เหล็กม้วนชุบสังกะสี ฯลฯ

ความหนาของวัสดุ

0.3-0.8 มม.

น้ำหนักคอยล์

รับน้ำหนักได้สูงสุด 3000 กก.

ม้วน Width

ประมาณ 300 มม. (ขึ้นอยู่กับรูปทรงของลูกค้า)

ผังเครื่องจักรและส่วนประกอบหลัก

เค้าโครงเครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบแถวคู่

ขั้นตอนการทำงาน: การคลายขดลวด — การป้อนและนำทาง — การขึ้นรูปม้วน — การตัด — การรวบรวม

เลขที่.

 ส่วนประกอบเครื่องจักร

ปริมาณ

1.

 เครื่องคลายขดลวดไฮดรอลิก 3 ตัน

 1 ชุด

2.

 เครื่องขึ้นรูปม้วนหลัก

 (ดีไซน์แถวคู่)

 คู่มือการให้อาหาร

 2 ชุด

 หน่วยขึ้นรูปม้วน

 2 ชุด

 อุปกรณ์ตัด

 2 ชุด

3.

 โต๊ะสะสม

 6 เมตร

4.

 ระบบควบคุมไฟฟ้า

 1 ชุด

5.

 ระบบไฮดรอลิก

 1 ชุด

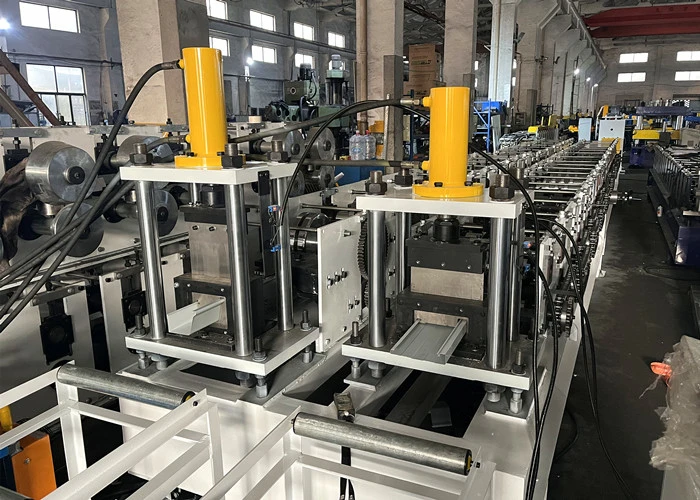

เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบแถวคู่ในสถานที่

ข้อมูลจำเพาะทางเทคนิคโดยสังเขป

ตารางด้านล่างนี้แสดงรายละเอียดพารามิเตอร์มาตรฐานของเรา เครื่องขึ้นรูปรางน้ำฝนและแผ่นปิดชายคาแบบสองแถว, พร้อมตัวเลือกที่ปรับแต่งได้ทั่วไปเพื่อให้เหมาะกับความต้องการเฉพาะของคุณ.

1

สถานีลูกกลิ้ง

รางน้ำฝน: 18 ขาตั้งพร้อมม้วนด้านข้าง

แผ่นปิดขอบหลังคา: 16 แผ่น

2

วัสดุเพลา

40 Cr, เส้นผ่านศูนย์กลาง 70 มม., HB 220-260

3

วัสดุลูกกลิ้ง

เหล็กกล้าเบอร์ 45 ผ่านกระบวนการชุบแข็งและอบคืนตัว เคลือบโครเมียมหนา 0.05 มม.

4

กำลังมอเตอร์

7.5 กิโลวัตต์

5

ความเร็วในการขึ้นรูป

10-15 เมตร/นาที

6

วิธีการที่ขับเคลื่อน

ระบบขับเคลื่อนโซ่แบบสองแถวขนาด 1.0 นิ้ว

7

กำลังมอเตอร์ไฮดรอลิก

4 กิโลวัตต์สำหรับตัด

8

ตลับลูกปืน

ตลับลูกปืน NSK

9

วัสดุใบมีด

Cr12 Mov, HRC58-62°

10

แรงดันไฮดรอลิก

12-16 MPa

11

ความคลาดเคลื่อนของความยาวในการตัด

±1 มม.

บริการของเราทั้งก่อนและหลังการสั่งซื้อ

1. คุณจะต้องแจ้งรายละเอียดคุณสมบัติของผลิตภัณฑ์ที่ต้องการผลิตให้เราทราบอย่างละเอียด.
2. ทีมวิศวกรของเราจะตรวจสอบความต้องการและรายละเอียดทางเทคนิคของคุณ จากนั้นจะส่งใบเสนอราคาพร้อมทั้งแนะนำการกำหนดค่าเครื่องจักรที่เหมาะสมให้คุณพิจารณา.
3. เมื่อคุณอนุมัติใบเสนอราคาแล้ว เราจะออกใบแจ้งหนี้ชั่วคราว (Proforma Invoice หรือ PI) สำหรับการชำระเงินดาวน์.
4. ภายในสองสัปดาห์หลังจากได้รับเงินมัดจำ เราจะส่งแบบแปลนผังฐานเครื่องจักรและแบบร่างการออกแบบลูกกลิ้งให้.
5. ตลอดกระบวนการผลิต เราจะแจ้งความคืบหน้าเป็นระยะ พร้อมทั้งส่งภาพถ่ายประกอบขั้นตอนการผลิตให้ด้วย.
6. เราขอความกรุณาให้ท่านส่งวัสดุสำหรับการทดสอบล่วงหน้า เนื่องจากเครื่องจักรทุกเครื่องได้รับการทดสอบอย่างเข้มงวดเพื่อให้ตรงตามข้อกำหนดด้านประสิทธิภาพเฉพาะของลูกค้า.
7. เมื่อการทดสอบเสร็จสิ้น เราจะจัดทำวิดีโอสาธิตการทำงานของเครื่องจักรให้ และท่านสามารถนัดหมายเพื่อตรวจสอบเครื่องจักรที่โรงงานของเราได้.
8. เครื่องจักรจะถูกจัดส่งเมื่อได้รับการชำระเงินส่วนที่เหลือครบถ้วนแล้ว.
9. หลังจากเครื่องจักรมาถึงสถานที่ของคุณแล้ว เราจะจัดเตรียมคู่มือการใช้งานและเอกสารเพิ่มเติมใดๆ ที่จำเป็นเพื่อสนับสนุนการติดตั้งและการทดสอบระบบ.
10. สำหรับเครื่องจักรที่ไม่ซับซ้อน ลูกค้ามักจะติดตั้งและทดสอบการใช้งานด้วยตนเอง โดยได้รับการสนับสนุนจากระยะไกลผ่านวิดีโอแนะนำ สำหรับระบบที่ซับซ้อนกว่า เรามีบริการให้ความช่วยเหลือถึงที่โดยวิศวกรด้านเทคนิคของเรา เพื่อให้มั่นใจได้ว่าการติดตั้งและการทดสอบการใช้งานเป็นไปอย่างถูกต้อง.
11. เราให้บริการสนับสนุนด้านเทคนิคตลอดอายุการใช้งานสำหรับอุปกรณ์ทุกชนิด.

น้ำหนัก 5000-8000 กก.
ขนาด 12000 × 1500 × 1500 มิลลิเมตร
