Oluşturulan veya Genişletilen Oluklar, Rulo Şekillendirme Makinesi Tasarımını Etkiler

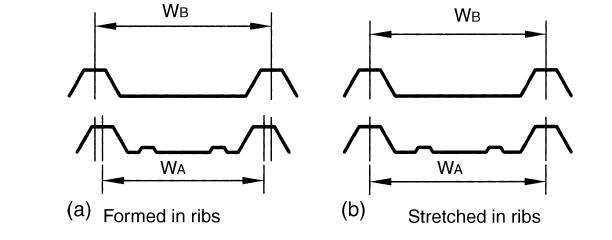

Oluşturulmuş veya Gerilmiş Oluklar

Genellikle, nispeten sığ oluklar görünümü iyileştirmek, merkezdeki dalgalanmayı en aza indirmek veya ürüne mukavemet kazandırmak için tasarlanır. Oluklar ya şekillendirilebilir ya da düz alana doğru uzatılabilir.

Flütlerin şeklini veya taslağını nerede oluşturmalıyım?

Eğer flütler rulo şeklinde şekillendiriliyorsa, daha geniş şeritlere ihtiyaç duyarlar.Açılan oluklar, bitişik alanlardan malzeme alır ve ek malzemeye gerek kalmaz. Oluşturulan veya uzatılan oluklar ilk geçişlerde, son geçişlerde veya bunların arasında oluşabilir. Olukların oluşturulacağı adımlar genellikle ürünün türüne, beklenen şaft sapmasına ve tasarımcının deneyimine bağlıdır.

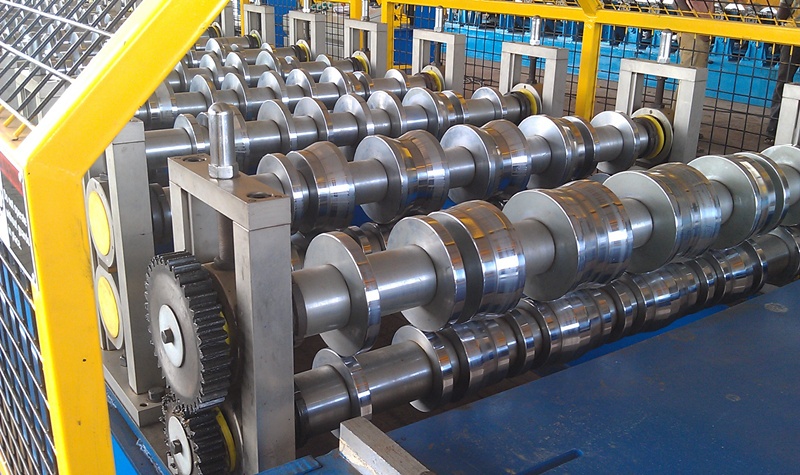

Oluklar ilk geçişlerde oluşturulduğunda, genellikle malzeme yanlardan çıktığı için silindirle şekillendirilirler. Ve eğer oluklar son geçişlerde gerilirse, kesit silindirler tarafından bastırılır, böylece malzeme yan dudaklardan oluklara kaymaz.

Bir diğer yöntem ise tüm flütleri tek bir özel işlemde germektir. Germe işlemi, haddeleme işlemine göre önemli ölçüde daha yüksek kuvvetler gerektirdiğinden, olukların gerilmesi genellikle daha büyük şaft çapları gerektirir. Malzeme kesit boyunca gerildiğinde, uzunlamasına yönde "büzülecektir". Kısaltılmış uzunluk, dalgalanmayı en aza indirmeye veya ortadan kaldırmaya yardımcı olacaktır.

En iyi ritimleri nasıl elde edersiniz?

Genişletilmiş oluklar dalgalanmayı azaltmaya daha çok yardımcı olur, ancak derinlikleri malzemenin uzamasıyla sınırlıdır. Malzemenin uzaması olukların derinliğini sınırlıyorsa, o zaman tFlütler belirli bir derinliğe kadar şekillendirilebilir; örneğin, nihai derinliğin 2/3'ü kadar ve son 1/3'lük kısım uzatılarak şekillendirilebilir. Bu kombinasyon, malzemeyi çatlatmadan doğru derinliği sağlayacaktır.
