çelik döşeme sacı roll forming makinesi

çelik döşeme sacı roll forming makinesi Bu malzeme, 2,0 mm'ye kadar kalınlıkta ve 550 MPa akma dayanımına sahip metal zemin kaplamaları üretmek için kullanılır.

çelik döşeme sacı roll forming makinesi Özellikler

Çelik Zemin Kaplaması Nedir?

Kompozit çelik döşeme, çeliğin yüksek çekme dayanımını betonun basınç dayanımıyla birleştirerek tasarım verimliliğini artırır ve belirli bir alanı kaplamak için gereken malzeme miktarını azaltır. Ek olarak, kompozit çelik kirişlerle desteklenen kompozit çelik döşemeler, destek elemanları (örneğin C aşıklar, Z aşıklar, H çelikler) arasında daha büyük mesafeleri kapsayabilir ve önceki inşaat yöntemlerine kıyasla daha düşük hareketli yük sehimine sahiptir.

Kompozit Zemin Kaplamasının Avantajları

• Hızlı inşaat
• Ağırlıktan tasarruf
• Kolay kurulum
• Daha az beton kullanımı
• Yangına dayanıklı

Kompozit Zemin Kaplama Çeşitleri

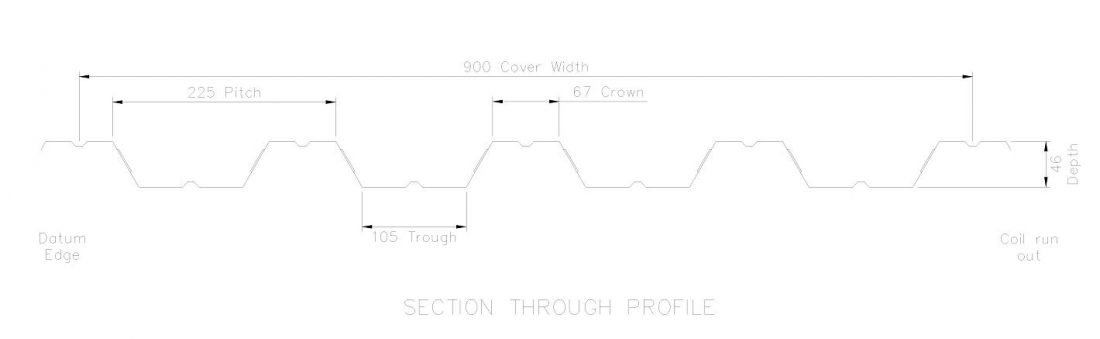

Normal tasarım metal zemin döşemesi

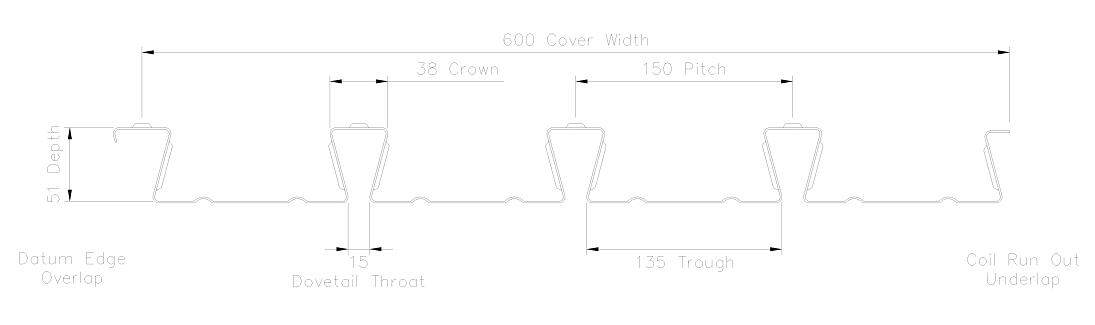

Geriye Dönük Metal Zemin Güverte

Yeni tasarım Metal Zemin Kaplaması

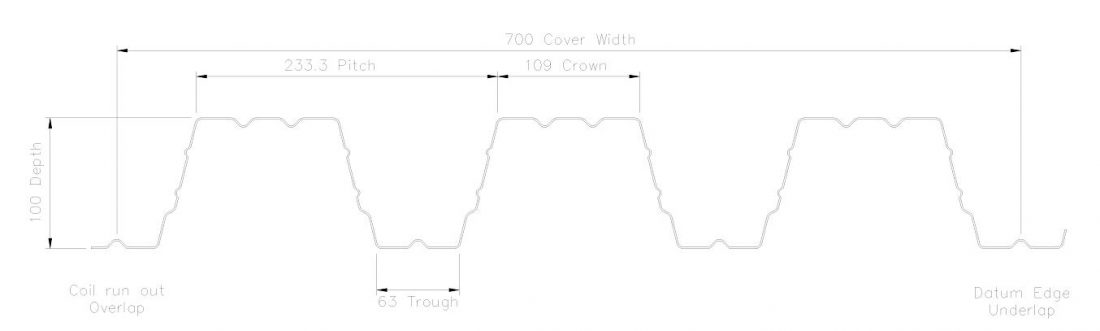

Derin Profil

Zemin Kaplama Makinesi Bileşenleri

1. 5 Ton Kapasiteli Bobin Açıcı
2. Rulo Şekillendirme Makinesi
3. Kesme ekipmanı
4. Hidrolik ünite
5. Kontrol kabini
6. Toplama Masası

Zemin Kaplama Rulo Şekillendirme Makinesinin Kısa Özellikleri

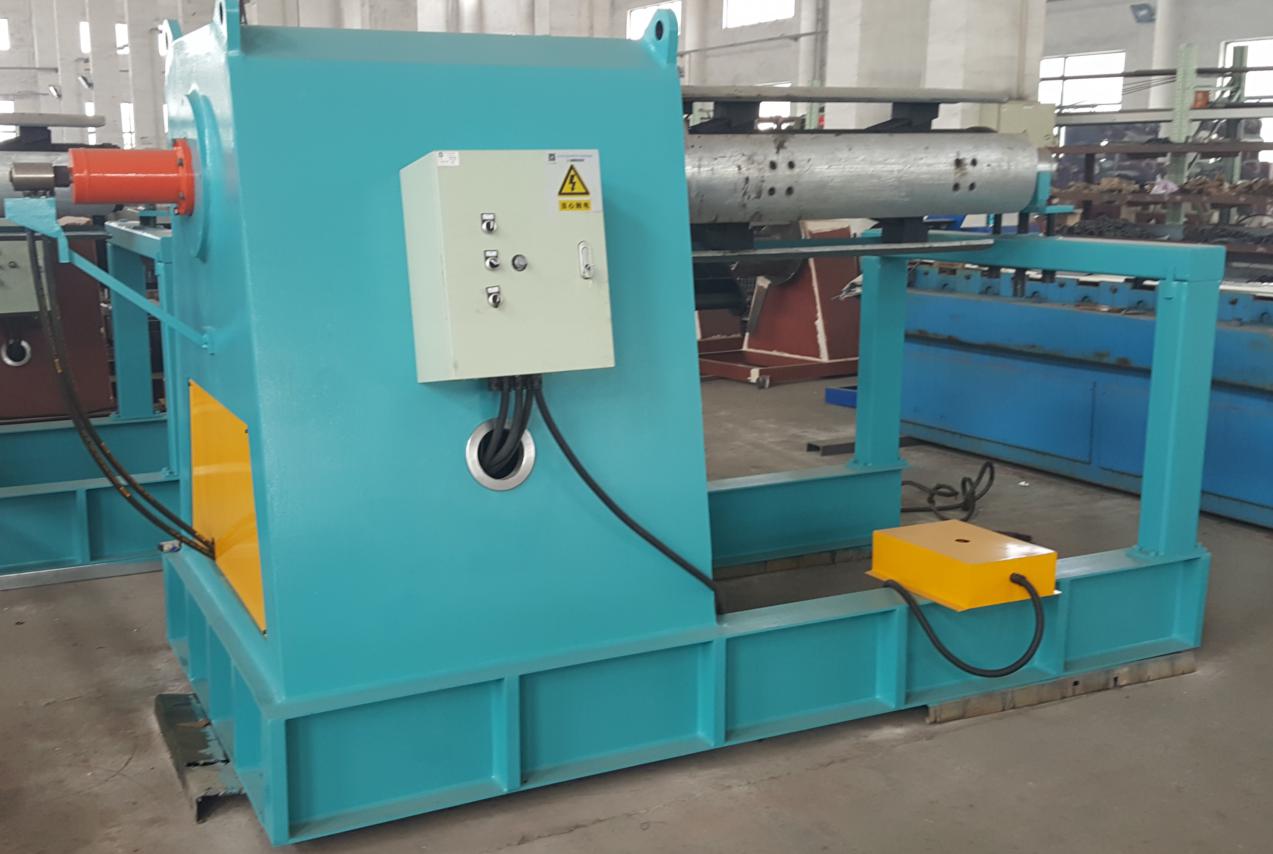

Bobin arabalı hidrolik açıcı

1. Elektrikli açma, hidrolik gevşetme ve gerdirme
2. Maksimum kapasite: 11 Ton
3. D：508mmO.D：1350mm
4. Maksimum genişlik: 1350 mm
5. Hidrolik güç: 5,5 kW, Açma motoru gücü: 5,5 kW

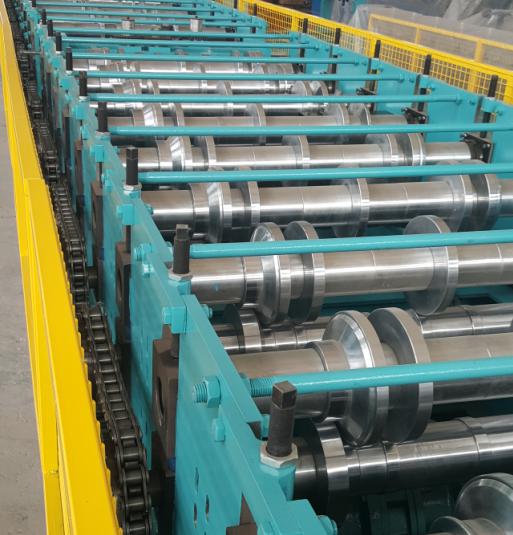

Rulo Şekillendirme Makinesi

1. H tipi çelik ve çelik levha kaynaklı, yan duvar kalınlığı 30 mm, 500 mm kaliteli H tipi çelik kullanılmıştır.
2. Rulo Şekillendirme Silindirleri İstasyonu: 32, çeşitli yan rulolar
3. Mil Çapı: 120 mm
4. Mil Malzemesi: Isıl İşlem Görmüş 45# Çelik, HRC50~55
5. Silindir Malzemesi: GCR 15(ASRM a295:1998(0,05 mm kalınlığında sertleştirme işlemi ve krom kaplama uygulanmış çelik)
6. Motor Gücü: 15KW*3 Siemens marka
7. Güç Aktarımı: Gears&Chains tarafından (2,5 inç tekli)
8. Hız Kontrolü: Frekans İnvertörü ile
9. Makinenin hızı: 10-15 m/dak

Kesim Cihazı

1. Kesme Kalıbı Malzemesi: Sertleştirilmiş İşlem Görmüş Cr12 Çelik, HRC 60-62
2. Kesim Uzunluğu ve Miktarı: Müşteriler PLC dokunmatik ekranından uzunluğu ve miktarı ayarlayabilirler.
3. Hidrolik İstasyon Gücü: 5,5 KW
4. Kesme Uzunluğu Toleransı: +/-2 mm

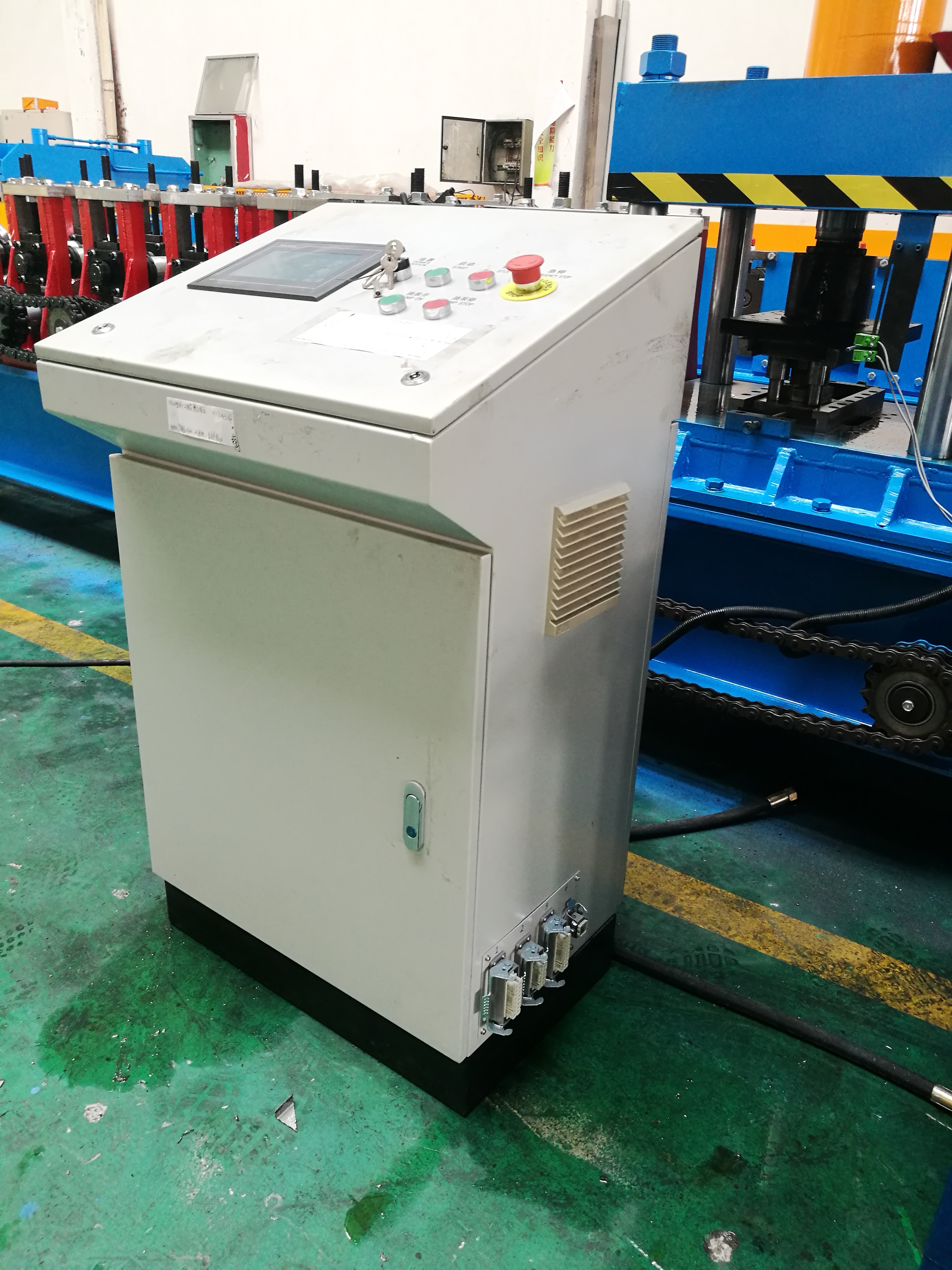

Kontrol Sistemi

1. İşçi, toplam 20 grup halinde ürünün uzunluğunu ve miktarını dokunmatik ekran üzerinden girer; dokunmatik ekran makinenin çalışma durumunu gösterir.,
2. PLC Kontrol Kutusu: 700mm x 1000mm x 300mm
3. Bilgisayar Kontrol Sistemi: Mitsubishi PLC
4. Frekans çevirici: Mitsubishi
5. Encoder: Omron Marka
6. Limit şalteri: Omron
7. Kontrol Sistemi Gücü: Aşırı Yük Koruması
8. Hidrolik İstasyonun Basıncı: ≧12Mpa
9. Akım: 415 V Doğru Akım, 50 Hz, 3 Faz

Believe Industry Company Farklı ihtiyaçlara yönelik eksiksiz bir rulo şekillendirme makinesi yelpazesine sahibiz. Örneğin: Çatı mahya kapağı rulo şekillendirme makinesi, bemo sac rulo şekillendirme makinesi, dikey raf rulo şekillendirme makinesi, Bize Ulaşın Şimdi!
