Rulo Şekillendirme Fabrikası Rulo Tasarımına Etki Ediyor

Darren Mao
8 Nisan 2019

Projeniz için bir Profil Makinesi mi gerekiyor?

Believe Industry'dan ücretsiz teklif alın — 15 yılı aşkın özel profil bükme makinesi imalatı.

Rolls tasarımı Rulo şekillendirme makinesiyle uyumlu olmalıdır. Rulo tasarımcısının, ekipmanın tüm ilgili boyutlarına ve etkileyebilecek diğer verilere sahip olması gerekir. Rulo tasarımı. Aksi takdirde makine çok pahalıya mal olur.

Değirmen türleri merdane tasarımını etkiler.

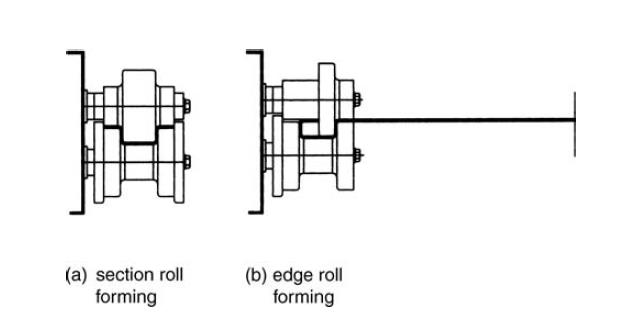

Konsol Değirmeni

Bu tip değirmenlerde şekillendirilebilir şerit genişliği, kısa şaftların uzunluğuyla sınırlıdır. Geniş şeridin yalnızca bir kenarı şekillendirilecekse, karşı kenarın uygun şekilde yönlendirilmesi gerekir. Bu durumda, şekillendirme için kullanılan tüm malzemenin tahrik tarafından alınması ve sac kılavuzunun merdanelerin operatör tarafına yerleştirilmesi daha pratiktir.

Çift Gövdeli Hat

Birbirine bakan iki konsol tipi haddehane, şeridin her iki kenarını aynı anda şekillendirir; bu haddehaneye çift haddehane denir. Haddehanelerden birini veya her ikisini içeri ve dışarı doğru ayarlamak, haddehanenin sınırları dahilinde çeşitli genişliklerde rulo şekillendirmeyi mümkün kılar.

Rulo tasarımcısı aşağıdaki hususları dikkate almalıdır:

Maksimum rulo uzunluğu sınırlıdır.
Merdanelerin uçlarındaki şekillendirme basıncı milleri bükebilir.
Daha geniş profiller üretilirken, haddehanenin merdane şekillendirme tezgahları arasına destekler yerleştirilmesi gerekmektedir.
En kısa profilin minimum uzunluğu, rulo standları arasındaki mesafenin iki katı artı 50 mm'den az olmamalıdır.
Bu freze makinesinin eğrilmesini önlemek için daha fazla kılavuza ihtiyacı var.

Çift Şaftlı Değirmen

Çift taraflı haddehaneye kıyasla, bu tasarım haddehane aynı şaft çapı ve merdane uzunluğuyla 50% daha yüksek kapasiteye sahip olacaktır.

Çift kademeli haddehaneler için merdane tasarımı yapılırken dikkate alınması gereken unsurların çoğu, çift kademeli şaftlı haddehaneler için de dikkate alınmalıdır. Aradaki fark, eklenen manşonlar nedeniyle, şaftlı haddehanenin merdane çaplarının daha büyük olması ve yatay merkezlerin genellikle daha büyük olmasıdır. Ürün için ayarlanabilir orta destek makaraları miller üzerine monte edilebilir.

Standart Değirmen

Çoğu rulo şekillendirme makinesinin şaftları her iki ucunda da yataklarla desteklenir. Daha önce bahsedilen faktörlerin çoğu ve birkaç diğer faktör de standart makineler için dikkate alınmalıdır.
