línea de corte longitudinal simple

¿Desea obtener más información sobre el precio de una línea de corte longitudinal simple? ¿Cuál es la velocidad aproximada de la línea, de 20 m/min? ¿Cuál es una buena opción para una pequeña empresa?.

Precio de la línea de corte longitudinal simple

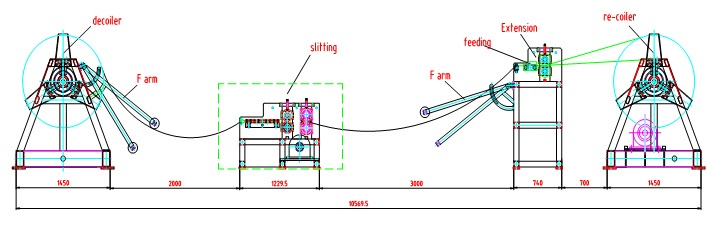

Disposición de una línea de corte longitudinal simple

Disposición simple de la línea de corte longitudinal: Desenrollador, alimentación y guiado, nivelación, corte longitudinal, corte (opcional), tensión y predivisión, rebobinado.

Breve información de la línea de corte longitudinal simple

Ancho de bobina: Máx. 1250 mm
Espesor: 0,5-1,5 mm
Velocidad de línea: 8-15 m/min ajustable
Número de cortes: Máx. 8
Peso de la bobina: Máx. 10
Ancho mínimo de corte: 20 mm

Parámetros técnicos principales

Desenrollador hidráulico de 10 toneladas con carro portabobinas

El desenrollador sirve para desenrollar las bobinas para introducirlas en el dispositivo de corte.

Capacidad de carga: Máx. 10 toneladas
D de la bobina madre: 460-520 mm (personalizado)
D de la bobina madre: 1500mm
Ancho de la bobina: Máx. 1350 mm
Material del eje principal: 40CR
Velocidad de desenrollado: 0-15 m/min
Potencia hidráulica para expansión: 3KW
Potencia eléctrica para desenrollado: 5,5KW
Equipado con brazo de presión húmedo neumático, sensor. (Para garantizar que la velocidad de desenrollado esté sincronizada con el dispositivo de corte)
Capacidad de elevación del carro portabobinas: Máx. 10 toneladas
Velocidad de movimiento: 5 m/min
Distancia de elevación: Máx. 350 mm
Distancia de movimiento: Máx. 2000 mm

Dispositivo de alimentación, nivelación y corte

Utiliza una barra guía y un bloque deslizante para controlar el ancho y la posición de la chapa de acero. La bobina se guía a la posición correcta y se transporta al equipo de perfilado. La máquina cortadora cuenta con tres rodillos de presión de goma para impulsar la chapa. Transfiere la potencia del motor principal a los rodillos mediante cadenas y ruedas dentadas, y también transfiere la bobina. Este dispositivo corta la chapa, ajusta la cuchilla y permite cortar diferentes tamaños. Además, incluye un dispositivo guía que facilita el ajuste manual del tamaño de corte.

Tipo: Alimentación con 2 rodillos, nivelación con 7 rodillos.
Potencia de corte: 11 KW, control de velocidad de frecuencia
Diámetro del eje: 120 mm
Material del eje: 40Cr, templado (HB220-260)
Material de la cuchilla: CR12 MOV
Cantidad de cortadores: 10 pares (con 5 pares de repuesto)
Precisión de corte: +/-1 mm
Velocidad de corte: 0-20 m/min
Equipado con rebobinador de chatarra

Dispositivo de pre-división y tensión

El dispositivo se encuentra delante del rebobinador y está montado junto con el rebobinador, extiende la lámina de modo que se puede enrollar una bobina apretada; también tiene una partición para dividir la lámina por separado.

Método de tensión de presión hidráulica
Presión de trabajo: 8 Mpa, ajustable
10 anillos pre-divididos de París
Trabajo pasivo

Carro enrollador y bobinador

Capacidad de carga: Máx. 10 toneladas
Diámetro interior de la bobina madre: 460-520 mm (personalizado)
Diámetro exterior de la bobina madre: 1500 mm
Ancho de la bobina: Máx. 1350 mm
Material del eje principal: 40CR
Velocidad de desenrollado: 0-15 m/min
Potencia hidráulica para expansión: 3KW
Potencia eléctrica para rebobinado: 11 KW
Equipado con brazo prensador hidráulico húmedo, sensor.
Capacidad de elevación del carro portabobinas: Máx. 10 toneladas
Velocidad de movimiento: 5 m/min
Distancia de elevación: Máx. 350 mm

Panel de control PLC

El sistema de control de esta máquina utiliza una estructura modular y un cableado práctico y sencillo, además de facilitar su mantenimiento. La consola de operación independiente facilita la comunicación entre el operador y la máquina. Su funcionamiento es sencillo y estable, pudiendo elegirse entre manual o automático.

Sistema de control: Sistema de control PLC de Panasonic
Pantalla táctil: Marca MCGS (marca famosa china)
Encoder: marca Omron
Inversor: Marca Yaskawa
Corriente: 380 V CC, 50 Hz, trifásica
Adopta un conector de aviación para facilitar la conexión del cableado.
Si la máquina está equipada con un dispositivo de corte, el codificador será Omron

Estación hidráulica
