Judul SEO Mesin Pembentuk Saluran Penyangga Surya: 5 Solusi Pukulan & Panduan Lengkap 2026

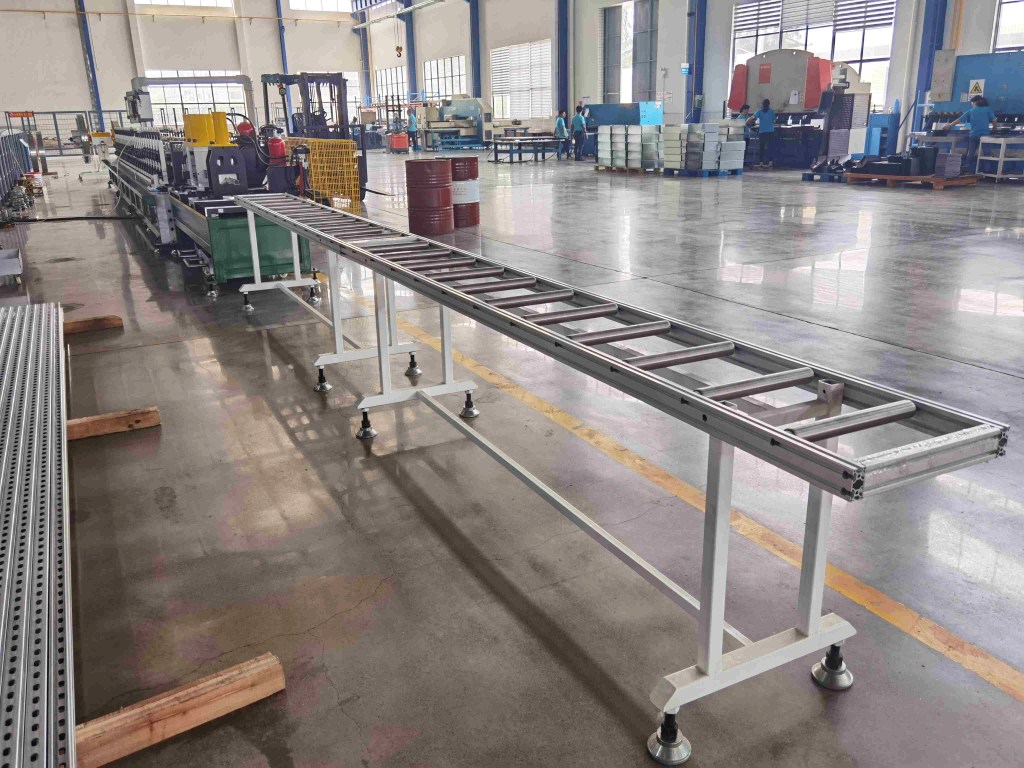

Apa itu Mesin Pembentuk Saluran Penyangga Surya (Solar Strut Channel Roll Forming Machine)?

A mesin pembentuk rol saluran penyangga surya Ini adalah jalur produksi yang mengambil gulungan baja dan membentuknya menjadi saluran U berlubang. Saluran-saluran ini merupakan bagian struktural utama dari sistem pemasangan panel surya.

Fakta-fakta penting:

Bahan masukan: gulungan baja galvanis atau pra-cat, tebal 1,5–3,0 mm
Output: profil saluran penyangga berlubang (umumnya 41×41 mm atau 1⅝×1⅝ inci)
Kecepatan: 10–20 meter per menit
Proses: sepenuhnya otomatis, dari gulungan hingga saluran potong sesuai panjang yang diinginkan

Mengapa mesin-mesin ini penting untuk energi surya: Menurut data SEIA, setiap megawatt tenaga surya skala utilitas membutuhkan 2,5–4,5 ton strut channel. Hal ini menjadikan kecepatan produksi dan akurasi lubang sebagai faktor biaya yang sangat penting bagi kontraktor tenaga surya.

Believe Industry telah membangun lini saluran penyangga khusus panel surya sejak tahun 2019, ketika perusahaan tersebut bermitra dengan GameChange Solar (AS) untuk mengembangkan profil yang dibentuk dengan metode roll-forming untuk ladang surya skala besar yang dipasang di tanah. Proyek tersebut menetapkan tolok ukur untuk akurasi pola lubang dan perlindungan permukaan yang diikuti oleh semua lini produk surya Believe saat ini.

Mengapa Proyek Tenaga Surya Membutuhkan Mesin Khusus?

Standar Mesin Pembentuk Gulungan Saluran Penyangga Surya Cocok untuk pekerjaan HVAC atau pemasangan kabel. Namun, proyek tenaga surya memiliki persyaratan yang lebih ketat.

Apa yang membuat energi surya berbeda?

Persyaratan	Mengapa ini penting
Akurasi lubang ±0,5 mm atau lebih baik.	Penjepit panel surya dan konektor rel tidak akan pas jika lubangnya tidak sesuai.
Kecepatan 12–20 m/menit	Proyek-proyek besar membutuhkan 800–2.000 ton dalam 90 hari.
Tinggi gerinda < 0,15 mm	Rangka bawah aluminium mudah tergores
Pola slot yang konsisten	Slot berukuran 9/16 inci harus dapat menerima perangkat keras standar tanpa modifikasi.

Seorang yang berdedikasi mesin pembentuk rol saluran penyangga surya menyelesaikan semua ini dengan:

Pengumpan yang dikendalikan servo
Pengeboran hidrolik atau putar kecepatan tinggi
Umpan balik encoder waktu nyata

Komponen Utama

Setiap Industri Percaya pembentuk rol saluran penyangga surya merupakan lini produksi lengkap yang siap pakai.

① Pembuka Gulungan

Mampu menangani berat gulungan: 3–5 ton
Mandrel hidrolik dapat menerima gulungan dengan diameter dalam 508–610 mm.
Rem induksi mencegah material melorot

② Pengumpan & Perata Servo

Pelurus rambut 7 atau 9 rol menghilangkan kelengkungan rambut keriting.
Menjaga akurasi pola lubang sebelum melubangi
Pemandu masuk menyelaraskan strip ke garis tengah mesin pembentuk.

③ Sistem Pukulan

Diterapkan sebelum atau selama pembentukan
Pukulan baja perkakas D2, dikeraskan hingga HRC 58–62
Tersedia lima jenis pelubang (lihat tabel perbandingan di bawah)

④ Mesin Pembentuk Rol

20-28 stasiun pembentukan untuk profil standar 41×41 mm
Rol baja paduan yang diperkeras pada poros berlapis krom.
Penggerak rantai atau gearbox menjaga agar semua stasiun tetap sinkron.

⑤ Sistem Pemandu

Panduan masuk, pagar pembatas samping, dan panduan antar stasiun.
Menjaga agar strip tetap sejajar melalui setiap tahap pembentukan.
Lihat Bagian Pemandu untuk detail selengkapnya

⑥ Pemutusan Terbang

Memotong sesuai panjang tanpa menghentikan jalur produksi.
Toleransi: ±1 mm dalam jarak 6 meter
Gergaji pemotong terbang hidrolik atau gergaji pelacak servo

⑦ Panel Kontrol PLC

PLC Siemens atau Mitsubishi
HMI layar sentuh dengan hingga 50 profil tersimpan.
Penghitungan panjang otomatis dan pelacakan batch

⑧ Tabel Run-out

Konveyor bermotor menuju area penumpukan
Penumpuk otomatis opsional untuk jalur produksi bervolume tinggi.

Perbandingan Solusi Pukulan

Memilih sistem pelubang yang tepat adalah keputusan terpenting saat membeli mesin pembentuk rol saluran penyangga surya. Berikut perbandingan kelima opsi tersebut.

Fitur	Mesin Pukul Tetap	Pukulan Terbang	Servo + Mesin Press Hidrolik	Servo + Mesin Press	Pukulan Putar
Cara kerjanya	Pukulan terintegrasi pada garis; garis menghentikan setiap goresan.	Kepala tinju bergerak dengan strip; tanpa henti	Pengumpan servo menggerakkan strip ke mesin pres hidrolik mandiri.	Pengumpan servo menggerakkan strip ke mesin pres mekanis mandiri.	Roda cetakan berputar menekan saat strip bergerak.
Jalur berhenti?	Ya	TIDAK	TIDAK	TIDAK	TIDAK
Kecepatan tipikal	4–8 m/menit	10–20 m/menit	10-15 m/menit	20-40 m/menit	40+ m/menit
Akurasi lubang	±1,0–1,5 mm	±0,5–1,0 mm	±0,3–0,5 mm	±0,3–0,5 mm	±0,3–0,8 mm
Biaya perkakas	Rendah	Sedang	Sedang	Rendah–Menengah	Tinggi
Waktu penggantian perkakas	1–2 jam	2–3 jam	30–60 menit	30–60 menit	3–5 jam
Fleksibilitas profil	Tinggi	Sedang	Tinggi	Tinggi	Rendah
Tingkat kebisingan	Tinggi	Sedang	Sedang–Tinggi	Tinggi	Rendah
Biaya modal	Terendah	Sedang	Sedang	Tinggi	Paling tinggi
Terbaik untuk	Volume rendah, mesin slot sederhana	Volume sedang, sensitif terhadap kecepatan	Akurasi tinggi, pola kompleks	Kecepatan tinggi, sensitif terhadap biaya	Volume ultra tinggi, satu profil
Tersedia di Believe	✅	✅	✅	✅	✅

Mana yang sebaiknya Anda pilih?

Sebagian besar produsen panel surya → Pengumpan servo + mesin pres (keseimbangan terbaik antara akurasi, fleksibilitas, dan biaya)
Kapasitas tinggi (> 15 m/menit) → Pukulan terbang atau tekanan pukulan
Profil tunggal, 500+ ton/bulan → Pukulan putar
Anggaran terbatas, volume rendah → Mesin pelubang kertas tetap

Spesifikasi Teknis

Spesifikasi standar untuk Believe Industry mesin pembentuk rol saluran penyangga surya (Profil 41×41 mm).

Parameter	Spesifikasi
Profil	41×41 mm, 41×21 mm, khusus (1⅝″ NEMA)
Bahan	GI / GL / PPGI — ASTM A653, EN 10346
Ketebalan	1,5–3,0 mm (hingga 4 mm opsional)
Lebar kumparan	100–180 mm
ID Kumparan	508 / 610 mm
Berat kumparan	3–5 ton
Stasiun pembentukan	20-24
Motor utama	22–30 kW, penggerak gearbox/rantai
Kecepatan pembentukan	10–20 m/menit
Toleransi panjang potongan	±1 mm / 6 m
Akurasi lubang	±0,5 mm (terbang); ±0,3 mm (tekanan servo)
Kontrol	PLC Siemens S7 / Mitsubishi + HMI
Pemotongan	Gergaji potong terbang hidrolik / gergaji pelacak servo
Dimensi garis	25 × 1,5 × 1,5 m
Berat mesin	20 ton
Voltase	380V / 50Hz (dapat disesuaikan berdasarkan permintaan)
Sertifikasi	CE opsional; FAT internal sebelum pengiriman

Opsi Profil

Pembentuk gulungan saluran penyangga surya Dapat memproduksi beberapa ukuran penampang tergantung pada pasar sasaran.

Profil	Ukuran	Digunakan di mana
Metrik standar	41 × 41 mm	Eropa, Australia, Asia Tenggara, Timur Tengah
NEMA (Amerika Utara)	1⅝ × 1⅝ inci	AS — GameChange, IronRidge, Terrasmart
Saluran dangkal	41 × 21 mm	Sistem atap berbobot pemberat
Tugas berat	72 × 41 mm	Pelacak utilitas, panel bifasial
Kebiasaan	Ukuran apa pun dalam kisaran 1,5–4 mm	Proyek khusus

Detail peralatan:

Bahan: Baja CR 12/D 2
Kekerasan: HRC 58–62
Permukaan akhir: Ra ≤ 0,4 μm
Perkiraan umur pakai: 15 juta+ meter pada gulungan galvanis standar

Sistem Pemandu

Pemandu adalah bagian yang paling sering diabaikan dalam sebuah mesin pembentuk rol saluran penyangga surya — dan salah satu penyebab terbesar masalah kualitas.

Apa yang dilakukan oleh pemandu

Ini menjaga agar lembaran baja tetap berada di tengah dengan sempurna sejak memasuki pabrik hingga stasiun pembentukan terakhir. Jika lembaran baja bergeser sedikit saja, maka akan terjadi:

Tepi bergelombang pada saluran yang sudah jadi
Putaran bagian
Pergeseran pola lubang

Panduan Masuk

Pemandu masuk menyelaraskan strip dengan mesin pembentuk sebelum rol apa pun menyentuhnya.

Fitur panduan masuk Believe Industry:

Blok pemandu yang diperkeras (HRC 55+) dengan penyesuaian samping ulir halus.
Roller penahan vertikal untuk mencegah terangkatnya tepi strip.
Lebar corong yang dapat disesuaikan: 100–180 mm dalam satu rakitan.

Panduan Antar Stasiun

Rel pemandu samping ini terletak di antara stasiun pembentukan dan mencegah bagian yang setengah jadi bergeser ke samping.

Akurasi Pengumpan Servo

Pada jalur servo feeder + press, akurasi pengulangan feeder (±0,1 mm) menentukan akurasi pola lubang. Believe Industry menggunakan:

Motor servo dengan umpan balik encoder absolut
Sensor tegangan strip terintegrasi (mencegah selip mikro dan pergeseran pola lubang)

Jadwal Pemeliharaan Pemandu

Tugas	Selang
Periksa jarak bebas blok pemandu (jarak bebas samping 0,1–0,2 mm untuk material 1,5 mm)	Setiap 50 jam produksi
Ganti sisipan pemandu nilon	Setiap 500–800 jam
Ganti sisipan baja	Setiap 3.000–5.000 jam
Verifikasi keselarasan garis tengah panduan masuk (pengukur putar)	Triwulanan

Mendukung: Believe Industry menyediakan manual perawatan untuk Mesin Pembentuk Gulungan Saluran Penyangga Surya dalam bahasa Inggris, Spanyol, dan Arab, ditambah dukungan video jarak jauh gratis untuk penyesuaian panduan selama 12 bulan pertama.

Persyaratan Material

Kumparan input yang Anda gunakan secara langsung memengaruhi kualitas profil dan seberapa cepat peralatan aus.

Spesifikasi Kumparan	Rekomendasi
Nilai	ASTM A653 SS Kelas 33 menit. / S280GD EN 10346
Lapisan	Z275 (minimum untuk pemasangan di tanah); Z350 untuk lokasi pesisir/kelembapan tinggi
Toleransi lebar kumparan	±0,5 mm (lebih lebar = keausan pemandu lebih cepat)
Kondisi tepi	Burr tepi celah < 0,1 mm
Kekuatan luluh	Tekanan tipikal 280–350 MPa; > 420 MPa memerlukan peninjauan peralatan.
Kekerasan permukaan	HRB 65–80; lebih keras = keausan rol lebih cepat
ID Kumparan	Ukuran standar 508 mm; ukuran tersedia 610 mm.
Berat kumparan maksimum	8 ton standar; 10 ton opsional

Memproses koil PPGI (yang sudah dicat)? Tambahkan modifikasi berikut untuk melindungi lapisan pelindung:

Sisipan pemandu berlapis uretan di 8 stasiun pertama
Pemandu keluar berlapis kain flanel
Tekanan penahan pada alat perata berkurang.

Perbandingan Pemasok

Kriteria	Believe Industry (China)	Pemasok B (AS)	Pemasok C (UE)	Pemasok D (India)
Didirikan	2005	2001	1978	2008
Pasar ekspor	40+ negara	Terutama Amerika Utara	Terutama Eropa	Terbatas
Referensi surya	GameChange Solar (AS)	Penjualan domestik	EPC Eropa	Regional
Kecepatan pembentukan maksimum	20 m/menit	15 m/menit	12 m/menit	10 m/menit
Opsi pukulan	Semua 5 jenis	2–3 jenis	2–3 jenis	2 jenis
Kustomisasi profil	Layanan desain lengkap	Terbatas	Sedang	Terbatas
Kontrol merek	Siemens / Mitsubishi	Allen Bradley	Siemens	Delta / Schneider
Sertifikasi CE	Opsional	Standar	Standar	Tidak standar
Waktu tunggu	45–90 hari	90–120 hari	90–150 hari	30–45 hari
Harga FOB (garis 41×41)	USD 95.000–205.000	USD 120.000–180.000	USD 150.000–220.000	USD 30.000–45.000
Bahasa purna jual	Bahasa Inggris, kerja jarak jauh 24/7	Bahasa inggris	Bahasa Inggris/Jerman	Terbatas
Jaminan	12 bulan + kerja jarak jauh	12 bulan	12–24 bulan	6 bulan

Harga yang tertera adalah harga perkiraan untuk tahun 2026. Minta penawaran lengkap dengan spesifikasi lini sebelum membandingkan.

Pertanyaan yang Sering Diajukan

1. Apa itu mesin pembentuk saluran penyangga surya (solar strut channel roll forming machine)?

Ini adalah lini produksi yang membentuk gulungan baja menjadi profil U berlubang yang digunakan dalam sistem pemasangan panel surya. Lini ini mencakup alat pembuka gulungan, perata, pemandu, sistem pelubang, mesin pembentuk gulungan, dan pemotong terbang — semuanya dalam satu proses otomatis. Kecepatan output: 10–20 meter per menit.

2. Profil apa saja yang dapat dihasilkan oleh Mesin Pembentuk Saluran Penyangga Surya (Solar Strut Channel Roll Forming Machine)?

Sebagian besar mesin dirancang untuk ukuran 41×41 mm (metrik) atau 1⅝×1⅝ inci (NEMA). Dengan perkakas yang dapat diganti dengan cepat, mesin yang sama juga dapat menghasilkan:

Saluran dangkal 41×21 mm
Profil tugas berat 72/82×41 mm
Profil khusus dalam rentang pembentukan 1,5–4 mm

3. Apa perbedaan mesin saluran penyangga surya dengan mesin standar?

Tiga perbedaan utama:

Daerah	Mesin standar	Mesin tenaga surya
Akurasi lubang	±1,0–1,5 mm	±0,3–0,5 mm
Kecepatan	Lebih lambat, berhenti-mulai tidak masalah	Diperlukan gerakan cepat dan terus menerus.
Permukaan	Dasar	Panduan anti gores untuk koil PPGI

4. Apa solusi pelubangan terbaik untuk saluran penyangga panel surya?

Bagi sebagian besar pembeli: pengumpan servo + penekan — Akurasi dan fleksibilitas terbaik.

Butuh > 15 m/menit? → Pukulan terbang
Satu profil, 500+ ton/bulan? → Pukulan putar
Anggaran kecil, volume rendah? → Mesin pelubang kertas

Lihat Tabel Perbandingan Pukulan di atas.

5. Berapa ketebalan yang dapat ditangani mesin ini?

Standar: 1,5–3,0 mm
Versi tebal opsional: hingga 4,0 mm
Kekuatan luluh hingga 350 MPa standar; hingga 550 MPa dengan peninjauan perkakas.

6. Seberapa cepat mesin saluran penyangga surya beroperasi?

Jenis pukulan	Kecepatan
Mesin pelubang kertas tetap	4–8 m/menit
Pukulan terbang	10–20 m/menit
Servo + tekan	20–30 m/menit
Pukulan putar	40-60 m/menit

Dengan kecepatan 15 m/menit dan shift 8 jam: sekitar 4.320 meter (8–15 ton) per shift.

7. Seberapa akurat pola lubangnya?

Jenis pukulan	Ketepatan
Tidak bergerak	±1,0–1,5 mm
Pukulan terbang	±0,5–1,0 mm
Servo + tekan	±0,3–0,5 mm

UL 2703 (AS) mensyaratkan ±0,5 mm atau lebih baik — yang dapat dicapai dengan mesin pelubang terbang atau pengumpan servo.

8. Apa yang dilakukan oleh pembimbing?

Pemandu menjaga agar strip tetap berada di tengah selama proses pembentukan. Tanpa itu:

Tepinya menjadi bergelombang
Bagian-bagiannya berputar
Pola lubang bergeser

Sistem pemandu Believe Industry menjaga keselarasan garis tengah dalam ±0,2 mm sepanjang proses pembentukan penuh.

9. Dapatkah mesin ini memproses baja pra-cat (PPGI)?

Ya — dengan tiga modifikasi:

Sisipan pemandu berlapis uretan di 8 stasiun pertama
Pemandu keluar berlapis kain flanel
Tekanan penahan perata berkurang

Hal ini menjaga lapisan cat tetap sesuai dengan standar retensi kilap ASTM D523.

10. Berapa waktu tunggu (lead time) untuk Mesin Pembentuk Saluran Penyangga Surya (Solar Strut Channel Roll Forming Machine)?

Konfigurasi	Waktu tunggu
Standar (41×41 mm, pelubang terbang)	45–60 hari
Kustom (ukuran tebal, stasiun penekan tambahan)	60–75 hari
Dipercepat	30–40 hari (premium)

11. Apakah Believe Industry menyediakan dukungan komisioning?

Ya. Setiap mesin mencakup:

Pengujian penerimaan pabrik (FAT) sebelum pengiriman
Gambar kelistrikan dan mekanik lengkap.
Dukungan komisioning video jarak jauh

Teknisi di lokasi tersedia dengan biaya tambahan. Believe Industry telah mengirim tim ke AS, Australia, Arab Saudi, Chili, dan Afrika Selatan.

12. Garansi dan dukungan purna jual apa yang Anda dapatkan?

Jaminan: Garansi 24 bulan untuk semua komponen mekanik dan elektrik (tidak termasuk komponen yang aus).
Dukungan jarak jauh: Akses diagnostik VPN selama 3 tahun pertama
Suku cadang: Suku cadang penting tersedia di Wuxi untuk pengiriman di minggu yang sama.
Dokumentasi: Daftar suku cadang yang direkomendasikan disertakan dengan setiap mesin.

13. Pembentukan gulungan vs pengereman tekan — mana yang lebih baik untuk saluran penyangga panel surya?

Faktor	Pembentukan Gulungan	Pengereman Tekan
Kecepatan	10–20 m/menit terus menerus	4–8 buah/menit
Biaya untuk 50+ ton	60–80% lebih murah per meter	Biaya penyiapan per batch yang tinggi
Konsistensi	Tinggi	Sedang
Terbaik untuk	Proyek tenaga surya skala besar	Produksi dalam jumlah kecil, prototipe

14. Standar apa yang harus dipenuhi oleh saluran penyangga panel surya?

Pasar	Standar
Amerika Serikat	Baja struktural AISC + UL 2703 (sistem rak)
Australia	AS/NZS 1163 + AS/NZS 4600
Eropa	EN 10162 + EN 1993 (Kode Euro 3)

Believe Industry dapat menyediakan sertifikat uji material (MTC) dan laporan dimensi untuk semua hal tersebut.

15. Dapatkah satu Mesin Pembentuk Profil Saluran Penyangga Surya menghasilkan berbagai lebar profil?

Ya. Dengan perkakas ganti cepat (opsional), satu mesin dapat beralih antara profil — misalnya 41×41 mm dan 41×21 mm — dalam 2–4 jam. Setiap set perkakas memiliki nomor bagian dan gambar tekniknya sendiri.

Cara Memesan

Mendapatkan penawaran harga dari Believe Industry sangat mudah.

Langkah 1 — Kirimkan persyaratan Anda

Gambar profil atau potongan sampel
Spesifikasi material (tingkat, ketebalan, lapisan)
Kecepatan dan pola perpindahan gigi yang dibutuhkan

Langkah 2 — Menerima proposal

Dalam 3 hari kerja
Termasuk: gambar tata letak jalur produksi, daftar komponen, harga FOB Wuxi.

Langkah 3 — Tinjauan teknis

Satu putaran email atau panggilan video
Konfirmasikan jenis pukulan, spesifikasi kontrol, dan kebutuhan pengiriman.

Langkah 4 — Konfirmasi pesanan

Deposit 30% memulai penjadwalan produksi.

Langkah 5 — Uji penerimaan pabrik (FAT)

Kunjungi Wuxi secara langsung atau bergabung melalui video.
Mesin akan memproses profil Anda sebelum pengiriman.

Langkah 6 — Pengiriman & pemasangan

Pengiriman melalui laut: 20–35 hari ke sebagian besar pelabuhan
Dukungan komisioning jarak jauh disertakan.

Hubungi Believe Industry melalui formulir pertanyaan atau halaman produk saluran penyangga.

Produk & Sumber Daya Terkait

Tautan internal:

Mesin Pembentuk Rol Saluran Penyangga — halaman produk dengan video dan lembar spesifikasi

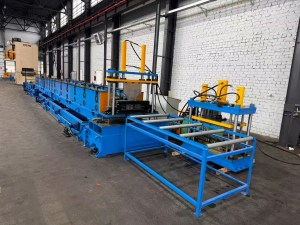

Mesin Pembentuk Gulungan Baki Kabel — manajemen kabel untuk pembangkit listrik tenaga surya
Mesin Pembentuk Rol Purlin C&Z — balok penopang struktural untuk carport tenaga surya
Panduan Harga Mesin Pembentuk Gulungan — Harga tahun 2026 di seluruh lini produk
Pengurai & Perata — alat pengurai dan pelurus
Pengumpan Servo — pengumpan servo presisi untuk integrasi mesin press punch

Referensi eksternal:

Wawasan Pasar Surya SEIA AS — data volume instalasi tenaga surya
Standar UL 2703 — Keamanan kebakaran dan listrik untuk sistem pemasangan PV
Manual Konstruksi Baja AISC — referensi desain baja struktural
Data Teknis Unistrut — kompatibilitas perangkat keras saluran penyangga
Sumber Daya Perusahaan Pembentukan Gulungan — rekayasa proses pembentukan gulungan
Standar EN 10346 — spesifikasi baja berlapis celup panas
