Deskripsi Mesin Pembentuk Panel Rak dengan Sistem Penggulungan

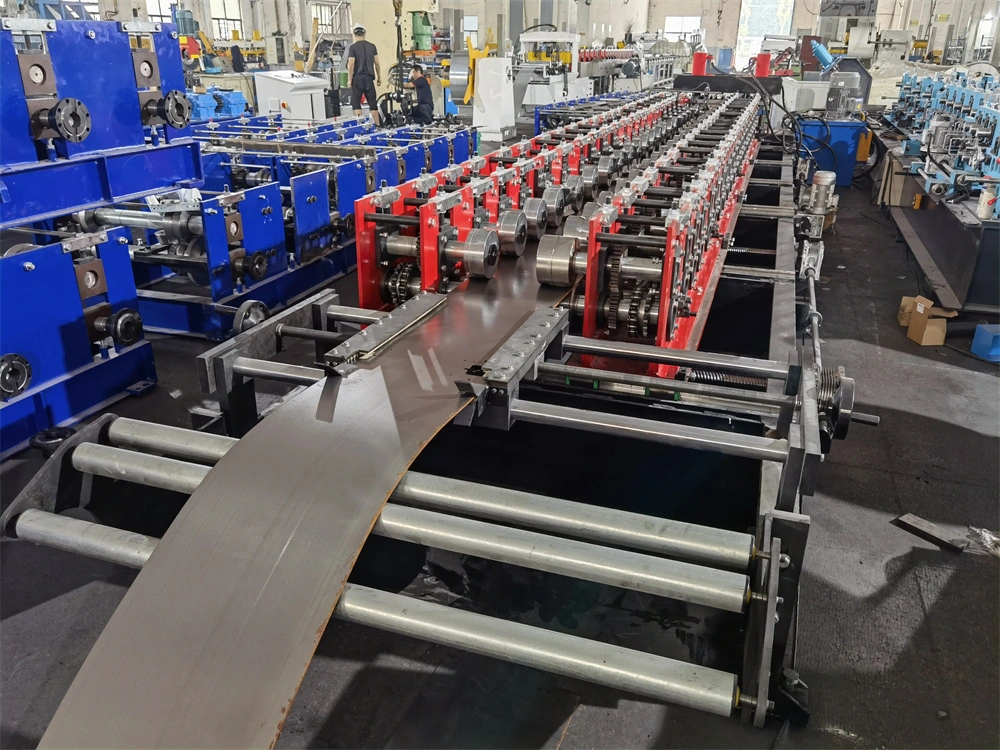

Kita mesin pembentuk gulungan panel rak Ini adalah lini produksi otomatis sepenuhnya yang dirancang untuk manufaktur berkelanjutan dan bervolume tinggi. Proses dimulai dengan decoiler yang memasukkan gulungan baja besar—yang sudah dicat atau digalvanis—ke dalam sistem. Material tersebut menjalani perataan yang tepat sebelum secara bertahap dialirkan melalui serangkaian stasiun pembentukan.

Setiap stasiun dilengkapi dengan rol yang dirancang dengan presisi yang secara bertahap membentuk strip baja menjadi profil penampang yang diinginkan dari panel rak. Urutan produksi diakhiri dengan mekanisme pemotong otomatis, yang memangkas profil yang telah dibentuk secara kontinu menjadi panjang yang telah ditentukan tanpa mengganggu operasi, sehingga memastikan efisiensi optimal dan kualitas produk yang konsisten.

Komponen Utama Mesin dan Tata Letak Mesin

Komponen Mesin: decoiler — unit perataan — pengumpan servo — unit pelubang — unit pengumpanan dan pemandu — unit pembentuk rol — unit pemotongan dan pembengkokan — meja pengumpul

Parameter Spesifikasi Singkat

1.	Bahan yang Berlaku	gulungan baja canai dingin, gulungan baja galvanis
2.	Ketebalan material	0,6-1,2 mm
3.	Pembuka gulungan	Mesin pembuka gulungan hidrolik 5T
4.	Unit perata	Penyetel lantai 7 rol, 3 rol atas & 4 rol bawah
5.	Bahan rol perata	40Cr, Berlapis Krom
6.	Kekuatan penyeimbang	5,5 kW
7.	Kekuatan pukulan	11KW
8.	Bahan cetakan pelubang	Cr12, HRC58-62
9.	Daya untuk pengumpan servo	3KW
10.	Langkah-langkah pembentukan gulungan	14 langkah
11.	Bahan rol	GCr15, HRC58-62, Berlapis Krom
12.	Bahan poros	Poros padat 40Cr, diameter 70mm, berlapis krom.
13.	Tenaga untuk pembentukan gulungan	11 kW
14.	Penularan	transmisi rantai listrik
15.	Kecepatan mesin	0-10 m/menit
16.	Memotong & membengkokkan	pemotongan bertenaga hidrolik, kemudian pembengkokan ujung.
17.	Tenaga untuk memotong & membengkokkan	11 kW
18.	Toleransi panjang pemotongan	+/-0,5 mm

Penerapan Produk Jadi

Produk utama dari mesin ini adalah panel rak, komponen penting untuk berbagai sistem penyimpanan. Panel-panel ini dicirikan oleh profil spesifiknya, yang seringkali mencakup rusuk penguat untuk menambah kekuatan dan tepi berbibir untuk keamanan dan integrasi dengan balok rak.

Rak Palet Industri:Lantai dek yang tahan lama untuk menyimpan palet berat di gudang.
Rak Penyimpanan Komersial:Rak untuk toko ritel, arsip, dan gudang.
Rak Sudut Berlubang:Permukaan horizontal utama untuk sistem rak serbaguna tanpa baut.
