Описание станка для профилирования полок
Наш станок для профилирования полок Это полностью автоматизированная производственная линия, разработанная для непрерывного крупносерийного производства. Процесс начинается с разматывателя, который подает в систему большой рулон стали — предварительно окрашенный или оцинкованный. Материал проходит точное выравнивание, после чего постепенно перемещается через ряд формовочных станций.

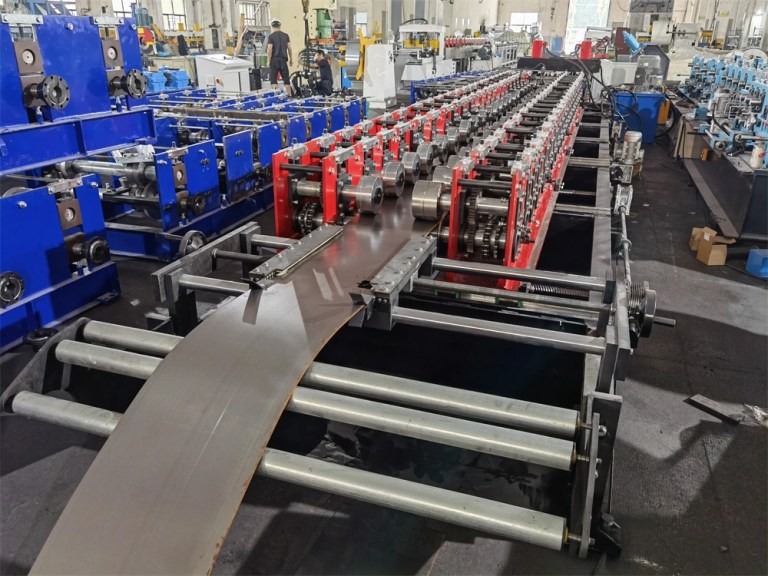

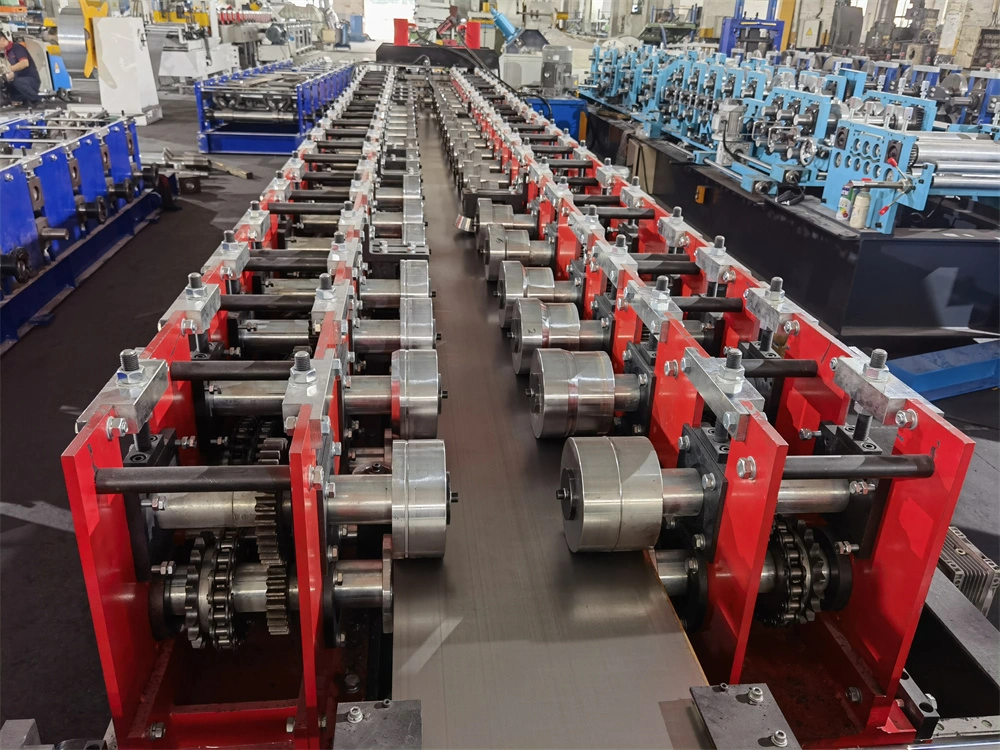

На каждой станции установлены прецизионно изготовленные ролики, которые постепенно придают стальной полосе желаемый профиль поперечного сечения для полки. Производственный процесс завершается механизмом быстрой отрезки, который обрезает непрерывно сформированный профиль до заданной длины без прерывания работы, обеспечивая тем самым оптимальную эффективность и стабильное качество продукции.
Основные компоненты машины и компоновка машины

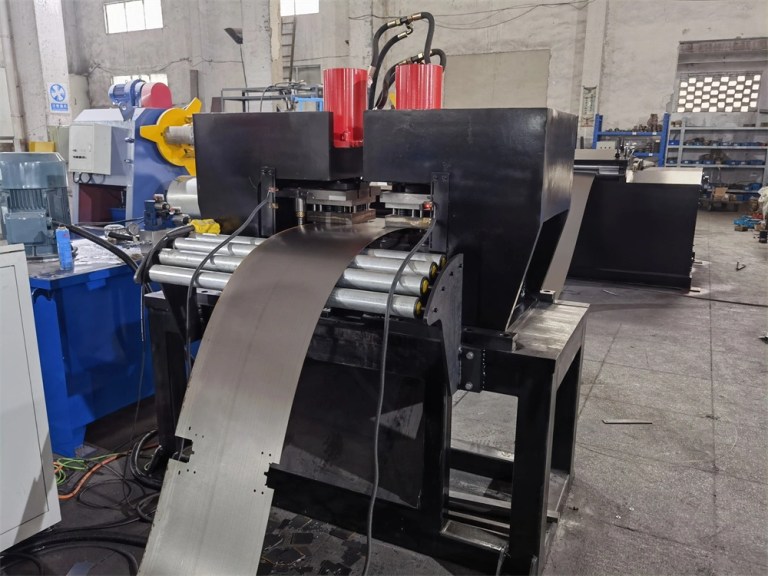

Компоненты станка: разматыватель — выравнивающее устройство — сервопривод подачи — штамповочное устройство — устройство подачи и направления — устройство профилирования — устройство резки и гибки — сборочные столы
Краткие параметры спецификации
1. | Применимый материал | Рулоны холоднокатаной стали, рулоны оцинкованной стали |
2. | Толщина материала | 0,6-1,2 мм |
3. | Разматыватель | 5Т гидравлический разматыватель |
4. | Нивелирный блок | 7-роликовый выравниватель, верхние 3 ролика и нижние 4 ролика |
5. | Материал выравнивающих роликов | 40Cr, хромированное покрытие |
6. | Выравнивающая мощность | 5,5 кВт |
7. | Сила удара | 11 кВт |
8. | Материал штамповочных форм | Cr12, HRC58-62 |
9. | Питание для сервопривода подачи | 3 кВт |
10. | Этапы формовки рулонов | 14 шагов |
11. | Материал роликов | GCr15, HRC58-62, хромированный |
12. | Материал валов | Цельные валы из стали 40Cr, диаметр 70 мм, хромированные. |
13. | Электропитание для профилирования | 11 кВт |
14. | Передача инфекции | электрическая цепная передача |
15. | Скорость машины | 0-10 м/мин |
16. | Резка и сгибание | резка с помощью гидравлического привода, затем гибка концов. |
17. | Электропривод для резки и гибки | 11 кВт |
18. | Допуск по длине резки | +/-0,5 мм |
Применение готового продукта

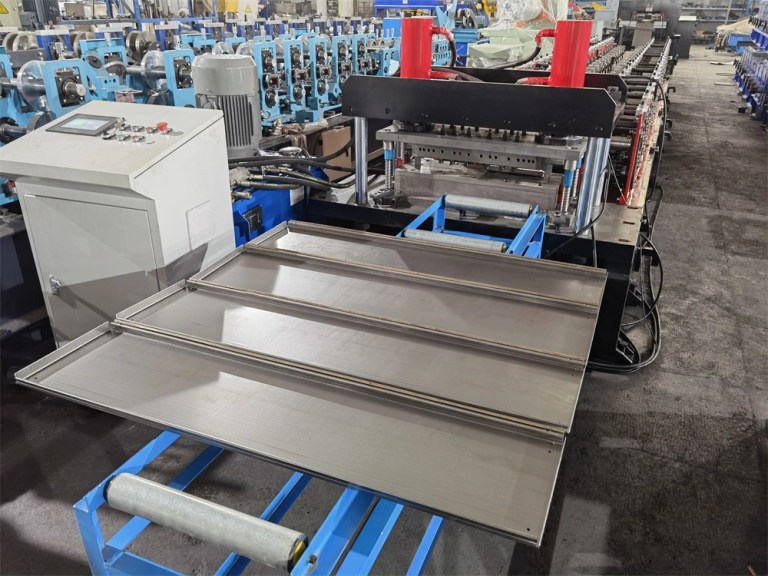

Основным продуктом этой машины являетсяпанель полки, Это важнейший компонент различных систем хранения. Эти панели отличаются особым профилем, который часто включает усиленные ребра для дополнительной прочности и загнутые кромки для безопасности и интеграции с балками полок.
Промышленные стеллажи для поддонов:Прочное настильное покрытие для хранения тяжелых поддонов на складах.
Коммерческие стеллажи:Полки для розничных магазинов, архивов и складских помещений.
Полки из перфорированного уголка:Основная горизонтальная поверхность для универсальных стеллажных систем без болтов.
| Вес | 10000-12000 кг |
|---|---|
| Габариты | 15000 × 1800 × 1500 мм |
