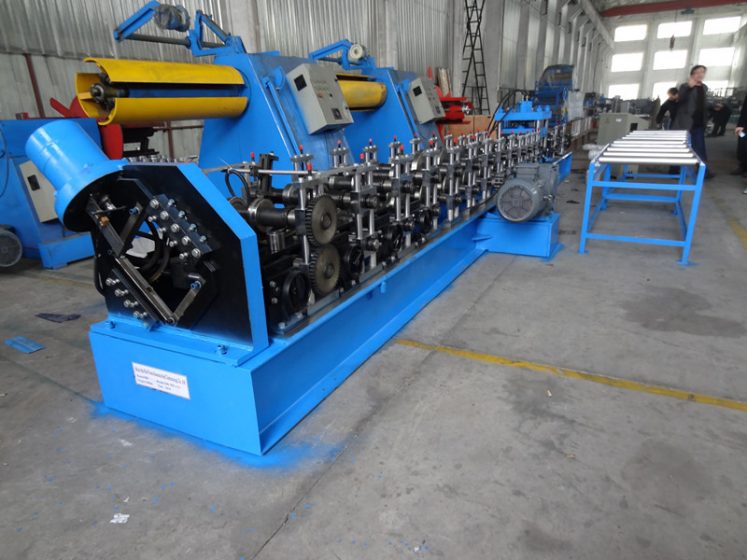

Mesin gording C

Mesin C Purlin adalah lini produksi kontinu untuk menghasilkan berbagai ukuran C Purlin sesuai dengan kebutuhan yang diinginkan.

Mesin Purlin M/C C

Penggulung Manual 3 Ton

1. Lebar kumparan: 200-580 mm
2. Diameter dalam kumparan: 480 mm hingga 560 mm
3. Kapasitas maksimum: 3 Ton
4. Struktur: Pelat baja dan balok yang dilas
5. Fungsi: Menopang dan meluruskan gulungan strip baja

Makanan Dan Penyeimbangan

1. Tipe pengumpanan: Dapat disesuaikan
2. Rentang lebar: 200-400 mm
3. Diameter rol pengumpan dan pemandu: 65 mm
4. Bahan rol: Baja 45 # dengan perlakuan pendinginan HRC 48-52, permukaan berlapis krom.
5. Roller perata: Atas 3, bawah 4 (total 7 roller)
6. Roller perata: 45 # Baja dengan Perlakuan Pendinginan HRC 48-52, Berlapis Krom
7. Diameter poros perata: ￠76 mm
8. Bahan poros perata: Baja 45# yang dikeraskan dan ditempa

Mesin Roll Forming

1. Ketebalan material: 0,8-2,5 mm
2. Daya motor utama: 11 kW
3. Kecepatan pembentukan: 8-12 m/menit (tidak termasuk waktu pemotongan)
4. Jumlah tempat pemberhentian: 14 stasiun
5. Material dan diameter poros: ￠70 mm, baja 45#
6. Bahan rol pembentuk: GCR 15
7. Toleransi: +/- 5 mm
8. Jenis penggerak: rantai tunggal 1,5 inci
9. Berat total: Sekitar 10 Ton
10. Lebar profil harus disesuaikan secara manual.

Alat Pemotongan Hidrolik

1. Jenis pemotongan: Pemotongan hidrolik
2. Daya potong: 5,5 KW
3. Tekanan Kerja: 12-16 MPA
4. Gerakan pemotongan: Bagian yang dibentuk dengan rol terus menerus dipotong tanpa henti.
5. Bahan Cetakan Pemotong: Baja Cr12 dengan Perlakuan Pendinginan HRC 60-62, 3 kelompok
6. Panjang dan Jumlah Potongan: Klien Menentukan Panjang dan Jumlah pada Layar Sentuh PLC
7. Toleransi panjang: +/- 5 mm

Stasiun hidrolik

1. Daya hidrolik: 5 KW
2. Tekanan Kerja: 12-16 MPA
3. Oli hidrolik: Oli hidrolik 46#
4. Warna: biru (atau tergantung pada kebutuhan)

Sistem Kontrol

1. Pekerja memasukkan panjang dan jumlah produk melalui layar sentuh, total 20 grup, layar sentuh akan menampilkan status kerja mesin.
2. Gunakan konektor penerbangan (Aviation Plug) untuk koneksi yang mudah.
3. Sistem Kontrol Komputer: Panasonic PLC
4. Encoder: Merek Omron
5. Konverter Frekuensi: Yaskawa
6. Layar Sentuh: MCSG
7. Daya Sistem Terkendali: Perlindungan Kelebihan Beban
8. Tekanan Stasiun Hidrolik: ≧12 Mpa
9. Arus: 380 V Arus Searah, 50 Hz, 3 Fase
