Mesin Roll Forming Balok Bertingkat vs Balok Kotak: Lini Mana yang Anda Butuhkan?

Jawaban singkat: keputusan antara mesin roll forming balok bertingkat dan balok kotak ditentukan oleh bentuk penampang, jumlah stasiun pembentukan, dan anggaran. Lini balok bertingkat Beli membentuk profil tipe tertutup dalam sekitar 28 unit dan harganya lebih mahal. Lini balok kotak butuh sekitar 14 langkah pembentukan untuk mencapai bentuk C ditambah 5 stasiun penutupan, jadi lebih murah. Keduanya bisa mengelas klem ujung dan bekerja dengan ganti format manual atau otomatis.

Pilihan mesin roll forming balok bertingkat atau balok kotak menentukan cara Anda membuat batang penahan beban horizontal pada setiap rak palet yang Anda jual. Panduan ini membandingkan kedua lini pada lima fakta yang menentukan keputusan pembelian. Baru mengenal keluarga balok? Mulai dari penjelasan mesin balok bertingkat kami lalu kembali ke sini.

Sistem mesin roll forming rak palet yang lengkap memadukan tiang dengan balok dan penopang silang, dan balok itulah yang menahan beban.

Step beam vs box beam roll forming machine making rack step beams

Dua Profil Balok Secara Ringkas

Mesin roll forming balok bertingkat vs balok kotak menghasilkan salah satu dari dua penampang tipe tertutup, jadi perbedaannya ada pada geometri sayap, bukan pada apakah profilnya terbuka. Balok bertingkat tertutup mempertahankan tingkat hasil pembentukan, atau bibir, pada sayap bawah. Dibentuk dari satu strip, tingkat itu menopang wire mesh yang duduk di tingkat, batang palet klem, dan panel rak solid sehingga permukaan beban tetap rata. Balok kotak adalah tabung persegi panjang tertutup biasa, paling sering dibuat dari dua potongan kanal U yang saling mengunci dan dilas di atas serta bawah, dengan braket ujung dilas untuk tiang. Karena itu keputusan mesin roll forming balok bertingkat vs balok kotak bermuara pada bibir bertingkat yang membawa dek versus tabung tertutup halus untuk efisiensi lentur maksimum.

Kedua balok mendapat konektor ujung yang dilas di setiap ujung agar terkunci ke tiang, dan yang berbeda adalah apa yang terjadi di antara ujung-ujung itu. Balok bertingkat melipat material menjadi bibir pengaku, jadi lipatan itu menambah kekakuan puntir. Balok kotak mempertahankan tinggi penuh di jalur beban, dan itulah sebabnya pembeli mesin roll forming yang mengejar lendutan kecil berakhir di lini balok kotak. Balok kotak hanya cocok dengan wire mesh universal tipe air terjun, sedangkan balok bertingkat menerima ketiga gaya dek, termasuk dek yang duduk rata di tingkat. Panduan profil balok Rack.ca membahas jenis dek. Dalam keluarga mesin roll forming balok bertingkat dan balok kotak, mesin balok bertingkat untuk rak palet adalah lini dengan spesifikasi lebih tinggi, dan lini balok kotak adalah titik masuk berbiaya lebih rendah.

Fitur Balok bertingkat tertutup Balok kotak
Jenis penampang Profil tertutup dengan tingkat hasil pembentukan Tabung persegi panjang tertutup
Metode pembentukan Sekitar 28 unit ditambah pengelasan 14 langkah ke C ditambah 5 stasiun penutupan
Efisiensi lentur Sedikit lebih rendah, tingkat melipat material Lebih tinggi, tinggi penuh di jalur beban
Dek Mesh di tingkat, batang klem, panel solid Wire mesh universal tipe air terjun
Biaya relatif lini Lebih tinggi Dasar lebih rendah

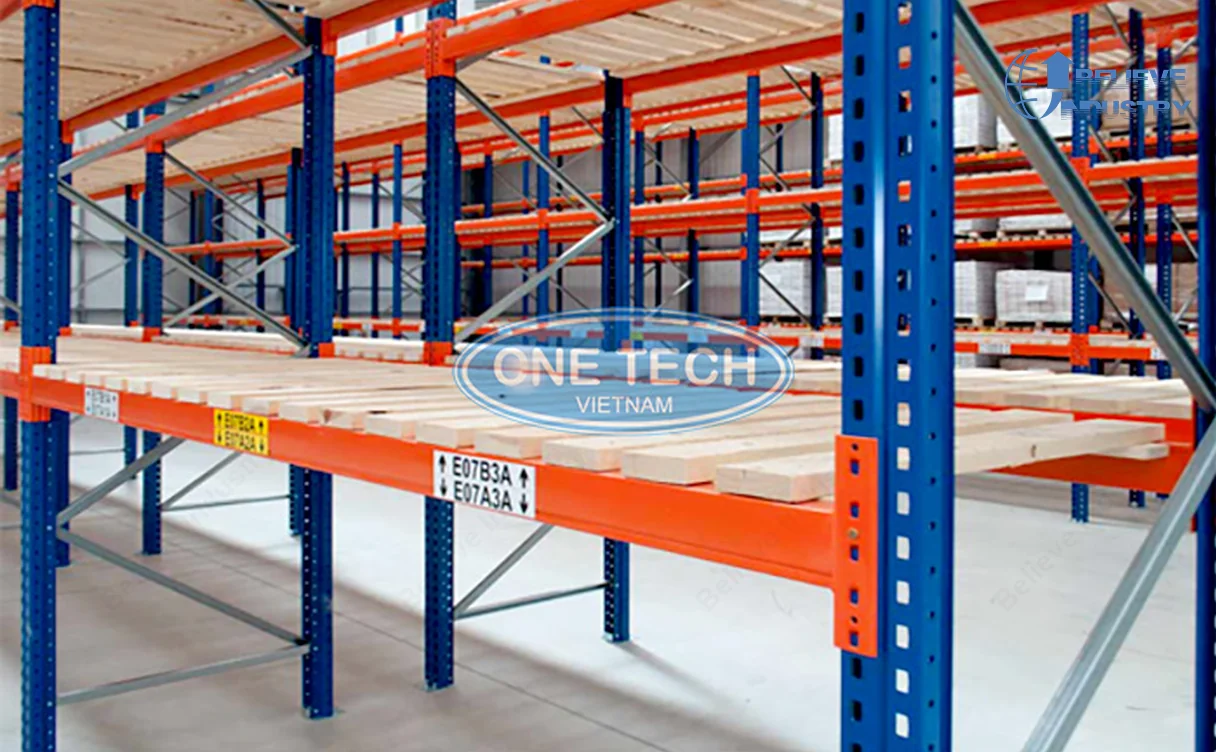

Assembled pallet rack built from roll formed uprights and step beams

Fakta 1: keduanya tipe tertutup, tetapi tingkat mengubah jalur beban

Soal kekakuan, perbandingan mesin roll forming balok bertingkat vs balok kotak dimulai dari kenyataan bahwa kedua penampang tertutup. Tidak ada yang terpuntir seperti kanal terbuka, jadi keduanya menangani beban tidak merata dengan baik. Balok bertingkat melipat bibir ke sayap bawah, dan lipatan itu berperan sebagai rusuk pengaku, sehingga sedikit lebih tahan puntir dibanding persegi panjang biasa. Balok kotak mempertahankan tinggi tanpa terputus, jadi lendutannya lebih kecil di bawah beban titik. Untuk bentang 2,7 meter dengan palet tersebar merata perbedaannya jarang berarti; untuk bentang panjang, display kantilever, atau beban titik, sesuaikan penampang dengan bentang. Asosiasi Material Handling Industry menerima kedua profil sebagai desain rak yang sah, jadi ini keputusan dek dan anggaran.

Fakta 2: kapasitas beban ditentukan tinggi penampang dan mutu baja

Saat membandingkan kapasitas beban, selisih antara mesin roll forming balok bertingkat dan balok kotak lebih kecil dari dugaan banyak pembeli. Keduanya penampang tertutup, jadi pada ketebalan dan tinggi yang sama keduanya berdekatan. Balok kotak punya keunggulan sedang, sekitar 5 sampai 12 persen, karena tinggi yang tidak terputus menjaga lebih banyak material di jalur beban, sementara balok bertingkat melipat sebagian strip ke bibir. Tinggi penampang lebih menentukan: balok yang lebih dalam menahan beban lebih besar.

Sebagian besar balok bertingkat dibuat tinggi 80 mm, 100 mm, atau 120 mm dari baja 1,5 sampai 2,5 mm. Balok kotak memakai rentang tinggi yang sama tetapi mulai sekitar 1,8 mm karena pengelasan menambah satu langkah. Mutu baja sama pentingnya dengan bentuk, dan panduan mutu baja kolom tiang kami menjelaskan bagaimana mutu S355 menaikkan kapasitas tanpa menambah ketebalan. Pada mesin roll forming balok bertingkat vs balok kotak, memilih tinggi dan mutu sekaligus lebih menguntungkan daripada mengejar profil yang lebih berat.

Tinggi seksi Balok bertahap Balok kotak
80 mm Beban ringan Beban ringan
100 mm Rak kelas menengah Rak kelas menengah
120 mm Rak berat Berat, bentang terpanjang

Jika pelanggan Anda membeli rak dengan dek rata di tingkat, keputusan mesin roll forming balok bertingkat vs balok kotak dimulai dari lini balok bertingkat. Jika mereka menentukan wire mesh universal tipe air terjun dan bentang panjang, lini balok kotak mendapat tempatnya.

Fakta 3: biaya lini, dan mengapa balok bertingkat lebih mahal

Selisih biaya mesin roll forming balok bertingkat vs balok kotak pertama muncul pada jumlah unit. Lini balok bertingkat Beli berjalan dengan sekitar 28 unit pembentukan, karena strip harus mencapai penampang tertutup dengan sayap bertingkat dalam satu lintasan. Lini balok kotak hanya butuh sekitar 14 langkah pembentukan untuk membawa strip ke C, lalu 5 stasiun untuk menutup dan mengelas sambungan. Unit lebih sedikit berarti rangka lebih pendek, penggerak lebih sederhana, dan harga lebih rendah, jadi lini balok kotak adalah mesin yang lebih murah dibeli.

Soal pengelasan, kedua lini terbagi menjadi dua metode: busur argon, atau las titik, untuk volume rendah, atau las kontinu laser untuk sambungan yang lebih bersih dan cepat, dan opsi laser lebih mahal di kedua lini. Mesin roll forming balok bertingkat vs balok kotak juga dapat mengintegrasikan pengelas klem ujung otomatis yang memasang konektor di setiap ujung balok. Ganti format bisa manual atau sepenuhnya otomatis; opsi otomatis mempersingkat perubahan profil tetapi menambah biaya perkakas servo.

Perkirakan lini balok bertingkat berada di atas lini balok kotak berukuran sebanding, karena unit tambahan dan perkakas tingkat tertutup itulah yang Anda bayar. Panduan pembeli mesin rak gudang kami membahas seluruh rentang biaya sistem, jadi saat menyusun anggaran hitung unit, bukan nama mesin.

Butir Lini balok bertingkat Lini balok kotak
Stand pembentuk Sekitar 28 Sekitar 14 ke C
Penutupan dan sambungan Stasiun las tambahan 5 stasiun
Metode pengelasan Las titik busur argon atau las kontinu laser Las titik busur argon atau las kontinu laser
Pengelas klem ujung Otomatis opsional Otomatis opsional
Perubahan produk Manual atau otomatis Manual atau otomatis
Investasi relatif Lebih tinggi Dasar lebih rendah

Bagi pembuat rak pemula, lini balok kotak adalah titik masuk berisiko lebih rendah. Lini balok bertingkat adalah pembelian kedua setelah pesanan dek membenarkan profil tingkat tertutup.

Fakta 4: perkakas dan unit pembentukan

Perkakas adalah titik paling jauh perbedaan jalur mesin roll forming balok bertingkat dan balok kotak. Balok bertingkat membutuhkan sekitar 28 unit progresif untuk membengkokkan strip menjadi profil tertutup dengan sayap bertingkat, lalu pemotongan terbang. Balok kotak membutuhkan lintasan pembukaan yang sama untuk mencapai C, lalu 5 stasiun penutupan dan sambungan yang menyatukan tepi dan mengelas sambungan dengan busur argon atau laser, kemudian pelurus yang menghilangkan distorsi las. Setiap stasiun tambahan adalah titik kalibrasi lain, jadi lini 28 unit menuntut lebih dari tim setup Anda. The Fabricator membahas dasar roll forming untuk pembeli baru.

Hasilnya berbeda: balok kotak memberi tabung tertutup halus yang tidak perlu cat penutup pada sambungan, sedangkan balok bertingkat memberi bibir rata yang membawa wire mesh di tingkat. Pengelas klem ujung otomatis dapat memasang konektor pada saat yang sama. Satu set roll bagus dari baja Cr12MoV yang dikeraskan ke HRC 58 sampai 62 bertahan bertahun-tahun. Ganti tinggi balok bisa manual, dengan operator menyetel roll, atau sepenuhnya otomatis, dengan unit bermotor menyetel ulang garis lintasan. Pada mesin roll forming balok bertingkat vs balok kotak, umur perkakas dan kecepatan ganti format adalah pendorong biaya senyap yang menentukan waktu operasi.

Cold rolled steel coils fed into a roll forming line for beam production

Fakta 5: satu mesin atau dua?

Pembeli sering meminta satu mesin roll forming balok bertingkat vs balok kotak yang membuat keduanya. Penanganan koil, punching, pemotongan, dan sel las dipakai bersama, tetapi roll pembentuk tidak: balok bertingkat butuh set lengkap 28 lintasan untuk sayap bertingkat, dan balok kotak butuh 14 lintasan untuk mencapai C. Menjalankan satu profil pada set roll milik yang lain tidak praktis, jadi mesin kombinasi jarang menguntungkan. Untuk tiang, perbandingan roll formed vs press brake kami membahas pertanyaan serupa.

Pakai aturan ini. Jika pesanan Anda sebagian besar wire mesh universal tipe air terjun pada bentang standar, mulai dari lini balok kotak. Jika makin banyak yang menentukan wire mesh di tingkat atau dek solid rata, tambahkan lini balok bertingkat dan anggarkan unit tambahannya. Pembeli mesin roll forming balok bertingkat vs balok kotak yang hanya butuh satu gaya dek seharusnya tidak membayar untuk yang lain.

Bagaimana Believe Industry Membangun Lini Roll Forming Balok

Kami membangun lini roll forming sejak 2005, dengan lebih dari 80 insinyur dan teknisi dan lebih dari 500 mesin dikirim ke lebih dari 50 negara. Lini bal kami bersertifikat ISO 9001 dan CE, yang penting bagi eksportir ke Eropa dan Timur Tengah. Setiap mesin step beam maupun box beam yang kami bangun memiliki sertifikasi dan toleransi yang sama.

Kecepatan lini bergantung pada metode punching. Punch dan potong hidraulik berjalan sekitar 3 sampai 4 m/menit, punch servo pelacak mencapai 15 sampai 20 m/menit, dan punch rotari melampaui 30 m/menit. Pemotongan dengan gergaji terbang pada 20 sampai 35 m/menit tidak pernah menghentikan strip. Mesin roll forming balok bertingkat vs balok kotak dari bengkel kami memakai tingkat kecepatan yang sama, dijelaskan dalam panduan kecepatan mesin tiang kami.

Setiap mesin roll forming balok bertingkat vs balok kotak yang kami bangun mendukung punching inline untuk lubang sambungan tiang, potong otomatis sesuai panjang, dan penumpuk otomatis opsional pada 15 sampai 25 m/menit. Material roll adalah Cr12MoV yang dikeraskan ke HRC 58 sampai 62, dan satu pemasok menangani tiang, balok, dan penopang silang.

Roll forming section with integrated hydraulic punching for beam lines

Pertanyaan yang Sering Diajukan tentang Mesin Roll Forming Balok Bertingkat vs Balok Kotak

T: Apa perbedaan utama antara mesin roll forming balok bertingkat dan balok kotak?
Perbedaannya ada pada geometri sayap dan jumlah unit, bukan terbuka versus tertutup. Kedua lini menghasilkan penampang tipe tertutup. Lini balok bertingkat membentuk sayap bertingkat dalam sekitar 28 unit, sedangkan lini balok kotak memakai sekitar 14 langkah pembentukan untuk mencapai C ditambah 5 stasiun penutupan dan sambungan. Karena unit tambahan itu, mesin balok bertingkat lebih mahal.

T: Lini balok mana yang menahan beban lebih besar, bertingkat atau kotak?
Pada tinggi dan ketebalan sama keduanya berdekatan, karena keduanya penampang tertutup. Balok kotak punya keunggulan sedang sekitar 5 sampai 12 persen karena tinggi penuhnya tetap di jalur beban, sementara balok bertingkat melipat sebagian strip ke bibir. Tinggi penampang adalah faktor yang lebih besar.

T: Berapa lebih mahal lini roll forming balok bertingkat dibanding lini balok kotak?
Lini balok bertingkat biasanya lebih mahal daripada lini balok kotak sebanding, dan alasannya adalah jumlah unit ditambah perkakas tingkat tertutup. Lini balok kotak adalah titik masuk berbiaya lebih rendah karena butuh sekitar 14 unit pembentukan ditambah 5 stasiun sambungan. Metode pengelasan juga menggeser harga, karena las kontinu laser lebih mahal daripada las titik busur argon di kedua lini.

T: Bisakah satu mesin roll forming membuat balok bertingkat dan balok kotak?
Dalam praktiknya tidak. Keduanya penampang tertutup, tetapi set roll-nya berbeda: 28 lintasan sayap bertingkat versus 14 lintasan ke C ditambah penutupan. Lini koil, pemotongan, dan sel las adalah satu-satunya bagian bersama, jadi sebagian besar bengkel yang butuh keduanya berakhir dengan dua lini.

T: Berapa kecepatan lini yang harus dijalankan mesin roll forming balok bertingkat vs balok kotak?
Tergantung metode punching. Punch dan potong hidraulik berjalan 3 sampai 4 m/menit. Punch servo pelacak mencapai 15 sampai 20 m/menit. Punch rotari melebihi 30 m/menit. Pilih tingkat yang cocok dengan volume harian dan frekuensi ganti profil Anda.

T: Mengapa memilih Believe Industry untuk lini roll forming balok?
Kami telah mengirim lebih dari 500 proyek roll forming ke lebih dari 50 negara sejak 2005, dengan sertifikasi ISO 9001 dan CE. Lini balok kami memakai standar roll dan kontrol yang sama dengan lini tiang kami, dan kami menangani punching inline, potong sesuai panjang, dan penumpukan otomatis dari satu pemasok.
