mesin membentuk gulungan profil jubin keluli

Mesin Roll Forming Profil Sirap Keluli digunakan untuk menghasilkan profil sirap keluli mengikut reka bentuk yang dikehendaki. Kedalaman reka bentuk terkini ialah sehingga 30mm.

mesin membentuk gulungan profil jubin keluli

Believe Industry Company telah terlibat dalam reka bentuk dan pembuatan Mesin Roll Forming Profil Sirap Keluli selama lebih 10 tahun. Kami mempunyai pengalaman merancang acuan roll forming dan acuan penebuk, serta acuan penebuk dan pemotong satu badan. Ketahuilah lebih banyak maklumat tentang mesin ini:

• Apakah Profil Sirap Keluli
  1: Gambar Rajah Profil
  2: Penggunaan
  3: Kelebihan
• Susun Atur Mesin
• Komponen Mesin dan Parameter Teknikal
  1: Uncoiler
  2: Kilang Roll Forming
  3: Peranti Penebukan dan Pemotongan
  4: Kotak Kawalan
  5: Stesen Hidraulik
• Mesin Believe Industry
• Galeri Foto

[sta_anchor id=”steeltileprofile”]Apakah Profil Sirap Keluli ?[/sta_anchor]

Profil sirap keluli membentuk kepingan logam yang memberikan rupa sirap tanah liat tradisional. Lebar standard ialah 1000mm apabila bertindih. Dan ketebalan normal ialah 0.6mm.

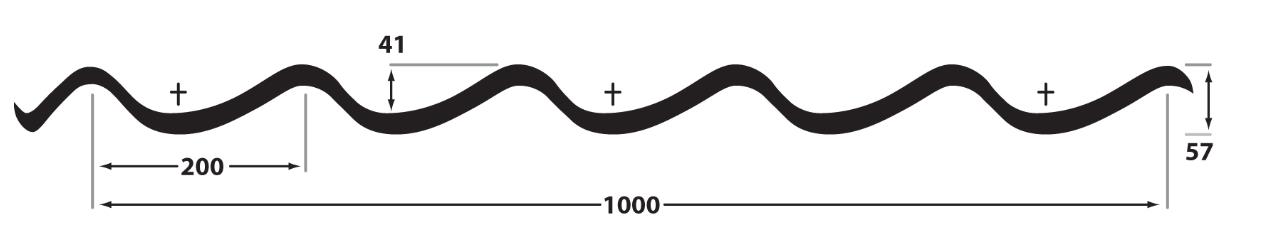

[sta_anchor id=”profiledr

awing”]Gambar Rajah Profil：[/sta_anchor]

[sta_anchor id=”usage”]Penggunaan:[/sta_anchor]

Sheeting atap industri, pertanian, komersial dan kediaman. Boleh digunakan sebagai pelapisan tunggal dan cladding, salutan atas bumbung sedia ada atau sebahagian daripada sistem yang dibina dan bertebatan.

[sta_anchor id=”benefits”]Kelebihan:[/sta_anchor]

Penutup bumbung yang ringan dan kuat dengan permukaan yang tidak memerlukan penyelenggaraan. Ia menyediakan cara yang cekap untuk menghasilkan rupa bumbung tradisional dengan kelebihan keluli bersalut moden. Kepingan keluli yang elegan ini kelihatan sangat baik pada bangunan baharu dan menyatu dengan indah ke dalam kawasan lama yang sensitif secara budaya. Ia mempunyai banyak kelebihan: ringan, pantas dan mudah dipasang, dengan pelbagai warna bumbung klasik untuk bumbung yang kukuh, menarik dan tahan lama.

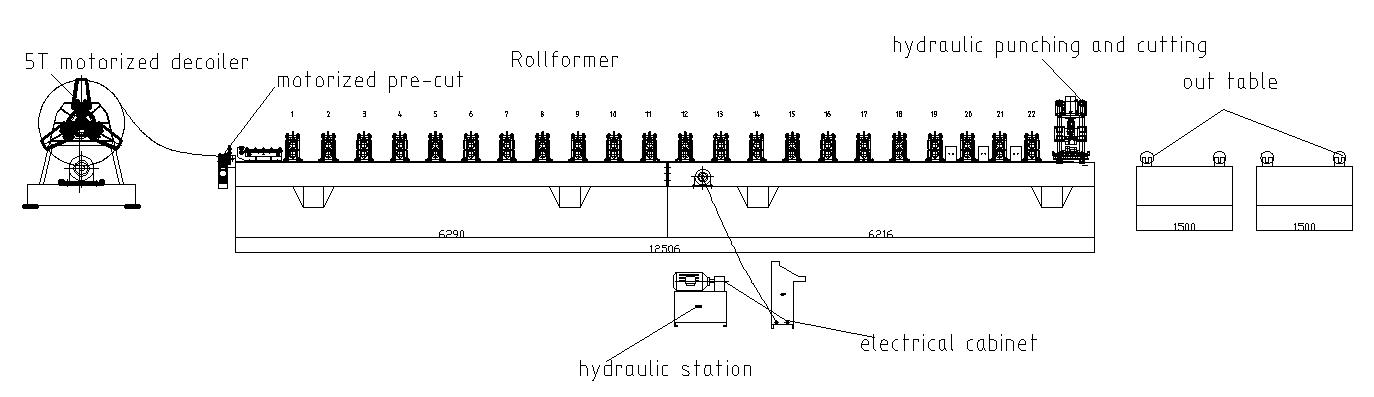

[sta_anchor id=”layout”]Susun Atur Mesin Roll Forming Profil Sirap Keluli[/sta_anchor]

[sta_anchor id=”parameters”]Komponen Mesin Profil Jubin dan Parameter Teknikal[/sta_anchor]

[sta_anchor id=”uncoiler”]Uncoiler Hidraulik 10 Tan dengan Kereta Coil[/sta_anchor]

Penerangan	Spesifikasi
Jenis	Pemotongan gegelung elektrik, pengembangan hidraulik.
Kapasiti Beban	5 tan, 10 Tan atau 15 Tan
Lebar gegelung maksimum	1500mm
Diameter dalam gegelung	480-600mm
Diameter luar gegelung	1600mm Maks
Kuasa Motor Pemotongan Gegelung	5.5KW
Kuasa Motor Hidraulik	3KW
Lintasan Angkat Kereta Coil	500mm Maks
Jarak Pergerakan Kereta Coil	2.5m Maks
Kapasiti Kereta Coil	Sama seperti kapasiti uncoiler

[sta_anchor id=”rollforming”]Mesin Roll Forming[/sta_anchor]

Penerangan	Spesifikasi
Struktur Mesin	Beam H dikimpal, jenis tiang pemandu digunakan sebagai rak roller.
Stesen Roller	18 rak
Bahan Aci	ASTM, diameter 75mm
Bahan Spacer	ASTM, ketebalan dinding 8mm, permukaan dikrom
Bahan penggelek	ASTM, pemesinan halus, permukaan dikrom ketebalan 0.05mm
Kuasa Motor Pemacu	7.5KW
Kelajuan Roll Forming	12-15m/min, tidak termasuk penebukan dan pemotongan
Jenis Pemacu	Rantai dan gear

[sta_anchor id=”punchingandcutting”]Peranti Penebukan dan Pemotongan[/sta_anchor]

Penerangan	Spesifikasi
Struktur Mesin	Menerapkan reka bentuk portal, struktur empat tiang, lebih kuat dan rupa yang baik
Bahan Acuan Penebukan	CR12, HRC 60-62 °
Bahan Acuan Pemotongan	CR12, HRC 60-62 °
Kuasa Motor Hidraulik	11KW
Tekanan Kerja Hidraulik	12-16 Mpa
Pengukuran Panjang	Omron encoder
Kedalaman maksimum sirap	30mm
Peralatan pilihan	Stesen hidraulik boleh dilengkapkan dengan kipas pendingin di Zon Tropika

[sta_anchor id=”controlledbox”]Kotak Kawalan[/sta_anchor]

Penerangan	Spesifikasi
Fungsi	Pekerja memasukkan panjang dan kuantiti produk melalui skrin sentuh. Skrin akan memaparkan status pengeluaran.
Voltan	380V, 50Hz, 3 Phase
Skrin sentuh	MCGS atau Siemens
PLC	Pasasonic atau Siemens
Pengesan	Omron
Suis Had	Omron
Inverter Kekerapan	Yaskawa
Reka bentuk baharu	Menerapkan plag volant untuk memudahkan sambungan pendawaian

[sta_anchor id=”hydraulicstation”]Stesen Hidraulik[/sta_anchor]

Penerangan	Spesifikasi
Fungsi	Membekalkan kuasa untuk pengembangan, penebukan dan pemotongan
Kuasa Hidraulik	3KW untuk uncoiler, 11KW untuk penebukan dan pemotongan
Tekanan Kerja	12-16 Mpa
Minyak Hidraulik	Minyak hidraulik 46 #

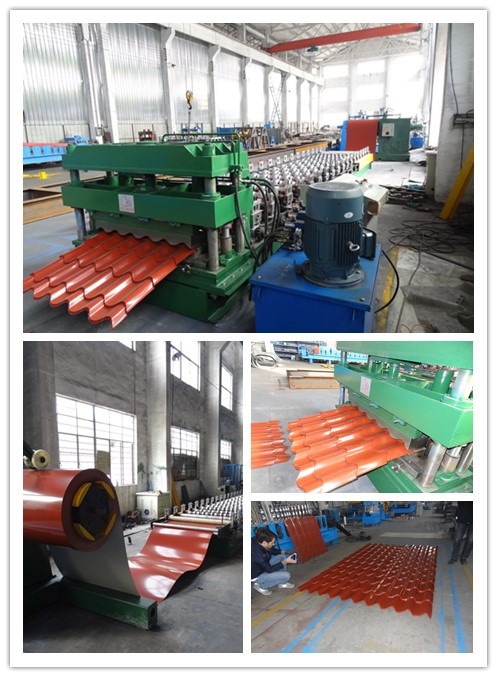

[sta_anchor id=”photo”]Galeri Foto[/sta_anchor]

[sta_anchor id=”believeindustry”]Apa Yang Dibekalkan oleh Believe Industry?[/sta_anchor]

Believe Industry Company mempunyai pelbagai mesin roll forming dan peralatan pemprosesan gegelung serta mesin berkaitan mesin roll forming sirap:

1. Mesin Roll Forming Profil Kotak
2. Mesin Roll Forming Purlin C dan Z
3. Pembentuk Salur
4. Mesin Roll Forming Lantai Keluli
5. Siri Mesin Roll Forming Pintu Rolling Shutter

Hubungi kami untuk maklumat lanjut!
