Mesin Pembentukan Roll Purlin C Z

Mesin Pembentukan Roll Purlin C Z adalah untuk menghasilkan Purlin C dan Z dengan masa pertukaran yang kurang. Reka bentuk teknologi baharu BELI®, masa pertukaran hanya 2 minit. Reka bentuk terkini kami harga mesin purlin c dan z hanya sekitar 35000$ EXW kilang. Hubungi kami untuk maklumat lanjut.

Believe Industry Company mempunyai mesin berikut untuk keperluan purlin yang berbeza

Semua mesin di atas mempunyai pelbagai reka bentuk untuk keperluan tertentu.

Apakah Purlin C dan Purlin Z?

Dalam pembinaan keluli, purlin ialah ahli bumbung mendatar yang merentangi antara bingkai utama atau rasuk. Ia menanggung beban lapisan bumbung dan memindahkan beban angin dan salji ke struktur utama.

Purlin C mempunyai keratan rentas saluran terbuka simetri — dua flensa sama tegak lurus dengan web rata. Purlin Z mempunyai satu flensa bersudut ke arah bertentangan, yang membolehkan bahagian bersebelahan bertindih. Purlin Z bertindih mencipta rasuk separa berterusan, meningkatkan kapasiti beban sebanyak 30–50% berbanding rentang ringkas pada berat keluli yang sama.

Mesin purlin c z BELI® menghasilkan kedua-dua profil daripada set penggulungan pembentuk yang sama. Tiada keperluan untuk mesin berasingan atau kelengkapan berasingan. Ini penting apabila satu projek memerlukan kedua-dua profil — yang biasa dalam sistem bangunan logam besar.

Untuk aplikasi yang juga memerlukan profil saluran-U, barisan yang sama menghasilkan bahagian U tanpa perubahan roll. Ketahui lebih lanjut tentang pengeluaran profil tunggal pada halaman mesin pembentukan roll purlin C dan mesin pembentukan roll purlin Z.

Lukisan Profil dan Dimensi Purlin C dan Z

Purlin C
Purlin Z

Dimensi purlin standard dari barisan ini:

  • Ketinggian web (H): 80, 100, 120, 150, 200, 250, 300, 350 mm
  • Lebar flensa (B): 50–80 mm biasa
  • Ketinggian bibir (C): 15–25 mm biasa
  • Ketebalan (t): 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0 mm

Dimensi tersuai di luar julat ini adalah mungkin dengan reka bentuk roll yang diselaraskan. Hantar lukisan melalui halaman mohon sebut harga untuk semakan kebolehlaksanaan.

Di Mana Purlin C dan Z Digunakan

Projek bangunan keluli merentasi pelbagai sektor menggunakan purlin yang dihasilkan pada barisan ini.

  • Bangunan logam pra-kejuruteraan (PEB) — kerangka sekunder bumbung dan dinding
  • Bengkel industri dan gudang — rentang sehingga 12 m menggunakan purlin Z bertindih
  • Bangunan pertanian — stor bijirin, bengkel peralatan
  • Bangunan keluli komersial — runcit, logistik, tempat letak kereta
  • Pembinaan modular — kerangka keluli ringan untuk struktur prafab

Input gegelung keluli boleh bergalvani celup panas (GI), pra-cat (PPGI), atau keluli struktur terbuka. Gegelung bergalvani biasa untuk aplikasi bumbung di mana rintangan kakisan penting.

Untuk konteks sistem bangunan keluli lengkap, lawati halaman pembinaan dan struktur keluli. Untuk mesin kerangka sekunder berkaitan, lihat mesin pembentukan roll multibeam yang mengendalikan berbilang profil purlin pada satu set alat.

Piawaian Industri dan Rujukan

Purlin C dan Z dikawal oleh piawaian struktur antarabangsa. Sebelum menentukan saiz purlin, sahkan pematuhan dengan kod yang berkenaan untuk rantau anda.

Kod ini mentakrifkan jadual rentang dibenarkan, had pesongan, keperluan sambungan, dan piawaian perlindungan kakisan. Mesin BELI® dikalibrasikan untuk menghasilkan profil yang memenuhi toleransi dimensi yang diperlukan oleh spesifikasi ini.

Untuk gambaran keseluruhan kriteria pemilihan mesin, artikel Cara Memilih Syarikat Pembentukan Roll yang Tepat merangkumi kelayakan pembekal, pemeriksaan mesin, dan apa yang perlu disahkan sebelum pembayaran.

Purlin C, Z, dan Sigma: Perbandingan Bersebelahan

Pembeli sering bertanya bagaimana purlin C, Z, dan Sigma berbeza. Jadual di bawah merangkumi geometri keratan rentas, tingkah laku struktur, kaedah pengeluaran, dan kes penggunaan tipikal.

Ciri Purlin C Purlin Z Sigma (Ω) Purlin
Bentuk keratan rentas Saluran terbuka simetri Saluran tidak simetri dengan flensa condong Profil omega / topi tertutup
Keupayaan tindihan Tidak sesuai untuk tindihan Direka untuk sambungan sarung/tindih Biasanya tidak ditindih
Prestasi rentang Rentang tunggal (rasuk ringkas) Rentang berterusan (ditindih = +30–50% kapasiti) Tunggal atau berterusan
Kekakuan berbanding berat Piawaian Standard hingga sederhana Tinggi (web tertutup mengkaku bahagian)
Ketinggian web tipikal 100–350 mm 100–350 mm 150–450 mm
Ketebalan bahan 1.5–5.0 mm 1.5–5.0 mm 1.5–5.0 mm
Kaedah pengeluaran Pembentukan roll (mesin C Z) Pembentukan roll (mesin C Z) Kelengkapan pembentukan roll Sigma khusus
Gred keluli S235–S550 S235–S550 S235–S390
Aplikasi utama Dinding, rentang bumbung ringan Purlin bumbung, rentang berterusan >6 m Purlin rangka portal Eropah
Boleh dihasilkan pada mesin BELI® CZ? Ya Ya Tidak — kelengkapan berasingan diperlukan

Unit BELI® direka khusus untuk pengeluaran C dan Z. Jika profil Sigma diperlukan, Believe Industry menawarkan penyelesaian profil tersuai berasingan — lihat halaman mesin pembentukan roll profil tersuai.

Rujukan Kapasiti Beban Purlin dan Kalkulator Pantas

Rujukan Pantas

Jadual di bawah menunjukkan nilai kapasiti beban indikatif untuk saiz purlin C dan Z standard. Nilai mengandaikan keadaan rentang ringkas. Sistem purlin Z bertindih memikul 30–50% lebih beban.

Profil Ketinggian × Ketebalan Gred keluli Beban rentang 6 m (kN/m) Beban rentang 8 m (kN/m)
C200 200 × 2.0 mm Q345 4.2 2.4
Z200 200 × 2.0 mm Q345 4.8 (lapped: 7.0) 2.7 (lapped: 4.0)
C250 250 × 2.5 mm Q345 6.8 3.8
Z250 250 × 2.5 mm Q345 7.5 (lapped: 11.0) 4.2 (lapped: 6.2)
Z300 300 × 3.0 mm S550 14.0 (lapped: 20.0) 7.9 (lapped: 11.5)

Untuk rentang dikawal pesongan (biasanya >6 m), faktor had ialah kekakuan, bukan kekuatan hasil. Bertukar daripada keluli Q345 kepada S550 tidak meningkatkan kapasiti beban dengan ketara apabila pesongan mengawal.

Gunakan kalkulator gegelung logam laman sesawang untuk menganggar berat gegelung, panjang jalur, dan hasil bahan untuk pengeluaran purlin anda.

Pertimbangan Utama untuk Kalkulator ini:

  1. Faktor Pengawal: Kalkulator secara automatik membandingkan kekuatan berbanding kekakuan. Biasanya, untuk rentang lebih panjang (cth., > 6m), pesongan (lendutan) ialah faktor had dan bukannya keluli sebenarnya patah.

  2. Sifat Keratan: Alat ini menggunakan nilai Momen Inersia (I) dan Modulus Keratan (S) yang dipermudahkan untuk saiz C/Z biasa. Untuk laman web profesional, nilai ini boleh dikemas kini untuk memadankan geometri profil terbentuk roll khusus anda.

  3. Unit:

    • Rentang: Input dalam meter.

    • Output Beban: kN/m (kiloNewton per meter linear). Untuk menukar kepada kg/m, darabkan hasil dengan lebih kurang 101.97.

  4. Andaian: Model ini mengandaikan "Rentang Ringkas" (purlin disokong di kedua-dua hujung tetapi tidak berterusan). Untuk purlin Z yang ditindih, kapasiti beban boleh meningkat sehingga 30-50% disebabkan kesinambungan merentasi rasuk.

Kalkulator Kapasiti Beban Purlin

MUATAN SELAMAT 0.00 kN/m
KAPASITI 0 kg/m

Penyelesaian Pertukaran untuk Purlin C dan Z

Reka bentuk kilang roll dupleks ialah inovasi teras. Dua unit pembentukan roll berasingan berfungsi secara turutan pada barisan yang sama.

Kilang pertama mengawal panjang flensa "L." Kilang kedua mengawal ketinggian web "H." Setiap satu melaraskan secara bebas melalui motor servo 0.75 kW.

Untuk bertukar antara profil C dan Z, satu tepi bahagian dialihkan ke atas (purlin C) atau ke bawah (purlin Z) dengan memutar pendirian pembentuk berkaitan 180° mengelilingi aci. Ini mengambil masa kira-kira 60 saat dengan kunci tork yang disediakan.

Key fact: BELI® machines can produce 80–350 mm web height and handle strip widths up to 600 mm — all on the same tooling without roll change. This covers the full range of standard purlin sizes used in single-story industrial buildings.

Untuk pengeluaran yang memerlukan variasi ketinggian bibir, ini boleh dicapai dengan melaraskan lebar jalur masuk atau menambah kilang dupleks ketiga. Halaman mesin pembentukan roll purlin C merangkumi urutan pelarasan khusus untuk pengeluaran profil tunggal.

Penyelesaian Lubang Tembus untuk Mesin Pembentukan Roll Purlin C Z

Tiga konfigurasi penembusan tersedia. Pilihan yang betul bergantung pada kerumitan corak lubang dan isi padu pengeluaran.

Kaedah penebukan Bila Menggunakan Kelebihan
Penembus Pra Bebas Servo Pengeluaran isi padu tinggi, corak lubang kompleks Kitaran terpantas — menembus sebelum pembentukan, tiada kelambatan talian
Penembus Bersepadu Pra-Potong Lubang flensa ringkas, projek sensitif kos Pelaburan lebih rendah, jejak padat
Peranti Pasca-Tembus Perubahan saiz kerap, pengeluaran C/Z bercampur Kelenturan maksimum — menembus selepas pembentukan, tukar corak dengan mudah

Unit penembus hidraulik menggunakan acuan CR12 MoV yang dikeraskan kepada HRC 58–62°. Tekanan kerja: 12–16 MPa. Bingkai gaya gantry membenarkan pelarasan kedudukan acuan pantas merentasi web dan flensa purlin.

Data kedudukan lubang disimpan dalam PLC dan dipautkan ke resipi produk. Panggil kerja tersimpan dan koordinat penembus dimuat semula secara automatik.

Cara melaraskan mesin untuk bertukar antara pengeluaran purlin C dan Z

Kilang purlin "C" dan "Z" tukar pantas lain sedang membentuk satu tepi produk ke atas. Di tepi lain tiada perlu laras, roller atas dan bawah boleh ditukar dengan mudah sama ada dengan memutar setiap pendirian 180º mengelilingi aci atau mengalihkan satu kaki ke atas untuk Purlin C atau ke bawah untuk Purlin Z . Reka bentuk ini membolehkan pengeluaran "C" dan "Z" Purlin pada mesin yang sama tanpa perubahan alat.

Susun Atur Mesin dan Urutan Pengeluaran

Barisan pengeluaran standard mengikuti urutan ini:

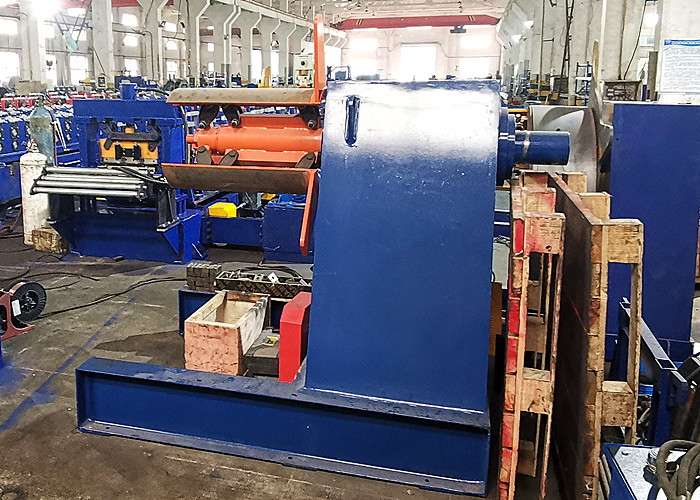

  1. Pembuka Gegelung Hidraulik 5-Ton — bermotor elektrik, pengembangan mandrel hidraulik

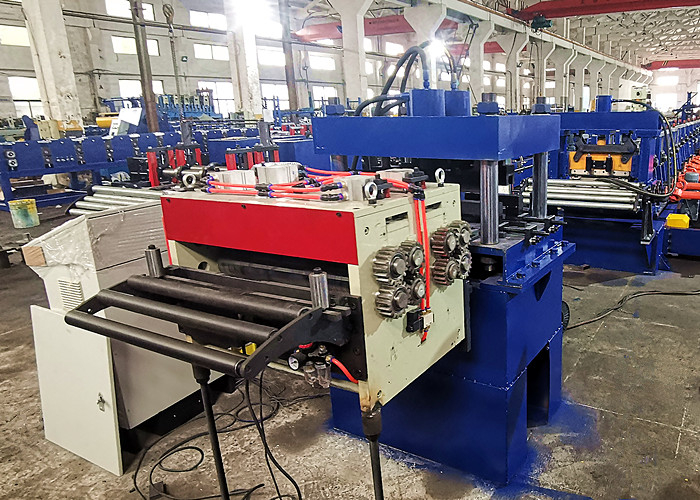

  2. Peranti Servo Feeder & Panduan — memastikan penjajaran kemasukan jalur
  3. Unit Pelenyapan — pelenyapan 7-roller (3 atas, 4 bawah), roller bersalut krom 90 mm
  4. Peranti Pra-Tembus atau Pasca-Tembus — akhbar hidraulik gaya gantry
  5. Unit Pembentukan Roll 18-Stesen — reka bentuk kilang dupleks untuk pertukaran C/Z

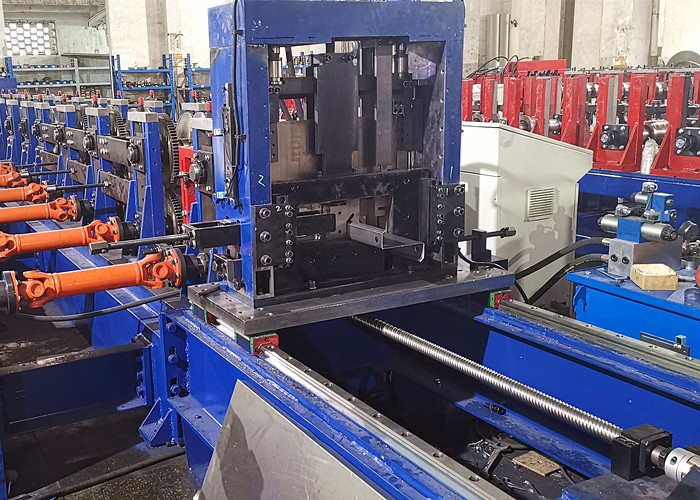

  6. Pemotong Terbang Dipacu Servo — potong hidraulik pelbagai fungsi, tiada perubahan acuan untuk C/Z
  7. Penindan Auto (pilihan)

Kelajuan pembentukan ialah 15 m/min. Penggunaan kuasa talian adalah lebih kurang 60 kW pada pengeluaran penuh. Kabinet kawalan berjalan pada 380V / 50Hz / 3-fasa dengan skrin sentuh MCGS untuk penyimpanan parameter kerja. Dimensi produk berbeza boleh disimpan dan dipanggil semula serta-merta — tiada input semula parameter antara kerja.

Bandingkan susun atur ini dengan pilihan tugas lebih ringan pada halaman mesin pembentukan roll multibeam, yang mengendalikan sehingga 8 jenis keratan daripada satu set roll.

susun atur mesin roll former purlin c z
Pembuka Gegelung-- Pemberian Makan dan Panduan-- Pelenyapan-- Pembentukan Roll-- Pelurusan-- Penembusan Lubang-- Pemotongan-- Penindanan Auto

Parameter Teknikal Mesin Pembentukan Roll Purlin C&Z

Komponen Spesifikasi
Kapasiti pembuka gegelung 5 ton / hydraulic mandrel / 480–620 mm ID / max OD 1600 mm
Julat lebar jalur 150–600 mm
Ketebalan bahan 1.5–5.0 mm
Gred keluli disokong Q235, Q345, S550, GI, PPGI
Kelajuan pembentukan 15 m/min
Bilangan stesen pembentukan 18 stesen
Bahan aci roll ASTM 1045, Ø90 mm, HRC 58–62°
Bahan roll CR12MoV, HRC 58–62°, chrome-plated surface
Motor pemacu utama 37 kW penghantaran kotak gear
Motor pelarasan flens 0.75 kW × 2
Motor pelarasan web 1.5 kW
Motor penumbuk hidraulik 7.5 kW / 12–16 MPa
Motor pemotong hidraulik 7.5 kW / 12–16 MPa
Jenama PLC Panasonic
Jenama VFD Yaskawa
Jenama encoder Omron
HMI Skrin sentuh MCGS
Bekalan kuasa 380V / 50Hz / 3-phase

Untuk aplikasi yang memerlukan gred keluli lebih tinggi atau jalur yang lebih lebar, sila hubungi Believe Industry untuk cadangan kejuruteraan tersuai. Halaman mesin roll forming profil tersuai meliputi permintaan profil bukan piawai.

Foto

Mengapa Pembeli Memilih Believe Industry

Believe Industry (BELI®) telah membekalkan mesin purlin c z kepada pelanggan di lebih 40 negara. Pembeza utama yang sering muncul dalam maklum balas pembeli:

  • Pertukaran 2 minit — disahkan dalam video pemasangan pelanggan, bukan sekadar tuntutan helaian spesifikasi
  • Komponen jenama ternama — Panasonic, Yaskawa, Omron boleh diservis di peringkat global tanpa campur tangan kilang
  • Dokumentasi bahasa Inggeris — manual penuh, lukisan elektrik, dan panduan pengendali dalam bahasa Inggeris
  • Harga kilang terus — tiada pengedar, tiada lapisan tambahan harga
  • Ujian pra-penghantaran — setiap mesin menjalankan pengeluaran percubaan sebelum pengkotakan

Kilang ini terletak di Wuxi, Jiangsu — salah satu wilayah pembuatan peralatan pembentukan logam utama China. Penghantaran ke pelabuhan utama (Shanghai, Ningbo) disertakan dalam harga EXW atas permintaan.

Untuk pembeli yang perlu membandingkan ini dengan julat mesin roll forming yang lebih luas, katalog produk merangkumi lembaran bumbung, panel dinding, dek, raking, dan baris pembentukan talang.

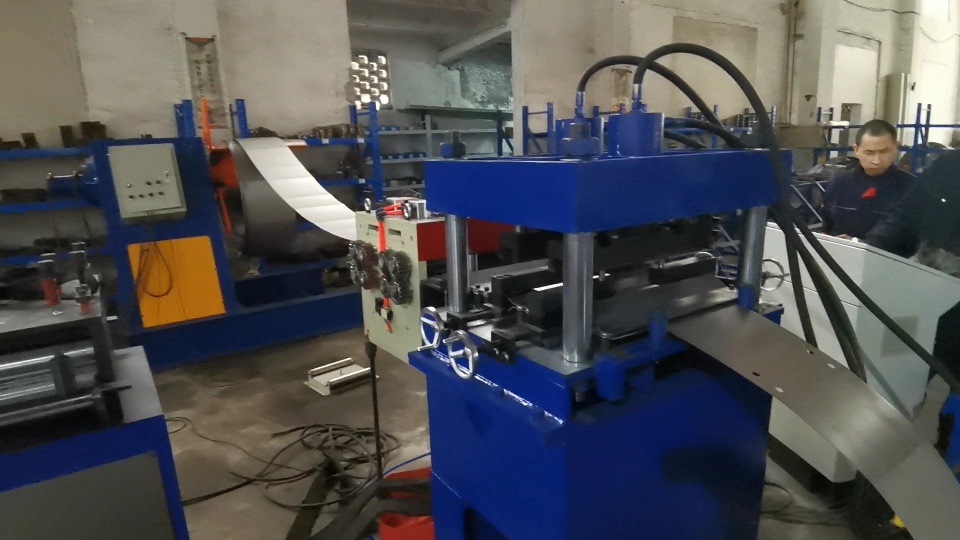

Mesin Roll Forming Purlin C Z dalam Tindakan

Mesin Berkaitan dalam Keluarga Purlin

Julat produk purlin BELI® merangkumi beberapa baris berkaitan.

Mesin Profil Dihasilkan Terbaik Untuk
Mesin Pembentukan Roll Purlin C Saluran C sahaja Pengeluaran isipadu tinggi profil tunggal
Mesin Pembentukan Roll Purlin Z Saluran Z sahaja Pengeluaran profil tunggal, sistem rentang bertindih
C Z Purlin Roll Forming Machine (halaman ini) C, Z, U pada satu mesin Pengeluaran profil campuran, bengkel kerja
Mesin Roll Forming Multibeam Hingga 8 bahagian setiap set alat Kelenturan profil maksimum setiap pelaburan
Mesin Rangka Keluli Gauge Ringan Stud LGSF, landasan, bahagian C Pembinaan kediaman prafab dan modular

Untuk pembeli yang juga menilai sistem penyimpanan, halaman mesin roll forming raking palet dan mesin roll forming raking tegak merangkumi profil struktur untuk sistem penyimpanan gudang.

Petua Penyelenggaraan dan Pengendalian

Unit yang diselenggara dengan baik beroperasi secara dipercayai selama 10+ tahun. Punca utama haus awal ialah pelinciran yang lemah dan mengalirkan bahan mengakis melalui penggiling pembentukan yang tidak diservis.

  • Pelinciran: Sapukan minyak roll forming pada kemasukan jalur setiap hari semasa pengeluaran. Periksa tahap minyak kotak gear setiap minggu.
  • Pemeriksaan penggiling: Periksa penggiling pembentukan untuk calar permukaan setiap 500 jam pengeluaran. Penggiling berlapik krom mempunyai jangka hayat lebih lama tetapi akan menunjukkan haus di tepi dahulu.
  • Kelegaan acuan penumbuk: Sahkan kelegaan penumbuk-ke-acuan sepadan dengan ketebalan bahan. Kelegaan haus menyebabkan serpihan dan memendekkan jangka hayat acuan.
  • Sandaran PLC: Simpan fail parameter kerja selepas sebarang perubahan dimensi. Sandaran bateri PLC biasanya mengekalkan data selama 2 tahun.
  • Sistem hidraulik: Gantikan minyak hidraulik setiap 2,000 jam. Periksa keadaan penapis setiap bulan.

Prosedur penyelenggaraan penuh diliputi dalam panduan penyelenggaraan mesin roll forming logam.

Bacaan berkaitan

Artikel ini memberikan konteks tambahan untuk pembeli yang menilai pembelian mesin purlin c z.

Mohon sebut harga untuk mesin roll forming purlin C Z

Baris BELI® merangkumi julat praktikal penuh pengeluaran purlin struktur — profil C, Z, dan U dari satu baris, dengan pertukaran kurang 2 minit dan komponen kawalan berjenama.

Harga bermula dari $35,000 USD EXW untuk konfigurasi standard. Julat saiz suai, nyahgulung berkeupayaan tinggi, penumpuk automatik, dan unit pra-penumbuk servo tersedia.

Untuk mendapatkan sebut harga yang disesuaikan dengan saiz profil, ketebalan bahan, dan isipadu pengeluaran yang diperlukan:
