máquina perfiladora de perfiles de teja de acero

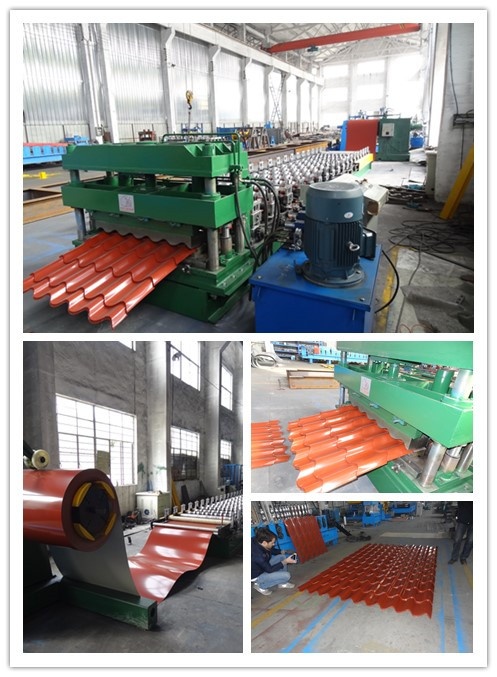

La máquina perfiladora de perfiles de teja de acero sirve para producir perfiles de teja de acero según el diseño deseado. La profundidad del diseño más reciente es de hasta 30 mm.

máquina perfiladora de perfiles de teja de acero

Believe Industry Company lleva más de 10 años dedicada al diseño y la fabricación de máquinas perfiladoras de perfiles de teja de acero. Tenemos experiencia en el diseño de moldes de perfilado, moldes de punzonado y moldes monobloque de punzonado y corte. Conoce más información sobre la máquina:

¿Qué es el perfil de teja de acero?
1: Plano del perfil
2: Uso
3: Ventajas
Distribución de la máquina
Componentes de la máquina y parámetros técnicos
1: Desenrollador
2: Torno de perfilado
3: Dispositivo de perforado y corte
4: Cuadro de control
5: Estación hidráulica
Máquinas de Believe Industry
Galería de fotos

[sta_anchor id=”steeltileprofile”]¿Qué es el perfil de teja de acero?[/sta_anchor]

Un perfil de teja de acero conforma láminas metálicas que dan el aspecto de las tejas de arcilla tradicionales. El ancho estándar es de 1000 mm al solaparse. Y el espesor normal es de 0,6 mm.

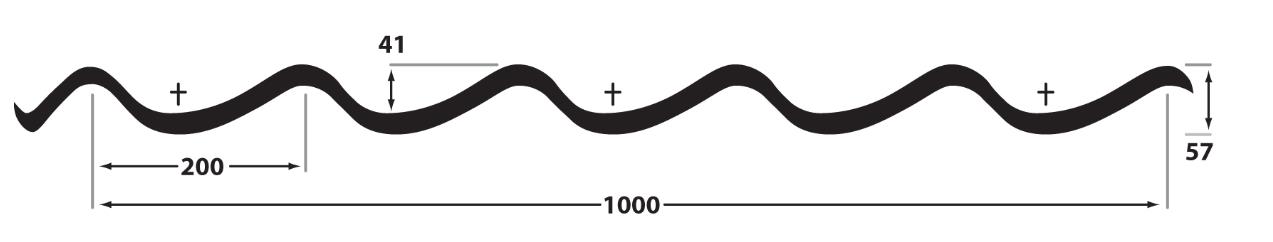

[sta_anchor id=”profiledr

awing”]Plano del perfil：[/sta_anchor]

[sta_anchor id=”usage”]Uso:[/sta_anchor]

Cubierta industrial, agrícola, comercial y doméstica. Puede usarse como chapa simple y revestimiento, como capa sobre un tejado existente o como parte de un sistema construido y aislado.

[sta_anchor id=”benefits”]Ventajas:[/sta_anchor]

Una cubierta ligera y resistente, con una superficie que no requiere mantenimiento, ofrece una forma eficiente de crear el aspecto de un tejado tradicional con las ventajas del acero recubierto moderno. Esta elegante chapa de acero queda muy bien en edificios nuevos y se integra a la perfección en zonas antiguas con sensibilidad cultural. Tiene muchas ventajas: es ligera, rápida y sencilla de instalar, y está disponible en una selección de colores de cubierta clásicos para un tejado sólido, atractivo y duradero.

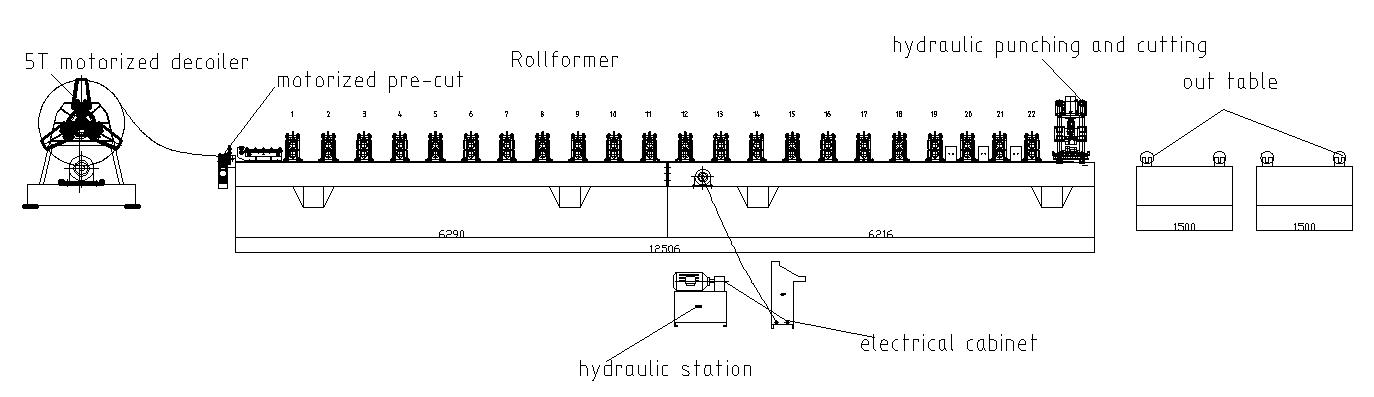

[sta_anchor id=”layout”]Distribución de la máquina perfiladora de perfiles de teja de acero[/sta_anchor]

Componentes y parámetros técnicos de la máquina perfiladora de baldosas

[sta_anchor id=”uncoiler”]Desenrollador hidráulico de 10 toneladas con carro de bobina[/sta_anchor]

Descripción	Especificaciones
Tipo	Desenrollado eléctrico, expansión hidráulica.
Capacidad de carga	5 toneladas, 10 toneladas o 15 toneladas
Ancho máximo de la bobina	1500 mm
Diámetro interior de bobina	480-600mm
Diámetro exterior de bobina	1600 mm máx.
Potencia del motor de desenrollado	5.5KW
Potencia del motor hidráulico	3KW
Carrera de elevación del carro de bobina	500 mm máx.
Distancia de recorrido del carro de bobina	2,5 m máx.
Capacidad del carro de bobina	Igual que la capacidad del desenrollador

[sta_anchor id=”rollforming”]Máquina perfiladora[/sta_anchor]

Descripción	Especificaciones
Estructura de la máquina	Perfil en H soldado, tipo columna guía para las estaciones de rodillos
Estaciones de formado	18 estaciones
Material de Eje	ASTM, 75 mm de diámetro
Material de los espaciadores	ASTM, 8 mm de espesor de pared, superficie cromada
Material de los rodillos	ASTM, mecanizado fino, capa de cromo de 0,05 mm de espesor
Potencia del motor accionado	7.5KW
Velocidad de perfilado	12-15 m/min, sin perforado ni corte
Tipo de transmisión	Cadena y engranaje

[sta_anchor id=”punchingandcutting”]Dispositivo de perforado y corte[/sta_anchor]

Descripción	Especificaciones
Estructura de la máquina	Adopta un diseño pórtico, estructura de cuatro columnas, más resistente y con buen aspecto
Material del molde de perforado	CR12, HRC 60-62 °
Material del molde de corte	CR12, HRC 60-62 °
Potencia del motor hidráulico	11KW
Presión de trabajo hidráulica	12-16 Mpa
Medición de longitud	Codificador Omron
Profundidad máxima de la teja	30 mm
Equipamiento opcional	La estación hidráulica puede equiparse con ventilador de refrigeración en zonas tropicales

[sta_anchor id=”controlledbox”]Cuadro de control[/sta_anchor]

Descripción	Especificaciones
Función	El operario introduce la longitud y la cantidad del producto a través de la pantalla táctil. La pantalla muestra el estado de producción.
Voltaje	380V, 50Hz, 3 fases
Pantalla táctil	MCGS o Siemens
PLC	Pasasonic o Siemens
Codificador	Omron
Final de carrera	Omron
Variador de frecuencia	Yaskawa
Nuevo diseño	Adopta conectores aeronáuticos para conectar fácilmente los cableados

[sta_anchor id=”hydraulicstation”]Estación hidráulica[/sta_anchor]

Descripción	Especificaciones
Función	Suministra la potencia para la expansión, el punzonado y el corte
Potencia Hidráulica	3 KW para el desenrollador, 11 KW para perforado y corte
Presión de trabajo	12-16 Mpa
Aceite hidráulico	Aceite hidráulico 46 #
