Líneas de puertas y ventanas, fabricadas en Wuxi, China
máquinas perfiladoras de puertas de acero
Una máquina perfiladora de puertas de acero fabrica una pieza del sistema de puerta, no la puerta entera. Marcos, paneles de garaje, lamas de persiana y guías necesitan su propio juego de rodillos, patrón de punzonado y corte, y una planta de puertas suele tener dos o tres en paralelo.
Líneas construidas desde 2005. Más de 500 máquinas en más de 50 países. Certificado ISO 9001, cumplimiento CE.
Una puerta, cuatro máquinasUn sistema completo necesita una línea de marcos, una de paneles o lamas y una de guías. Cada una se cotiza con su propio plano.
2005Fabricando líneas de puertas y ventanas
500+Máquinas entregadas
50+Países de exportación
80+Ingenieros y técnicos
ISO 9001Certificada, conforme a CE
Cómo funciona la línea
Entra bobina, sale marco punzonado
Una máquina perfiladora de puertas de acero cumple los mismos cinco pasos que cualquier línea de chapa fina. La diferencia está en la prensa: los agujeros de bisagra, los alojamientos de cerradura, las placas de pestillo y las muescas de esquina se punzonan antes de cerrar el perfil.
01
Desbobinador
Un mandril de 3 a 5 t porta bobina galvanizada. Un carro de bobina la carga sin grúa.
02
Enderezador y alimentador
El enderezador elimina la curvatura y un alimentador servo mide la longitud de cada marco o panel.
03
Punzonado
Los agujeros de bisagra, los alojamientos de cerradura y las muescas se punzonan en línea con un juego de matrices, un patrón por tamaño de puerta.
04
Perfilado
De 14 a 24 estaciones motorizadas pliegan el perfil. Un marco necesita más pasadas que una lama de persiana del mismo ancho.
05
Corte y apilado
Un cortador posterior o una cizalla volante corta a medida. Los marcos salen a una mesa y las lamas a un apilador.
Componentes de puerta
Cuatro piezas que perfilea una planta de puertas
Cada cotización de una máquina perfiladora de puertas de acero parte del plano de sección. Las cuatro de abajo cubren la mayor parte del trabajo de puertas que fabricamos.
01 / Marco
marcos de puerta
Rebaje simple, rebaje doble o labio de retorno, plegado en galvanizado de 0,8 a 2,0 mm. El marco es la sección más pesada de la lista.
02 / Panel
Paneles de puerta de garaje
Paneles de 0,4 a 0,8 mm con cara embutida, junta articulada en cada borde y puntos de manilla y bisagra punzonados.
03 / Lama
Lamas de persiana
Lamas encajadas, huecas o con espuma de PU, que se enrollan sobre el dintel. El paso de lama y el radio de enrollado deciden la bobina.
04 / Guía
Guías y perfiles inferiores
Guía curva o recta que conduce la puerta, más el perfil inferior que cierra la última lama.
Gama de máquinas
Cinco máquinas perfiladoras de puertas de acero
Cada página lleva el plano de sección, el número de estaciones y la producción de un componente. Las cinco comparten bastidor, accionamiento y control.
01 / Marco
máquina de conformado por rodillos para marcos de puerta de acero
Marcos a medida de 0,8 a 2,0 mm galvanizado, con agujeros de bisagra, alojamientos de cerradura y muescas punzonados en una pasada.
Ver línea de marcos →
02 / Garaje
Perfiladora de puertas de garaje
Paneles de garaje embutidos con junta articulada en cada borde, punzonados para bisagras y manillas en la misma pasada.
Ver línea de garaje →
03 / Lama
Perfiladora de lamas de persiana de acero
Lamas de acero encajadas para puertas enrollables, desde una lama hueca hasta una lama reforzada de seguridad.
Ver línea de lamas →
04 / Lama PU
Perfiladora de persianas con espuma de PU
Lamas rellenas de espuma de poliuretano para aislamiento, el estándar europeo de persiana.
Ver línea de PU →

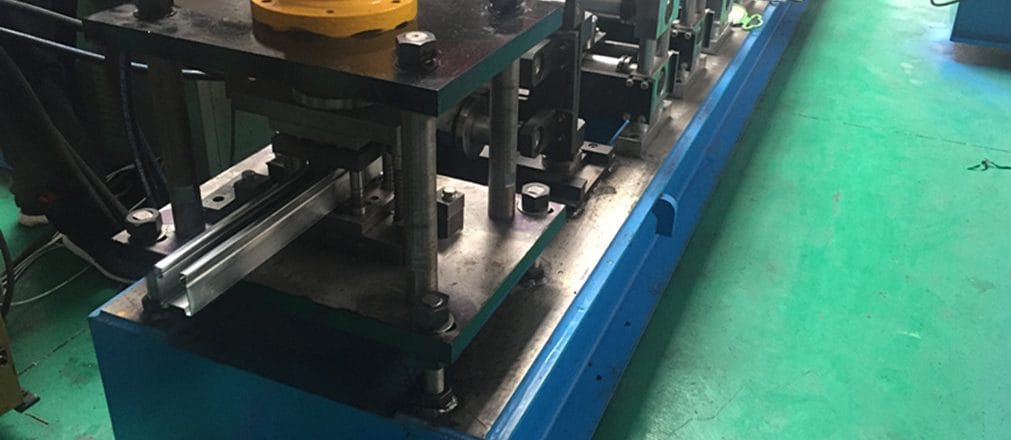

05 / Guía
Perfiladora de guías de persiana
Guías rectas y curvas, más el perfil inferior, que mantienen la persiana alineada al subir.
Ver línea de guías →Una planta que también perfilea su propia chapa puede alimentar estas líneas desde una máquina perfiladora de chapa metálica. Las máquinas de lama y de guía suelen comprarse en pareja, porque una persiana es tan recta como su guía.
Configuración de la línea
Para qué se construye una línea de puertas
Rangos de planificación de una máquina perfiladora de puertas de acero. Primero se cotiza el plano de sección y el patrón de punzonado, luego el ancho de bobina y el objetivo de producción.
| Ancho de bobina | 300 a 1.250 mm, según el ancho desarrollado de la sección |
|---|---|
| Espesor del material | 0,4 a 2,0 mm galvanizado, 2,0 mm solo en líneas de marco |
| Rango de tamaño de puerta | Marco de 700 a 1.200 mm de ancho, 2.000 a 2.400 mm de alto |
| Estaciones de conformado | Escaparates y locales de calle |
| Velocidad de línea | 8 a 15 m/min en marcos, 12 a 20 m/min en lamas y guías |
| Punzonado | Prensa hidráulica con un juego de matrices por tamaño de puerta, o punzonado servo para patrones de bisagra y cerradura |
| Corte | Cortador posterior o cizalla volante, tolerancia de ±0,5 mm |
| Control | PLC con HMI, variador de frecuencia, encoder de longitud y contador de lotes |
| Suministro eléctrico | 380 V 50 Hz trifásica, o 415 V, 440 V y 480 V según el destino |
- DesbobinadorManual de 3 t de serie, hidráulico de 5 t con carro en líneas de marco.
- Bastidor de conformadoBastidor de acero soldado, ejes de 55 mm en lamas, 75 mm en marcos hasta 2,0 mm.
- RodillosCr12MoV templado a 58 a 62 HRC, rectificado tras el tratamiento térmico, cromado bajo pedido.
- OpcionesAlimentador servo, rodillos de embutición, apilador automático y monitorización remota.
Factores de coste
Cuatro factores que mueven el precio
Dos cotizaciones del mismo marco pueden diferir en un factor de dos. Estas son las cuatro decisiones que explican la diferencia y las que hay que cerrar antes de pedir una máquina perfiladora de puertas de acero.
01
Patrón de punzonado
Una prensa hidráulica con matriz fija es la forma más económica de punzonar en una máquina perfiladora de puertas de acero. El punzonado servo con patrones cambiables de bisagra y cerradura añade coste y elimina tiempo de ajuste.
02
Espesor de sección
Un marco de 2,0 mm necesita ejes de 75 mm, bastidor mayor y desbobinador más pesado. El espesor arrastra el peso de acero de toda la máquina.
03
Número de estaciones
Una lama de persiana se forma en 14 estaciones, un marco con labio de retorno necesita 22 o más. Cada bastidor es un par de rodillos, un eje y un motor.
04
Automatización
Un alimentador servo, un apilador automático y una mesa de empaque añaden 15 a 30 por ciento y retiran uno o dos operarios de la línea, lo que en una máquina perfiladora de puertas de acero suele ser toda la amortización.
Aplicaciones
Dónde acaban estas puertas
El tipo de puerta sigue al hueco, no a la máquina. Estas cuatro aplicaciones cubren la mayoría de los pedidos que cotizamos y cada una fija su lama, panel o marco antes de especificar una máquina perfiladora de puertas de acero.
01 / Almacén
Muelles de carga y almacenes
Persianas anchas que abren a toda la altura del muelle. El espesor de lama y el equilibrio del muelle importan más que el aislamiento.
Líneas de lamas de persiana →
02 / Comercio
Escaparates y locales de calle
Persianas estrechas sobre un frente acristalado, a menudo con espuma de PU por ruido y calor. La lama debe enrollarse en una caja pequeña.
Líneas de persiana con PU →
03 / Marcos
Marcos para proyectos de construcción
Los marcos se perfilan al espesor del muro del proyecto, con las posiciones de bisagra y cerradura según el plan de puertas.
Sistemas de puertas y ventanas →
04 / Garaje
Puertas de garaje y vivienda
Paneles seccionales con cara embutida, vendidos en kit con guías, bisagras y muelles.
Vídeo de paneles de garaje →Los marcos y las lamas se perfilan con bobina galvanizada EN 10346 o ASTM A653, y las líneas para la UE llegan con documentación CE conforme a las normas de marcado CE de la UE. Para Reino Unido la misma línea se documenta en UKCA mediante la guía UKCA de GOV.UK.
Fabricación y prueba
Cada línea funciona antes de salir
Una máquina perfiladora de puertas de acero se juzga por su patrón de punzonado tanto como por su perfil. Cada línea se monta, se cablea y se prueba en nuestro taller con la bobina del cliente, y se mide contra el plan de puertas antes de embalar.
- Control de punzonadoLas posiciones de bisagra, cerradura y muesca se miden en las diez primeras piezas contra el plan de puertas.
- Ajuste de rodillosCada bastidor se ajusta al plano de sección y se comprueba en una muestra de 3 m el ancho, la escuadra y la altura del labio.
- Prueba de producciónLa línea corre a velocidad de trabajo. Se registran la longitud de corte y la posición de los agujeros y se envían con la máquina.
- EmbalajeLos rodillos se engrasan y se envuelven, las matrices se embalan aparte y la línea carga en un contenedor de 40 pies.
La bobina para una máquina perfiladora de puertas de acero se galvaniza según EN 10346 o ASTM A653, de 0,4 a 2,0 mm. En un marco, el peso de zinc decide si la sección oxida en las esquinas sin soldadura.
Preguntas
Preguntas sobre la máquina perfiladora de puertas de acero
Lo que preguntan los compradores antes de cotizar una línea de puertas, respondido en lenguaje claro.
¿Qué es una máquina perfiladora de puertas de acero?
Una máquina perfiladora de puertas de acero es una línea que pliega bobina galvanizada en un componente de puerta, como un marco, un panel de garaje, una lama de persiana o una guía. Punzona agujeros de bisagra, alojamientos de cerradura y muescas en línea, y corta cada pieza a medida. Un sistema de puerta completo necesita dos o tres de estas líneas, no una.
¿Qué espesor puede formar una máquina perfiladora de puertas de acero?
Los marcos van de 0,8 a 2,0 mm, los paneles de garaje de 0,4 a 0,8 mm, las lamas de 0,4 a 0,8 mm y las guías de 0,8 a 1,5 mm. Una máquina para marcos de 2,0 mm usa ejes de 75 mm, mientras una línea de lamas del mismo ancho usa 55 mm.
¿Cómo se hacen los agujeros de bisagra y los alojamientos de cerradura?
Se punzonan antes de cerrar el perfil, con un juego de matrices en prensa hidráulica, o con una unidad de punzonado servo que se desplaza entre posiciones. Un juego cubre un tamaño de puerta, así que una planta que vende seis tamaños guarda seis juegos, o paga un punzonado servo que cambia el patrón desde la pantalla.
¿Puede una máquina hacer marcos y lamas de persiana?
No. Las secciones tienen anchos, espesores y número de pasadas distintos, así que una máquina perfiladora de puertas de acero se construye para una familia de sección. Una planta combinada compra una línea de marcos y una de lamas, y comparte el desbobinador y la plataforma de control.
¿A qué velocidad corre una línea de puertas?
Los marcos corren de 8 a 15 m/min por el ciclo de punzonado, las lamas y guías de 12 a 20 m/min. En una línea de marcos el ritmo lo marca la prensa, no los rodillos, así que el punzonado servo es lo que compra velocidad.
¿Cuánto cuesta una máquina perfiladora de puertas de acero?
Una línea de lamas o de guías empieza cerca de 30.000 USD. Una línea de paneles de garaje con embutición se sitúa entre 45.000 y 70.000 USD. Una línea de marcos con alimentación y punzonado servo va de 60.000 a 110.000 USD, y una línea completa de lamas con PU y unidad de espumado queda por encima.
¿Cuál es el plazo y cómo se envía la línea?
El plazo de fabricación es de 30 a 55 días desde el plano y el anticipo. Una línea de lamas o guías carga en un contenedor de 40 pies, una línea de marcos con mesa larga necesita un 40 pies high cube. El flete marítimo añade de 20 a 40 días según el puerto.
Envíe el plano de la puerta y reciba un plan de línea
Comparta el plano de sección, el espesor, el tamaño de puerta y el objetivo de producción. Ingeniería responde con un plan de estaciones, una propuesta de patrón de punzonado y una configuración de máquina perfiladora de puertas de acero que encaja con su plan de puertas.
Página actualizada en octubre de 2026.
