Formador de rolo para calha e cotovelo

A nova máquina de perfilagem de tubos de queda e curvas da Believe Industry oferece um pacote completo para a produção desses produtos. Ela também possui a capacidade de curvar curvas com desvios, permitindo a produção de diversas formas personalizadas em peças sem emendas.

Formador de rolo para calha e cotovelo

Calha e cotovelo

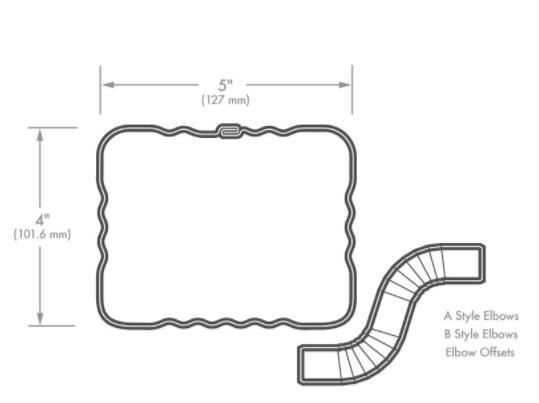

O novo design da máquina de perfilagem de calhas e cotovelos permite produzir os seguintes tipos de calhas:

1. 2×3″ (50,8 x 76,2 mm) – Ondulado e Liso
2. 3×3″ (76,2 x 76,2 mm) – Ondulado
3. 3×4” (76,2 x 101,6 mm) – Ondulado
4. 4×5” (101,6 x 127 mm) – Ondulado
5. Medidas métricas: 74,5 x 100 mm
6. Redondo de 3” (76,2 mm)
7. Redondo de 4” (101,6 mm)
8. 2 x 3″ Liso
9. 3 x 4″ Liso

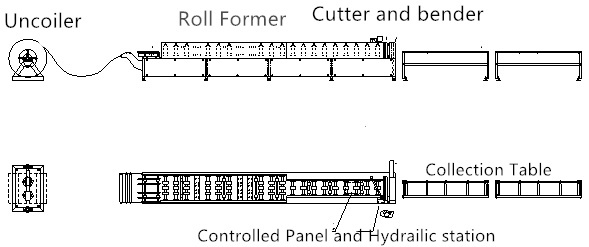

Projeto de calha e máquina Elblow

Especificações da máquina de perfilagem de calhas e curvas

1. Capacidade do desenrolador: 3 toneladas
2. Matéria-prima: PPGI de 0,5 a 0,6 mm, alumínio de 0,8 a 1,2 mm, cobre de 1,0 mm.
3. Etapas de formação: 21
4. Material do rolo: ASTM 1045. Cromado duro (0,05 mm de espessura).
5. Diâmetro do eixo: 70 mm
6. Velocidade de formação: 15-20 m/min
7. Potência do servomotor: 7,5 kW
8. Transmissão por corrente e engrenagem.
9. Potência do motor hidráulico: 11 kW
10. Material do molde para corte, dobra e estreitamento: CR12 Mov

Características

• A mais recente máquina de perfilagem de tubos de queda e curvas da Believe Industry adota um sistema controlado por PLC. O operador pode definir o comprimento, a quantidade e o raio da curva na tela sensível ao toque. Também é possível encolher as extremidades manualmente.
• O servoacionamento elétrico, em comparação com o acionamento hidráulico (com partidas e paradas bruscas), permite partidas e paradas suaves, reduzindo o desgaste e prolongando a vida útil da máquina.
• Rolos e eixos com revestimento de cromo duro
• Rolos de acionamento em uretano com design inovador, projetados para longa vida útil e fácil substituição.
• Travas de segurança em todas as tampas deslizantes e botões de parada de emergência em ambas as extremidades da máquina. Cada máquina vem equipada com tampas de segurança deslizantes que desengatam a máquina quando abertas. Além disso, os interruptores de parada de emergência estão localizados em cada extremidade.
• Garantia limitada de 24 meses

Opções

• Desenrolador de bobina dupla
• Arquibancadas de saída
• Instalação e comissionamento no exterior

Acredite na Empresa do Setor Possuímos uma linha completa de máquinas de perfilagem para sistemas de calhas e condutores pluviais. Contate-nos Agora, para mais informações.
