Descrição da Máquina

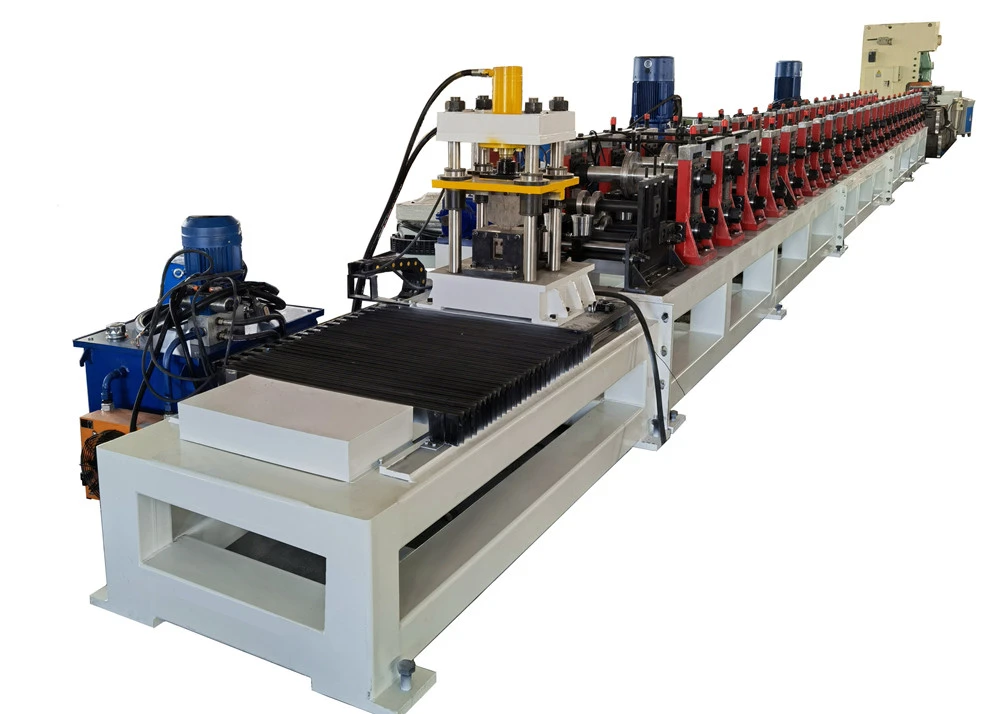

O Máquina de perfilagem de canaletas para estrutura solar de 41x41mm e 41x82mm É uma solução de fabricação altamente versátil, projetada para máxima produtividade e flexibilidade operacional. Esta máquina inovadora permite transições perfeitas entre diferentes dimensões de suportes solares em uma única linha de produção.
Na Beli RollForming, projetamos este equipamento para eliminar a necessidade de várias máquinas dedicadas, reduzindo assim a necessidade de espaço físico, o investimento inicial e os custos operacionais, ao mesmo tempo que ampliamos a adaptabilidade ao mercado.
Esta máquina de canaletas solares totalmente automática pode produzir seções com dimensões de 41 × 41 mm, 41 × 52 mm, 41 × 62 mm, 41 × 72 mm e 41 × 82 mm por meio de ajuste automático. Equipada com uma prensa hidráulica de alta velocidade, transmissão por caixa de engrenagens e sistema de corte em movimento, toda a linha de produção pode atingir velocidades de até 30–40 m/min.

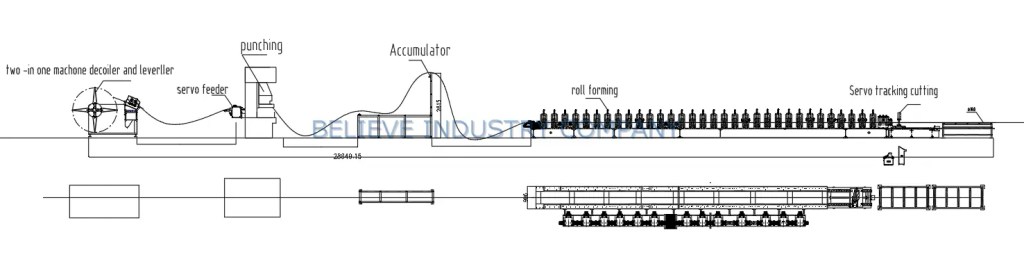

Componentes-chave da máquina e layout da máquina
A robustez do nossoMáquina de perfilagem de canaletas para estrutura solar de 41x41mm e 41x82mmprovém de seus componentes de alta qualidade:
1. Desbobinador e nivelador com design 2 em 1
2. Máquina de puncionamento de alta precisão e alta velocidade com alimentador servo
3. Acumulador (Estante de armazenamento de materiais)
4. Unidade principal de conformação de rolos

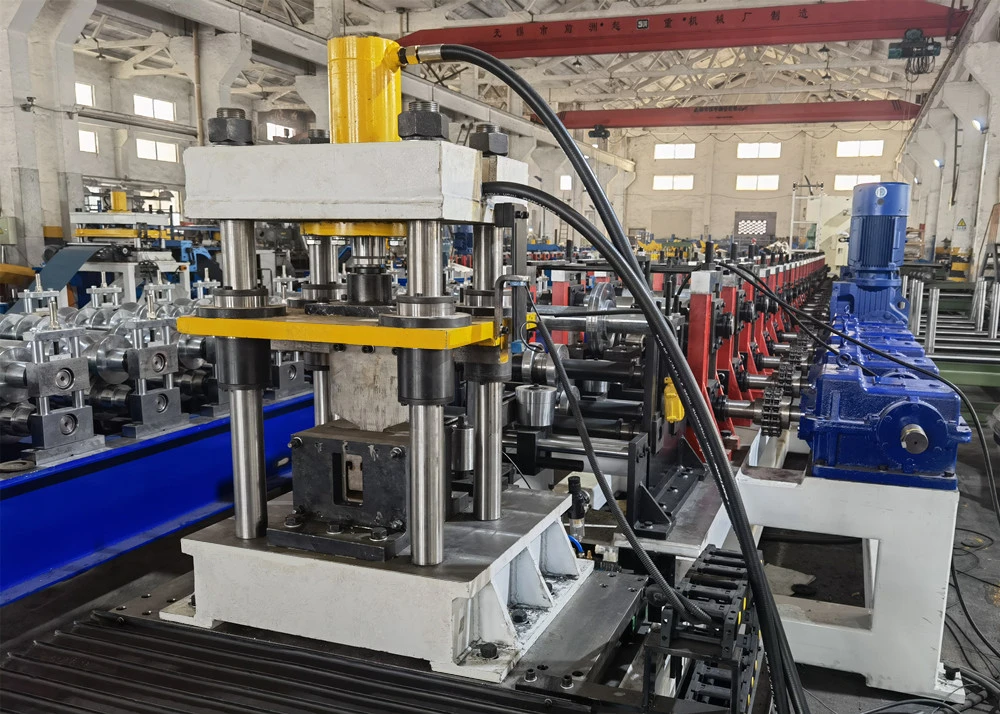

5. Dispositivo de corte de rastreamento servo
6. Sistemas Elétricos e Hidráulicos
7. Mesa de Coleta
Processo de trabalho: desenrolamento — nivelamento — alimentação servo — puncionamento — guiamento — conformação por rolos — corte — coleta
Parâmetros de especificação resumida
Capacidade de carga do desbobinador | 3.000 kg |
Tipo de desenrolamento | Controle de expansão e tensão hidráulica |
Tipo de perfuração | Máquina perfuradora Yangli 110Ton |
Material dos moldes de estampagem | Cr12MoV, endurecido a HRC 58–62 |
Alimentador Servo | Garante um posicionamento de alta precisão para operações de puncionamento. |
Etapas de conformação de rolos | 18 suportes de formação, incluindo rolos laterais auxiliares |
Motor e transmissão | Acionamento do motor elétrico por meio de caixa de engrenagens e transmissão por corrente. |
Material dos rolos | GCr15, endurecido a HRC 58–62, superfície cromada |
Material dos eixos | Aço de alta qualidade 40Cr, HB220-260 |
Potência para conformação de rolos | 15 kW |
Potência para ajuste da largura da web | 1,5 kW |
Alimentação para ajuste da altura do flange | 0,75 kW × 2 |
Velocidade da linha | 0–20 m/min |
Potência para rastreamento servo | Servomotor YASKAWA de 2,9 kW |
Poder de corte | 7,5 kW |
Potencialize sua produção com precisão.
Investir em maquinário adequado é fundamental para se manter competitivo no setor de energia solar, que está em rápido crescimento. Nossa equipe está preparada para investir em soluções completas e inovadoras para atender às suas necessidades de energia.Máquina de perfilagem de canaletas para estrutura solar de 41x41mm e 41x82mmOferece uma combinação perfeita de alta produtividade, flexibilidade operacional e construção robusta. É projetado para minimizar o custo por unidade e maximizar a qualidade da produção, garantindo que suas estruturas de montagem solar atendam aos mais altos padrões de durabilidade e desempenho.
| Peso | 12000-15000 kg |
|---|---|
| Dimensões (C x L x A) | 20000 × 2500 × 1500 mm |
