โรงสีแบบวางเคียงข้างกัน

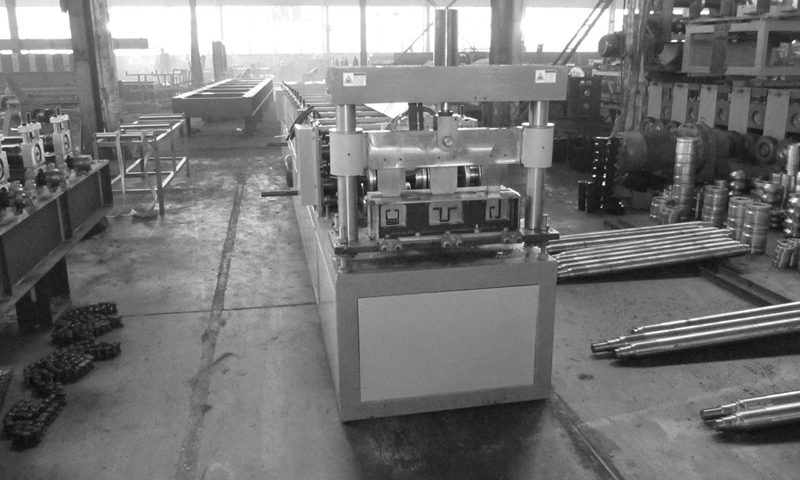

คล้ายกับ ดับเบิล-ไฮ มิลส์, เครื่องรีดขึ้นรูปโลหะแบบวางข้างกัน (Side-by-Side Mills) นิยมใช้กันอย่างแพร่หลายในโรงงานผลิตเหล็กแผ่นรีดขึ้นรูป การติดตั้งชุดเครื่องมือมากกว่าหนึ่งชุดบนเพลาเครื่องรีดสามารถลดเวลาในการเปลี่ยนเครื่องมือได้มากยิ่งขึ้น การจัดเรียงที่ง่ายที่สุดสำหรับส่วนที่แคบคือการติดตั้งลูกกลิ้งสองชุดบนเพลาเดียวกัน โดยทั่วไปจะใช้เครื่องคลายขดลวดหนึ่งเครื่อง เครื่องเจาะรูล่วงหน้าหนึ่งเครื่อง (ถ้าจำเป็น) และเครื่องตัดหนึ่งเครื่องเรียงกันกับลูกกลิ้งชุดหนึ่ง เมื่อต้องการเปลี่ยนรูปทรง เพียงแค่เปลี่ยนแผ่นโลหะที่ม้วนไว้ แล้วป้อนเข้าไปอีกด้านหนึ่ง การเปลี่ยนทั้งหมดใช้เวลาน้อยกว่า 2 นาที สามารถติดตั้งลูกกลิ้งสอง สาม หรือมากกว่านั้นบนเพลาเครื่องรีดเดียวกันได้.

ข้อดีและข้อเสียของเครื่องรีดขึ้นรูปโลหะแบบวางเคียงข้างกัน

ข้อดีของการจัดเรียงแบบ "เคียงข้างกัน" นี้คือใช้เวลาในการเปลี่ยนน้อยลง ข้อเสียคือการตั้งค่า
และการปรับส่วนใดส่วนหนึ่งจะส่งผลต่อการตั้งค่าของส่วนอื่นในเวลาเดียวกัน อย่างไรก็ตาม ข้อเสียนี้สามารถแก้ไขได้ง่ายโดยการใช้ขาตั้งเสริมอีกหนึ่งหรือสองอัน ในด้านที่ปรับบ่อยกว่า จะติดตั้งลูกล้อเพียงชุดเดียวเท่านั้น ส่วนที่ด้านของอีกส่วนหนึ่ง จะติดตั้งลูกล้อเฉพาะของอีกส่วนหนึ่งเท่านั้น การจัดเรียงแบบนี้จะช่วยให้มั่นใจได้ว่าการปรับส่วนใดส่วนหนึ่งจะไม่ส่งผลกระทบต่อส่วนอื่น ๆ.

มีการใช้ลูกกลิ้งแบบพิเศษที่วางเคียงข้างกันในสายการผลิตที่ ม้วนขึ้นรูป สามารถผลิตผลิตภัณฑ์สองชนิดที่แตกต่างกันได้พร้อมกันจากแถบโลหะทั่วไปแถบเดียว หรือแถบโลหะ 2 แถบที่บรรจุอยู่ในเครื่องคลายม้วนเดียวกัน โดยแถบโลหะทั่วไปจะถูกตัดออกเป็นสองส่วนที่จุดหนึ่งในสายการผลิต ระบบนี้ใช้เพื่อเพิ่มกำลังการผลิต หรือผลิตส่วนซ้ายและขวาอย่างละหนึ่งส่วนด้วยอุปกรณ์ตัดแต่ละเครื่อง หากต้องขึ้นรูปม้วนสาม สี่ ห้า หรือมากกว่านั้น หรือหากส่วนต่างๆ กว้างเกินกว่าจะวางเรียงกันอย่างประหยัดในแท่นเดียว เราสามารถเลือกใช้การประกอบอย่างรวดเร็วได้  เคียงข้างกัน ลูกกลิ้งบนแท่นบด.

ในเครื่องรีดขึ้นรูปโลหะแบบแท่นคู่ขนาน ระบบขับเคลื่อนร่วมมักจะอยู่ตรงกลางของแท่นรีด การตัดการเชื่อมต่อมักจะเป็นแบบอัตโนมัติหรือแบบแมนนวล การใช้แท่นคู่ขนานช่วยให้ชุดเครื่องมือชุดหนึ่งสามารถขึ้นรูปผลิตภัณฑ์ได้ ในขณะที่แท่นอีกชุด (ที่ตัดการเชื่อมต่อแล้ว) สามารถอยู่เฉยๆ หรือเปลี่ยนลูกกลิ้งได้ การเปลี่ยนระหว่างสองด้านทำได้อย่างรวดเร็ว ใช้เวลาเพียงไม่กี่นาที.
