เครื่องผลิตราวกั้น, เครื่องผลิตแผงกั้นกันชน

เครื่องขึ้นรูปเย็นสำหรับแผงกั้นกันชนทางหลวง ใช้สำหรับผลิตแผงกั้น/ราวกันตกตามแบบที่ต้องการ.

เครื่องขึ้นรูปเย็นแผงกั้นกันชน



แผงกั้นกันชนคืออะไร?

แผงกั้นกันชน หรือที่เรียกว่าราวกันตก คืออุปกรณ์ที่ใช้ป้องกันอุบัติเหตุทางรถยนต์ในกรณีส่วนใหญ่ แผงกั้นกันชนผลิตจากแผ่นเหล็กม้วนขึ้นรูปเป็นรางรูปตัว W และโดยทั่วไปจะชุบสังกะสีเพื่อป้องกันการกัดกร่อนจากสภาพอากาศ ฝน และปัจจัยอื่นๆ ความหนาปกติคือ 3.2 มิลลิเมตร.

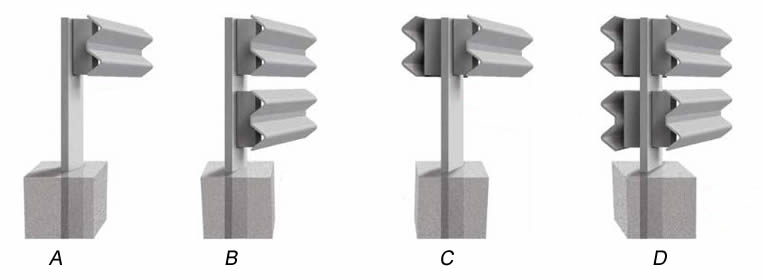

ประเภทการติดตั้งราวกั้นกันชนรูปตัว W

1. หน้าเดียว แผงกั้นเดียว
2. หน้าเดียว สองชั้น
3. แผงกั้นเดี่ยวสองด้าน
4. สองด้าน สองชั้นกั้น

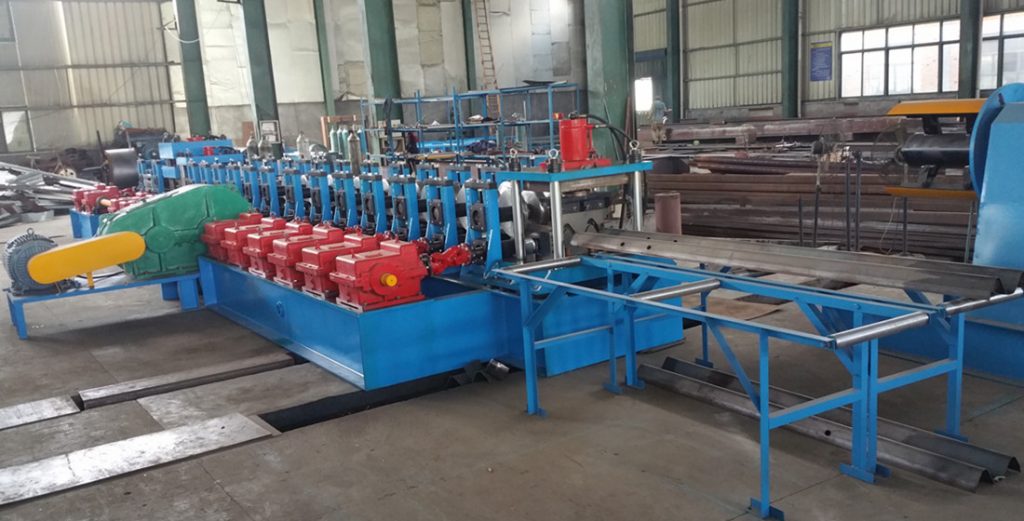

เครื่องขึ้นรูปเย็นแผงกั้นกันชน

เครื่องขึ้นรูปเย็นสำหรับราวกันกระแทกเป็นสายการผลิตอัตโนมัติครบวงจรสำหรับการผลิตราวกันกระแทกที่มีรูเจาะ บริษัทเบลีฟ อินดัสทรี มีเครื่องขึ้นรูปเย็นสำหรับราวกันกระแทกหลายแบบเพื่อตอบสนองความต้องการกำลังการผลิตที่แตกต่างกัน.

ผังแสดงสายการผลิตขึ้นรูปเหล็กราวกันตก

ข้อกำหนดทางเทคนิคหลัก

1. ความกว้างแผ่นสูงสุด: 800 มม.
2. ช่วงความหนา: 4 มม.
3. ระยะห่างแนวนอนระหว่างขาตั้ง: 500 มม.
4. จำนวนสถานีลูกกลิ้ง: 16 ชุด.
5. กำลังไฟรวม: 37.5 กิโลวัตต์
6. ความเร็วของสายการผลิต: 15 เมตร/นาที

เครื่องคลายเกลียวแกนเดี่ยว

1. รับน้ำหนักได้สูงสุด: 10 ตัน
2. ความกว้างของขดลวด: สูงสุด 800 มม.
3. เส้นผ่านศูนย์กลางภายในของขดลวด: 450-600 มม.
4. เส้นผ่านศูนย์กลางภายนอกของขดลวด: สูงสุด 1600 มม.
5. การเคลื่อนที่ของแกนหมุน: ระบบไฮดรอลิก
6. แรงดึงด้านหลัง: ปรับด้วยตนเอง

ฐานหลัก

ฐานหลักของเครื่องผลิตราวกันตกทำจากโครงสร้างเหล็กกล้าอ่อน (MS) และเสริมโครงสร้างอย่างเหมาะสมเพื่อลดการบิดเบี้ยว พื้นผิวด้านบนและด้านล่างได้รับการกลึงอย่างแม่นยำ และมีการเจาะรูเกลียวบนฐานเพื่อใช้ในการติดตั้งขาตั้ง.

แท่นวางเครื่องจักรสำหรับราวกั้น

แท่นวางของเครื่องขึ้นรูปเย็นแผงกั้นการชนจะติดตั้งอยู่บนฐานของเครื่องจักร การจัดแนวเส้นทำได้ง่ายเนื่องจากมีรางนำทางจัดเรียงอยู่บนฐานของเครื่องจักร สถานีขึ้นรูปแต่ละสถานีประกอบด้วยตัวเรือนแบบยึดอยู่กับที่และตัวเรือนด้านนอกแบบเลื่อนได้ แท่นวางจะถูกจัดเรียงเพื่อวางเพลาที่ติดตั้งบนตลับลูกปืนแบบเรียว สำหรับเพลาด้านบน ตลับลูกปืนจะอยู่ในบล็อกตลับลูกปืนแบบตลับ ส่วนตลับลูกปืนของเพลาด้านล่างจะอยู่ในรูที่เจาะไว้ในตัวเรือน แกนล่างจะยึดอยู่กับที่ ในขณะที่แกนบนพร้อมกับบล็อกตลับลูกปืนสามารถยกขึ้นหรือลงได้ในรางนำทางแนวตั้งที่เจาะไว้ในตัวเรือน.

เพลาลูกกลิ้ง

แกนลูกกลิ้งขนาดเส้นผ่านศูนย์กลาง 90 มม. จะผลิตจากเหล็กคุณภาพสูงและมีร่องสำหรับกำหนดตำแหน่งของเครื่องมือ.

ชุดขับ

ระบบส่งกำลังไปยังเครื่องขึ้นรูปม้วนจะใช้ระบบเกียร์ โดยมอเตอร์หลักจะมีขนาด 22.5 กิโลวัตต์

เครื่องมือ

ลูกกลิ้งทั้งหมดจะผลิตจากเหล็ก GCR15 คุณภาพสูง ผ่านกระบวนการอบชุบความร้อน.

อุปกรณ์ตัดไฮดรอลิก

เครื่องขึ้นรูปเย็นสำหรับราวกันตกใช้ระบบตัดไฮดรอลิกหลังการขึ้นรูปด้วยลูกกลิ้ง โดยใช้พลังงานจากสถานีไฮดรอลิกขนาด 15 กิโลวัตต์.

Believe Industry Company มีการออกแบบหลายแบบ เครื่องจักรสำหรับราวกั้นคาน w. ติดต่อเราเพื่อขอข้อมูลเพิ่มเติม.

•

•

•

•
