The Storage Rack Horizontal Box Beam Roll Forming Machine is a cornerstone of modern industrial storage manufacturing. This highly specialized equipment is engineered for the continuous, high-volume production of critical horizontal beams used in pallet racking systems. At Beli RollForming, we have refined this machine to deliver exceptional precision, speed, and reliability, making it an essential asset for storage solution manufacturers seeking to maintain a competitive edge in the market.

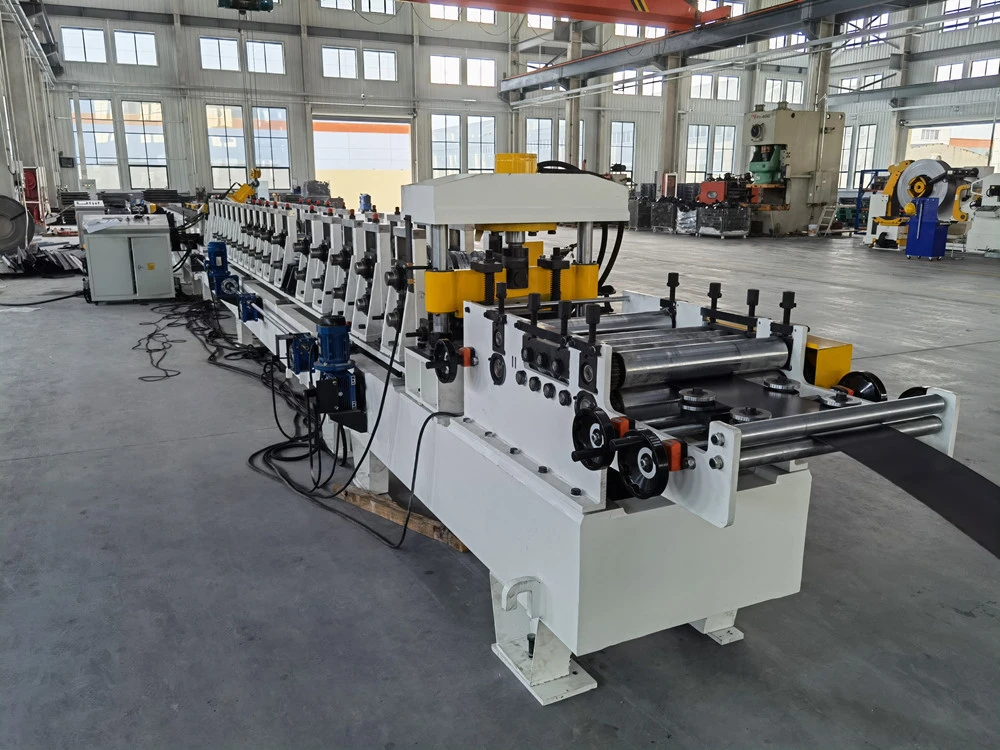

Description of a Storage Rack Horizontal Box Beam Roll Forming Machine

นี้ เครื่องขึ้นรูปคานกล่องแนวนอนสำหรับชั้นวางจัดเก็บ primarily consists of two components: a C-section beam roll forming machine and a box beam seaming machine. The C-section beam roll forming machine produces C-shaped profiles according to the customer’s specified dimensions and design drawings, while the seaming machine joins two separate C-sections to form a complete box beam.

The entire production process—from coil stock to finished box beam—involves several stages: coil unwinding (decoiling), feeding and guiding, leveling, roll forming, cutting, and seaming. C-section-based box beams are widely utilized in warehouse storage racking systems.

What Does This Machine Produce?​

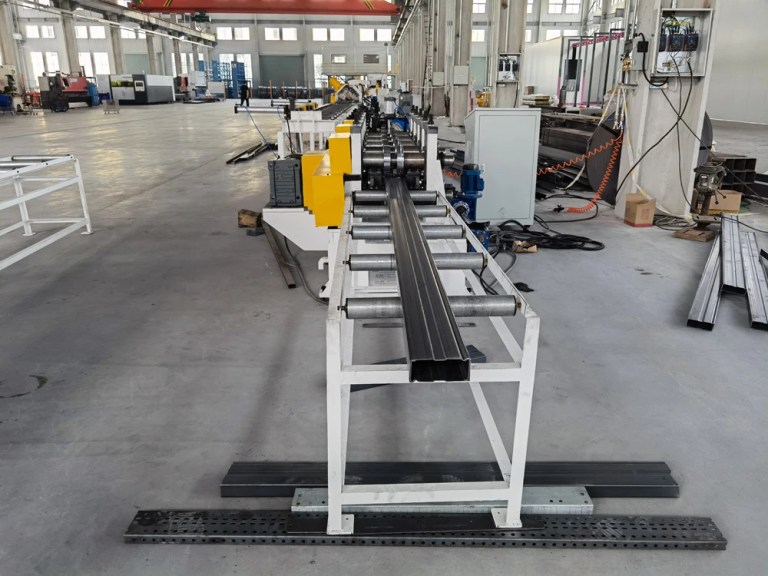

A Storage Rack Horizontal Box Beam Roll Forming Machine is designed to convert raw steel coils into durable, high-strength horizontal beams. These beams constitute the shelving levels of pallet racking systems, which serve as the structural backbone of warehouses, distribution centers, and logistics facilities worldwide.

box-beam-profiles

ความหนาของวัสดุ

1.0-2.0mm

Box Beam Height

40mm, 50mm

Box Beam Width

80mm, 90mm, 100mm, 110mm, 120mm

storage-rack-box-beam-machine

Key Machine Components and Technical Parameters

เครื่องคลายขดลวด

Loading capacity

5000kgs

Power for decoiling

3 กิโลวัตต์

Levelling Unit

Material of levelling rolls

40Cr, 55mm in diameter

หน่วยขึ้นรูปม้วน

Drive and transmission

ระบบขับเคลื่อนโซ่ไฟฟ้า

Forming steps

18 steps

ความเร็วในการขึ้นรูป

0-15m/min

Roller material

GCr15, HRC58-62

Shaft material

40Cr; 80mm in diameter

Roll forming power

15 กิโลวัตต์

Size adjustment power

1.5 กิโลวัตต์

Servo Flying Cutoff

Servo tracking power

2.2 กิโลวัตต์

กำลังตัด

5.5 กิโลวัตต์

วัสดุใบมีด

Cr12Mov

Seaming Machine

Seaming Steps

5 steps

Seaming Power

11 กิโลวัตต์

Innovative Design: Self-seamed Box Beam Roll Forming Machine

Additionally, we offer an alternative box beam machine designed for producing self-seamed (or self-locked) type box beams. Due to their advantages—such as reduced material consumption, higher production efficiency, lower overall costs, and reliable structural performance—the self-seamed box beam roll forming machines have attracted significant interest from customers.

น้ำหนัก 8000-10000 กก.
ขนาด 20000 × 2500 × 1500 มิลลิเมตร
