เครื่องขึ้นรูปรางสายเคเบิลแบบม้วน: ชุดนำทางครบชุด (2026)

A เครื่องขึ้นรูปม้วนรางสายเคเบิล ขึ้นรูปแถบโลหะเป็นรางวางสายเคเบิล รางเหล่านี้ใช้สำหรับยึดและปกป้องสายไฟในอาคาร โรงงาน และโครงการโครงสร้างพื้นฐานทั่วโลก.

แตกต่างจากมาตรฐาน เครื่องขึ้นรูปม้วน, เครื่องจักรนี้ใช้เครื่องมือพิเศษในการดัดโลหะผ่านหลายสถานีเพื่อสร้างรางด้านข้าง ขอบด้านล่าง และรูเชื่อมต่อ.

คู่มือนี้ครอบคลุมหัวข้อดังต่อไปนี้: เกณฑ์การคัดเลือกเครื่องจักร การเปรียบเทียบโซลูชันการเจาะรู ข้อกำหนดทางเทคนิค การวิเคราะห์ต้นทุน และกรอบการประเมินซัพพลายเออร์สำหรับการตัดสินใจจัดซื้อจัดจ้างในปี 2026.

เครื่องขึ้นรูปม้วนรางสายเคเบิลคืออะไร?

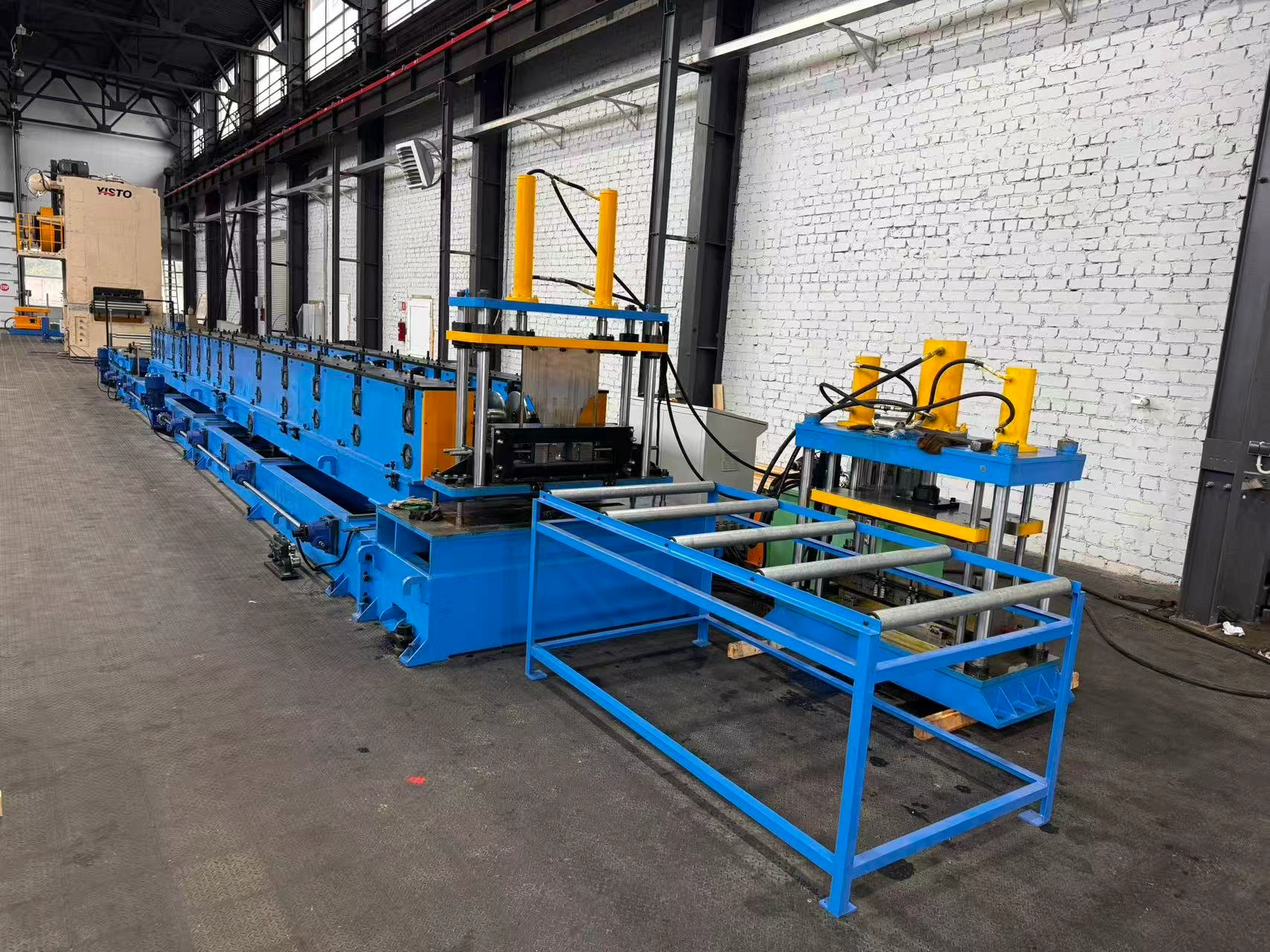

A เครื่องขึ้นรูปม้วนรางสายเคเบิล เป็นระบบขึ้นรูปโลหะแบบต่อเนื่องที่ผลิตรางเคเบิลจากแผ่นโลหะ ซึ่งโดยทั่วไปมีความหนาตั้งแต่ 1.0 มม. ถึง 3.0 มม. เครื่องจักรใช้ลูกกลิ้งหมุนหลายชุดที่ติดตั้งอยู่บนเพลาที่มีความแม่นยำสูงเพื่อค่อยๆ ดัดแผ่นโลหะให้เป็นรูปทรงตามที่ต้องการ.

มาตรฐาน รางสายเคเบิล การกำหนดค่าประกอบด้วย:

เครื่องคลายขดลวดสำหรับป้อนวัตถุดิบ
สถานีเจาะรูล่วงหน้า (อุปกรณ์เสริม ขึ้นอยู่กับความต้องการของรู)
ส่วนขึ้นรูปม้วน (โดยทั่วไปมี 12-20 สถานี)
ชุดตัด (เครื่องตัดไฮดรอลิกหรือเครื่องตัดแบบบิน)
ระบบเอาต์พุตแบบเรียงซ้อนหรือม้วน

คุณสมบัติหลักของเครื่องขึ้นรูปรางเคเบิลแบบม้วนสมัยใหม่

ข้อกำหนด	ช่วงมาตรฐาน	ช่วงงานหนัก
ความหนาของวัสดุ	0.8 มม. – 2.0 มม.	1.5 มม. – 3.0 มม.
ความกว้างของวัสดุ	100 มม. – 600 มม.	150 มม. – 800 มม.
ความเร็วในการขึ้นรูป	10-20 เมตร/นาที	5-15 เมตร/นาที
สถานีลูกกลิ้ง	12-16 สถานี	สถานี 16-24 แห่ง
การใช้พลังงาน	15-25 กิโลวัตต์	30-50 กิโลวัตต์
น้ำหนักเครื่องจักร	5-8 ตัน	10-15 ตัน

▶️ ชมการทำงานของเครื่องจักร

สายการผลิตรางเคเบิลพร้อมเครื่องเจาะไฮดรอลิก

เครื่องขึ้นรูปรางสายเคเบิลแบบม้วนพร้อมเครื่องปั๊มขึ้นรูป

รางเคเบิลแบบรัสเซียชนิดขยายได้

เครื่องขึ้นรูปรางเคเบิลแบบบันไดพร้อมหัวเจาะแบบอินไลน์

เหตุใดการขึ้นรูปรางเคเบิลแบบม้วนจึงมีความสำคัญต่อโครงสร้างพื้นฐานทางไฟฟ้า

ตลาดการจัดการสายเคเบิลทั่วโลกมีมูลค่าเกิน 20 พันล้านดอลลาร์สหรัฐต่อปี โดยระบบรางสายเคเบิลครองส่วนแบ่งที่สำคัญ. เครื่องขึ้นรูปม้วนรางสายเคเบิล ช่วยให้ผู้ผลิตสามารถผลิตสายไฟที่มีต้นทุนต่ำและได้มาตรฐาน ซึ่งมีประสิทธิภาพเหนือกว่าวิธีการเดินสายไฟแบบดั้งเดิมในแง่ของประสิทธิภาพในการติดตั้ง การจัดการความหนาแน่นของสายเคเบิล และการเข้าถึงการบำรุงรักษาในระยะยาว.

ประโยชน์ที่ผลักดันให้เกิดการนำไปใช้

ประสิทธิภาพเชิงโครงสร้าง: รางเคเบิลแบบขึ้นรูปด้วยการรีดขึ้นรูปมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่ช่วยลดต้นทุนวัสดุได้ 15-251 ตัน เมื่อเทียบกับวิธีการผลิตแบบเชื่อม.

ความเร็วในการติดตั้ง: ทีมงานภาคสนามรายงานว่า การติดตั้ง 40-60% เร็วขึ้นเมื่อใช้ถาดขึ้นรูปมาตรฐานที่มีรูยึดเจาะไว้ล่วงหน้า.

ความยืดหยุ่นในการออกแบบ: ทันสมัย เครื่องจักรรางสายเคเบิล ผลิตชิ้นงานที่มีรูปทรงหลากหลาย รวมถึงแบบบันได แบบก้นทึบ และแบบราง โดยใช้เครื่องมือพื้นฐานเดียวกัน เพียงแค่เปลี่ยนอุปกรณ์การผลิต.

ความสามารถในการปรับขนาด: อัตราการผลิต 500-2000 เมตรต่อกะ ทำให้การขึ้นรูปด้วยลูกกลิ้งเป็นวิธีการผลิตที่มีประสิทธิภาพสูงสุดสำหรับโครงการที่ต้องการเดินสายเคเบิลเป็นระยะทางหลายกิโลเมตร.

รางเคเบิลแบบต่างๆ ที่ผลิตโดยกระบวนการรีดขึ้นรูป

ต่อ นีมา วีอี 1 ตามมาตรฐานแล้ว รางเคเบิลแบ่งออกเป็นประเภทหลักดังนี้:

รางเคเบิลแบบบันได: มีรางด้านข้างสองรางเชื่อมต่อกันด้วยขั้นบันได คล้ายกับบันได เหมาะสำหรับสายไฟกำลังสูงและช่วงยาว (12–30 ฟุต) เนื่องจากรับน้ำหนักได้สูงและระบายอากาศได้ดีเยี่ยม.
รางเคเบิลแบบมีรูพรุน: ประกอบด้วยฐานที่มีรูระบายอากาศและรางด้านข้างที่แข็งแรง ช่วยป้องกันสายเคเบิลได้ดีและระบายอากาศได้ ทำให้เหมาะสำหรับสายไฟขนาดกลางถึงขนาดเบา.
รางเคเบิลแบบฐานทึบ: มีพื้นผิวเรียบต่อเนื่องเพื่อการปกป้องสายเคเบิลสูงสุด มักใช้กับสายเคเบิลที่ไวต่อความเสียหาย อุปกรณ์วัด หรือเพื่อซ่อนสายเคเบิลเพื่อความสวยงาม แต่มีการระบายอากาศไม่ดี.
รางเคเบิลแบบราง: รางเคเบิลรูปตัวยูแคบๆ ออกแบบมาสำหรับสายเคเบิลที่แยกออกมาจากระบบรางหลัก เหมาะสำหรับสายเคเบิลจำนวนไม่มาก.
รางสายเคเบิลแบบรัสเซียรางเคเบิลแบบมีรูพรุนพิเศษ ปลายทั้งสองข้างสามารถขยายหรือหดได้ เพื่อให้ต่อเชื่อมได้ง่าย (ไม่จำเป็นต้องใช้ตัวเชื่อมต่อ)

การเปรียบเทียบโซลูชันการเจาะรูสำหรับสายการผลิตม้วนรางเคเบิล

การเลือกใช้ระบบเจาะรูที่เหมาะสมส่งผลกระทบอย่างมากต่อประสิทธิภาพการผลิต ต้นทุนเครื่องมือ และคุณภาพของผลิตภัณฑ์ ต่อไปนี้คือการเปรียบเทียบอย่างละเอียดของตัวเลือกหลักทั้งสามแบบ.

อุปกรณ์เจาะไฮดรอลิก

ด้าน	ข้อกำหนด
พันช์ฟอร์ซ	150-300 กิโลนิวตัน
ความเร็วรอบ	10-15 จังหวะ/นาที
อายุการใช้งานของเครื่องมือ	ยอดเข้าชม 500,000-100,000 ครั้ง
เวลาในการตั้งค่า	ใช้เวลา 30-60 นาทีในการเปลี่ยนแม่พิมพ์
ต้นทุนเริ่มต้น	$8, 000 -$ 25,000
ต้นทุนการดำเนินงาน	ระดับปานกลาง (ของเหลวไฮดรอลิก, ซีล)
ระดับเสียง	75-85 เดซิเบล
เหมาะสำหรับ	รูปแบบรูมาตรฐาน การผลิตในปริมาณน้อย

อุปกรณ์เจาะไฮดรอลิก ให้ประสิทธิภาพที่เชื่อถือได้สำหรับการผลิตรางเคเบิลอเนกประสงค์ การออกแบบที่เรียบง่ายหมายถึงการบำรุงรักษาที่ง่ายขึ้นและการให้บริการที่ครอบคลุมมากขึ้นทั่วโลก อย่างไรก็ตาม ความเร็วในการผลิตที่ช้าลงกลายเป็นอุปสรรคในสถานการณ์การผลิตปริมาณมาก.

เครื่องเจาะไฮดรอลิกแบบขับเคลื่อนด้วยเซอร์โว

ด้าน	ข้อกำหนด
พันช์ฟอร์ซ	200-400 กิโลนิวตัน
ความเร็วรอบ	20-40 จังหวะ/นาที
อายุการใช้งานของเครื่องมือ	ยอดเข้าชม 800,000-1,500,000 ครั้ง
เวลาในการตั้งค่า	ใช้เวลา 10-20 นาทีในการเปลี่ยนแม่พิมพ์
ต้นทุนเริ่มต้น	$45, 000 -$ 60,000
ต้นทุนการดำเนินงาน	ต่ำกว่ามาตรฐานระบบไฮดรอลิก
ระดับเสียง	65-75 เดซิเบล
เหมาะสำหรับ	การผลิตแบบผสมผสานสูง รูปแบบที่ซับซ้อน

เครื่องเจาะไฮดรอลิกแบบขับเคลื่อนด้วยเซอร์โว ผสานแรงดันไฮดรอลิกเข้ากับการกำหนดตำแหน่งที่ควบคุมด้วยเซอร์โวเพื่อความแม่นยำและความเร็วที่เหนือกว่า การควบคุมจังหวะการทำงานที่ตั้งโปรแกรมได้ช่วยให้สามารถเจาะรูที่มีลวดลายซับซ้อนได้โดยไม่ต้องเปลี่ยนแม่พิมพ์เชิงกล ลดเวลาในการตั้งค่าได้มากถึง 751 ตัน การใช้พลังงานโดยเฉลี่ยต่ำกว่าระบบไฮดรอลิกแบบดั้งเดิม 20-30 ตัน เนื่องจากใช้พลังงานตามความต้องการ.

เครื่องเจาะ

ด้าน	ข้อกำหนด
พันช์ฟอร์ซ	300-600 กิโลนิวตัน
ความเร็วรอบ	40-60 จังหวะ/นาที
อายุการใช้งานของเครื่องมือ	ยอดเข้าชม 1,000,000-2,000,000 ครั้ง
เวลาในการตั้งค่า	ใช้เวลา 1-4 ชั่วโมงในการเปลี่ยนแม่พิมพ์
ต้นทุนเริ่มต้น	$60, 000 -$ 120,000
ต้นทุนการดำเนินงาน	สูงกว่า (การสึกหรอของแม่พิมพ์, การบำรุงรักษา)
ระดับเสียง	80-95 เดซิเบล
เหมาะสำหรับ	การผลิตปริมาณมากโดยเฉพาะ

เครื่องปั๊มขึ้นรูป เครื่องปั๊มขึ้นรูปโลหะให้เวลาการทำงานที่เร็วที่สุดและผลผลิตสูงสุดสำหรับการผลิตสินค้าชิ้นเดียว กลไกเชื่อมต่อเชิงกลให้แรงส่งที่สม่ำเสมอตลอดช่วงการทำงาน อย่างไรก็ตาม เวลาในการตั้งค่าที่ยาวนานทำให้เครื่องปั๊มขึ้นรูปโลหะไม่เหมาะสำหรับการผลิตที่ต้องเปลี่ยนผลิตภัณฑ์บ่อยครั้ง ซึ่งเป็นสถานการณ์ทั่วไปในการผลิตรางสายเคเบิลแบบกำหนดเอง.

ตารางสรุปการเปรียบเทียบ

เกณฑ์	เครื่องเจาะไฮดรอลิก	เซอร์โวไฮดรอลิก	เครื่องเจาะ
ความเร็ว	★★★☆☆	★★★★☆	★★★★★
ความยืดหยุ่น	★★★☆☆	★★★★★	★★☆☆☆
ต้นทุนเริ่มต้น	★★★★★	★★★☆☆	★★☆☆☆
ต้นทุนเครื่องมือ	★★★★★	★★★★☆	★★☆☆☆
ความแม่นยำ	★★★☆☆	★★★★★	★★★★☆
การซ่อมบำรุง	★★★★☆	★★★★☆	★★★☆☆
ประสิทธิภาพการใช้พลังงาน	★★★☆☆	★★★★★	★★★☆☆

ข้อควรพิจารณาทางเทคนิคเมื่อเลือกใช้รางเคเบิล

ความเข้ากันได้ของวัสดุ

ที่สุด เครื่องขึ้นรูปม้วนรางสายเคเบิล จัดการกับวัสดุเหล่านี้:

เหล็กชุบสังกะสี (GI) – พบได้บ่อยที่สุด และทนทานต่อการกัดกร่อนได้ดี (เอสทีเอเอ653 ข้อกำหนด)
ชุบสังกะสีแบบจุ่มร้อน (HDG) – สารเคลือบคุณภาพสูงสำหรับสภาพแวดล้อมที่รุนแรง
อะลูมิเนียม (3003, 5052) – เหมาะสำหรับใช้งานในพื้นที่ที่มีน้ำหนักเบาและพื้นที่ชายฝั่งทะเล (แมทเว็บ ฐานข้อมูลวัสดุ)
เหล็กกล้าไร้สนิม (304, 316) – กระบวนการทางเคมี อุตสาหกรรมอาหาร
เหล็กเคลือบสีสำเร็จรูป – งานตกแต่งทางสถาปัตยกรรมที่ต้องการความสวยงามเฉพาะเจาะจง

กลไกการปรับความกว้าง

เครื่องผลิตรางสายเคเบิลสมัยใหม่มีคุณสมบัติในการปรับความกว้าง ซึ่งช่วยเพิ่มความยืดหยุ่นในการผลิต:

การปรับด้วยตนเอง: กลไกแบบปรับความตึงหรือแบบสกรู ใช้เวลาเปลี่ยน 2-4 ชั่วโมง
การปรับด้วยมอเตอร์: ปรับเปลี่ยนความกว้างได้ด้วยปุ่มกด ใช้เวลาเปลี่ยนขนาด 5-10 นาที

เดอะ เครื่องขึ้นรูปรางสายเคเบิลแบบม้วนพร้อมระบบปรับความกว้าง ความสามารถนี้ช่วยให้ผู้ผลิตสามารถให้บริการแก่กลุ่มตลาดที่หลากหลายได้โดยไม่ต้องมีสายการผลิตเฉพาะหลายสาย.

วัสดุและความแข็งของลูกกลิ้ง

การเลือกวัสดุของลูกกลิ้งส่งผลต่อทั้งคุณภาพของผลิตภัณฑ์และอายุการใช้งานของเครื่องจักร อ้างอิง กล่องเครื่องมือวิศวกรรม เพื่อเปรียบเทียบคุณสมบัติทางกลและวัสดุ.

วัสดุลูกกลิ้ง	ความแข็ง (HRC)	แอปพลิเคชัน
เหล็กแบริ่ง GCr15	58-62	การผลิตตามมาตรฐาน
เหล็กกล้าเครื่องมือ Cr12MoV	60-64	วัสดุที่มีความแข็งแรงสูง
ทังสเตนคาร์ไบด์	68-72	สารเคลือบขัดถู
เคลือบผิว	ตัวแปร	การใช้งานพิเศษ

ราคาเท่าไหร่?

ช่วงราคาเครื่องจักร (ปี 2026)

ระดับ	ราคา	เอาต์พุต/กะการทำงาน
ระดับเริ่มต้น	$45, 000 -$ 75,000	500-800 เมตร
ระดับกลาง	$75, 000 -$ 150,000	800-1,500 เมตร
เครื่อง CNC ความเร็วสูง	$150, 000 -$ 300,000	1,500-2,500 เมตร
ครบวงจร (Full Turnkey)	$200, 000 -$ 500,000	ระบบที่สมบูรณ์

ค่าใช้จ่ายแฝงในการวางแผนงบประมาณ

เครื่องมือ : $3, 000 -$ 15,000 ต่อโปรไฟล์
การติดตั้งและการฝึกอบรม : $5, 000 -1$ 0,000
ฐานรากและระบบไฟฟ้า : $3, 000 -$ 15,000
อะไหล่ : $2, 000 -$ 10,000 ต่อปี
แรงงาน : $25 -$ 50 บาท/ชั่วโมง

การเลือกซัพพลายเออร์เครื่องขึ้นรูปม้วนรางสายเคเบิล

รายการตรวจสอบการประเมินมูลค่า

เมื่อทำการจัดหา เครื่องขึ้นรูปม้วนรางสายเคเบิล, ประเมินซัพพลายเออร์ตามเกณฑ์เหล่านี้:

1. ประสบการณ์ด้านการผลิต

มีประสบการณ์หลายปีในธุรกิจขึ้นรูปโลหะแผ่นรีด
ประวัติการทำงานของเครื่องจักรรางสายเคเบิลโดยเฉพาะ
ส่งออกประสบการณ์สู่ตลาดเป้าหมายของคุณ

2. ความสามารถทางเทคนิค

ความพร้อมของทีมวิศวกรรมและการออกแบบ
มีตัวเลือกการปรับแต่งให้เลือก
ตัวแทนบริการในพื้นที่

3. มาตรฐานคุณภาพ

ไอโอเอส 9001 การรับรอง – ระบบการจัดการคุณภาพ
เครื่องหมาย CE สำหรับตลาดในยุโรป
UL/CSA สำหรับการจำหน่ายในอเมริกาเหนือ

4. ข้อมูลอ้างอิงจากลูกค้า

การติดตั้งในแอปพลิเคชันที่คล้ายคลึงกัน
ข้อมูลติดต่อสำหรับการตรวจสอบข้อมูลอ้างอิง
กรณีศึกษาที่มีผลลัพธ์ที่วัดได้

5. บริการหลังการขาย

เงื่อนไขการรับประกัน (มาตรฐานขั้นต่ำ 12 เดือน)
ความพร้อมของอะไหล่และระยะเวลาการจัดส่ง
ความสามารถในการวินิจฉัยระยะไกล
หลักสูตรฝึกอบรมที่เปิดสอน

ข้อควรพิจารณาในการผลิตในระดับภูมิภาค

อุตสาหกรรมการผลิตของจีน: ราคาที่แข่งขันได้ พร้อมด้วยห่วงโซ่อุปทานที่มั่นคง ผู้ผลิตรายใหญ่มีศักยภาพในการผลิตครบวงจรและให้การสนับสนุนด้านเอกสารการส่งออก ระยะเวลานำส่งโดยทั่วไปอยู่ที่ 45-90 วัน.

การผลิตในยุโรป: มาตรฐานความแม่นยำสูงและระบบควบคุมขั้นสูง เหมาะสำหรับงานเฉพาะทางและการผลิตในปริมาณน้อยที่ต้องการการเปลี่ยนชิ้นงานบ่อยครั้ง.

การผลิตในอเมริกาเหนือ: การจัดส่งและการบริการตอบสนองรวดเร็วยิ่งขึ้น ต้นทุนแรงงานสูงขึ้นซึ่งสะท้อนอยู่ในราคาเครื่องจักร เหมาะสำหรับความต้องการเร่งด่วนและความร่วมมือทางเทคนิคอย่างใกล้ชิด.

การเปรียบเทียบซัพพลายเออร์: Believe Industry เทียบกับ จีน เทียบกับ สหรัฐอเมริกา/สหภาพยุโรป

เลือกประเภทซัพพลายเออร์ที่เหมาะสม เครื่องขึ้นรูปม้วนรางสายเคเบิล เพื่อตอบสนองความต้องการของคุณ.

🏭 เชื่อมั่นในอุตสาหกรรม (แนะนำ)

Believe Industry เป็นผู้ผลิตในประเทศจีนที่มีประสบการณ์ด้านการขึ้นรูปโลหะด้วยลูกกลิ้งมากว่า 20 ปี เราผสมผสานราคาที่แข่งขันได้กับมาตรฐานคุณภาพระดับสากล การสนับสนุนด้านเอกสารการส่งออก และบริการหลังการขายที่ตอบสนองรวดเร็ว.

ด้าน	รายละเอียด
ช่วงราคา	$50, 000 -$ 300,000
ระยะเวลานำส่ง	45-120 วัน
มาตรฐานคุณภาพ	มีใบรับรอง ISO 9001, CE, UL/CSA
การปรับแต่ง	มีศักยภาพในการผลิตแบบ OEM/ODM อย่างเต็มรูปแบบ
MOQ	1 เครื่อง
เงื่อนไขการชำระเงิน	เงินมัดจำ 30%, 70% ก่อนการจัดส่ง
การรับประกัน	12-24 เดือน
อะไหล่	รวมสินค้าสำหรับใช้ 2 ปี
การฝึกอบรม	รวมถึงการฝึกอบรมในสถานที่หรือผ่านวิดีโอ
เอกสารประกอบ	เอกสารการส่งออกครบถ้วน, ใบรับรอง CE

เหตุผลที่ควรเลือก Believe Industry:

✅ ราคาที่แข่งขันได้จากประเทศจีนโดยไม่ลดทอนคุณภาพ
✅ ประสบการณ์ส่งออกไปยังกว่า 40 ประเทศ
✅ ฝ่ายสนับสนุนด้านเทคนิคที่พูดภาษาอังกฤษได้
✅ สามารถวินิจฉัยปัญหาจากระยะไกลได้
✅ ตัวอย่างโครงการที่คล้ายคลึงกัน

🇨🇳 ซัพพลายเออร์จีนอื่นๆ

ประเทศจีนมีผู้ผลิตเครื่องขึ้นรูปโลหะแบบม้วนมากกว่า 500 ราย คุณภาพแตกต่างกันอย่างมาก.

ด้าน	รายละเอียด
ช่วงราคา	$30, 000 -$ 150,000
ระยะเวลานำส่ง	30-120 วัน
มาตรฐานคุณภาพ	แตกต่างกันไป; CE มักจะเป็นระดับพื้นฐาน
การปรับแต่ง	ขึ้นอยู่กับผู้ผลิต
MOQ	โดยปกติจะมีเครื่อง 1 เครื่อง
เงื่อนไขการชำระเงิน	โดยทั่วไปแล้ว 30% ขั้นสูง
การรับประกัน	โดยทั่วไปคือ 6-12 เดือน
อะไหล่	ค่าใช้จ่ายเพิ่มเติม
การฝึกอบรม	บางครั้งอาจมีการคิดค่าบริการแยกต่างหาก
เอกสารประกอบ	คุณภาพแปรผัน

ความเสี่ยงที่ควรพิจารณา:

⚠️ คุณภาพไม่สม่ำเสมอระหว่างผู้จำหน่าย
⚠️ อุปสรรคในการสื่อสาร
⚠️ บริการหลังการขายอาจแตกต่างกันไป
⚠️ ซัพพลายเออร์บางรายใช้ชิ้นส่วนคุณภาพต่ำ
⚠️ อาจใช้เวลานานขึ้นในการแก้ไขปัญหา

🇺🇸🇪🇺 ผู้ผลิตจากสหรัฐอเมริกา/สหภาพยุโรป

ซัพพลายเออร์ชั้นนำที่มีเทคโนโลยีขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวด.

ด้าน	รายละเอียด
ช่วงราคา	$150, 000 -$ 500,000+
ระยะเวลานำส่ง	90-180 วัน
มาตรฐานคุณภาพ	ได้รับการรับรองมาตรฐาน ISO, CE และ UL อย่างครบถ้วน
การปรับแต่ง	แนวทางที่เน้นด้านวิศวกรรม
MOQ	โดยปกติจะมีเครื่อง 1 เครื่อง
เงื่อนไขการชำระเงิน	30/70 หรือการชำระเงินตามความคืบหน้า
การรับประกัน	12-24 เดือน
อะไหล่	พร้อมใช้งาน
การฝึกอบรม	โปรแกรมที่ครอบคลุม
เอกสารประกอบ	เอกสารการปฏิบัติตามกฎระเบียบฉบับสมบูรณ์

เมื่อใดควรเลือก US/EU:

✅ ข้อกำหนดการรับรองที่เข้มงวด (FDA, อวกาศยาน ฯลฯ)
✅ จำเป็นต้องมีบริการในพื้นที่
✅ ข้อกำหนดเฉพาะที่ซับซ้อน
✅ ให้ความสำคัญกับเทคโนโลยีล่าสุด
✅ ยินดีจ่ายเพิ่มเพื่อความอุ่นใจ

ตัวเลือกการกำหนดค่าเครื่องขึ้นรูปม้วนรางสายเคเบิล

รุ่นเริ่มต้น (ราคาประหยัด)

สำหรับสตาร์ทอัพหรือผู้ผลิตรายย่อย:

เครื่องคลายขดลวดแบบใช้มือ
ส่วนขึ้นรูปที่มีความกว้างคงที่
การตัดเฉือนด้วยระบบไฮดรอลิก
การเรียงซ้อนด้วยมือ
การควบคุม PLC ขั้นพื้นฐาน

การกำหนดค่าการผลิตมาตรฐาน

รูปแบบการกำหนดค่าที่พบได้บ่อยที่สุดสำหรับผู้ผลิตรายใหญ่:

เครื่องคลายขดลวดแบบใช้มอเตอร์พร้อมระบบควบคุมแรงดึง
ส่วนขึ้นรูปที่ปรับความกว้างได้
การเจาะไฮดรอลิกแบบขับเคลื่อนด้วยเซอร์โว
การตัดแบบบินหรือเซอร์โวชอร์
การเรียงซ้อนอัตโนมัติ
หน้าจอสัมผัส HMI พร้อมระบบจัดเก็บสูตรอาหาร (50-100 โปรไฟล์)

การกำหนดค่าอัตโนมัติความเร็วสูง

สำหรับโรงงานผลิตขนาดใหญ่:

เครื่องคลายขดลวดสำหรับงานหนักพร้อมระบบควบคุมลูป
ระบบเปลี่ยนเร็วแบบหลายความกว้าง
การบูรณาการเครื่องปั๊มขึ้นรูปความเร็วสูง
เครื่องตัดแบบ Flying cut-off พร้อมระบบยืดตรงในตัว
การเรียงซ้อนด้วยหุ่นยนต์หรือการรวมกลุ่มอัตโนมัติ
ระบบควบคุม CNC เต็มรูปแบบ พร้อมระบบตรวจสอบการผลิต
การบูรณาการกับระบบ ERP/MES

แนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษาเครื่องขึ้นรูปม้วนรางเคเบิล

งานบำรุงรักษาประจำวัน

การตรวจสอบระดับผู้ปฏิบัติงานซึ่งใช้เวลา 15-20 นาที:

การหล่อลื่นจุดรับแรงทั้งหมด
การตรวจสอบพื้นผิวลูกกลิ้งด้วยสายตา
การตรวจสอบการจัดแนวการป้อนวัสดุ
การตรวจสอบบันทึกข้อผิดพลาดของระบบควบคุม
ทำความสะอาดเครื่องจักรจากเศษโลหะและสิ่งสกปรก

งานบำรุงรักษาประจำสัปดาห์

หน้าที่ของช่างซ่อมบำรุง:

การตรวจสอบความตึงของเฟืองและโซ่
การตรวจสอบการเชื่อมต่อทางไฟฟ้า
ระดับและสภาพของของเหลวในระบบไฮดรอลิก
การตรวจสอบและทำความสะอาดแม่พิมพ์เจาะ
การวัดระยะการเคลื่อนที่ของตลับลูกปืน

การบำรุงรักษาประจำเดือน/รายไตรมาส

ตารางการบำรุงรักษาเชิงป้องกัน:

บริการซ่อมบำรุงระบบหล่อลื่นครบวงจร
เปลี่ยนถ่ายน้ำมันเกียร์
การเปลี่ยนไส้กรองไฮดรอลิก
การตรวจสอบการสอบเทียบ
การวัดการสึกหรอของชิ้นส่วนที่สำคัญ
ระบบควบคุมการสำรองข้อมูล

รูปแบบความล้มเหลวที่พบบ่อยและวิธีแก้ไข

ปัญหา	สาเหตุที่เป็นไปได้	สารละลาย
ความแปรผันของมิติ	การสึกหรอของลูกกลิ้ง การไม่ตรงแนว	ปรับระดับหรือเปลี่ยนลูกกลิ้งใหม่
รอยขีดข่วนบนพื้นผิว	การปนเปื้อน ความเสียหายของลูกกลิ้ง	ทำความสะอาดวัสดุ ปรับสภาพลูกกลิ้งใหม่
การชกที่ไม่สม่ำเสมอ	การลดลงของแรงดันไฮดรอลิก	ตรวจสอบปั๊ม วาล์ว และตัวสะสมแรงดัน
การสั่นสะเทือนระหว่างการใช้งาน	ส่วนประกอบที่ไม่สมดุล	ปรับสมดุลหรือเปลี่ยนชิ้นส่วนที่ได้รับผลกระทบ
ความผิดพลาดทางไฟฟ้า	การเชื่อมต่อหลวม การปนเปื้อน	ทำความสะอาดและขันข้อต่อให้แน่นอีกครั้ง

คำถามที่พบบ่อย

1. ระยะเวลาในการจัดส่งนานเท่าไหร่?

เครื่องจักรมาตรฐาน: 45-90 วัน
ข้อกำหนดเฉพาะ: 120-150 วัน
การจัดส่งจากเอเชีย: ใช้เวลาเพิ่ม 2-4 สัปดาห์

2. เครื่องจักรเครื่องเดียวสามารถผลิตชิ้นงานที่มีความกว้างต่างกันได้หรือไม่?

ใช่ครับ การเปลี่ยนขนาดใช้เวลา 10-30 นาที (ขึ้นอยู่กับประเภทการปรับแต่ง) เครื่องขึ้นรูปรางเคเบิลส่วนใหญ่รองรับขนาด 100 มม. ถึง 600 มม. ขึ้นไป.

3. รางเคเบิลกับรางเหล็กยึด: ต่างกันอย่างไร?

เครื่องจักรสำหรับรางเคเบิลต้องการ:

ความจุวัสดุที่กว้างขึ้น
เจาะรูนำร่องสำหรับติดตั้ง
รูปทรงลูกกลิ้งที่แตกต่างกัน
ช่วงความหนาที่สูงขึ้น

4. ต้องใช้เวลานานแค่ไหนในการเรียนรู้วิธีใช้งาน?

ระยะเวลาดำเนินการขั้นพื้นฐาน: 1-2 วัน
ความชำนาญเต็มรูปแบบ: 3-7 วัน
ซัพพลายเออร์ส่วนใหญ่รวมการฝึกอบรมไว้ด้วย

5. เครื่องขึ้นรูปม้วนรางเคเบิลมีอายุการใช้งานนานเท่าใด?

อายุการใช้งาน 15-25 ปี หากบำรุงรักษาอย่างเหมาะสม ชิ้นส่วนสึกหรอ (ลูกกลิ้ง ตลับลูกปืน ซีล) จำเป็นต้องเปลี่ยนทุก 5-10 ปี.

6. ฉันจำเป็นต้องใช้ฐานรองพิเศษสำหรับเครื่องขึ้นรูปรางสายเคเบิลหรือไม่?

เครื่องจักรส่วนใหญ่ต้องการ:

ฐานคอนกรีตเรียบ (รับน้ำหนักได้ 500-1,000 กก./ตร.ม.)
ความเป็นไปได้ในการแยกการสั่นสะเทือนสำหรับหน่วยความเร็วสูง
สลักฐานรากฝังตามแบบของผู้ผลิต

อ้างอิง กล่องเครื่องมือวิศวกรรม สำหรับข้อมูลจำเพาะของคอนกรีตและการคำนวณน้ำหนักบรรทุก ผู้จำหน่ายของคุณจะจัดเตรียมแบบแปลนฐานรากโดยละเอียดให้.

7. ต้องใช้แหล่งจ่ายไฟฟ้าแบบใด?

380-480 โวลต์, 3 เฟส, 50-60 เฮิรตซ์
ความจุ 25-100 kVA
เบรกเกอร์วงจรเฉพาะ

เครื่องจักรบางรุ่นสามารถใช้งานได้ทั้งกับแรงดันไฟฟ้า 220V และ 380V.

8. ผลลัพธ์มีความแม่นยำแค่ไหน?

เครื่องจักร CNC ที่ทันสมัยสามารถผลิตชิ้นงานที่มีความคลาดเคลื่อนตามมาตรฐานที่กำหนดได้ ไอโอเอส 14315 มาตรฐานการรีดขึ้นรูปทางอุตสาหกรรม:

ความกว้าง: ±0.5 มม.
ความยาว: ±1.0 มม. ต่อเมตร
ความตรง: ±1.5 มม. ในระยะ 3 เมตร
การบิด (การบิดตัว): น้อยกว่า 1 องศาต่อเมตร

ค่าความคลาดเคลื่อนเหล่านี้สูงกว่าข้อกำหนดการติดตั้งและรหัสอาคารส่วนใหญ่.

9. ฉันสามารถตัดถาดที่หน้างานได้หรือไม่?

ใช่ครับ ใช้เครื่องเจียรไฟฟ้า เครื่องเลื่อยวงกลม หรือเครื่องตัดโลหะขนาดเล็กก็ได้ หมายเหตุ: การดัดแปลงอาจทำให้ใบรับรองเป็นโมฆะ.

10. คำสั่งซื้อเครื่องมือขั้นต่ำคือเท่าไหร่?

โปรไฟล์มาตรฐาน: ไม่มีขั้นต่ำ
โปรไฟล์แบบกำหนดเอง: 1-2 ชุด, 3-6 สัปดาห์

11. ฉันต้องการความจุเท่าไหร่?

คำนวณ:

เป้าหมายปริมาณต่อปี (เมตรหรือตัน)
หารด้วยจำนวนกะต่อปี
หักเวลาเปลี่ยนผ่านออก
เติม 15-20% เพื่อการเจริญเติบโต

ตัวอย่าง: 1,000 เมตร/กะ × 250 วัน × 1 กะ = 250,000 เมตร/ปี

12. มีใบรับรองอะไรบ้าง?

ใบรับรองที่พบได้ทั่วไป ได้แก่:

UL568 (สหรัฐอเมริกา) – มาตรฐาน NEMA สำหรับรางวางสายเคเบิล
ซีเอสเอ ซี22.2 (แคนาดา)
ซีอี (สหภาพยุโรป)
เบร (สหราชอาณาจักร)
มาตรฐานต่างๆ ของเอเชียและตะวันออกกลาง

สำหรับโครงการระหว่างประเทศ โปรดอ้างอิง อีซีอี 61537 สำหรับข้อกำหนดรางเคเบิลทั่วโลก.

ตรวจสอบความต้องการของลูกค้าก่อนเป็นอันดับแรก.

🔗 แหล่งข้อมูลภายนอกและเอกสารอ้างอิง

มาตรฐานอุตสาหกรรม เอกสารอ้างอิงทางเทคนิค และแหล่งข้อมูลที่น่าเชื่อถือสำหรับการอ่านเพิ่มเติม.

📜 มาตรฐานอุตสาหกรรมและสมาคมต่างๆ

ทรัพยากร	คำอธิบาย	ลิงก์
เนมา (สมาคมผู้ผลิตอุปกรณ์ไฟฟ้าแห่งชาติ)	กำหนดมาตรฐานและข้อกำหนดของรางเคเบิลในสหรัฐอเมริกา	nema.org
IEC (คณะกรรมการเทคนิคไฟฟ้าสากล)	มาตรฐานสากลสำหรับโครงสร้างพื้นฐานทางไฟฟ้า	อีซี.ช
NEC (รหัสไฟฟ้าแห่งชาติ)	มาตรฐานการติดตั้งระบบรางเคเบิลของสหรัฐอเมริกา	nfpa.org
กลุ่มซีเอสเอ	มาตรฐานของแคนาดาสำหรับอุปกรณ์ไฟฟ้า	csagroup.org

📐 มาตรฐานวัสดุและการทดสอบ

ทรัพยากร	คำอธิบาย	ลิงก์
เอเอสทีเอ อินเตอร์เนชั่นแนล	ข้อกำหนดวัสดุเหล็กและวิธีการทดสอบ	แอสตม.org
ไอโอเอส 14315	มาตรฐานการรีดแผ่นโลหะอุตสาหกรรม	ไอโซ.org
คู่มือการติดเครื่องหมาย CE	ข้อกำหนดการปฏิบัติตามกฎระเบียบของยุโรป	ec.europa.eu

📊 การวิจัยตลาดและข้อมูลอุตสาหกรรม

ทรัพยากร	คำอธิบาย	ลิงก์
MarketsandMarkets – การจัดการสายเคเบิล	ขนาดและคาดการณ์ตลาดการจัดการสายเคเบิลทั่วโลก	marketsandmarkets.com
แกรนด์วิว รีเสิร์ช	รายงานการวิเคราะห์อุตสาหกรรม	grandviewresearch.com
รายงานอุตสาหกรรมสายเคเบิลโลก	แนวโน้มตลาดสายไฟและสายเคเบิลทั่วโลก	statista.com

🛠️ แหล่งข้อมูลการเรียนรู้ด้านเทคนิค

ทรัพยากร	คำอธิบาย	ลิงก์
โทมัสเน็ต	รายชื่อผู้จำหน่ายอุปกรณ์อุตสาหกรรม	โธมัสเน็ต.com
กล่องเครื่องมือวิศวกรรม	สูตรการออกแบบทางกลและเอกสารอ้างอิง	กล่องเครื่องมือวิศวกรรม.com
แมทเว็บ	ฐานข้อมูลคุณสมบัติของวัสดุ	แมทเว็บ.com

📖 คู่มือทางเทคนิคเกี่ยวกับการขึ้นรูปด้วยการรีด

ทรัพยากร	คำอธิบาย	ลิงก์
FRA (สมาคมผู้ผลิตและผู้ประกอบการ)	แหล่งข้อมูลทางเทคนิคเกี่ยวกับการขึ้นรูปด้วยการรีด	thefabricator.com
sheetmetalworld	ข่าวสารอุตสาหกรรมและบทความทางเทคนิค	sheetmetalworld.com

พร้อมลงทุนแล้วหรือยัง?

การลงทุนใน เครื่องขึ้นรูปม้วนรางสายเคเบิล จำเป็นต้องมีการวิเคราะห์อย่างละเอียดถี่ถ้วนเกี่ยวกับความต้องการในการผลิต ข้อจำกัดด้านงบประมาณ และเป้าหมายทางธุรกิจระยะยาว การเปรียบเทียบระหว่างโซลูชันการปั๊มขึ้นรูป—เครื่องปั๊มขึ้นรูปไฮดรอลิก เครื่องปั๊มขึ้นรูปไฮดรอลิกแบบขับเคลื่อนด้วยเซอร์โว และเครื่องปั๊มขึ้นรูป—แสดงให้เห็นว่าตัวเลือกที่เหมาะสมที่สุดนั้นขึ้นอยู่กับปริมาณการผลิต ประเภทของผลิตภัณฑ์ และความต้องการด้านความยืดหยุ่นของคุณ.

สำหรับผู้เข้าสู่ตลาดรายใหม่ส่วนใหญ่ ระบบปั๊มไฮดรอลิกแบบขับเคลื่อนด้วยเซอร์โวให้ความสมดุลที่ดีที่สุดระหว่างความเร็ว ความยืดหยุ่น และต้นทุน ส่วนผู้ผลิตรายใหญ่ที่มีฐานการผลิตขนาดใหญ่ อาจได้รับประโยชน์จากข้อได้เปรียบด้านปริมาณงานของการรวมระบบปั๊มแบบเฉพาะทาง.

เนื่องจากตลาดการจัดการสายเคเบิลยังคงพัฒนาไปสู่ระบบอัตโนมัติและการบูรณาการทางดิจิทัลอย่างต่อเนื่อง การเลือกเครื่องจักรที่มีช่องทางการอัปเกรดและการเชื่อมต่อ IoT จึงมีความสำคัญมากขึ้นเรื่อยๆ เพื่อให้การลงทุนของคุณมีความยั่งยืนในอนาคต.

ขั้นตอนต่อไป:

จดบันทึกความต้องการในการผลิตและข้อมูลจำเพาะของผลิตภัณฑ์อย่างละเอียด
ขอใบเสนอราคาโดยละเอียดจากผู้จำหน่ายที่มีคุณสมบัติเหมาะสม 3-5 ราย
ขอชมการสาธิตเครื่องจักรหรือเยี่ยมชมโรงงานต้นแบบ
เจรจาเงื่อนไขการชำระเงิน รวมถึงการรับประกันผลงาน
วางแผนกำหนดการติดตั้ง การฝึกอบรม และการเพิ่มกำลังการผลิต

บันทึกการเปลี่ยนแปลง

วันที่	เปลี่ยน	หมายเหตุ
2026-05-04	การสร้างครั้งแรก	ฉบับแรกได้รับการเผยแพร่แล้ว
2026-08-04	การตรวจสอบตามกำหนดเวลา	ตรวจสอบลิงก์ อัปเดตข้อมูลราคา
