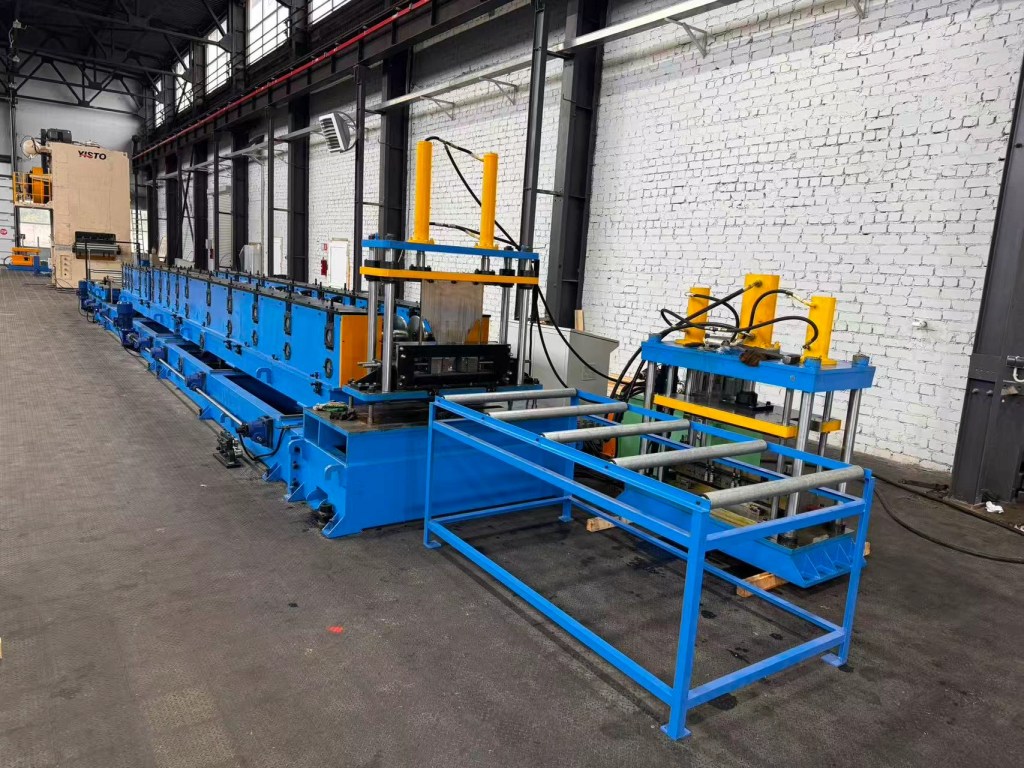

Bir cable tray roll former machine, metal şeritleri cable tray şekline sokar. Bu cable trayler, binalarda, fabrikalarda ve dünya çapındaki altyapı projelerinde elektrik kablolarını tutar ve korur.
Bu rehber şunları kapsar: makine seçim kriterleri, punch çözümü karşılaştırmaları, teknik özellikler, maliyet analizi ve 2026 tedarik kararları için tedarikçi değerlendirme çerçevesi.
Bir cable tray roll former machine, metal şeritlerden cable tray üreten sürekli bir metal şekillendirme sistemidir; tipik olarak 1,0 mm ile 3,0 mm kalınlık aralığında ölçülerde. Makine, şerit malzemeyi istenen profil geometrisine kademeli olarak bükmek için hassas miller üzerine monte edilmiş dönen merdane dizisi kullanır.
Standart cable tray line konfigürasyonu şunları içerir:
| Teknik Özellik | Standart Aralık | Ağır Hizmet Aralığı |
|---|---|---|
| Malzeme Kalınlığı | 0.8mm – 2.0mm | 1.5mm – 3.0mm |
| Malzeme Genişliği | 100mm – 600mm | 150mm – 800mm |
| Şekillendirme Hızı | 10-20 m/min | 5-15 m/min |
| Merdane İstasyonları | 12-16 istasyon | 16-24 istasyon |
| Güç Tüketimi | 15-25 kW | 30-50 kW |
| Makine Ağırlığı | 5-8 ton | 10-15 ton |
Küresel kablo yönetimi pazarı yıllık 20 milyar USD'yi aşmaktadır ve cable tray sistemleri önemli bir paya sahiptir. Cable tray roll former machine'ler, üreticilerin kurulum verimliliği, kablo yoğunluğu yönetimi ve uzun vadeli bakım erişilebilirliği açısından geleneksel kablolama yöntemlerinden daha iyi performans gösteren uygun maliyetli, standartlaştırılmış profiller üretmesini sağlar.
Yapısal Verimlilik: Makaralı şekillendirilmiş cable trayler, kaynaklı üretim yöntemlerine göre malzeme maliyetlerini -25 oranında düşüren mukavemet-ağırlık oranları sağlar.
Kurulum Hızı: Saha ekipleri, önceden delinmiş montaj deliklerine sahip standartlaştırılmış makaralı şekillendirilmiş trayleri kullandıklarında kurulum sürelerinin -60 daha hızlı olduğunu bildirmektedir.
Tasarım Esnekliği: Modern cable tray machine'ler, takım değişiklikleriyle aynı temel ekipmandan merdiven tipi, dolu taban ve kanal stilleri dahil çeşitli profiller üretir.
Ölçeklenebilirlik: Vardiya başına 500-2000 metre üretim oranları, kilometrelerce kablo yönlendirmesi gerektiren projeler için roll forming'i en verimli üretim yöntemi yapar.
NEMA VE 1 standartlarına göre, cable trayler şu ana tiplerde kategorize edilir:
Doğru delme sisteminin seçilmesi, üretim verimliliğini, takım maliyetlerini ve ürün kalitesini önemli ölçüde etkiler. İşte üç ana seçeneğin kapsamlı karşılaştırması.
| Yön | Teknik Özellik |
|---|---|
| Punch Kuvveti | 150-300 kN |
| Çevrim Hızı | 10-15 strokes/min |
| Takım Ömrü | 500,000-1,00,000 hits |
| Kurulum Süresi | Kalıp değişimi için 30-60 dakika |
| Başlangıç Maliyeti | |
| İşletme Maliyeti | Orta (hidrolik sıvı, contalar) |
| Gürültü Seviyesi | 75-85 dB |
| En İyi Kullanım | Standart delik desenleri, düşük hacimli üretim |
Hidrolik punch cihazları, genel amaçlı cable tray üretimi için güvenilir performans sunar. Basit tasarım, daha kolay bakım ve küresel olarak daha geniş servis erişilebilirliği anlamına gelir. Ancak daha yavaş çevrim hızı, yüksek hacimli üretim senaryolarında bir darboğaz haline gelir.
| Yön | Teknik Özellik |
|---|---|
| Punch Kuvveti | 200-400 kN |
| Çevrim Hızı | 20-40 strokes/min |
| Takım Ömrü | 800,000-1,500,000 hits |
| Kurulum Süresi | Kalıp değişimi için 10-20 dakika |
| Başlangıç Maliyeti | |
| İşletme Maliyeti | Standart hidrolikten daha düşük |
| Gürültü Seviyesi | 65-75 dB |
| En İyi Kullanım | Yüksek çeşitli üretim, karmaşık desenler |
Servo tahrikli hidrolik punch machine'ler, üstün doğruluk ve hız için hidrolik kuvveti servo kontrollü konumlandırma ile birleştirir. Programlanabilir strok kontrolü, mekanik kalıp değişiklikleri olmadan karmaşık delik desenleri sağlar ve kurulum sürelerini 'e kadar azaltır. Talep üzerine güç kullanımı nedeniyle enerji tüketimi, geleneksel hidrolik sistemlere göre ortalama -30 daha düşüktür.
| Yön | Teknik Özellik |
|---|---|
| Punch Kuvveti | 300-600 kN |
| Çevrim Hızı | 40-60 strokes/min |
| Takım Ömrü | 1,000,000-2,000,000 hits |
| Kurulum Süresi | Kalıp değişimi için 1-4 saat |
| Başlangıç Maliyeti | |
| İşletme Maliyeti | Daha yüksek (kalıp aşınması, bakım) |
| Gürültü Seviyesi | 80-95 dB |
| En İyi Kullanım | Özel yüksek hacimli üretim |
Punch presler, tek ürün üretimi için en hızlı çevrim sürelerini ve en yüksek verimi sağlar. Mekanik bağlantı, tüm strok boyunca tutarlı kuvvet iletimi sağlar. Ancak uzun kurulum süreleri, punch presleri sık ürün değişiklikleri gerektiren üretim çalışmaları için daha az uygun hale getirir—bu, özel cable tray imalatında yaygın bir senaryodur.
| Kriterler | Hidrolik delme | Servo Hidrolik | Delme presi |
|---|---|---|---|
| Hız | ★★★☆☆ | ★★★★☆ | ★★★★★ |
| Esneklik | ★★★☆☆ | ★★★★★ | ★★☆☆☆ |
| Başlangıç Maliyeti | ★★★★★ | ★★★☆☆ | ★★☆☆☆ |
| Takım Maliyeti | ★★★★★ | ★★★★☆ | ★★☆☆☆ |
| Doğruluk | ★★★☆☆ | ★★★★★ | ★★★★☆ |
| Bakım | ★★★★☆ | ★★★★☆ | ★★★☆☆ |
| Enerji Verimliliği | ★★★☆☆ | ★★★★★ | ★★★☆☆ |
Çoğu cable tray roll former machine bu malzemeleri işler:
Modern cable tray machine'ler, üretim esnekliğini genişleten genişlik ayar yeteneklerine sahiptir:
Genişlik ayar yeteneğine sahip cable tray roll former machine, üreticilerin birden fazla özel hat olmadan çeşitli pazar segmentlerine hizmet etmesini sağlar.
Merdane malzeme seçimi hem ürün kalitesini hem de makine ömrünü etkiler. Mekanik özellikler ve malzeme karşılaştırması için Engineering Toolbox'a başvurun.
| Merdane Malzemesi | Sertlik (HRC) | Uygulama |
|---|---|---|
| GCr15 Rulman Çeliği | 58-62 | Standart üretim |
| Cr12MoV Takım Çeliği | 60-64 | Yüksek mukavemetli malzemeler |
| Tungsten Karbür | 68-72 | aşındırıcı kaplamalar |
| Yüzey Kaplanmış | Değişken | Özel uygulamalar |
| Seviye | Fiyat | Çıktı/Vardiya |
|---|---|---|
| Giriş Seviyesi | 500-800 m | |
| Orta Aralık | 800-1,500 m | |
| Yüksek Hızlı CNC | 1,500-2,500 m | |
| Tam Anahtar Teslim | Tam sistem |
Bir cable tray roll former machine tedarik ederken, tedarikçileri şu kriterlere göre değerlendirin:
1. Üretim Deneyimi
2. Teknik Yetenek
3. Kalite Standartları
4. Müşteri Referansları
5. Satış Sonrası Destek
Çin Üretimi: Yerleşik tedarik zincirleri ile rekabetçi fiyatlandırma. Büyük üreticiler tam üretim kapasitesi ve ihracat dokümantasyon desteği sunar. Teslim süreleri tipik olarak 45-90 gündür.
Avrupa Üretimi: Daha yüksek hassasiyet standartları ve gelişmiş kontrol sistemleri. Özel uygulamalar ve sık değişim gerektiren kısa üretimler için daha uygundur.
Kuzey Amerika Üretimi: Daha hızlı teslimat ve servis yanıtı. Makine fiyatlandırmasına yansıyan daha yüksek işçilik maliyetleri. Acil gereksinimler ve yakın teknik işbirliği ihtiyaçları için en iyisidir.
İhtiyaçlarınız için doğru cable tray roll former machine tedarikçi tipini seçin.
Believe Industry, 20+ yıl roll forming uzmanlığına sahip Çin merkezli bir üreticidir. Rekabetçi fiyatlandırmayı uluslararası kalite standartları, ihracat dokümantasyon desteği ve duyarlı satış sonrası servis ile birleştiriyoruz.
| Yön | Detaylar |
|---|---|
| Fiyat Aralığı | |
| Teslim Süresi | 45-120 gün |
| Kalite Standartları | ISO 9001, CE, UL/CSA mevcut |
| Özelleştirme | Tam OEM/ODM yeteneği |
| MOQ | 1 makine |
| Ödeme Koşulları | depozito, sevkiyat öncesi |
| Garanti | 12-24 ay |
| Yedek Parçalar | 2 yıllık tedarik dahil |
| Eğitim | Yerinde veya video eğitimi dahil |
| Dokümantasyon | Tam ihracat belgeleri, CE sertifikaları |
Believe Industry Neden Seçilmeli:
Çin'de 500+ roll forming machine üreticisi vardır. Kalite önemli ölçüde değişir.
| Yön | Detaylar |
|---|---|
| Fiyat Aralığı | |
| Teslim Süresi | 30-120 gün |
| Kalite Standartları | Değişir; CE genellikle temel düzeydedir |
| Özelleştirme | Üreticiye bağlıdır |
| MOQ | Genellikle 1 makine |
| Ödeme Koşulları | Genellikle peşin |
| Garanti | Tipik olarak 6-12 ay |
| Yedek Parçalar | Ek maliyet |
| Eğitim | Bazen ayrı ücretlendirilir |
| Dokümantasyon | Değişken kalite |
Göz Önünde Bulundurulması Gereken Riskler:
Gelişmiş teknoloji ve katı kalite kontrolüne sahip premium tedarikçiler.
| Yön | Detaylar |
|---|---|
| Fiyat Aralığı | |
| Teslim Süresi | 90-180 gün |
| Kalite Standartları | ISO, CE, UL tam sertifikalı |
| Özelleştirme | Mühendislik odaklı yaklaşım |
| MOQ | Genellikle 1 makine |
| Ödeme Koşulları | 30/70 veya kademeli ödemeler |
| Garanti | 12-24 ay |
| Yedek Parçalar | Kolayca mevcut |
| Eğitim | Kapsamlı programlar |
| Dokümantasyon | Tam uyum dokümantasyonu |
ABD/AB Ne Zaman Seçilmeli:
Startup'lar veya düşük hacimli üreticiler için:
Yerleşik üreticiler için en yaygın konfigürasyon:
Büyük ölçekli üretim tesisleri için:
15-20 dakika süren operatör seviyesinde kontroller:
Bakım teknisyeni etkinlikleri:
Önleyici bakım programı:
| Sorun | Olası Neden | Çözüm |
|---|---|---|
| Boyutsal varyasyon | Merdane aşınması, hizalanmama | Yeniden şimleme veya merdaneleri değiştirme |
| Yüzey çizikleri | Kontaminasyon, merdane hasarı | Malzemeyi temizleyin, merdane yüzeylerini yenileyin |
| Tutarsız delme | Hidrolik basınç düşüşü | Pompa, valfler ve akümülatörleri kontrol edin |
| Çalışma sırasında titreşim | Dengesiz bileşenler | Etkilenen parçaları dengeleyin veya değiştirin |
| Elektriksel arızalar | Gevşek bağlantılar, kontaminasyon | Bağlantıları temizleyin ve tekrar torklayın |
Evet. Değişim 10-30 dakika sürer (ayar türüne bağlı). Çoğu cable tray roll former machine 100 mm ile 600 mm+ arasını işler.
Cable tray machine'lere şunlar gerekir:
Uygun bakımla 15-25 yıl. Aşınan parçalar (merdaneler, rulmanlar, contalar) her 5-10 yılda bir değiştirilmelidir.
Çoğu makine şunları gerektirir:
Beton spesifikasyonları ve yük hesaplamaları için Engineering Toolbox'a başvurun. Tedarikçiniz detaylı temel çizimlerini sağlar.
Bazı makineler hem 220V hem de 380V ile çalışır.
Modern CNC makineler, ISO 14315 endüstriyel haddeleme standartlarını karşılayan toleranslara ulaşır:
Bu toleranslar çoğu kurulum gereksinimini ve bina kodlarını aşar.
Evet. Taşlama makinesi, dairesel testere veya nibbler kullanın. Not: Modifikasyonlar sertifikaları geçersiz kılabilir.
Hesaplayın:
Örnek: 1.000 m/vardiya × 250 gün × 1 vardiya = 250.000 metre/yıl
Yaygın sertifikalar şunları içerir:
Uluslararası projeler için küresel cable tray spesifikasyonları amacıyla IEC 61537'ye başvurun.
Öncelikle müşterilerinizin gereksinimlerini kontrol edin.
Daha fazla okuma için endüstri standartları, teknik referanslar ve yetkili kaynaklar.
| Kaynak | Açıklama | Bağlantı |
|---|---|---|
| NEMA (Ulusal Elektrik Üreticileri Birliği) | ABD'de cable tray standartlarını ve spesifikasyonlarını tanımlar | nema.org |
| IEC (Uluslararası Elektroteknik Komisyonu) | Elektriksel altyapı için küresel standartlar | iec.ch |
| NEC (Ulusal Elektrik Kodu) | ABD'de cable tray sistemleri için kurulum standartları | nfpa.org |
| CSA Group | Elektrik ekipmanları için Kanada standartları | csagroup.org |
| Kaynak | Açıklama | Bağlantı |
|---|---|---|
| ASTM International | Çelik malzeme spesifikasyonları ve test yöntemleri | astm.org |
| ISO 14315 | Endüstriyel sac haddeleme standartları | iso.org |
| CE İşaretleme Rehberi | Avrupa uyumluluk gereksinimleri | ec.europa.eu |
| Kaynak | Açıklama | Bağlantı |
|---|---|---|
| MarketsandMarkets – Kablo Yönetimi | Küresel kablo yönetimi pazar büyüklüğü ve tahmini | marketsandmarkets.com |
| Grand View Research | Endüstri analiz raporları | grandviewresearch.com |
| Dünya Kablo Endüstrisi Raporu | Küresel tel ve kablo pazar trendleri | statista.com |
| Kaynak | Açıklama | Bağlantı |
|---|---|---|
| ThomasNet | Endüstriyel ekipman tedarikçileri dizini | thomasnet.com |
| Engineering Toolbox | Mekanik tasarım formülleri ve referans | engineering toolbox.com |
| MatWeb | Malzeme özelliği veritabanı | matweb.com |
| Kaynak | Açıklama | Bağlantı |
|---|---|---|
| FRA (İmalatçılar ve Üreticiler Birliği) | Roll forming teknik kaynakları | thefabricator.com |
| ** sheetmetalworld ** | Endüstri haberleri ve teknik makaleler | sheetmetalworld.com |
Bir cable tray roll former machine'ye yatırım yapmak, üretim gereksinimlerinin, bütçe kısıtlamalarının ve uzun vadeli iş hedeflerinin dikkatli analizini gerektirir. Punch çözümleri—hidrolik punch cihazları, servo tahrikli hidrolik punch machine'ler ve punch presler—arasındaki karşılaştırma, optimal seçimin belirli üretim hacminize, ürün karışımınıza ve esneklik gereksinimlerinize bağlı olduğunu ortaya koyar.
Çoğu yeni piyasaya giren için, servo tahrikli hidrolik punch konfigürasyonu hız, esneklik ve maliyet arasında en iyi dengeyi sunar. Yerleşik yüksek hacimli üreticiler, özel punch press entegrasyonunun verim avantajlarından fayda sağlayabilir.
Kablo yönetimi pazarı otomasyon ve dijital entegrasyona doğru gelişmeye devam ettikçe, yükseltme yollarına ve IoT bağlantısına sahip bir makine seçmek yatırımınızı geleceğe uyumlu hale getirmek için giderek daha önemli hale gelir.
Sonraki adımlar:
| Tarih | Değişiklik | Notlar |
|---|---|---|
| 2026-05-04 | İlk oluşturma | İlk sürüm yayınlandı |
| 2026-08-04 | Planlanmış inceleme | Bağlantıları doğrulayın, fiyatlandırma verilerini güncelleyin |
