เครื่องขึ้นรูปม้วนรางเคเบิล

A เครื่องขึ้นรูปรางเคเบิลแบบม้วน เครื่องจักรนี้เปลี่ยนขดลวดโลหะแบนให้เป็นโปรไฟล์รางเคเบิลสำเร็จรูปในขั้นตอนเดียว โดยป้อนเหล็กชุบสังกะสี เหล็กสแตนเลส หรือแผ่นอลูมิเนียมดิบจากด้านหนึ่ง และดึงชิ้นส่วนรางสำเร็จรูปออกมาอีกด้านหนึ่ง โดยชิ้นส่วนเหล่านั้นจะถูกตัดตามความยาว เจาะรู และพร้อมสำหรับการจัดส่ง.

ไม่มีการให้ความร้อน ไม่มีการเชื่อมระหว่างการขึ้นรูป มีเพียงการดัดเย็นผ่านชุดลูกกลิ้งที่ผ่านการกลึงอย่างแม่นยำเท่านั้น.

นั่นคือหัวใจหลักของเครื่องขึ้นรูปรางเคเบิล มันเข้ามาแทนที่การดัดด้วยมือ การทำงานของเครื่องกดที่ช้า และการผลิตด้วยมือที่ไม่สม่ำเสมอ ด้วยสายการผลิตอัตโนมัติที่ทำงานด้วยความเร็ว 10-15 เมตรต่อนาที.

รางเคเบิลคืออะไร?

รางเคเบิลเป็นระบบโครงสร้างที่รองรับสายไฟฟ้า สายเคเบิลข้อมูล และสายไฟสำหรับอุปกรณ์วัดต่างๆ ในอาคารพาณิชย์และอุตสาหกรรม ตามข้อมูลระบุว่า ข้อมูลอ้างอิงรางสายเคเบิลของวิกิพีเดีย และ ประมวลกฎหมายไฟฟ้าแห่งชาติ (NEC) มาตรา 392, รางเคเบิลได้รับการยอมรับว่าเป็นระบบรองรับที่แตกต่างจากท่อร้อยสายและการเดินสายไฟแบบเปิด.

ต่างจากท่อร้อยสายไฟ รางเคเบิลช่วยให้คุณวางสายเคเบิลใหม่ลงในรางได้โดยตรงโดยไม่ต้องดึงสายผ่านท่อ ทำให้การอัปเกรดและการเพิ่มสายเคเบิลในอนาคตทำได้รวดเร็วและประหยัดค่าใช้จ่าย.

นี่คือเหตุผลที่รางเคเบิลกลายเป็นตัวเลือกมาตรฐานสำหรับ:

โรงงานจ่ายไฟฟ้าและสถานีไฟฟ้าย่อย
ศูนย์ข้อมูลและห้องเซิร์ฟเวอร์
สิ่งอำนวยความสะดวกด้านกระบวนการทางอุตสาหกรรม
อาคารสูงเชิงพาณิชย์
แท่นขุดเจาะน้ำมันและก๊าซ

เดอะ มาตรฐาน NEMA VE 1 ควบคุมการจำแนกประเภทรางเคเบิล การทดสอบรับน้ำหนัก และข้อกำหนดวัสดุในอเมริกาเหนือ มาตรฐานที่คล้ายคลึงกัน เช่น ซีเอสเอ ซี22.2 สมัครในประเทศแคนาดา.

ประเภทของรางเคเบิล

ไม่ใช่ทุกคน เครื่องรางสายเคเบิล ให้ผลลัพธ์ที่มีลักษณะเดียวกัน ประเภทของถาดขึ้นอยู่กับการใช้งาน ปริมาณสายเคเบิล และสภาพแวดล้อม มาตรฐานรางเคเบิล EIA/TIA จำแนกความต้องการในการติดตั้งเพิ่มเติมตามภาคอุตสาหกรรม.

ถาดบันได

รางสายไฟแบบบันไดมีรางด้านข้างขนานกันสองรางเชื่อมต่อกันด้วยขั้นบันไดเป็นระยะๆ ให้การระบายอากาศสูงสุดและเข้าถึงสายเคเบิลได้ง่ายที่สุด การติดตั้งระบบไฟฟ้ากำลังสูงส่วนใหญ่ใช้รางแบบบันไดเนื่องจากโครงสร้างขั้นบันไดให้ความแข็งแรงต่อน้ำหนักสูง นี่คือรูปแบบที่พบได้บ่อยที่สุดที่ผลิตขึ้น เครื่องขึ้นรูปรางเคเบิลแบบม้วน.

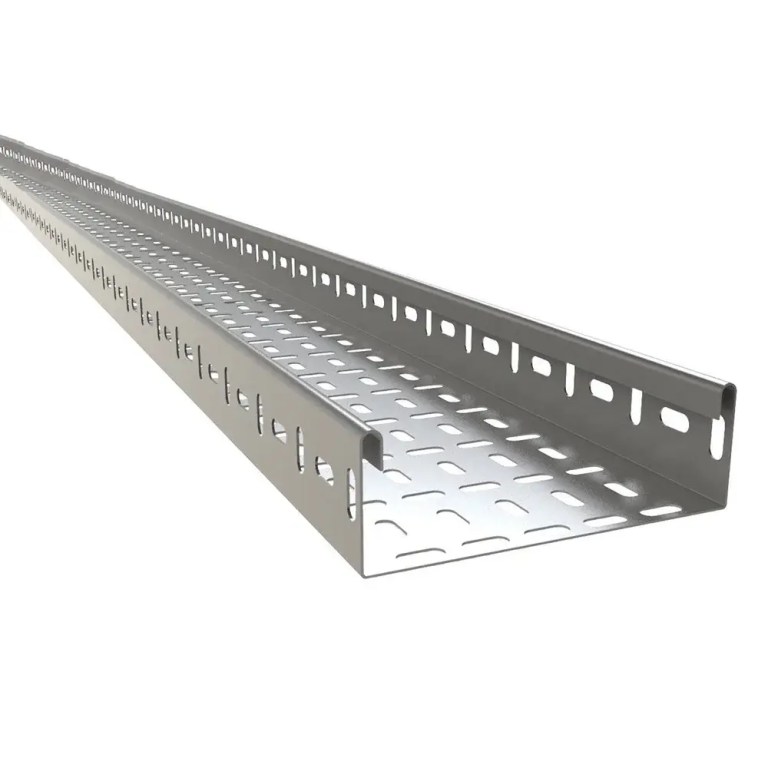

ถาดเจาะรู (ระบายอากาศ)

รางสายไฟแบบมีรูพรุนมีพื้นทึบและเจาะรูระบายอากาศเป็นลวดลาย ให้พื้นที่รองรับสายเคเบิลมากกว่ารางสายไฟแบบขั้นบันได ในขณะที่ยังคงช่วยให้มีการไหลเวียนของอากาศได้บ้าง นิยมใช้ในอาคารพาณิชย์และโรงงานอุตสาหกรรมขนาดเล็ก.

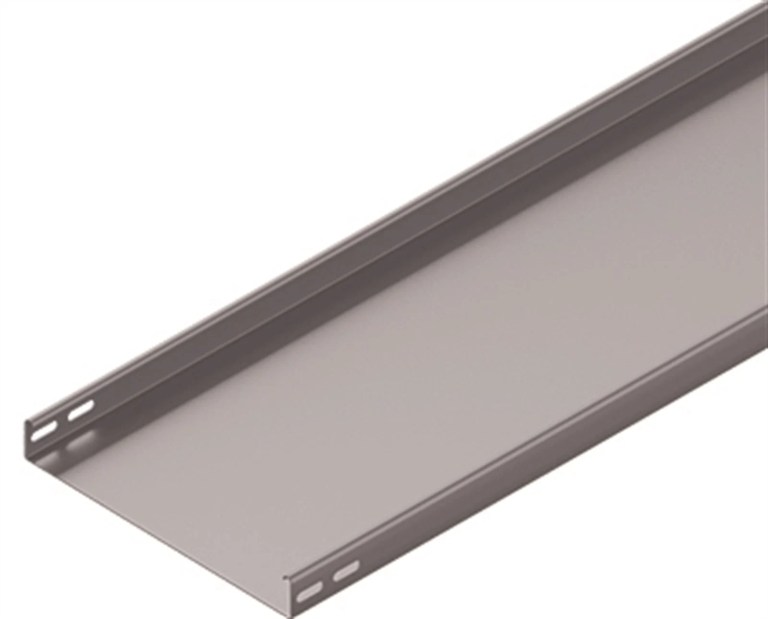

ถาดก้นทึบ

ถาดรองสายเคเบิลแบบก้นทึบช่วยห่อหุ้มสายเคเบิลได้อย่างสมบูรณ์ ให้การปกป้องสูงสุดจากฝุ่นละออง เศษวัสดุ และความเสียหายทางกายภาพ เหมาะสำหรับใช้ในห้องปลอดเชื้อ โรงงานแปรรูปอาหาร และพื้นที่ที่มีความเสี่ยงจากวัตถุตกหล่น.

รางเคเบิลแบบราง

รางเคเบิลแบบช่อง (Channel tray) เป็นรางชิ้นเดียว ไม่มีฝาปิด ไม่มีรูพรุน เรียบง่าย ราคาประหยัด และเหมาะสำหรับสายเคเบิลขนาดเล็ก มักใช้สำหรับงานเดินสายอุปกรณ์วัดและควบคุม ผู้ซื้อบางรายเริ่มต้นด้วยเครื่องผลิตรางเคเบิลแบบพื้นฐานสำหรับรางแบบช่อง จากนั้นจึงอัปเกรดเป็นสายการผลิตเต็มรูปแบบเมื่อปริมาณการสั่งซื้อเพิ่มขึ้น.

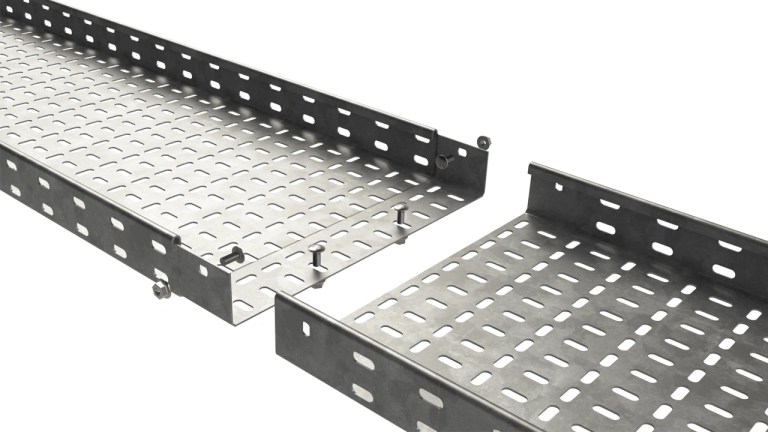

รางเคเบิลแบบรัสเซีย (Лоток)

รางเคเบิลแบบรัสเซีย—ซึ่งในท้องถิ่นเรียกว่า โลต็อก (latok) — เป็นไปตามมาตรฐาน GOST (ГОСТ Р МЭК 61537) มากกว่ามาตรฐาน NEMA หรือ IEC 61537 โดยตรง รูปทรงของโปรไฟล์แตกต่างจากแบบตะวันตกในหลายด้าน:

คุณสมบัติ	แบบรัสเซีย (GOST)	NEMA/IEC ตะวันตก
โปรไฟล์รางด้านข้าง	ส่วน Z ที่มีขอบด้านใน	C แบบตรงหรือแบบมีปีกออกด้านนอก
ความกว้างมาตรฐาน	50, 100, 150, 200, 300, 400, 600 มม.	100–600 มม. (ขั้นบันได NEMA)
ความยาวมาตรฐาน	2,000 มม. และ 3,000 มม.	3,000 มม. (10 ฟุต ในอเมริกาเหนือ)
ผ้าคลุมอุปกรณ์ยึด	แบบกดล็อกหรือแบบขันสกรู แน่นสนิท	ตัวยึดแบบหนีบหรือแบบแยกชิ้น
มาตรฐานวัสดุ	GOST 14918 (แผ่นเหล็กชุบสังกะสี)	ASTM A653 / EN 10346
การตกแต่งพื้นผิว	ชุบสังกะสีแบบจุ่มร้อนหรือเคลือบสีฝุ่น	ชุบสังกะสีล่วงหน้าหรือ HDG
มาตรฐานการกำกับดูแล	GOST R 52868 / GOST R IEC 61537	เนมา วี 1 / ไอซีอี 61537

เหตุใดความแตกต่างของรูปทรงจึงมีความสำคัญต่อเครื่องขึ้นรูปโลหะแบบม้วน:

รางข้างรูปตัว Z ต้องการลำดับการขึ้นรูปด้วยลูกกลิ้งที่แตกต่างจากรางบันไดรูปตัว C มาตรฐาน ขอบด้านในจะพับกลับเข้าหากัน ทำให้ต้องใช้ระยะห่างระหว่างลูกกลิ้งที่แคบกว่าและต้องมีการขึ้นรูปเพิ่มเติมอีกหนึ่งรอบ เมื่อผู้ซื้อในรัสเซีย คาซัคสถาน เบลารุส หรือตลาด CIS อื่นๆ ระบุรางเคเบิล พวกเขามักจะต้องการโปรไฟล์ที่สอดคล้องกับมาตรฐาน GOST ซึ่งหมายความว่า เครื่องขึ้นรูปรางเคเบิลแบบม้วน ต้องใช้เครื่องมือที่ออกแบบมาโดยเฉพาะสำหรับรูปทรงเรขาคณิตนั้น.

ถาดพลาสติกเจาะรู (ЛПО — ถาดเจาะรู) และถาดพลาสติกก้นทึบ (ЛМ) เป็นสองรูปแบบที่พบได้บ่อยที่สุดในตลาดรัสเซีย รูปแบบการเจาะรูบนถาด ЛПО เป็นไปตามมาตรฐาน GOST โดยมีการกำหนดระยะห่างของรูและขอบขอบไว้.

โดยทั่วไปแล้ว เครื่องผลิตรางเคเบิลที่ออกแบบมาสำหรับโปรไฟล์ GOST สามารถผลิตโปรไฟล์มาตรฐานตะวันตกได้ด้วยการเปลี่ยนม้วน ทำให้ผู้ผลิตมีความยืดหยุ่นสำหรับตลาดส่งออกที่หลากหลาย.

สมัยใหม่ เครื่องขึ้นรูปม้วนรางสายเคเบิล สามารถสลับระหว่างรูปแบบเหล่านี้ได้โดยการเปลี่ยนม้วนและปรับความกว้างด้วยระบบควบคุม PLC บางสายการผลิตยังสามารถผลิตทั้งถาดและฝาปิดที่เข้ากันได้ในอุปกรณ์เดียวกัน.

วัสดุรางเคเบิล

การเลือกใช้วัสดุมีผลต่อความต้านทานการกัดกร่อน ความสามารถในการรับน้ำหนัก และต้นทุน สถาบันก่อสร้างเหล็ก ให้คำแนะนำโดยละเอียดเกี่ยวกับประสิทธิภาพของเหล็กชุบสังกะสีในการใช้งานโครงสร้าง ข้อกำหนด ASTM A653 ครอบคลุมข้อกำหนดเกี่ยวกับแผ่นเหล็กชุบสังกะสี ซึ่งโดยทั่วไปใช้เป็นวัตถุดิบสำหรับ... เครื่องขึ้นรูปรางเคเบิลแบบม้วน.

วัสดุ	เหมาะสำหรับ	ความหนาทั่วไป
เหล็กชุบสังกะสีล่วงหน้า	ภายในอาคารพาณิชย์ อุตสาหกรรมมาตรฐาน	1.0–1.5 มม.
ชุบสังกะสีแบบจุ่มร้อน	โรงงานเคมีกลางแจ้งที่มีฤทธิ์กัดกร่อนสูง	1.5–2.5 มม.
เหล็กกล้าไร้สนิม (304/316)	การแปรรูปอาหาร, การเดินเรือ, เภสัชกรรม	1.0–2.0 มม.
อะลูมิเนียม	สิ่งก่อสร้างน้ำหนักเบา แท่นขุดเจาะนอกชายฝั่ง	1.2–2.0 มม.

เหล็กชุบสังกะสีแบบพรีกัลวาไนซ์เป็นวัตถุดิบที่ใช้กันทั่วไปที่สุดสำหรับเครื่องขึ้นรูปรางเคเบิล เนื่องจากมีความสมดุลระหว่างต้นทุนและการป้องกันการกัดกร่อน วัสดุชุบสังกะสีแบบจุ่มร้อนจะถูกระบุเมื่อสภาพแวดล้อมการติดตั้งกำหนดไว้ แต่การเคลือบสังกะสีที่หนาขึ้นอาจทำให้ลูกกลิ้งสึกหรอเร็วขึ้นเมื่อเวลาผ่านไป.

รางเคเบิล โหลด & ประเภท เครื่องยนต์

นี้ รางเคเบิล โหลด & ประเภท เครื่องยนต์ เป็นเครื่องมือโครงสร้างระดับมืออาชีพที่ออกแบบมาสำหรับอุตสาหกรรมไฟฟ้าและการขึ้นรูปโลหะรีด โดยจะคำนวณ... รับน้ำหนักได้อย่างปลอดภัย (กก./ตร.ม.) และ การเบี่ยงเบน ตามมาตรฐาน NEMA VE 1 ทำให้ผู้ใช้สามารถสลับระหว่าง... บันได, แบบมีรูพรุน และแบบก้นทึบ สถาปัตยกรรม.

ด้วยการป้อนค่าความสูงของรางด้านข้าง ความกว้างของถาด และความหนาของวัสดุที่เฉพาะเจาะจง วิศวกรสามารถตรวจสอบได้ว่าโครงสร้างนั้นจะรองรับน้ำหนักของสายเคเบิลที่ต้องการในช่วงความยาวที่กำหนดได้หรือไม่ นี่เป็นเครื่องมือสำคัญสำหรับการเพิ่มประสิทธิภาพการใช้วัสดุ พร้อมทั้งรับประกันการปฏิบัติตามข้อกำหนดด้านความปลอดภัยทางอุตสาหกรรมและความสมบูรณ์ของโครงสร้าง.

.w3eden .blockui:before{--wpr-bg-8dea9731-04da-453a-8a7e-820df54ca2c0: url('https://believeindustry.company/wp-content/plugins/download-manager/assets/images/loader.svg');}.rll-youtube-player .play{--wpr-bg-87c4d54d-55a4-4a93-9cf3-9618e0609121: url('https://believeindustry.company/wp-content/plugins/wp-rocket/assets/img/youtube.png');}.elementor-19117 .elementor-element.elementor-element-e17b359::before,.elementor-19117 .elementor-element.elementor-element-e17b359>.e-con-inner>.elementor-background-slideshow::before,.elementor-19117 .elementor-element.elementor-element-e17b359>.e-con-inner>.elementor-background-video-container::before,.elementor-19117 .elementor-element.elementor-element-e17b359>.elementor-background-slideshow::before,.elementor-19117 .elementor-element.elementor-element-e17b359>.elementor-background-video-container::before,.elementor-19117 .elementor-element.elementor-element-e17b359>.elementor-motion-effects-container>.elementor-motion-effects-layer::before{--wpr-bg-24ee3adc-a662-4929-b729-5e5b674266a8: url('https://believeindustry.company/wp-content/uploads/2022/03/cable-tray-roll-forming-machine15-1.jpg');}.rll-youtube-player .play{--wpr-bg-de11d2a0-7971-4efa-bd70-a6ce76a63528: url('https://believeindustry.company/wp-content/plugins/wp-rocket/assets/img/youtube.png');}

รางเคเบิลแบบ

ความสูงของรางด้านข้าง (มม.)

ความกว้างของถาด (มม.)

ความหนาของวัสดุ (มม.)

ระยะห่างระหว่างเสา (เมตร)

0.0 รับน้ำหนักปลอดภัย (กก./ตร.ม.)

0.0 การโก่งตัว (มม.)

หมายเหตุเกี่ยวกับการออกแบบ: ถาดบันไดใช้ประโยชน์จากโมเมนต์ความเฉื่อยในแนวตั้งจากรางด้านข้างที่เสริมแรง ถาดแบบมีรูพรุนและแบบก้นทึบมีข้อจำกัดอยู่ที่ความต้านทานการโก่งงอของแผ่นฐาน การคำนวณเป็นไปตามมาตรฐาน NEMA VE 1 / CSA.

ผังเครื่องขึ้นรูปรางเคเบิล

สายการผลิตทั้งหมดประกอบด้วย เครื่องคลายม้วน, เครื่องปรับระดับ, เครื่องป้อนแบบเซอร์โว, เครื่องปั๊มขึ้นรูป, เครื่องขึ้นรูปม้วน, เครื่องตัด, กล่องควบคุม และโต๊ะรวบรวมชิ้นงาน.

การคลายขดลวดด้วยไฟฟ้า – การปรับระดับ – การป้อนและการเจาะด้วยเซอร์โว – การนำทาง – การขึ้นรูปด้วยลูกกลิ้ง – การยืดให้ตรง – การตัดตามรอย – การรวบรวม.

พารามิเตอร์ทางเทคนิคหลักของเครื่องขึ้นรูปม้วนรางเคเบิล

เครื่องขึ้นรูปรางเคเบิลแบบม้วน 11

เครื่องคลายขดลวดไฟฟ้าขนาด 3 ตัน

พารามิเตอร์	ข้อกำหนด
ความจุสูงสุด	3 ตัน
เส้นผ่านศูนย์กลางภายใน	508 มม.
เส้นผ่านศูนย์กลางภายนอก	สูงสุด 1,500 มม.
กำลังมอเตอร์	3 กิโลวัตต์

เดอะ เครื่องคลายขดลวด เครื่องนี้ยึดขดลวดและป้อนแผ่นโลหะด้วยแรงดึงที่ควบคุมได้ มีกำลังรับน้ำหนัก 3 ตัน สามารถรองรับน้ำหนักขดลวดมาตรฐานสำหรับงานรางเคเบิลได้.

เครื่องปรับระดับ 7 ลูกกลิ้ง

พารามิเตอร์	ข้อกำหนด
การกำหนดค่า	3 บน + 4 ล่าง (รวม 7)
เส้นผ่านศูนย์กลางเพลา	80 มม.
กำลังมอเตอร์	3 กิโลวัตต์

การปรับระดับจะช่วยขจัดความโค้งงอและการโก่งตัวตามแนวยาวของแผ่นโลหะก่อนที่จะเข้าสู่สถานีขึ้นรูป หากไม่มีการปรับระดับที่เหมาะสม ถาดที่ขึ้นรูปแล้วจะมีข้อบกพร่องเรื่องการโก่งงอหรือบิดเบี้ยว ซึ่งมีความสำคัญอย่างยิ่งสำหรับ... เครื่องรางสายเคเบิล ซึ่งเป็นกระบวนการที่ใช้กับวัสดุที่ผ่านการชุบสังกะสีแล้ว โดยความเครียดตกค้างจากกระบวนการเคลือบอาจทำให้ปัญหาความเรียบของพื้นผิวรุนแรงขึ้น.

เครื่องป้อนเซอร์โวและเครื่องปั๊มขึ้นรูป

พารามิเตอร์	ข้อกำหนด
ประเภทการให้อาหาร	ขับเคลื่อนด้วยเซอร์โว
ความกว้างของวัสดุ	0–200 มม.
ความหนาของวัสดุ	0–3.2 มม.
มอเตอร์ป้อนอาหาร	3 กิโลวัตต์
ความเร็วสูงสุดของสายการผลิต	200 เมตร/นาที
เครื่องปั๊มแบบรุ่น	เอพีเอ-110
ความสามารถในการเจาะ	110 ตัน
อัตราการเกิดโรคหลอดเลือดสมอง	60–90 SPM
มอเตอร์หลัก	11 กิโลวัตต์ × 4
เบาะรองลูกเต๋า	6.3 ตัน

เดอะ เครื่องปั๊ม จัดการการเจาะรูล่วงหน้าทั้งหมด—รูยึด ช่องระบายอากาศ และเครื่องหมายระบุตัวตน การป้อนแบบเซอร์โวช่วยให้มั่นใจได้ถึงความแม่นยำของตำแหน่งการเจาะภายใน ±0.1 มม. ที่ความเร็วในการผลิต.

นี่คือที่ที่ เครื่องขึ้นรูปม้วนรางสายเคเบิล แตกต่างจากทางเลือกที่ราคาถูกกว่า เครื่องอัดขึ้นรูปขนาด 110 ตัน พร้อมระบบป้อนชิ้นงานแบบเซอร์โว สามารถเจาะรูได้อย่างสะอาด ปราศจากเสี้ยน ในวัสดุชุบสังกะสีหรือสแตนเลส ด้วยความเร็วสายการผลิตเต็มที่.

ส่วนการขึ้นรูปม้วน

พารามิเตอร์	ข้อกำหนด
ความหนาในการขึ้นรูป	1.0–2.5 มม.
ความเร็วในการขึ้นรูป	10–15 เมตร/นาที
สถานีสร้าง	22 อัฒจันทร์
วัสดุลูกกลิ้ง	เหล็กแบริ่ง GCR15 ชุบแข็งและอบคืนตัว
วัสดุเพลา	เหล็กกล้า ASTM 1045 เส้นผ่านศูนย์กลาง 75 มม. อบชุบแข็ง
ประเภทไดรฟ์	โซ่หรือกล่องเกียร์
กำลังมอเตอร์	15 กิโลวัตต์
การปรับความกว้าง	ระบบอัตโนมัติที่ควบคุมด้วย PLC

สถานีขึ้นรูปทั้ง 22 แห่งจะค่อยๆ ดัดแผ่นโลหะแบนให้เป็นรูปทรงถาดสำเร็จรูป กระบวนการขึ้นรูปม้วน ใช้วิธีการดัดงอทีละน้อยในแต่ละจุด โดยทั่วไปจะมีการเปลี่ยนแปลงมุม 1-3 องศาต่อครั้ง เพื่อป้องกันการแตกร้าวของวัสดุและรักษาความคลาดเคลื่อนของขนาด.

การปรับความกว้างที่ควบคุมด้วย PLC ช่วยให้สามารถเปลี่ยนความกว้างของถาดได้อย่างรวดเร็ว (300 มม., 450 มม., 600 มม.) โดยไม่ต้องปรับตำแหน่งแท่นขึ้นรูปด้วยตนเอง ความยืดหยุ่นนี้เป็นข้อได้เปรียบที่สำคัญของเครื่องขึ้นรูปสมัยใหม่ เครื่องขึ้นรูปม้วนรางสายเคเบิล เหนือกว่าดีไซน์แบบเดิมที่มีความกว้างคงที่.

ระบบตัดไฮดรอลิก

พารามิเตอร์	ข้อกำหนด
ประเภทการตัด	ระบบไฮดรอลิกติดตาม (ต่อเนื่อง)
วัสดุใบมีด	Cr12Mov, HRC 58–62
โรงไฟฟ้าพลังน้ำ	15 กิโลวัตต์

การตัดด้วยระบบไฮดรอลิก ทำงานประสานกับสายการผลิต ใบมีดตัดติดตามแถบวัสดุที่เคลื่อนที่ ตัดตามความยาวเป้าหมาย และดึงกลับทั้งหมดโดยไม่ต้องหยุดการผลิต เหล็กกล้าเครื่องมือ Cr12Mov รักษาความคมได้นานหลายแสนครั้งในการตัดวัสดุที่มีความหนามาตรฐาน ความสามารถในการตัดอย่างต่อเนื่องนี้มีความสำคัญอย่างยิ่งสำหรับการผลิตที่มีผลผลิตสูง เครื่องขึ้นรูปรางเคเบิลแบบม้วน ซึ่งมุ่งเน้นการทำงานแบบกะต่อเนื่อง.

ระบบควบคุม PLC

ส่วนประกอบ	ยี่ห้อ
พีแอลซี	พานาโซนิคหรือซีเมนส์
ตัวเข้ารหัส	ออมรอน
หน้าจอสัมผัส	เอ็มซีจีเอส หรือ ซีเมนส์
อินเวอร์เตอร์	ยาสกาวา
การเดินสายไฟ	ขั้วต่อปลั๊กสำหรับงานการบิน

เดอะ ระบบควบคุม PLC ควบคุมสายการผลิตทั้งหมดจากอินเทอร์เฟซเดียว ผู้ปฏิบัติงานตั้งค่าปริมาณการผลิต ความยาวชิ้นงาน และความเร็วในการผลิตบนหน้าจอสัมผัส ตัวเข้ารหัสจะติดตามตำแหน่งของวัสดุเพื่อการวัดความยาวที่แม่นยำและการซิงโครไนซ์การเจาะ การกำหนดค่าที่ดี เครื่องขึ้นรูปรางเคเบิลแบบม้วน อาศัยระบบอัตโนมัตินี้ในการรักษาคุณภาพให้สม่ำเสมอในทุกชุดการผลิตที่มีจำนวนหลายพันชิ้น.

รูปภาพ

เครื่องขึ้นรูปรางเคเบิลแบบม้วน 04 — เครื่องคลายขดลวด

อุปกรณ์ปรับระดับเครื่องรางเคเบิล — เครื่องปรับระดับ

อุปกรณ์ป้อน นำทาง และตัดม้วนรางเคเบิล — ตัวป้อนและตัวตัดล่วงหน้า

เครื่องขึ้นรูปรางเคเบิลแบบม้วน 02 — การขึ้นรูปม้วนแบบปรับได้

เครื่องขึ้นรูปรางสายเคเบิลแบบม้วน 13 — เอาต์พุต

เครื่องขึ้นรูปรางสายเคเบิลแบบม้วน 15 — เส้นทั้งหมด

เครื่องขึ้นรูปรางสายเคเบิลแบบม้วน 09 — ตารางการเก็บรวบรวม

เครื่องขึ้นรูปรางเคเบิลแบบม้วนผลิตได้เร็วแค่ไหน?

ความเร็วในการผลิตขึ้นอยู่กับความหนาของวัสดุ ความซับซ้อนของรูปทรง และความหนาแน่นของรูปแบบการเจาะ.

ประเภทโปรไฟล์	ความเร็วทั่วไป	อัตราการผลิต (6 ล้านชิ้น/ชั่วโมง)
ถาดบันได 300 มม.	12 เมตร/นาที	ประมาณ 120 ชิ้น
ถาดบันได 600 มม.	10 เมตร/นาที	ประมาณ 100 ชิ้น
ถาดเจาะรู 450 มม.	10 เมตร/นาที	ประมาณ 100 ชิ้น
ฐานแข็ง 300 มม.	15 เมตร/นาที	ประมาณ 150 ชิ้น

เครื่องผลิตรางเคเบิลมาตรฐานที่ทำงานกะเดียว (8 ชั่วโมง) สามารถผลิตได้ 800–1,200 ชิ้น ซึ่งจะมาแทนที่สถานีการผลิตด้วยมือ 15–20 สถานีที่ทำงานในกะเดียวกัน เครื่องขึ้นรูปรางเคเบิลแบบม้วน การทำงานสองกะจะเพิ่มผลผลิตเป็นสองเท่าโดยไม่ต้องเพิ่มต้นทุนแรงงานเป็นสองเท่า.

ต้นทุนการผลิตสายการผลิตขึ้นรูปรางเคเบิล: สิ่งที่ควรคาดหวัง

ต้นทุนจะแตกต่างกันไปตามการกำหนดค่า ประเภทวัสดุ และระดับระบบอัตโนมัติ โปรดตรวจสอบรายละเอียดเพิ่มเติมได้ที่นี่ รายละเอียดต้นทุนสายการผลิตขึ้นรูปรางเคเบิลแบบม้วนสำหรับปี 2026 สำหรับราคาปัจจุบัน คณะกรรมการเทคนิคไฟฟ้าสากล (IEC) นอกจากนี้ยังเผยแพร่มาตรฐานอ้างอิงที่มีอิทธิพลต่อสิ่งต่างๆ อีกด้วย เครื่องขึ้นรูปรางเคเบิลแบบม้วน ข้อกำหนดด้านการออกแบบสำหรับตลาดส่งออกที่แตกต่างกัน.

ปัจจัยสำคัญที่ทำให้ต้นทุนสูงขึ้น ได้แก่:

ช่วงวัสดุ: สายเคเบิลที่มีขนาดเส้นผ่านศูนย์กลางสูงสุด 2.5 มม. มีราคาสูงกว่าสายเคเบิลที่มีขนาดเส้นผ่านศูนย์กลางสูงสุด 1.5 มม.
ความจุของเครื่องปั๊มขึ้นรูป: เครื่องเจาะเซอร์โวขนาด 110 ตัน เพิ่มมูลค่าอย่างมากเมื่อเทียบกับเครื่องเจาะเชิงกลแบบธรรมดา
ระบบอัตโนมัติ PLC: การปรับความกว้างอัตโนมัติและการตัดที่ควบคุมด้วยตัวเข้ารหัสทำให้ต้นทุนเริ่มต้นสูงขึ้น แต่ช่วยลดแรงงานลง
เครื่องมือลูกกลิ้ง: ลูกกลิ้งชุบแข็ง GCR15 มีอายุการใช้งานยาวนานกว่า แต่มีต้นทุนการผลิตสูงกว่า
ส่วนประกอบของแบรนด์: PLC ของ Siemens, ตัวเข้ารหัส Omron และอินเวอร์เตอร์ Yaskawa เพิ่มความน่าเชื่อถือระดับพรีเมียม

ลองเปรียบเทียบกับภาพรวมที่กว้างกว่านี้ ภาพรวมต้นทุนเครื่องรีดขึ้นรูป เพื่อทำความเข้าใจว่ารางเคเบิลมีบทบาทอย่างไรในตลาด.

เหตุใดจึงควรเลือก Beli Rollforming สำหรับสายการผลิตรางสายเคเบิลของคุณ?

บริษัท Believe Industry ได้ผลิตและส่งออกสินค้า ผลิตภัณฑ์ขึ้นรูปด้วยการรีด นับตั้งแต่ปี 2005 โรงงานของเราในเมืองอู๋ซี ประเทศจีน ผลิตอุปกรณ์ขึ้นรูปโลหะครบวงจร สายการผลิตรางเคเบิลเป็นหนึ่งในผลิตภัณฑ์หลักของเรา เครื่องจัดเรียงพาเลท, ตัวขึ้นรูปช่องค้ำยัน, และ เส้นตัด.

อะไรที่ทำให้เครื่องขึ้นรูปรางสายเคเบิลของเราแตกต่างจากเครื่องอื่น:

ออกแบบลูกกลิ้งเองภายในบริษัท. เราออกแบบและผลิตชุดลูกกลิ้งทั้งหมดในโรงงานของเราเอง ไม่มีการจ้างผลิตจากภายนอก.
การทดสอบก่อนการจัดส่ง. ทุกสายการผลิตจะมีการทดสอบวัสดุจากลูกค้าก่อนจัดส่ง เราจะส่งวิดีโอยืนยันให้ค่ะ.
การสนับสนุนการติดตั้งทั่วโลก. ช่างเทคนิคพร้อมให้บริการติดตั้งและทดสอบระบบ ณ สถานที่จริง ในกว่า 40 ประเทศ.
สินค้าคงคลังอะไหล่. ชิ้นส่วนสึกหรอทั่วไป (ลูกกลิ้ง ใบมีด หัวเจาะ) มีสต็อกพร้อมจัดส่งอย่างรวดเร็ว.

ชมการทำงานของเครื่องขึ้นรูปรางเคเบิลแบบม้วน

คำถามที่พบบ่อย: เครื่องขึ้นรูปม้วนรางเคเบิล

ปริมาณการสั่งซื้อขั้นต่ำสำหรับเครื่องขึ้นรูปรางเคเบิลคือเท่าไร?

หนึ่งหน่วย บริษัท Beli Rollforming ผลิตแต่ละหน่วย เครื่องขึ้นรูปม้วนรางสายเคเบิล สั่งทำได้ ไม่มีขั้นต่ำในการสั่งซื้อ.

เครื่องจักรเครื่องเดียวสามารถผลิตรางเคเบิลได้หลายประเภทหรือไม่?

ใช่ พร้อมระบบเปลี่ยนม้วนแบบเดี่ยว เครื่องขึ้นรูปม้วนรางสายเคเบิล สามารถปรับความกว้างของถาดได้หลายขนาดผ่านการปรับแต่งด้วย PLC การเปลี่ยนรูปทรง (แบบขั้นบันได แบบมีรูพรุน หรือแบบก้นทึบ) จำเป็นต้องเปลี่ยนชุดลูกกลิ้ง การเปลี่ยนรูปแบบโดยทั่วไปใช้เวลา 2-4 ชั่วโมง.

เครื่องจักรนี้สามารถใช้งานกับวัสดุที่มีความหนาได้กี่เมตร?

สายการผลิตรางเคเบิลมาตรฐานรองรับความหนา 1.0–2.5 มม. รุ่นสำหรับงานหนักรองรับความหนาได้ถึง 3.0 มม. เครื่องปั๊มขึ้นรูปขนาด 110 ตันสามารถเจาะวัสดุได้หนาถึง 3.2 มม. เมื่อคุณระบุสเปคเครื่องขึ้นรูปรางเคเบิล โปรดตรวจสอบให้แน่ใจว่าช่วงความหนาตรงกับคำสั่งซื้อที่พบบ่อยที่สุดของคุณ.

การติดตั้งใช้เวลานานแค่ไหน?

การติดตั้งและทดสอบระบบ ณ สถานที่ปฏิบัติงานใช้เวลา 5-7 วัน สำหรับสายการผลิตรางเคเบิลมาตรฐาน ซึ่งรวมถึงการจัดตำแหน่งทางกล การเชื่อมต่อทางไฟฟ้า การปรับเทียบ PLC การทดสอบการทำงาน และการฝึกอบรมผู้ปฏิบัติงาน ทุกๆ เครื่องขึ้นรูปม้วนรางสายเคเบิล จัดส่งพร้อมคู่มือการติดตั้งโดยละเอียดและวิดีโอประกอบการใช้งาน.

ผลตอบแทนจากการลงทุนโดยทั่วไปอยู่ที่เท่าไร?

ผู้ผลิตส่วนใหญ่สามารถคืนทุนค่าอุปกรณ์ได้ภายใน 12-18 เดือน ผ่านการประหยัดแรงงาน ประสิทธิภาพการใช้วัสดุ และผลผลิตที่เพิ่มขึ้น สมาคมผู้ผลิตและผู้ประกอบการ (FMA) รายงานระบุว่าการขึ้นรูปม้วนอัตโนมัติโดยทั่วไปช่วยลดต้นทุนแรงงานต่อหน่วยลงได้ 60–801 ตัน เมื่อเทียบกับการผลิตด้วยมือ ดูรายละเอียดเพิ่มเติมได้ที่นี่ การวิเคราะห์ต้นทุนรางเคเบิล สำหรับการคำนวณ ROI โดยอิงจากปริมาณการผลิตของคุณ.

เครื่องจักรนี้จำเป็นต้องมีผู้ควบคุมเฉพาะหรือไม่?

พนักงานคนหนึ่งคอยตรวจสอบหน้าจอสัมผัส PLC ระหว่างการผลิต การโหลดขดลวดและการขนถ่ายถาดที่เสร็จแล้วอาจต้องใช้พนักงานคนที่สอง ขึ้นอยู่กับน้ำหนักของขดลวดและความเร็วในการผลิต การฝึกอบรมพนักงานใหม่เกี่ยวกับ... เครื่องขึ้นรูปม้วนรางสายเคเบิล โดยทั่วไปแล้วจะใช้เวลาฝึกปฏิบัติจริงภายใต้การดูแลประมาณ 1-2 วัน.

เครื่องจักรนี้สามารถใช้งานกับวัสดุอะลูมิเนียมได้หรือไม่?

ใช่ครับ รางเคเบิลอะลูมิเนียมเป็นที่นิยมใช้ในงานที่ต้องการน้ำหนักเบาและงานทางทะเล แรงกดและความเร็วของลูกกลิ้งต้องปรับตั้งค่าสำหรับอะลูมิเนียมเมื่อเทียบกับเหล็ก แต่หลักการโดยทั่วไปก็เหมือนกัน เครื่องรางสายเคเบิล จัดการทั้งสองอย่างด้วยการเปลี่ยนแปลงการตั้งค่า.

สายนี้ต้องการการบำรุงรักษาอะไรบ้าง?

การบำรุงรักษาตามปกติประกอบด้วยการหล่อลื่นลูกกลิ้ง การตรวจสอบน้ำมันไฮดรอลิก การตรวจสอบแม่พิมพ์ และการปรับเทียบตัวเข้ารหัส เครื่องจักรที่ได้รับการบำรุงรักษาอย่างเหมาะสม เครื่องขึ้นรูปรางเคเบิลแบบม้วน ให้ผลลัพธ์ที่สม่ำเสมอเป็นเวลา 10-15 ปี คู่มือการหล่อลื่นเครื่องขึ้นรูปม้วน ครอบคลุมตารางการบำรุงรักษาทั้งหมด.
