آلة التشكيل باللف لحواضن الكابلات

تقوم ماكينة الدرفلة الباردة لصواني الكابلات بتحويل لفائف المعادن المسطحة إلى ملفات صواني كابلات مكتملة في مرور مستمر واحد. يُغذى شريط من الصلب المجلفن الخام أو الصلب المقاوم للصدأ أو الألومنيوم من جهة واحدة. وتخرج أقسام الصواني المكتملة من الجهة الأخرى—مقطوعة بالطول ومثقوبة وجاهزة للشحن.

لا تسخين. لا لحام أثناء التشكيل. مجرد ثني بارد من خلال سلسلة من محطات الأسطوانات المشغولة بدقة.

هذا هو جوهر ما تفعله ماكينة الدرفلة الباردة لصواني الكابلات. إنها تحل محل الثني اليدوي وعمليات المكبس البطيئة والتصنيع اليدوي غير المتسق بخط إنتاج آلي يعمل بسرعة 10–15 متر في الدقيقة.

ما هو صينية الكابلات؟

صينية الكابلات هي نظام هيكلي يدعم الكابلات الكهربائية الموجهة وخطوط البيانات وأسلاك الأجهزة في المباني التجارية والصناعية. وفقاً لـ مرجع صينية الكابلات في Wikipedia والـ الرمز الكهربائي الوطني (NEC) المادة 392، يُعترف بصينية الكابلات كنظام دعم معترف به—منفصل عن المواسير والأسلاك المكشوفة.

على عكس المواسير، تتيح صينية الكابلات وضع كابلات جديدة مباشرة في الصينية دون سحبها عبر أنبوب. مما يجعل الترقيات المستقبلية وإضافات الكابلات سريعة ورخيصة.

هذا هو سبب أن أصبحت صينية الكابلات الخيار الافتراضي لـ:

محطات توزيع الطاقة ومراكز التحويل الفرعية
مراكز البيانات وغرف الخوادم
مرافق العمليات الصناعية
المباني التجارية الشاهقة
منصات النفط والغاز

يحكم معيار NEMA VE 1 تصنيف صواني الكابلات واختبار الحمل ومواصفات المواد في أمريكا الشمالية. تُطبق معايير مماثلة مثل CSA C22.2 في كندا.

أنواع صواني الكابلات

ليست كل ماكينة صواني الكابلات تنتج نفس الملفة. يعتمد نوع الصينية على التطبيق وحمل الكابل والبيئة. تصنف معايير EIA/TIA لصواني الكابلات متطلبات التركيب حسب القطاع الصناعي.

صينية سلمية

صواني نوع السلم لها قضيبان جانبيان متوازيان متصلان بقضبان درجية على فترات منتظمة. توفر تهوية قصوى وأسهل وصول للكابلات. تستخدم معظم تركيبات الطاقة الثقيلة صينية السلم لأن بنية الدرج توفر نسبة قوة إلى وزن عالية. هذه هي الملفة الأكثر شيوعاً المنتجة على ماكينة الدرفلة الباردة لصواني الكابلات.

صينية مثقبة (مهواة)

الصواني المثقبة لها قاع صلب بثقوب تهوية مثقوبة بنمط معين. توفر مساحة دعم كابلات أكثر من صواني السلم مع السماح ببعض تدفق الهواء. شائعة في المباني التجارية والإعدادات الصناعية الخفيفة.

مجاري الكابلات بقاع مصمت

الصواني ذات القاع الصلب تغلف الكابلات بالكامل. توفر حماية قصوى من الغبار والحطام والأضرار المادية. تُستخدم في الغرف النظيفة ومصانع معالجة الأغذية والمناطق المعرضة لخطر سقوط الأجسام.

صينية كابلات القناة

صينية القناة عبارة عن حوض قطعة واحدة—بدون غطاء وبدون ثقوب. بسيطة ومنخفضة التكلفة ومناسبة لمسارات الكابلات الصغيرة. تُستخدم غالباً للأسلاك والأجهزة والتحكم. يبدأ بعض المشترين بـ ماكينة صواني كابلات أساسية لملفات القناة، ثم يرقون إلى خط إنتاج كامل مع نمو حجم الطلبات.

صينية كابلات من النوع الروسي (Лоток)

صينية الكابلات من النوع الروسي—المعروفة محلياً باسم лоток (latak)—تتبع معيار GOST (ГОСТ Р МЭК 61537) بدلاً من NEMA أو IEC 61537 مباشرة. تختلف هندسة الملفة عن التصاميم الغربية بعدة طرق:

الخاصية	النوع الروسي (GOST)	الغربي NEMA/IEC
ملفة قضيب الجانب	مقطع Z بفلنة داخلية	C مستقيم أو بفلنة خارجية
العرض القياسية	50, 100, 150, 200, 300, 400, 600 mm	100–600 mm (خطوات NEMA)
الأطوال القياسية	2,000 mm و 3,000 mm	3,000 mm (10 ft في NA)
تثبيت الغطاء	تركيب بالضغط أو لولبي، ملائم بإحكام	مشبك أو مثبت منفصل
معيار المادة	GOST 14918 (صفائح مجلفنة)	ASTM A653 / EN 10346
التشطيب السطحي	مجلفن بالغمس الساخن أو مطلي بالمسحوق	مجلفن مسبقاً أو HDG
المعيار الحاكم	GOST R 52868 / GOST R IEC 61537	NEMA VE 1 / IEC 61537

لماذا يهم اختلاف الملفة لماكينة الدرفلة الباردة:

يتطلب قضيب الجانب بمقطع Z تسلسل تزويد أسطوانات مختلف مقارنة بصينية سلم قناة C القياسية. الفلنة الداخلية تطوي على نفسها، مما يتطلب فجوات أسطوانات أضيق وممر تشكيل إضافي. عندما يحدد مشترٍ في روسيا أو كازاخستان أو بيلاروس أو أسواق رابطة الدول المستقلة الأخرى صينية الكابلات، فإنهم عادةً يتطلبون ملفات متوافقة مع GOST—مما يعني أن ماكينة الدرفلة الباردة لصواني الكابلات يجب أن تُجهز خصيصاً لتلك الهندسة.

اللоток المثقب (ЛПО — صينية مثقبة) والлоток ذو القاع الصلب (ЛМ) هما المتغيران الأكثر شيوعاً في السوق الروسي. يتبع نمط الثقب على ЛПО معايير GOST مع تباعد ثقوب وهوامش حافة محددة.

ماكينة صواني كابلات مهيأة لملفات GOST يمكنها عادةً أيضاً إنتاج الملفات الغربية القياسية مع تغيير الأسطوانات، مما يمنح المصنعين مرونة لأسواق التصدير المختلطة.

ماكينة الدرفلة الباردة لصواني الكابلات الحديثة يمكنها التبديل بين هذه الملفات من خلال تغيير الأسطوانات وتعديل العرض المتحكم به PLC. بعض الخطوط تتعامل حتى مع الصينية والغطاء المطابق على نفس المعدات.

مواد صواني الكابلات

يؤثر اختيار المادة على مقاومة التآكل وقدرة الحمل والتكلفة. يقدم معهد إنشاءات الصلب إرشادات مفصلة حول أداء الصلب المجلفن في التطبيقات الهيكلية. تغطي مواصفات ASTM A653 متطلبات صفائح الصلب المجلفن المستخدمة عادةً كمواد خام لـ ماكينة الدرفلة الباردة لصواني الكابلات.

المادة	الأفضل لـ	السماكة المعتادة
الصلب المجلفن مسبقاً	تجاري داخلي، صناعي قياسي	1.0-1.5 mm
مجلفن بالغمس الساخن	خارجي، عالي التآكل، مصانع كيميائية	1.5-2.5 mm
الصلب المقاوم للصدأ (304/316)	معالجة الأغذية، البحرية، الصيدلانية	1.0-2.0 mm
الألومنيوم	تركيبات خفيفة الوزن، منصات بحرية	1.2-2.0 mm

الصلب المجلفن مسبقاً هو المادة الخام الأكثر شيوعاً لماكينة الدرفلة الباردة لصواني الكابلات لأنه يوازن بين التكلفة والحماية من التآكل. تُحدد المواد المجلفنة بالغمس الساخن عندما يتطلب بيئة التركيب ذلك—ولكن الطلاء الزنكي الأسمك يمكن أن يسرع تآكل الأسطوانات بمرور الوقت.

محرك حمولة ونوع صينية الكابلات

هذا محرك حمل وأنواع صواني الكابلات هو أداة هيكلية احترافية مصممة للصناعات الكهربائية والدرفلة الباردة. يحسب حمل العمل الآمن (kg/m) والانحناء بناءً على معايير NEMA VE 1، مما يتيح للمستخدمين التبديل بين معماريّات السلم والمثقبة والقاع الصلب.

من خلال إدخال ارتفاعات قضبان الجانب المحددة وعرض الصواني وسماكة المواد، يمكن للمهندسين تحديد ما إذا كانت الملفة ستدعم أوزان كابلات محددة عبر مدى معين. إنها أداة أساسية لتحسين استخدام المواد مع ضمان الامتثال لمتطلبات السلامة الصناعية والسلامة الهيكلية.

.rll-youtube-player .play{--wpr-bg-9cba18c6-bc0e-4c27-97fe-4e422ee5c21a: url('https://ce79efa2.delivery.rocketcdn.me/wp-content/plugins/wp-rocket/assets/img/youtube.png');}.rll-youtube-player .play{--wpr-bg-85a1e442-60e6-4672-952f-3ac14d9b483c: url('https://ce79efa2.delivery.rocketcdn.me/wp-content/plugins/wp-rocket/assets/img/youtube.png');}

نوع صينية الكابلات

ارتفاع السكة الجانبية (مم)

عرض الصينية (مم)

سُمك المادة (مم)

مدى الدعم (م)

0.0 الحمل الآمن (كجم/م)

0.0 الانحراف (مم)

ملاحظة تصميمية: تستفيد صواني السلالم من عزم القصور الذاتي الرأسي الناتج عن القضبان الجانبية المقواة. أما الصواني ذات القاع المثقب والصلب، فتُحدَّد قدرتها بمقاومة الانبعاج للوحة القاعدة. وتخضع الحسابات لمعايير NEMA VE 1 / CSA.

تخطيط ماكينة الدرفلة الباردة لصواني الكابلات

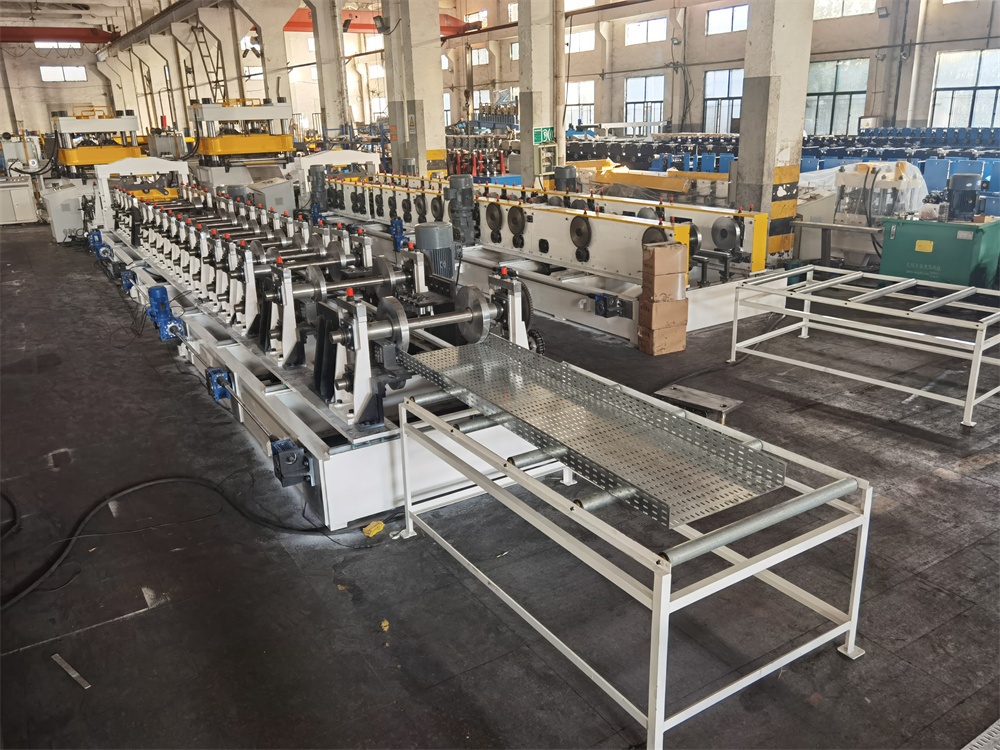

يتكون الخط بالكامل من فك اللفائف، والمسوّي، ومغذي سيرفو ومكبس الثقب، ووحدة الدرفلة، ووحدة القطع، وصندوق التحكم، وطاولة التجميع.

فك اللفائف الكهربائي– التسوية– التغذية والثقب بسيرفو– التوجيه– الدرفلة الباردة– التقويم– القطع المتتبع– التجميع.

المعلمات الفنية الرئيسية لماكينة الدرفلة الباردة لصواني الكابلات

ماكينة الدرفلة الباردة لصواني الكابلات 11

فك لفائف كهربائي بسعة 3 أطنان

المعامل	المواصفة
السعة القصوى	3 أطنان
القطر الداخلي	508 mm
القطر الخارجي	حتى 1,500 mm
قدرة المحرك	3 kW

يحمل فك اللفائف اللفيفة ويغذي الشريط بشد متحكم به. سعة 3 أطنان تتعامل مع أوزان لفائف الإنتاج القياسية لعمل صواني الكابلات.

مسوّي بـ 7 أسطوانات

المعامل	المواصفة
التكوين	3 علوية + 4 سفلية (7 إجمالي)
قطر العمود	80 مم
قدرة المحرك	3 kW

تزيل عملية التسوية مجموعة اللفائف والانحناء الطولي من الشريط قبل دخوله محطات التشكيل. بدون تسوية مناسبة، ستكون الصينية المشكلة بها عيوب انحناء أو التواء. هذا حاسم بشكل خاص لـ ماكينة صواني الكابلات التي تعالج مادة مجلفنة مسبقاً، حيث يمكن للإجهاد المتبقي من عملية الطلاء تضخيم مشاكل التسطيح.

مغذي سيرفو ومكبس الثقب

المعامل	المواصفة
نوع التغذية	مدفوع بمنظومة سيرفو
عرض المادة	0-200 mm
سماكة المادة	0-3.2 mm
محرك التغذية	3 kW
أقصى سرعة للخط	200 m/min
طراز مكبس الثقب	APA-110
قوة الكبس	110 tons
معدل الضربة	60-90 SPM
المحرك الرئيسي	11 kW × 4
وسادة القالب	6.3 tons

يتعامل مكبس الثقب مع جميع عمليات الثقب المسبق—ثقوب التركيب، وفتحات التهوية، وعلامات التعريف. يضمن التغذية بسيرفو دقة موضع الثقب ضمن ±0.1 mm بسرعة الإنتاج.

هنا يتميز ماكينة الدرفلة الباردة لصواني الكابلات عن البدائل الأرخص. مكبس بسعة 110 طن مع تغذية سيرفو يثقب ثقوباً نظيفة خالية من الحواف الخشنة في مادة مجلفنة أو مقاومة للصدأ بسرعة الخط الكاملة.

قسم التشكيل بالدرف

المعامل	المواصفة
سماكة التشكيل	1.0-2.5 mm
سرعة التشكيل	10-15 m/min
محطات التشكيل	22 محطة
مادة الأسطوانات	فولاذ تحمل GCR15، مُعالج بالتسخين والتلدين
مادة العمود	ASTM 1045، قطر 75 mm، مُلدّن
نوع النقل	سلسلة أو صندوق تروس
قدرة المحرك	15 kW
تعديل العرض	تلقائي متحكم به PLC

تثني محطات التشكيل الـ اثنان والعشرون الشريط المسطح تدريجياً إلى مقطع الصينية المكتملة. تستخدم عملية الدرفلة الباردة الثني التدريجي في كل محطة—عادة 1–3 درجات من تغيير الزاوية لكل ممر—لمنع تشقق المادة والحفاظ على التسامح الأبعاد.

يسمح تعديل العرض المتحكم به PLC بالتبديل السريع بين عروض صواني مختلفة (300 mm، 450 mm، 600 mm) دون إعادة تموضع يدوي للمحطات. هذه المرونة ميزة رئيسية لـ ماكينة الدرفلة الباردة لصواني الكابلات الحديثة على التصاميم القديمة بعرض ثابت.

نظام القطع الهيدروليكي

المعامل	المواصفة
نوع القطع	هيدروليكي متتبع (غير متوقف)
مادة الشفرة	Cr12MoV, HRC 58-62
قدرة المحطة الهيدروليكية	15 kW

يعمل القطع الهيدروليكي متزامناً مع الخط. تتتبع شفرة القطع الشريط المتحرك، وتقطع بالطول المستهدف، وتتراجع—كل ذلك دون إيقاف الإنتاج. يحتفظ فولاذ الأداة Cr12Mov بحافته عبر مئات الآلاف من القطع في مادة المقياس القياسي. قدرة القطع غير المتوقف هذه ضرورية لـ ماكينة الدرفلة الباردة لصواني الكابلات عالية الإنتاجية التي تستهدف تشغيل مناوبة مستمرة.

نظام التحكم PLC

مكوّن	العلامة التجارية
PLC	Panasonic أو Siemens
المشفّر	Omron
شاشة اللمس	MCGS أو Siemens
عاكس	Yaskawa
الأسلاك	موصلات قابس الطيران

يدير نظام التحكم PLC الخط بأكمله من واجهة واحدة. يضبط المشغلون كمية الدفعة وطول القطعة وسرعة الإنتاج على شاشة اللمس. يتتبع المشفّر موضع المادة لقياس الطول بدقة ومزامنة الثقب. تعتمد ماكينة الدرفلة الباردة لصواني الكابلات المهيأة جيداً على هذه الأتمتة للحفاظ على جودة متسقة عبر دفعات إنتاج من آلاف القطع.

الصور

بأي سرعة تنتج ماكينة الدرفلة الباردة لصواني الكابلات؟

تعتمد سرعة الإنتاج على سماكة المادة وتعقيد الملفة وكثافة نمط الثقب.

نوع الملفة	السرعة النموذجية	معدل الإنتاج (قطع 6m/ساعة)
صينية سلمية 300mm	12 m/min	~120 قطعة
صينية سلمية 600mm	10 m/min	~100 قطعة
صينية مثقبة 450mm	10 m/min	~100 قطعة
قاع صلب 300mm	15 m/min	~150 قطعة

ماكينة صواني كابلات قياسية تعمل مناوبة واحدة (8 ساعات) يمكنها إنتاج 800–1,200 قطعة. ذلك يستبدل 15–20 محطة تصنيع يدوي تعمل نفس المناوبة. ماكينة الدرفلة الباردة لصواني الكابلات التي تعمل مناوبتين تضاعف هذا الإخراج دون مضاعفة تكاليف العمالة.

تكلفة خط الدرفلة الباردة لصواني الكابلات: ما الذي تتوقعه

تختلف التكلفة بناءً على التكوين ونطاق المادة ومستوى الأتمتة. اطلع على تفصيل تكلفة خط الدرفلة الباردة لصواني الكابلات لعام 2026 للأسعار الحالية. تنشر اللجنة الكهرتقنية الدولية (IEC) أيضاً معايير مرجعية تؤثر على متطلبات تصميم ماكينة الدرفلة الباردة لصواني الكابلات لأسواق التصدير المختلفة.

تشمل العوامل الرئيسية للتكلفة:

نطاق المادة: الخطوط التي تتعامل حتى 2.5 mm تكلف أكثر من خطوط الحد الأقصى 1.5 mm
قدرة مكبس الثقب: الثقب السيرفو بسعة 110 طن يضيف قيمة كبيرة مقارنة بالثقوب الميكانيكية البسيطة
أتمتة PLC: تعديل العرض التلقائي والقطع المتحكم به المشفّر يزيدان التكلفة الأولية ولكن يقللان العمالة
تجهيزات الأسطوانات: أسطوانات GCR15 المُعالجة بالتسخين تدوم أطول ولكن تكلف أكثر في التصنيع
مكونات العلامة التجارية: Siemens PLC ومشفّر Omron وعاكس Yaskawa تضيف علاوة موثوقية

قارن هذا مع مشهد تكلفة ماكينة الدرفلة الباردة الأوسع لفهم أين تتناسب خطوط صواني الكابلات في السوق.

لماذا تختار Beli Rollforming لخط إنتاج صواني الكابلات الخاص بك؟

تصنع شركة Believe Industry وتصدّر المنتجات المشكلة بالدرفلة منذ عام 2005. مصنعنا في ووكسي، الصين ينتج مجموعة كاملة من معدات تشكيل المعادن. تمثل خطوط إنتاج صواني الكابلات إحدى فئات منتجاتنا الأساسية جنباً إلى جنب مع ماكينات رفوف البالتات، و مشكلات قناة الدعامة، و خطوط التشريح.

ما الذي يميز ماكينة الدرفلة الباردة لصواني الكابلات الخاصة بنا:

تصميم الأسطوانات داخلياً. نصمم ونشغل جميع مجموعات الأسطوانات في منشأتنا الخاصة. بدون الاستعانة بمصادر خارجية.
الاختبار قبل الشحن. يعمل كل خط بعينات مواد العملاء قبل الشحن. نرسل تأكيداً بالفيديو.
دعم التثبيت العالمي. متاح فنيون للتشغيل الإطلاق في الموقع في أكثر من 50 دولة.
مخزون قطع الغيار. قطع التآكل الشائعة (الأسطوانات، الشفرات، القوالب) مخزونة لتسليم سريع.

شاهد ماكينة الدرفلة الباردة لصواني الكابلات أثناء العمل

الأسئلة الشائعة: ماكينة الدرفلة الباردة لصواني الكابلات

ما هو الحد الأدنى لكمية الطلب لماكينة تشكيل لفائف صواني الكابلات؟

وحدة واحدة. تصنع Beli Rollforming كل ماكينة الدرفلة الباردة لصواني الكابلات حسب الطلب. بدون حد أدنى للدفعة.

هل يمكن لآلة واحدة إنتاج أنواع مختلفة من صواني الكابلات؟

نعم، مع تغيير الأسطوانات. تتعامل ماكينة الدرفلة الباردة لصواني الكابلات الواحدة مع عروض صواني مختلفة من خلال تعديل PLC. تتطلب تغييرات الملفة (سلم مقابل مثقب مقابل قاع صلب) تغيير مجموعة الأسطوانات. يستغرق التبديل عادةً 2–4 ساعات.

ما هو سُمك المادة التي يمكن للآلة التعامل معها؟

خطوط صواني الكابلات القياسية تتعامل مع 1.0–2.5 mm. التكوينات الثقيلة تمتد إلى 3.0 mm. مكبس الثقب بسعة 110 طن يستوعب الثقب عبر مادة 3.2 mm. عندما تحدد ماكينة الدرفلة الباردة لصواني الكابلات، تأكد من أن نطاق السماكة يطابق طلباتك الأكثر شيوعاً.

كم تستغرق عملية التركيب؟

يستغرق التركيب والتشغيل في الموقع من 5 إلى 7 أيام لخط إنتاج صواني الكابلات القياسي. يشمل ذلك المحاذاة الميكانيكية، التوصيل الكهربائي، معايرة PLC، التشغيل التجريبي، وتدريب المشغلين. كل ماكينة تشكيل صواني الكابلات بالدرفلة تُشحن مع دليل إعداد مفصل وتوثيق بالفيديو.

ما هو العائد النموذجي على الاستثمار؟

يسترد معظم المصنعين تكلفة المعدات خلال 12 إلى 18 شهرًا من خلال توفير العمالة، كفاءة المواد، وزيادة الإنتاج. تُفيد رابطة المصنعين والمصنوعات (FMA) بأن التشكيل الآلي بالدرفلة يقلل عادةً من تكاليف العمالة لكل وحدة بنسبة 60–80% مقارنة بالتصنيع اليدوي. راجع تحليل تكلفة خط صواني الكابلات الخاص بنا لحسابات العائد على الاستثمار بناءً على حجم إنتاجك.

هل تتطلب الآلة مشغلاً متخصصاً؟

يراقب مشغل واحد شاشة اللمس PLC أثناء الإنتاج. قد يتطلب تحميل اللفائف وتفريغ الصواني المكتملة عاملًا ثانيًا حسب وزن اللفافة وسرعة الإنتاج. يتطلب تدريب مشغل جديد على ماكينة تشكيل صواني الكابلات بالدرفلة عادةً من 1 إلى 2 يوم من الممارسة العملية الخاضعة للإشراف.

هل يمكن للآلة معالجة مادة الألومنيوم؟

نعم. صينية الكابلات الألمنيوم شائعة في التطبيقات الخفيفة والبحرية. تحتاج ضغط الأسطوانات وإعدادات السرعة إلى تعديل للألمنيوم مقارنة بالصلب—ولكن نفس ماكينة صواني الكابلات تتعامل مع كلتيهما مع تغييرات التكوين.

ما هي الصيانة التي يحتاجها الخط؟

يشمل الصيانة الروتينية تشحيم الأسطوانات، فحوص زيت الهيدروليك، فحص قوالب الثقب، ومعايرة المشفر. توفر ماكينة تشكيل صواني الكابلات بالدرفلة صيانة جيدة إنتاجًا ثابتًا لمدة 10 إلى 15 عامًا. يغطي دليل تشحيم ماكينة التشكيل بالدرفلة الخاص بنا الجدول الزمني الكامل للصيانة.
