mesin pembentukan profil untuk dulang kabel

Sebuah mesin roll forming dulang kabel menukar gegelung logam rata menjadi profil dulang kabel siap dalam satu laluan berterusan. Jalur keluli bergalvani mentah, keluli tahan karat, atau aluminium dimasukkan dari satu sisi. Bahagian dulang siap keluar di sisi lain—dipotong mengikut panjang, ditebuk, dan sedia untuk dihantar.

Tiada pemanasan. Tiada kimpalan semasa pembentukan. Hanya pembengkokan sejuk melalui siri stesen roller yang digerudi dengan tepat.

Itulah inti kepada apa yang dilakukan oleh mesin roll forming dulang kabel. Ia menggantikan pembengkokan manual, operasi akhbar perlahan, dan fabrikasi tangan yang tidak seragam dengan barisan pengeluaran automatik yang berjalan pada 10–15 meter seminit.

Apakah Dulang Kabel?

Dulang kabel ialah sistem struktur yang menyokong kabel elektrik berhaluan, talian data, dan pendawaian instrumentasi dalam bangunan komersial dan perindustrian. Menurut rujukan dulang kabel Wikipedia dan Artikel 392 National Electrical Code (NEC), dulang kabel diiktiraf sebagai sistem sokongan yang diiktiraf—berbeza daripada konduit dan pendawaian terbuka.

Tidak seperti konduit, dulang kabel membolehkan anda meletak kabel baharu terus ke dalam dulang tanpa menariknya melalui paip. Ini menjadikan naik taraf masa hadapan dan penambahan kabel pantas dan murah.

Inilah sebabnya dulang kabel menjadi pilihan lalai untuk:

  • Loji pengagihan kuasa dan sub-stesen
  • Pusat data dan bilik pelayan
  • Kemudahan proses perindustrian
  • Bangunan tinggi komersial
  • Platform minyak dan gas

Piawaian NEMA VE 1 mengawal pengkelasan dulang kabel, ujian beban, dan spesifikasi bahan di Amerika Utara. Piawaian serupa seperti CSA C22.2 diguna pakai di Kanada.

Aplikasi Dulang Kabel

Jenis-jenis Dulang Kabel

Tidak semua mesin dulang kabel menghasilkan profil yang sama. Jenis dulang bergantung pada aplikasi, beban kabel, dan persekitaran. Piawaian dulang kabel EIA/TIA mengelaskan lagi keperluan pemasangan mengikut sektor industri.

Dulang Tangga

Dulang jenis tangga mempunyai dua rel sisi selari yang disambungkan oleh bar jejari pada selang tetap. Ia menawarkan pengudaraan maksimum dan akses kabel paling mudah. Kebanyakan pemasangan kuasa berat menggunakan dulang tangga kerana struktur jejari memberikan nisbah kekuatan-kepada-berat yang tinggi. Ini ialah profil paling biasa yang dihasilkan pada mesin roll forming dulang kabel.

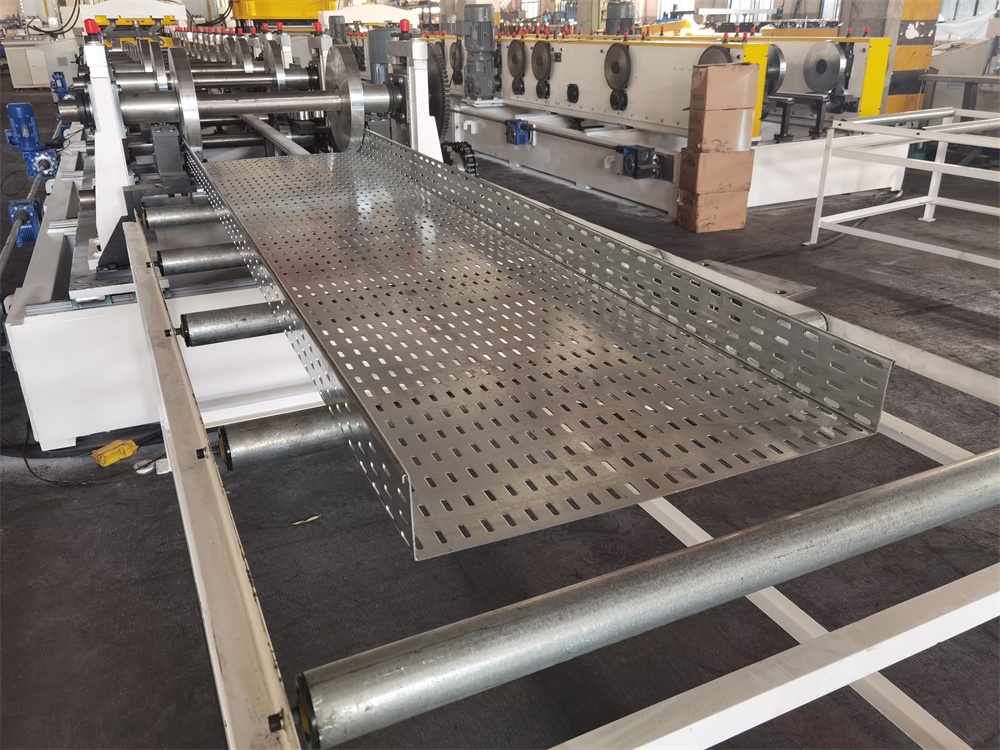

Dulang Berlubang (Berudara)

Dulang berlubang mempunyai bahagian bawah pejal dengan lubang pengudaraan ditebuk dalam corak. Ia menawarkan permukaan sokongan kabel lebih daripada dulang tangga sambil masih membenarkan sedikit aliran udara. Biasa dalam bangunan komersial dan tetapan perindustrian ringan.

Dulang dasar pepejal

Dulang bahagian bawah pejal membalut kabel sepenuhnya. Ia memberikan perlindungan maksimum daripada habuk, serpihan, dan kerosakan fizikal. Digunakan dalam bilik bersih, kilang pemprosesan makanan, dan kawasan dengan bahaya objek jatuh.

Dulang Kabel Saluran

Dulang saluran ialah palung sekeping—tiada penutup, tiada lubang. Mudah, kos rendah, dan sesuai untuk lintasan kabel kecil. Sering digunakan untuk pendawaian instrumentasi dan kawalan. Sesetengah pembeli bermula dengan mesin dulang kabel asas untuk profil saluran, kemudian naik taraf ke barisan pengeluaran penuh apabila jumlah pesanan meningkat.

Dulang Kabel Jenis Rusia (Лоток)

Dulang kabel jenis Rusia—dikenali secara tempatan sebagai лоток (latak)—mengikut piawaian GOST (ГОСТ Р МЭК 61537) dan bukannya NEMA atau IEC 61537 secara langsung. Geometri profil berbeza daripada reka bentuk Barat dalam beberapa cara:

Ciri Jenis Rusia (GOST) NEMA/IEC Barat
Profil rel sisi Bahagian Z berflensa ke dalam C lurus atau berflensa ke luar
Lebar standard 50, 100, 150, 200, 300, 400, 600 mm 100–600 mm (langkah NEMA)
Panjang standard 2,000 mm dan 3,000 mm 3,000 mm (10 kaki di NA)
Pelekapan penutup Snap-fit atau skru, padat Clip-on atau pengikat berasingan
Piawaian bahan GOST 14918 (helaian bergalvani) ASTM A653 / EN 10346
Kemasan permukaan Bergalvani celup panas atau bersalut serbuk Pra-galvani atau HDG
Piawaian berkuasa GOST R 52868 / GOST R IEC 61537 NEMA VE 1 / IEC 61537

Mengapa perbezaan profil penting untuk mesin roll forming:

Rel sisi bahagian Z memerlukan jujukan kelengkapan roller berbeza berbanding dulang tangga saluran C standard. Flensa ke dalam dilipat ke belakang, memerlukan kelegaan roller lebih ketat dan lintasan pembentukan tambahan. Apabila pembeli di Rusia, Kazakhstan, Belarus, atau pasaran CIS lain menyatakan dulang kabel, mereka biasanya memerlukan profil mematuhi GOST—yang bermaksud mesin roll forming dulang kabel mesti dilengkapi khusus untuk geometri tersebut.

лоток berlubang (ЛПО — dulang berlubang) dan лоток bahagian bawah pejal (ЛМ) ialah dua varian paling biasa dalam pasaran Rusia. Corak lubang pada ЛПО mengikut norma GOST dengan jarak lubang dan margin tepi ditentukan.

Mesin dulang kabel yang dikonfigurasikan untuk profil GOST biasanya juga boleh menghasilkan profil Barat standard dengan pertukaran roller, memberikan pengeluar fleksibiliti untuk pasaran eksport bercampur.

Mesin roll former dulang kabel moden boleh bertukar antara profil ini melalui pertukaran roller dan pelarasan lebar dikawal PLC. Sesetengah barisan malah mengendalikan kedua-dua dulang dan penutup sepadan pada peralatan yang sama.

dulang kabel tangga
dulang kabel tangga
Dulang Kabel Bahagian Bawah Pejal
Dulang Kabel Bahagian Bawah Pejal
Dulang Kabel Berlubang
Dulang Kabel Berlubang
Dulang Kabel Saluran (1)
Dulang Kabel Saluran (1)
Dulang Kabel Jenis Rusia (Лоток)
Dulang Kabel Jenis Rusia (Лоток)

Bahan Dulang Kabel

Pemilihan bahan mempengaruhi rintangan kakisan, kapasiti beban, dan kos. Steel Construction Institute memberikan panduan terperinci tentang prestasi keluli bergalvani dalam aplikasi struktur. Spesifikasi ASTM A653 merangkumi keperluan helaian keluli bergalvani yang biasa digunakan sebagai bahan mentah untuk mesin roll forming dulang kabel.

Bahan Terbaik Untuk Ketebalan biasa
Keluli pra-galvani Komersial dalaman, perindustrian standard 1.0-1.5 mm
Bergalvani celup panas Luaran, kakisan tinggi, kilang kimia 1.5-2.5 mm
Keluli tahan karat (304/316) Pemprosesan makanan, marin, farmaseutikal 1.0-2.0 mm
Aluminium Pemasangan ringan, platform luar pesisir 1.2-2.0 mm

Keluli pra-galvani ialah bahan mentah paling biasa untuk mesin roll forming dulang kabel kerana ia mengimbangi kos dan perlindungan kakisan. Bahan bergalvani celup panas dinyatakan apabila persekitaran pemasangan menghendakinya—tetapi salutan zink lebih tebal boleh mempercepat haus roller dari semasa ke semasa.

Enjin Beban & Jenis Dulang Kabel

Enjin Cable Tray Load & Type Engine ini ialah alat struktur gred profesional yang direka untuk industri elektrik dan roll forming. Ia mengira Beban Kerja Selamat (kg/m) dan Pesongan berdasarkan piawaian NEMA VE 1, membolehkan pengguna bertukar antara seni bina Tangga, Berlubang, dan Bahagian Bawah Pejal.

Dengan memasukkan ketinggian rel sisi tertentu, lebar dulang, dan ketebalan bahan, jurutera boleh menentukan sama ada profil akan menyokong berat kabel tertentu dalam jarak tertentu. Ia ialah utiliti penting untuk mengoptimumkan penggunaan bahan sambil memastikan pematuhan dengan keselamatan perindustrian dan keperluan integriti struktur.

Enjin Pemilihan & Beban Dulang Kabel

Alat Spesifikasi Roll Forming Perindustrian

0.0 Beban Selamat (kg/m)
0.0 Pesongan (mm)
Nota Reka Bentuk: Dulang tangga menggunakan momen inersia menegak daripada rel sisi bertetulang. Jenis dasar berlubang dan pepejal dihadkan oleh rintangan lengkokan plat tapak. Pengiraan mematuhi piawaian NEMA VE 1 / CSA.

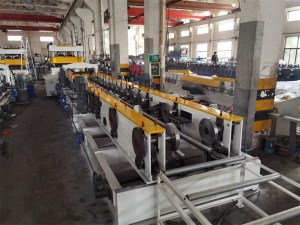

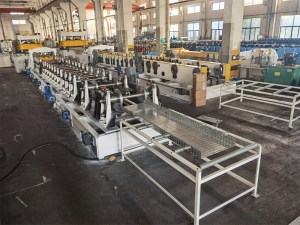

Susun Atur Mesin Roll Forming Dulang Kabel

Seluruh barisan terdiri daripada Uncoiler, Leveler, Servo Feeder dan Punch Press, Roll Former, Unit Potong, Kotak Kawalan, Meja Kutipan.

Cable tray roll forming machine layoutCable tray roll forming machine layoutPenggolekan Elektrik– pelarasan– Suapan Servo dan Penebukan– Panduan–Roll Forming– Pelurusan– Pemotongan Jejakan– Pengumpulan.

Parameter Teknikal Utama Mesin Roll Forming Dulang Kabel

Mesin Roll Forming Dulang Kabel 11

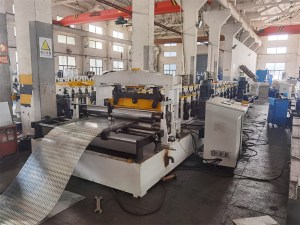

Uncoiler Elektrik 3-Tan

Perkara Spesifikasi
Kapasiti maksimum 3 tan
Diameter dalam 508 mm
Diameter luar Sehingga 1,500 mm
Kuasa motor 3 kW

decoiler memegang gegelung dan memberi suapan jalur pada ketegangan terkawal. Kapasiti 3 tan mengendalikan berat gegelung pengeluaran standard untuk kerja dulang kabel.

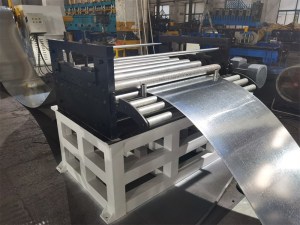

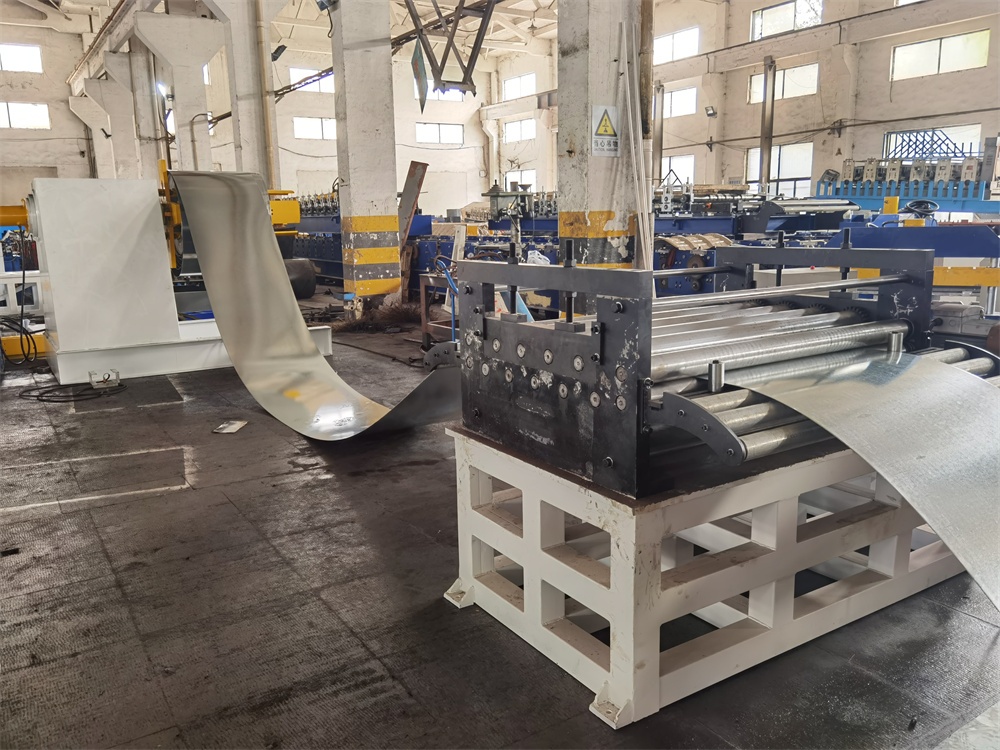

Leveler 7-Roller

Perkara Spesifikasi
Konfigurasi 3 atas + 4 bawah (7 jumlah)
Diameter Aci 80 mm
Kuasa motor 3 kW

Pelarasan membuang set gegelung dan lengkungan membujur dari jalur sebelum ia memasuki stesen pembentukan. Tanpa pelarasan betul, dulang terbentuk akan mempunyai cacat lengkok atau putaran. Ini amat kritikal untuk mesin dulang kabel yang memproses bahan pra-galvani, di mana tegasan baki dari proses salutan boleh membesarkan masalah keleperatan.

Servo Feeder dan Punch Press

Perkara Spesifikasi
Jenis suapan Dipacu Servo
Lebar Bahan 0-200 mm
Ketebalan bahan 0-3.2 mm
Motor suapan 3 kW
Kelajuan barisan maks 200 m/min
Model punch press APA-110
Kapasiti tebuk 110 tons
Kadar lejang 60-90 SPM
Motor utama 11 kW × 4
Bantal acuan 6.3 tan

punch press mengendalikan semua prapembuangan—lubang pemasangan, slot pengudaraan, dan tanda pengenalan. Suapan servo memastikan ketepatan kedudukan tebuk dalam ±0.1 mm pada kelajuan pengeluaran.

Inilah di mana mesin roll former dulang kabel membezakan diri daripada alternatif murah. Akhbar 110 tan dengan suapan servo menebuk lubang bersih, bebas serpihan dalam bahan bergalvani atau tahan karat pada kelajuan barisan penuh.

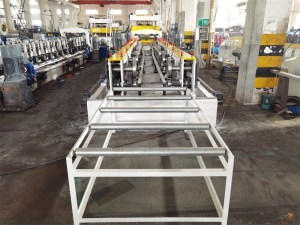

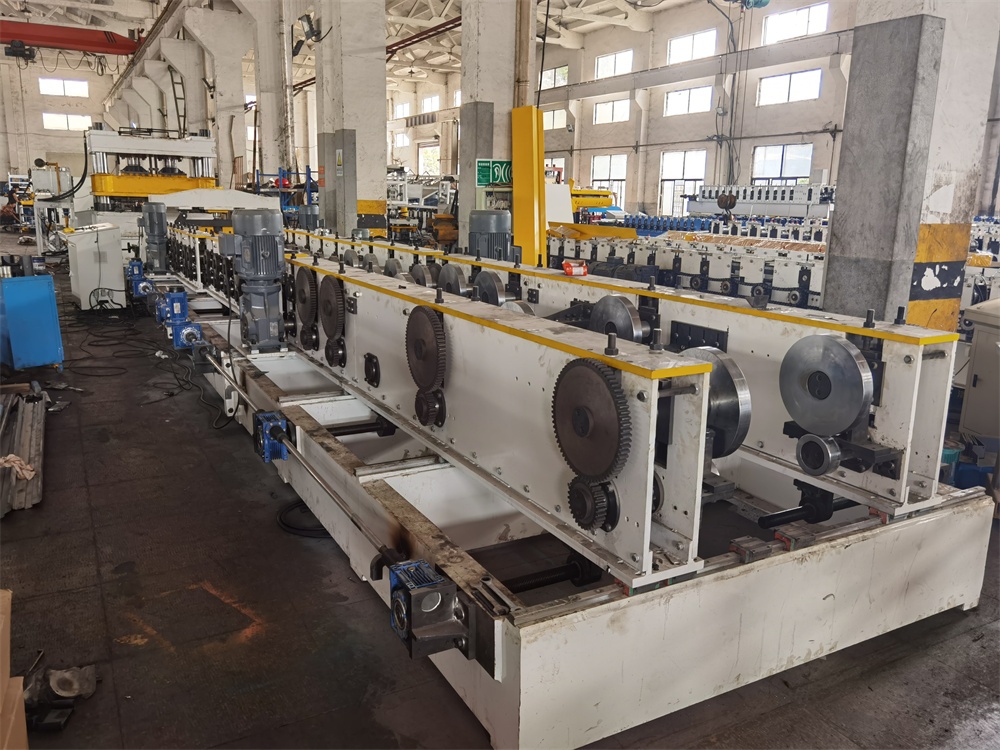

Bahagian roll forming

Perkara Spesifikasi
Ketebalan pembentukan 1.0-2.5 mm
Kelajuan pembentukan 10-15 m/min
Stesen pembentukan 22 stesen
Bahan Penggelek Keluli galas GCR15, diketil dan ditempa
Bahan Aci ASTM 1045, diameter 75 mm, ditempa
Jenis transmisi Kotak rantai atau gear
Kuasa motor 15 kW
Pelarasan lebar Automatik dikawal PLC

Dua puluh dua stesen pembentukan secara beransur membengkokkan jalur rata ke dalam keratan rentas dulang siap. Proses roll forming menggunakan pembengkokan tambahan di setiap stesen—biasanya 1–3 darjah perubahan sudut setiap lintasan—untuk mencegah retakan bahan dan mengekalkan toleransi dimensi.

Pelarasan lebar dikawal PLC membolehkan pertukaran pantas antara lebar dulang berbeza (300 mm, 450 mm, 600 mm) tanpa penposisian semula manual tapak pembentukan. Fleksibiliti ini ialah kelebihan utama mesin roll former dulang kabel moden berbanding reka bentuk lebar tetap lama.

Sistem Pemotongan Hidraulik

Perkara Spesifikasi
Jenis pemotongan Hidraulik jejakan (tanpa henti)
Bahan Bilah Cr12MoV, HRC 58-62
Kuasa stesen hidraulik 15 kW

Pemotongan hidraulik berjalan segerak dengan barisan. Bilah pemotong menjejaki jalur bergerak, memotong pada panjang sasaran, dan berundur—semua tanpa menghentikan pengeluaran. Keluli alat Cr12Mov mengekalkan tepi melalui ratusan ribu potongan dalam bahan tolok standard. Keupayaan pemotongan tanpa henti ini penting untuk mesin roll forming dulang kabel beroutput tinggi yang menyasarkan operasi syif berterusan.

Sistem Kawalan PLC

Komponen Jenama
PLC Panasonic atau Siemens
Pengesan Omron
Skrin sentuh MCGS atau Siemens
Inverter Yaskawa
Pendawaian Penyambung plag penerbangan

Sistem kawalan PLC mengurus seluruh barisan dari satu antara muka. Pengendali menetapkan kuantiti kelompok, panjang kepingan, dan kelajuan pengeluaran pada skrin sentuh. Pengesan menjejaki kedudukan bahan untuk pengukuran panjang tepat dan penyegerakan tebuk. Mesin roll forming dulang kabel yang dikonfigurasikan baik bergantung pada automasi ini untuk mengekalkan kualiti konsisten merentas kelompok pengeluaran beribu-ribu keping.

Foto

Seberapa Pantas Mesin Roll Forming Dulang Kabel Mengeluarkan?

Kelajuan pengeluaran bergantung pada ketebalan bahan, kerumitan profil, dan ketumpatan corak tebuk.

Jenis Profil Kelajuan Biasa Kadar Pengeluaran (keping 6m/jam)
Dulang tangga 300mm 12 m/min ~120 pcs
Dulang tangga 600mm 10 m/min ~100 pcs
Dulang berlubang 450mm 10 m/min ~100 pcs
Bahagian bawah pejal 300mm 15 m/min ~150 pcs

Mesin dulang kabel standard yang beroperasi satu syif (8 jam) boleh mengeluarkan 800–1,200 keping. Ini menggantikan 15–20 stesen fabrikasi manual yang beroperasi syif sama. Mesin roll forming dulang kabel yang beroperasi dua syif menggandakan output tersebut tanpa menggandakan kos buruh.

Kos Barisan Roll Forming Dulang Kabel: Apa yang Dijangka

Kos berbeza berdasarkan konfigurasi, julat bahan, dan tahap automasi. Semak pepecahan kos barisan roll forming dulang kabel untuk 2026 untuk harga semasa. International Electrotechnical Commission (IEC) juga menerbitkan piawaian rujukan yang mempengaruhi keperluan reka bentuk mesin roll forming dulang kabel untuk pasaran eksport berbeza.

Pemacu kos utama termasuk:

  • Julat bahan: Barisan yang mengendalikan sehingga 2.5 mm berharga lebih daripada barisan maks 1.5 mm
  • Kapasiti punch press: tebuk servo 110-tan menambah nilai ketara berbanding tebuk mekanikal lebih mudah
  • Automasi PLC: Pelarasan lebar automatik dan pemotongan dikawal pengesan meningkatkan kos awal tetapi mengurangkan buruh
  • Kelengkapan roller: roller GCR15 diketil tahan lebih lama tetapi berharga lebih untuk dikilang
  • Komponen jenama: Siemens PLC, pengesan Omron, dan inverter Yaskawa menambah premium kebolehpercayaan

Bandingkan ini dengan landskap kos mesin roll forming yang lebih luas untuk memahami di mana barisan dulang kabel sesuai dalam pasaran.

Mengapa Memilih Beli Rollforming untuk Barisan Pengeluaran Dulang Kabel Anda?

Believe Industry Company telah mengilang dan mengeksport produk roll formed sejak 2005. Kilang kami di Wuxi, China menghasilkan pelbagai peralatan pembentukan logam. Barisan pengeluaran dulang kabel merupakan salah satu kategori produk teras kami selain mesin rak palet, pembentuk saluran strut, dan barisan pemotongan.

Apa yang membezakan mesin roll forming dulang kabel kami:

  • Reka bentuk roller dalam rumah. Kami merekabentuk dan mengilang semua set roller di fasiliti sendiri. Tiada penyumberan luar.
  • Ujian pra-penghantaran. Setiap barisan berjalan dengan sampel bahan pelanggan sebelum penghantaran. Kami menghantar pengesahan video.
  • Sokongan pemasangan global. Juruteknik tersedia untuk pentauliahan di tapak di lebih 40 negara.
  • Inventori alat ganti. Alat haus biasa (roller, bilah, penebuk) disimpan untuk penghantaran pantas.

Lihat mesin roll forming dulang kabel beroperasi

Soalan Lazim: Mesin Roll Forming Dulang Kabel

Apakah kuantiti pesanan minimum untuk mesin pembentuk gulung dulang kabel?

Satu unit. Beli Rollforming mengilang setiap mesin roll former dulang kabel mengikut pesanan. Tiada minimum kelompok.

Bolehkah satu mesin menghasilkan jenis dulang kabel yang berbeza?

Ya, dengan pertukaran roller. Sebuah mesin roll former dulang kabel mengendalikan lebar dulang berbeza melalui pelarasan PLC. Perubahan profil (tangga berbanding berlubang berbanding bahagian bawah pejal) memerlukan pertukaran set roller. Pertukaran biasanya mengambil 2–4 jam.

Apakah ketebalan bahan yang boleh dikendalikan oleh mesin ini?

Barisan dulang kabel standard mengendalikan 1.0–2.5 mm. Konfigurasi berat berat memanjang hingga 3.0 mm. Punch press 110-tan memuatkan penebukan melalui bahan 3.2 mm. Apabila anda menyatakan mesin roll forming dulang kabel, pastikan julat ketebalan sepadan dengan pesanan paling biasa anda.

Berapa lama masa yang diperlukan untuk pemasangan?

Pemasangan dan pentaulihan di tapak mengambil masa 5-7 hari untuk barisan pengeluaran dulang kabel standard. Ini merangkumi pelarasan mekanikal, sambungan elektrik, penentukuran PLC, ujian jalan, dan latihan pengendali. Setiap mesin pembentuk dulang kabel disertakan dengan manual persediaan terperinci dan dokumentasi video.

Apakah pulangan pelaburan yang lazim?

Kebanyakan pengeluar mendapat semula kos peralatan dalam tempoh 12-18 bulan melalui penjimatan buruh, kecekapan bahan, dan peningkatan output. Persatuan Pembuat & Pengilang (FMA) melaporkan bahawa pembentukan roll automatik biasanya mengurangkan kos buruh setiap unit sebanyak 60-80% berbanding pembuatan manual. Lihat analisis kos barisan dulang kabel kami untuk pengiraan ROI berdasarkan isi padu pengeluaran anda.

Adakah mesin memerlukan pengendali khusus?

Satu pengendali memantau skrin sentuh PLC semasa pengeluaran. Memuatkan gegelung dan mengeluarkan dulang siap mungkin memerlukan pekerja kedua bergantung kepada berat gegelung dan kelajuan pengeluaran. Latihan pengendali baharu pada mesin pembentuk dulang kabel biasanya mengambil masa 1-2 hari amali berpandukan penyelia.

Bolehkah mesin ini menggunakan bahan aluminium?

Ya. Dulang kabel aluminium biasa digunakan dalam aplikasi ringan dan marin. Tekanan roller dan tetapan kelajuan perlu dilaras untuk aluminium berbanding keluli-tetapi mesin dulang kabel yang sama mengendalikan kedua-duanya dengan perubahan konfigurasi.

Apakah penyelenggaraan yang diperlukan oleh talian tersebut?

Penyelenggaraan rutin merangkumi pelinciran roller, pemeriksaan minyak hidraulik, pemeriksaan acuan punch, dan penentukuran encoder. Mesin pembentukan roll dulang kabel yang diselenggara dengan baik memberikan output yang konsisten selama 10-15 tahun. panduan pelinciran mesin pembentukan roll kami merangkumi jadual penyelenggaraan lengkap.
