Profil tersuai, dibina di Wuxi China

mesin roll forming profil tersuai

Mesin roll forming profil tersuai dibina daripada lukisan keratan anda, bukan daripada katalog. Lebar bentang, ketebalan, corak lubang dan toleransi menentukan reka bentuk pas, set gulung dan pemotongan, jadi dua talian yang kelihatan sama di lantai kilang boleh berbeza pada setiap stesen.

Lihat rangkaian talian tersuai Hantar lukisan profil anda

Building custom lines since 2005. 500+ machines in 50+ countries. ISO 9001 certified, CE compliant.

Stacked custom roll formed profiles in different sections and materials

Satu lukisan, satu talianProfil penghadang, dulang kabel, stud, dek dan rumah hijau semuanya keluar dari kaedah kejuruteraan yang sama, dengan perkakas dilukis untuk keratan itu.

2005Membina talian tersuai

0.3 hingga 6.0 mmJulat ketebalan bahan

1,500 mmLebar gegelung maksimum

50+Negara eksport

ISO 9001Bertauliah, mematuhi CE

Bagaimana talian tersuai dibuat

Lukisan masuk, pelan pas keluar

Mesin roll forming profil tersuai bermula dengan kejuruteraan, bukan dengan keluli. Corak bunga dipersetujui sebelum gulung dimesin, kerana kesilapan dalam reka bentuk pas murah di atas kertas dan mahal di bengkel.

Semakan lukisan

Kami bermula daripada DWG, DXF atau lakaran berdimensi. Lebar bentang, jejari bengkok dan kedudukan lubang diperiksa sebelum talian disebut harga.

Reka bentuk pas

Corak bunga dilukis stesen demi stesen, dengan springback dan elaun bengkok ditetapkan daripada gred bahan dan kemasan.

Perkakas

Gulung dimesin daripada Cr12MoV atau ASTM 1045, dikeraskan kepada 58 hingga 62 HRC, kemudian digilap selepas rawatan haba untuk memegang profil.

Pemasangan dan pendawaian

Rangka kimpalan, pemacu gearbox, kabinet PLC dan litar keselamatan dipasang dalam satu ruang, kemudian dijajarkan pada garis tengah.

Ujian percubaan

Talian berjalan dengan gegelung anda. Kepingan pertama diukur terhadap lukisan, dan tetapan pas direkodkan sebelum pembungkusan.

Rangkaian mesin

Enam keluarga yang diliputi talian profil tersuai

Ini keratan yang paling kerap diminta pada mesin roll forming profil tersuai. Setiap kad memaut ke talian standard keluarga itu, dan semuanya boleh dilebarkan, ditebuk semula atau dipotong semula untuk profil hak milik.

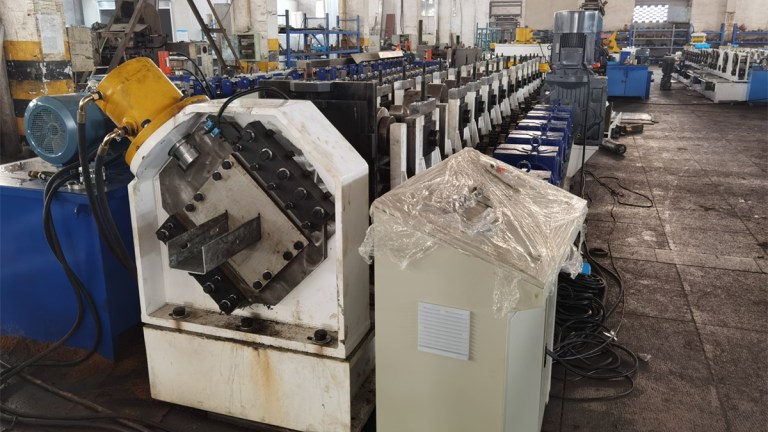

Highway guardrail roll forming line producing W beam panels

01 / Keselamatan jalan

Talian penghadang dan tiang

Profil W, Thrie beam serta tiang C atau sigma dalam keluli 2.7 hingga 4.0 mm, ditebuk mengikut corak bolt standard penghadang yang anda guna.

2.7 hingga 4.0 mm18 hingga 24 stesen12 hingga 20 m/min

Profil W Tiang penghadang

Cable tray roll forming line with punching and cutting units

02 / Pengurusan kabel

Dulang kabel, rel DIN dan kanal strut

Dulang berlubang, rel top hat dan kanal berslot, dengan corak lubang ditebuk dalam talian dan dinding sisi tegak pada tapak.

0.8 hingga 2.5 mm14 hingga 20 stesen15 hingga 25 m/min

Dulang berlubang Rel DIN Kanal strut

Stud and track roll forming line with servo puncher and cutter

03 / Papan gipsum dan siling

Stud, track dan kanal siling

Keratan C, U dan omega daripada 0.4 hingga 1.2 mm, dipotong 3 m atau 6 m dan disusun tanpa langkah pengendalian kedua.

0.4 hingga 1.2 mm10 hingga 16 stesen20 hingga 35 m/min

Stud keluli Kanal siling

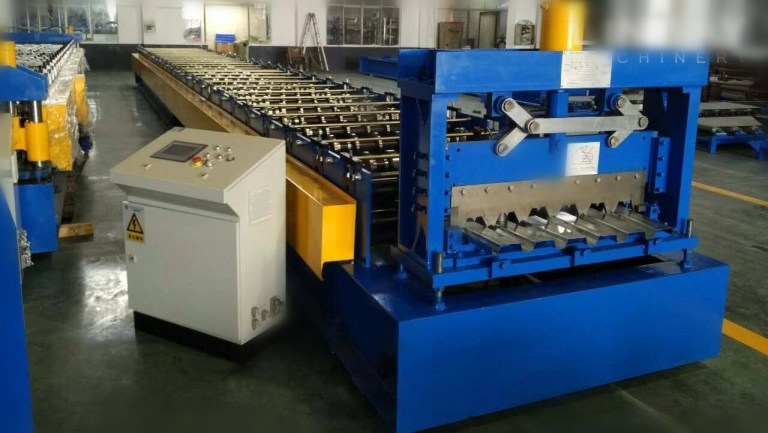

Steel floor deck roll forming line in a workshop

04 / Dek

Dek lantai dan B deck

Dek komposit pada hasil 550 MPa, dengan rusuk timbul dan penutup hujung, serta B deck untuk pasaran Amerika Syarikat dan talian timbul berasingan.

0.8 hingga 2.0 mm20 hingga 28 stesen10 hingga 18 m/min

B deck Talian timbul

Corrugated steel silo wall panel roll forming machine

05 / Rumah hijau dan penyimpanan

Profil rumah hijau dan silo

Keratan rumah hijau bersambung talang, pengikat hat dan panel dinding silo melengkung, di mana jejari dan jarak lubang datang daripada struktur.

0.5 hingga 2.0 mm12 hingga 20 stesen10 hingga 20 m/min

Panel silo

Auto stacker and packing unit on a strut channel roll forming line

06 / Keluaran

Penyusun automatik dan keluaran talian

Penyusunan, pengiraan dan pengikatan di hujung talian, bersaiz untuk keratan supaya talian dua orang boleh berjalan satu syif tanpa operator ketiga.

Kiraan ikatanPanjang 1 hingga 6 mDikira PLC

Papan perancah

Keratan di luar enam keluarga ini adalah perkara biasa, bukan pengecualian. Mesin roll forming profil tersuai boleh dibina untuk satu komponen hak milik, dan talian yang perlu menukar keratan sepanjang minggu disebut harga dengan kaset tukar cepat atau pelarasan lebar bermotor.

Konfigurasi talian

Untuk apa talian tersuai dibina

Julat perancangan mesin roll forming profil tersuai. Lukisan keratan dan toleransi disebut dahulu, kemudian lebar gegelung, kandungan tebuk dan sasaran keluaran.

Jenis keratan	Profil terbuka, tiub tertutup, keratan hat, C, Z, U, sigma, kotak dan dek
Lebar bentang	60 hingga 1,500 mm, ditetapkan oleh lebar bentang keratan
Bahan	Bergalvani, bercat awal, keluli tahan karat, aluminium, tembaga dan keluli tahan cuaca
Ketebalan bahan	0.3 hingga 6.0 mm, dengan hasil 550 MPa pada kerja dek dan penghadang
Stesen pembentuk	8 hingga 30, dipacu melalui gearbox dan aci kardan
Diameter syaf	45 hingga 95 mm, ditetapkan oleh ketebalan dan beban gulung
Kelajuan talian	5 hingga 40 m/min, ditetapkan oleh kitaran tebuk dan potong, bukan oleh gulung
Toleransi	Tambah atau tolak 0.3 mm pada lebar keratan, tambah atau tolak 0.5 mm pada kedudukan lubang
Penebukan	Mesin penekan hidraulik dengan die tetap, atau tebuk servo dengan kedudukan boleh atur
Pemotong	Pemotong belakang, gunting terbang atau gergaji terbang, dengan pengekod panjang pada talian
Kawalan	PLC Siemens atau Delta dengan HMI, pemacu penyongsang dan pengira kelompok
Bekalan kuasa	380 V 50 Hz tiga fasa, atau 415 V, 440 V dan 480 V mengikut negara tujuan

GulungCr12MoV atau ASTM 1045, dikeraskan kepada 58 hingga 62 HRC, digilap selepas rawatan haba, disadur krom pada gegelung bercat.
PemacuGearbox setiap stesen dengan aci kardan, atau pemacu rantai pada keratan ringan, bersaiz untuk keratan terberat dalam senarai.
RangkaTapak keluli kimpalan dalam rasuk H 350 atau 400, dengan permukaan dimesin untuk stesen dan ruang berasingan untuk penekan.
PilihanKaset tukar cepat, pelarasan lebar bermotor, gulung timbul, penyusun automatik dan pemantauan jauh.
KeselamatanPengadang mengikut CE, henti kecemasan di setiap hujung talian dan pengasing berkunci pada kabinet.
Alat gantiSatu set galas ganti, sisipan tebuk dikeraskan dan carta tetapan gulung dihantar bersama mesin.

Faktor kos

Empat perkara yang menggerakkan harga

Dua sebut harga untuk keratan yang sama boleh berbeza tiga kali ganda. Inilah empat pilihan di sebalik jurang itu, dan yang perlu diputuskan sebelum mesin roll forming profil tersuai ditempah.

Reka bentuk pas dan bilangan stesen

Pada mesin roll forming profil tersuai, keratan hat yang mudah memerlukan 8 hingga 10 stesen, manakala profil dek dengan pengaku memerlukan 24 atau lebih. Setiap stesen ialah sepasang gulung, aci, blok galas dan motor.

Ketebalan dan saiz aci

Tiang penghadang 6.0 mm memerlukan aci 95 mm dan rangka lebih berat daripada kanal siling 0.5 mm. Berat keluli merebak melalui tapak, pemacu dan pembuka gegelung.

Kandungan tebuk dan takik

Tebuk servo yang bergerak antara empat kedudukan lebih mahal daripada set die tetap, dan menghapuskan pertukaran apabila corak lubang berubah dengan nombor komponen.

Automasi dan pengendalian

Pemacu suapan servo, penyusun automatik dan meja pembungkusan menambah 15 hingga 30 peratus dan melepaskan satu atau dua operator, yang pada mesin roll forming profil tersuai biasanya menjadi keseluruhan asas pulangan pelaburan.

Sebelum menempah

Lima perkara yang kami perlukan untuk sebut harga

Mesin roll forming profil tersuai disebut harga daripada keratan, bukan daripada senarai harga. Hantar kelima-lima ini dan balasannya ialah pelan stesen, cadangan perkakas dan harga tetap, bukan julat.

Lukisan keratanDWG, DXF atau PDF berdimensi dengan jejari, sudut dan lebar bentang ditanda.
Bahan dan gredBergalvani, bercat awal, keluli tahan karat, aluminium atau tembaga, dengan kekuatan hasil untuk kerja dek dan penghadang.
Julat ketebalanSeluruh julat yang perlu dijalankan talian, bukan hanya tolok nominal, kerana aci dan jurang gulung bersaiz untuk pas terberat.
Toleransi dan kemasanPermukaan kelihatan, toleransi kedudukan lubang dan sebarang penandaan atau timbul yang perlu jatuh di tempat tetap.
Keluaran dan gegelungKepingan setiap syif, ikatan atau panjang, diameter dalam dan berat gegelung, yang menetapkan pembuka gegelung dan pengeluaran.

Flying saw cutting a roll formed strut channel to length

Keratan digelek daripada gegelung EN 10346 atau ASTM A653, dan talian untuk EU datang dengan dokumentasi CE mengikutperaturan penandaan CE EU. Untuk UK, fail yang sama didokumenkan mengikut UKCA melaluipanduan UKCA GOV.UK.

Binaan dan ujian

Setiap talian berjalan sebelum dihantar

Mesin roll forming profil tersuai dinilai pada kepingan pertama, bukan pada brosur. Setiap talian dipasang, didawai dan dijalankan di bengkel kami dengan gegelung pelanggan, kemudian diukur terhadap lukisan.

Corak bunga dan springback

Reka bentuk pas mesin roll forming profil tersuai disimulasikan sebelum gulung dipotong, dengan springback dan elaun bengkok diambil daripada gred. Bahan yang sudah dibentuk tidak boleh dilaras semula tanpa kesan.

Pemeriksaan kepingan pertama

Lebar, tinggi, sudut, kedudukan lubang dan panjang potong diukur pada sepuluh kepingan pertama dan direkodkan. Laporan dihantar bersama mesin.

Dokumentasi dan latihan

Carta tetapan gulung, senarai alat ganti dan jadual tebuk datang bersama talian. Sokongan jauh dan pentauliahan di tapak disebut harga sebagai pilihan.

Soalan

Soalan lazim mesin roll forming profil tersuai

Apa yang pembeli tanya sebelum talian tersuai disebut harga, dijawab secara terus.

Apakah mesin roll forming profil tersuai?

Mesin roll forming profil tersuai ialah talian yang dibina untuk satu keratan yang tidak diliputi mesin standard. Perkakas, reka bentuk pas dan pemotongan dilukis daripada lukisan keratan pelanggan, jadi mesin membentuk profil itu dan julat saiznya, bukan bentuk katalog.

Bolehkah talian dibina daripada sampel dan bukan lukisan?

Boleh. Mesin roll forming profil tersuai boleh dibina daripada sampel: kami mengukurnya, membina semula keratan sebagai lukisan dan memeriksa lebar bentang sebelum sebut harga. Sampel fizikal selalunya jalan terpantas apabila lukisan asal hilang atau komponen itu meniru profil pesaing.

Berapa stesen yang diperlukan profil tersuai?

Sebagai garis panduan, dua pas setiap bengkok ditambah dua pas kemasan, jadi keratan hat berada pada 8 hingga 10 stesen dan dek dengan pengaku pada 24 atau lebih. Jumlah akhir datang daripada corak bunga, bukan daripada garis panduan.

Toleransi apa yang dapat dipegang mesin roll forming profil tersuai?

Tambah atau tolak 0.3 mm pada lebar keratan dan tambah atau tolak 0.5 mm pada kedudukan lubang adalah normal bagi talian yang dilaras baik. Toleransi lebih ketat mungkin pada bahan nipis, dan toleransi potong ditetapkan oleh jenis gunting, bukan oleh gulung.

Bahan dan ketebalan apa yang boleh dijalankan?

Bergalvani, bercat awal, keluli tahan karat, aluminium, tembaga dan keluli tahan cuaca daripada 0.3 hingga 6.0 mm. Mesin yang dibina untuk pelapisan 0.3 mm tidak boleh menjalankan penghadang 6.0 mm, jadi julat ketebalan ditetapkan pada peringkat sebut harga.

Berapa lama projek tersuai mengambil masa?

Bagi mesin roll forming profil tersuai, semakan lukisan mengambil 3 hingga 5 hari, reka bentuk pas dan lukisan perkakas 2 hingga 3 minggu, dan pembinaan 45 hingga 70 hari selepas kelulusan dan deposit. Pengangkutan laut menambah 20 hingga 40 hari, dan pentauliahan di tapak dijadualkan selepas tiba.

Berapa kos mesin roll forming profil tersuai?

Talian mudah 10 hingga 12 stesen bermula sekitar USD 40,000. Talian dengan tebuk servo, gunting terbang dan penyusun automatik berada antara USD 60,000 dan 120,000, manakala talian penghadang atau dek berat dengan 24 stesen dan aci 95 mm melebihi itu.

Hantar lukisan profil, dapatkan pelan pas

Kongsikan lukisan keratan, bahan, julat ketebalan, toleransi dan sasaran keluaran. Kejuruteraan membalas dengan pelan stesen, cadangan set gulung dan konfigurasi mesin roll forming profil tersuai yang sepadan dengan komponen anda.

Halaman dikemas kini Oktober 2026.

Minta sebut harga talian tersuai Hubungi kami
