Cara barisan pengeluaran dulang kabel berlubang berfungsi

Jawapan ringkas: Barisan pengeluaran dulang kabel berlubang membuka gegelung keluli, menebuk corak lubang semasa jalur masih rata, membentuk profil C melalui 22 stesen penggelek dan memotong mengikut panjang. Binaan standard kami mengendalikan keluli 0.6 hingga 2.0 mm, lebar dulang 50 hingga 600 mm dan 10 hingga 15 m/min di belakang penekan 110 t.

Tiga keputusan membentuk mesin ini. Di mana lubang ditebuk, berapa stesen yang menanggung bengkokan, dan bagaimana operator menukar lebar. Jika ketiga-tiganya betul, barisan berjalan lima belas tahun. Jika satu silap, setiap pesanan baharu menjadi perang dengan skrap.

Halaman ini merangkumi susun atur, lembaran spesifikasi, tiga laluan penebukan dan kiraan keluaran yang menentukan titik pulang modal. Untuk produk itu sendiri, panduan apa itu dulang kabel membincangkan jenis, kelas beban dan kemasan.

Apa yang dihasilkan oleh barisan pengeluaran dulang kabel berlubang

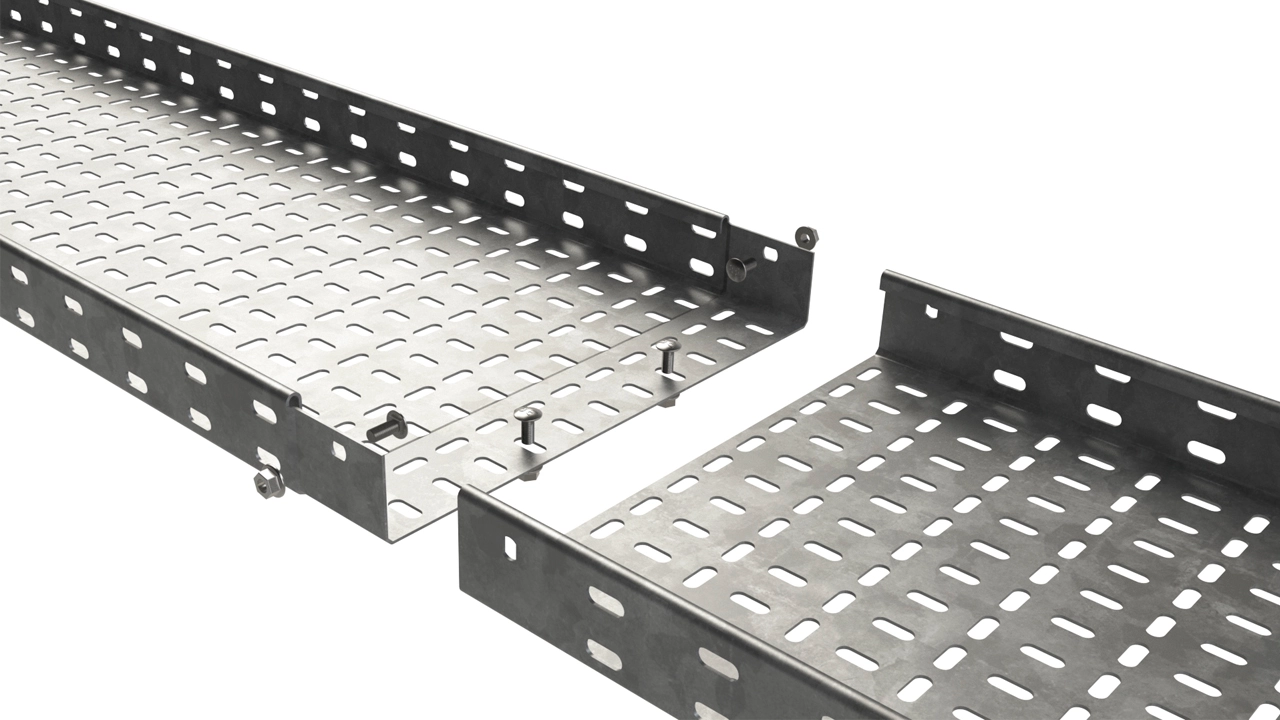

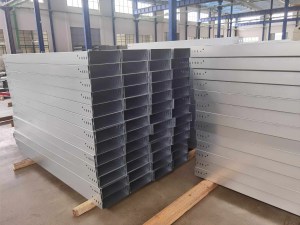

Barisan pengeluaran dulang kabel berlubang menghasilkan profil C dengan dasar dan dinding sisi berlubang. Empat nombor menentukan profil itu, dan keempat-empatnya bergerak bersama.

Lebar, 50 hingga 600 mm, diukur di luar dinding sisi
Tinggi sisi, 50 hingga 100 mm
Flens balik, biasanya 15 hingga 25 mm, yang mengeraskan tepi atas
Ketebalan bahan, 0.6 hingga 2.0 mm

Pada barisan pengeluaran dulang kabel berlubang lubang ditebuk sebelum pembentukan, semasa jalur masih rata. Dulang biasa menggunakan slot 6 x 30 mm atau 8 x 35 mm pada pic 25 mm, dengan slot serupa di dinding sisi untuk penyambung. Corak terletak pada acuan tebuk. Profil terletak pada set gelek. Jadi lubang corak baharu tidak bermakna gelek baharu.

Lebar dulang	Tinggi sisi	Ketebalan	Kegunaan lazim	Lebar jalur diperlukan
50 hingga 100 mm	50 mm	0,6 hingga 1,2 mm	Kabel instrumen dan kawalan	240 hingga 290 mm
150 hingga 300 mm	50 hingga 75 mm	0,8 hingga 1,5 mm	Pengagihan kuasa komersial	290 hingga 490 mm
400 hingga 500 mm	75 hingga 100 mm	1.0 hingga 2.0 mm	Pusat data dan bilik loji	640 hingga 780 mm
600 mm	100 mm	1,2 hingga 2,0 mm	Laluan berat dan trunking	840 mm

Baca lajur terakhir sebelum mengira harga gegelung. Lebar jalur ialah apa yang anda beli, lebar dulang ialah apa yang anda jual, dan jurangnya menjadi dua dinding sisi dan dua flens balik. Dulang 600 mm mengambil 840 mm jalur, jadi kira-kira 28 peratus gegelung tidak pernah muncul sebagai dasar dulang. Mesin menerima jalur hingga 1100 mm, jadi satu rangka boleh menjalankan dulang, penutup dan profil jenis Rusia.

Enam stesen pada barisan pengeluaran dulang kabel berlubang

Setiap barisan pengeluaran dulang kabel berlubang mengikut urutan yang sama. Bilangan stesen berubah dengan profil. Urutannya tidak.

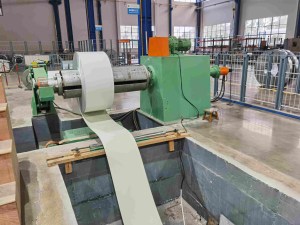

Dekoiler. Hidraulik 6 t, diameter dalam 508 mm, luar 1200 mm, motor 4 kW dengan pengurang bersepadu. Mandrel manual ialah pilihan lebih murah.
Mesin perataan. 11 gelek, empat di atas dan lima di bawah serta dua gelek pengheret, 5.5 kW, pengurang ZQ250, mampu 2.0 mm pada lebar 1000 mm.
Suapan servo dan penekan. Suapan 3 kW masuk ke penekan mekanikal 110 t pada 60 hingga 90 lejang seminit, dengan mod tetap 50 lejang seminit.

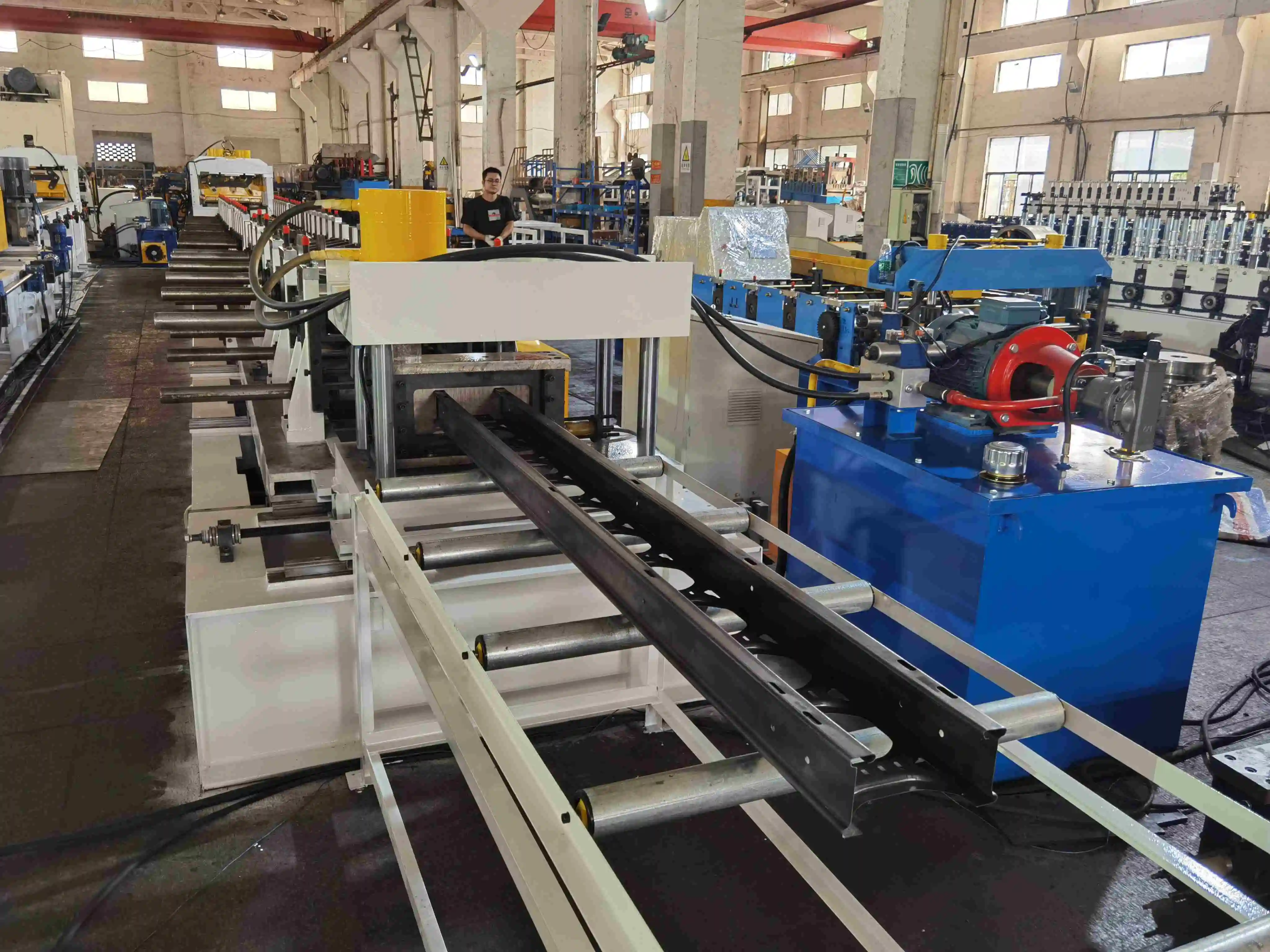

Rangka pembentuk. 22 stesen, aci 85 mm, gelek GCr15 pada HRC 58 hingga 62, motor penyongsang 30 kW dan pengurang utama ZQ500.
Pemotong. Gunting hidraulik dengan bilah Cr12MoV, panjang ditetapkan pada skrin sentuh, toleransi lebih kurang 1 mm pada dulang 3 m.

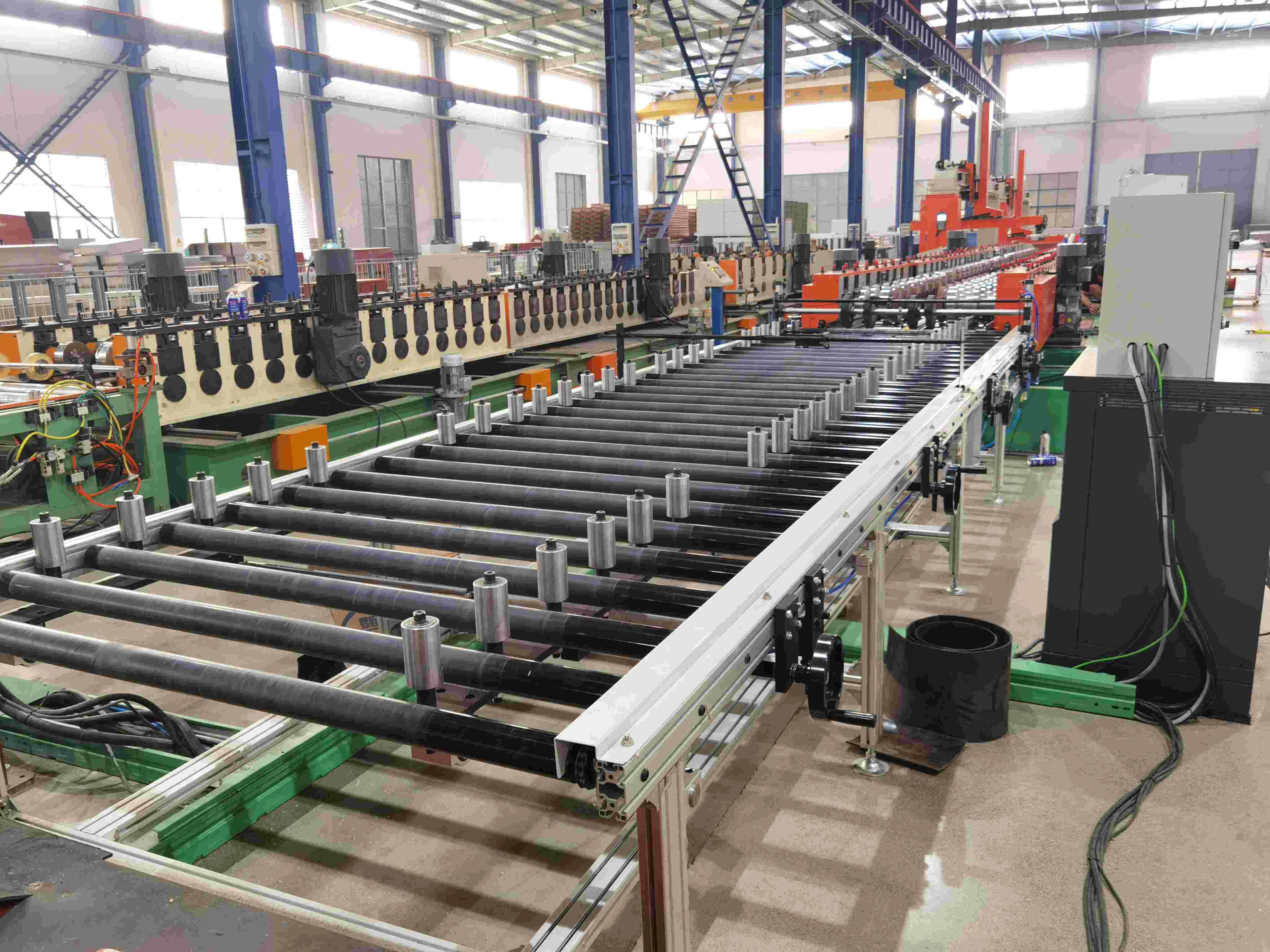

Meja keluar. Dua meja keluli bersiku, dengan penyusun automatik ditambah di atas 15 m/min.

Mesin perataan memberi lebih daripada harganya pada barisan pengeluaran dulang kabel berlubang. Jalur yang membawa memori gegelung masuk ke acuan pada sudut, dan coraknya melencong dari tengah sepanjang 300 m. Rata dahulu, tebuk kemudian, bentuk terakhir. Panduan jenis pembuka gegelung menjelaskan bila mandrel hidraulik berbaloi.

Di mana hendak menebuk: tiga laluan

Kedudukan tebukan ialah keputusan susun atur terbesar pada barisan pengeluaran dulang kabel berlubang. Ada tiga laluan, dan setiap satu sesuai dengan buku pesanan berbeza.

Laluan	Cara berfungsi	Paling sesuai	Perlu diberi perhatian
Tebukan awal sebaris	Penekan terletak antara mesin perataan dan mesin pembentuk gelek dan menebuk jalur rata	Kebanyakan dulang berlubang, satu corak berulang	Lubang berubah bentuk sedikit semasa pembentukan, acuan perlu diberi pampasan
Tebukan selepas pembentukan	Profil siap melalui penekan kedua	Lubang yang mesti kekal tepat selepas dibengkokkan	Akses perkakas di dalam profil C adalah sempit
penebuk putar	Cincin tebuk pada gelek mengetuk semasa jalur bergerak	Keluaran panjang, satu corak, kelajuan tinggi	Tukar corak memerlukan cincin baharu

Tebukan awal meliputi sembilan daripada sepuluh pesanan. Acuan dilukis lebih besar mengikut arah pembentukan, jadi slot yang keluar bujur tiba bulat di pemotongan. Minta lukisan pampasan daripada jurutera perkakas, bukan hanya corak akhir. Amalan penyetelan ada dalam panduan pemasangan acuan tebuk.

Tebukan selepas pembentukan sesuai untuk kilang yang juga menjual dulang pejal, kerana mesin boleh berjalan dengan penekan berhenti. Kosnya satu penekan tambahan dan lantai lebih panjang. Tebukan berputar paling laju daripada ketiga-tiganya dan paling tidak fleksibel, jadi ia milik kilang yang menggunakan satu corak bertahun-tahun.

Parameter teknikal

Angka di bawah menerangkan barisan pengeluaran dulang kabel berlubang standard kami. Anggap ia titik permulaan, bukan produk siap.

Item	Unit	Nilai
Kekuatan hasil gegelung	MPa	235 hingga 400
Ketebalan gegelung	mm	0.6 hingga 2.0
Lebar jalur	mm	100 hingga 1100
Lebar dulang	mm	50 hingga 600
Tinggi sisi dulang	mm	50 hingga 100
Kelajuan talian	m/min	10 hingga 15
Stesen pembentukan	sets	22
Diameter syaf	mm	85
Bahan penggelek		GCr15, dikeraskan pada HRC 58 hingga 62
Pemacu utama	kW	30, motor penyongsang dengan pengurang ZQ500
Penekan tebuk	t	110, 60 hingga 90 lejang seminit
Penyuap servo	kW	3, kelajuan jalur hingga 200 m/min
Pembuka gegelung hidraulik	t	6, diameter dalam 508 mm, luar 1200 mm
Jumlah kuasa bersambung	kW	75
Ruang lantai	m	55 x 4 x 3.5
Kawalan		PLC, skrin sentuh, kawalan panjang dengan pengekod, Panasonic atau Siemens

Barisan untuk dulang 600 mm pada 2.0 mm membawa rangka lebih berat dan penekan lebih besar daripada barisan untuk 300 mm pada 1.0 mm. Panduan kos barisan dulang kabel kami menunjukkan bagaimana setiap pilihan menggerakkan harga.

Mengapa barisan pengeluaran dulang kabel berlubang perlukan 22 stesen

Profil C pada barisan pengeluaran dulang kabel berlubang membawa empat bengkokan: dua sudut dasar dan dua flens balik. Setiap bengkokan dibahagikan kepada beberapa stesen, dan caranya ditentukan pereka gelek. Ketebalan menetapkan hadnya.

Jalur 0.6 mm menerima 25 darjah setiap stesen tanpa kesan. Jalur 2.0 mm mahu 12 hingga 15 darjah, jika tidak gentian luar melepasi titik hasil dan sudutnya retak pada bengkokan berikutnya. Peraturan itu menjelaskan mengapa satu rangka perlukan lebih banyak stesen untuk meliputi 0.6 hingga 2.0 mm berbanding 1.2 mm sahaja.

22 stesen meliputi seluruh julat. Stesen lebih sedikit menjadikan mesin lebih murah tetapi sukar di atas 1.5 mm. Lenturan balik juga meningkat dengan kekuatan hasil, jadi pembeli yang menjalankan jalur 400 MPa pada 2.0 mm harus menjangka stesen penentukuran di hujung barisan pengeluaran dulang kabel berlubang benar-benar bekerja.

Tukar lebar tanpa tukar gelek

Lebar berubah jauh lebih kerap daripada profil pada barisan pengeluaran dulang kabel berlubang. Aci teleskopik menanganinya, dan ia memisahkan kilang yang cepat memberi sebut harga daripada yang menolak kerja.

Pada aci teleskopik gelek dinding sisi menggelongsor dan berkunci pada lebar baharu, manakala gelek dasar kekal kerana dasar dulang rata pada semua lebar. Dua juruteknik menyetel semula mesin dalam 15 hingga 30 minit. Mesin lebar tetap perlukan enam hingga lapan jam untuk tukar set gelek penuh.

Melebihi tiga atau empat lebar seminggu, pertimbangkan mesin dulang kabel tukar saiz automatik, dengan kedudukan disimpan dalam PLC dan setelan dari skrin sentuh.

Keluli, salutan dan piawaian

Kebanyakan barisan pengeluaran dulang kabel berlubang menggunakan gegelung bergalvani DX51D+Z, S250GD atau S350GD. Keluli tahan karat 304 muncul di kilang makanan dan tapak pesisir, aluminium pada projek rel yang dibatasi berat.

Kekuatan hasil antara 235 dan 400 MPa mengekalkan mesin dalam keadaan selesa. Di atas 400 MPa lenturan balik meningkat, mesin perlukan kuasa lebih dan kelurusan menjadi masalah penentukuran, bukan pembentukan.

Kemasan menentukan barisan salutan pada barisan pengeluaran dulang kabel berlubang, bukan mesin pembentuk gelek. Pra-galvani Z275 sesuai untuk dalam bangunan. Galvani celup panas mengikut ISO 1461 menambah 65 mikron dan menutup tepi potong, yang penting kerana setiap lubang pada barisan pengeluaran dulang kabel berlubang ialah tepi terbuka.

Baca jadual beban dan jadual kemasan bersama. NEMA VE 1 menetapkan kelas beban untuk pasaran Amerika Syarikat dan IEC 61537 meliputi kebanyakan destinasi eksport. CSA C22.2 No. 126 terpakai di Kanada. Dulang yang lulus satu piawaian tidak automatik mematuhi piawaian lain.

Kiraan keluaran: di mana kesesakan

Kelajuan mesin ialah angka muka depan. Tetingkap penekan dan penukaran gegelung menentukan keluaran sebenar pada barisan pengeluaran dulang kabel berlubang.

Panjang dulang	Keping sejam pada 10 m/min	Pada 15 m/min	Syif 8 jam pada 12 m/min, OEE 75 peratus
2.0 m	300	450	2,160
2.5 m	240	360	1,730
3,0 m	200	300	1,440
6.0 m	100	150	720

Penekan ialah tempat pertama yang diperiksa pada mana-mana barisan pengeluaran dulang kabel berlubang. Satu lejang menebuk satu tetingkap corak, jadi meter seminit sama dengan panjang tetingkap darab lejang seminit. Pada 70 lejang seminit, tetingkap 300 mm melepaskan 21 m/min dan penekan tidak pernah menghadkan mesin. Tetingkap 100 mm hanya melepaskan 7 m/min, dan penekan menjadi siling walau apa pun nilai mesin.

Penukaran gegelung ialah had kedua. Gegelung 6 t pada 600 mm kali 0.8 mm mengandungi kira-kira 1,590 m, iaitu 133 minit pada 12 m/min. Setiap tukar mengambil 5 hingga 10 minit, jadi empat gegelung sesyif kehilangan setengah jam di pembuka gegelung. Itulah hujah untuk mandrel berganda dan pengoptimuman kelajuan barisan berbanding motor lebih besar.

Sebelum menandatangani: enam semakan

Enam soalan memisahkan barisan pengeluaran dulang kabel berlubang yang sesuai daripada yang berakhir sebagai masalah alat ganti.

Adakah lukisan menunjukkan lebar jalur untuk setiap lebar dulang, atau hanya saiz dulang?
Adakah tetingkap penekan dipadankan dengan corak lubang atau dengan rangka mesin?
Adakah mesin mempunyai cukup stesen untuk ketebalan paling berat anda?
Adakah flens balik dibentuk dalam mesin atau dipotong dan dibengkokkan dalam operasi kedua?
Piawaian mana yang diikuti jadual beban, dan adakah jadual kemasan sepadan?
Adakah tukar lebar disimpan dalam PLC atau juruteknik menyetel setiap stesen dengan tangan?
