Perfiles personalizados, fabricados en Wuxi, China

máquinas perfiladoras de perfil a medida

Una máquina perfiladora de perfiles personalizados se construye a partir de su plano de sección, no de un catálogo. El ancho desarrollado, el espesor, el patrón de taladros y la tolerancia determinan el diseño de pasadas, el juego de rodillos y el corte, así que dos líneas que parecen iguales en planta pueden diferir en cada bastidor.

Ver la gama de líneas personalizadas Envíe el plano de su perfil

Líneas a medida desde 2005. Más de 500 máquinas en más de 50 países. Certificado ISO 9001, cumplimiento CE.

Stacked custom roll formed profiles in different sections and materials

Un plano, una líneaBarandilla, bandeja de cables, montante, chapa colaborante e invernadero salen del mismo método de ingeniería, con utillaje dibujado para cada sección.

2005Fabricando líneas personalizadas

0,3 a 6,0 mmRango de espesor de material

1.500 mmAncho máximo de bobina

50+Países de exportación

ISO 9001Certificada, conforme a CE

Cómo se fabrica una línea personalizada

Entra el plano, sale el plan de pasadas

Una máquina perfiladora de perfiles personalizados empieza por la ingeniería, no por el acero. El patrón de flores se acuerda antes de mecanizar un rodillo, porque un error en el diseño de pasadas es barato en papel y caro en el taller.

Revisión del plano

Partimos de un DWG, un DXF o un croquis acotado. El ancho desarrollado, los radios de plegado y la posición de los taladros se comprueban antes de cotizar la línea.

Diseño de pasadas

El patrón de flores se dibuja bastidor a bastidor, con el retroceso elástico y el margen de plegado fijados según el grado del material y el acabado.

Utillaje

Los rodillos se mecanizan en Cr12MoV o ASTM 1045, se templan a 58 a 62 HRC y se rectifican tras el tratamiento térmico para sujetar el perfil.

Montaje y cableado

Bastidor soldado, accionamiento por reductor, armario PLC y circuito de seguridad se montan en una sola nave y después se alinean a la línea central.

Prueba de funcionamiento

La línea funciona con su bobina. Las primeras piezas se miden contra el plano y los ajustes de pasada se registran antes del embalaje.

Gama de máquinas

Seis familias que cubre una línea de perfil personalizado

Estas son las secciones que más se piden a una máquina perfiladora de perfiles personalizados. Cada tarjeta enlaza con la línea estándar de esa familia, y todas pueden ensancharse, repunzonarse o recortarse para un perfil propietario.

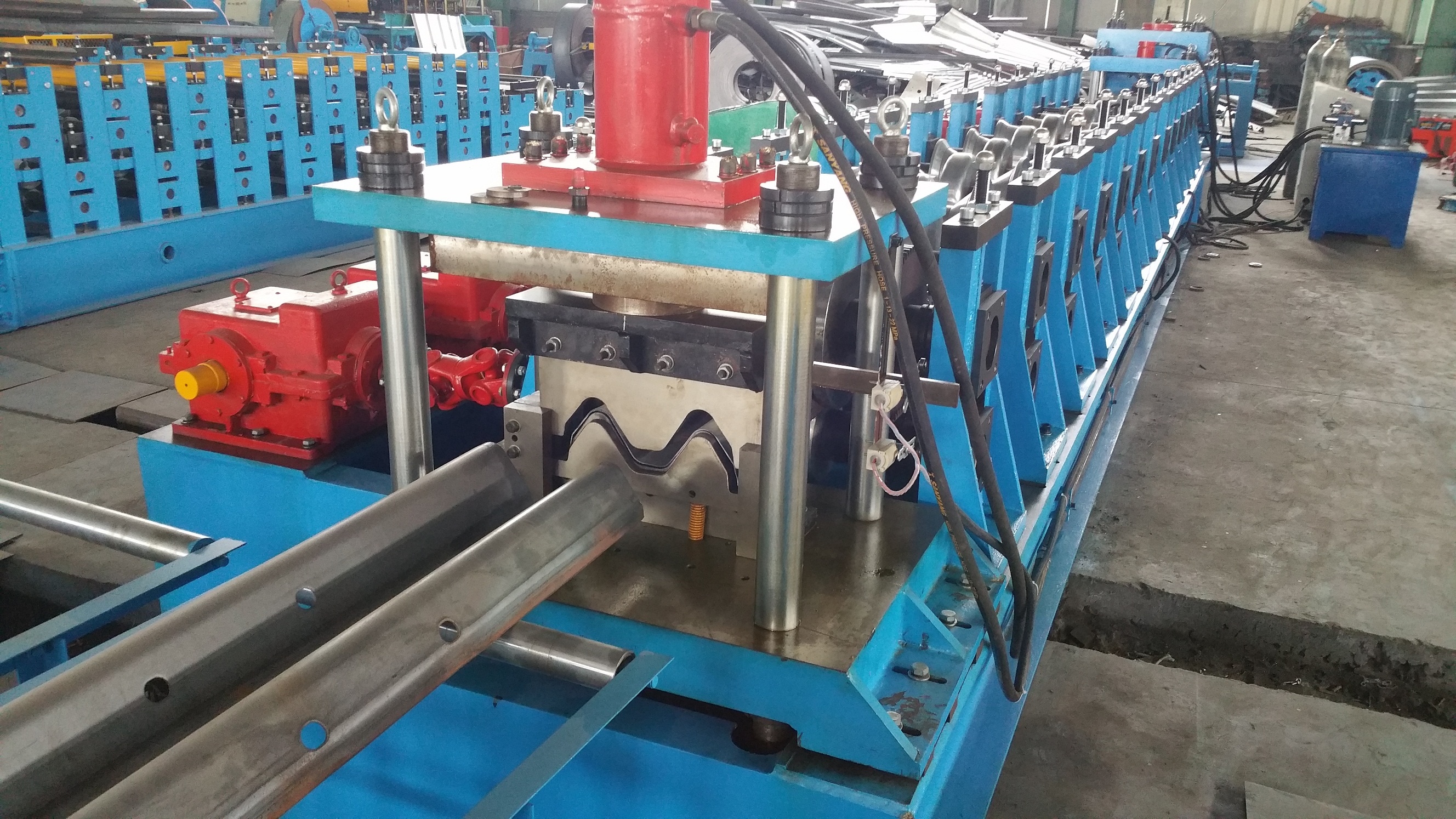

Highway guardrail roll forming line producing W beam panels

01 / Seguridad vial

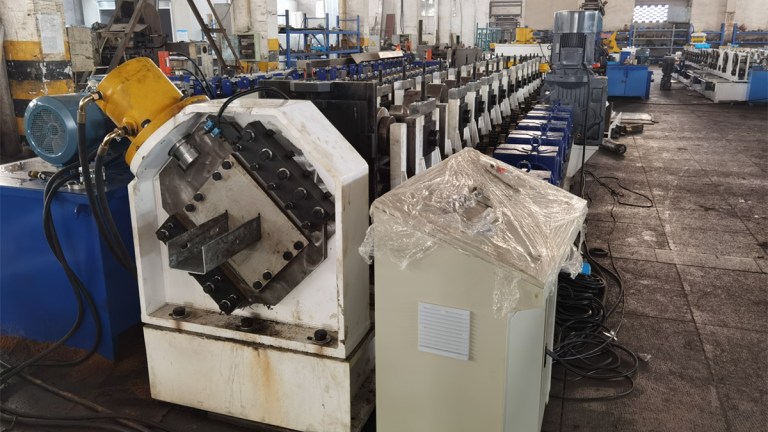

Líneas de barandilla y poste

Perfil W, Thrie beam y postes C o sigma en acero de 2,7 a 4,0 mm, punzonados según el patrón de tornillos de la norma de barrera con la que trabaje.

2,7 a 4,0 mm18 a 24 bastidores12 a 20 m/min

Perfil W Poste de barandilla

Cable tray roll forming line with punching and cutting units

02 / Gestión de cables

Bandeja de cables, carril DIN y canal

Bandeja perforada, carril top hat y canal ranurado, con patrones de taladros punzonados en línea y paredes laterales escuadradas a la base.

0,8 a 2,5 mm14 a 20 bastidores15 a 25 m/min

Bandeja perforada Carril DIN Canal strut

Stud and track roll forming line with servo puncher and cutter

03 / Placa de yeso y techo

Montante, guía y perfil de techo

Perfiles C, U y omega de 0,4 a 1,2 mm, cortados a 3 m o 6 m y apilados sin una segunda manipulación.

0,4 a 1,2 mm10 a 16 bastidores20 a 35 m/min

Montante de acero Perfil de techo

Steel floor deck roll forming line in a workshop

04 / Chapa colaborante

Chapa colaborante de forjado y B deck

Chapa colaborante de 550 MPa de límite elástico, con nervios grabados y cierres de extremo, además de B deck para el mercado estadounidense y una línea de grabado aparte.

0,8 a 2,0 mm20 a 28 bastidores10 a 18 m/min

B deck Línea de grabado

Corrugated steel silo wall panel roll forming machine

05 / Invernadero y almacenamiento

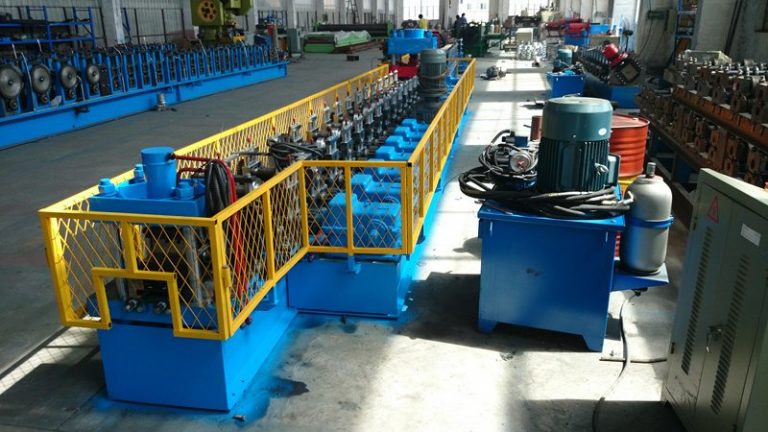

Perfiles de invernadero y silo

Perfiles de invernadero con canalón, fijaciones hat y paneles curvos de pared de silo, donde el radio y el paso de taladros vienen de la estructura.

0,5 a 2,0 mm12 a 20 bastidores10 a 20 m/min

Panel de silo

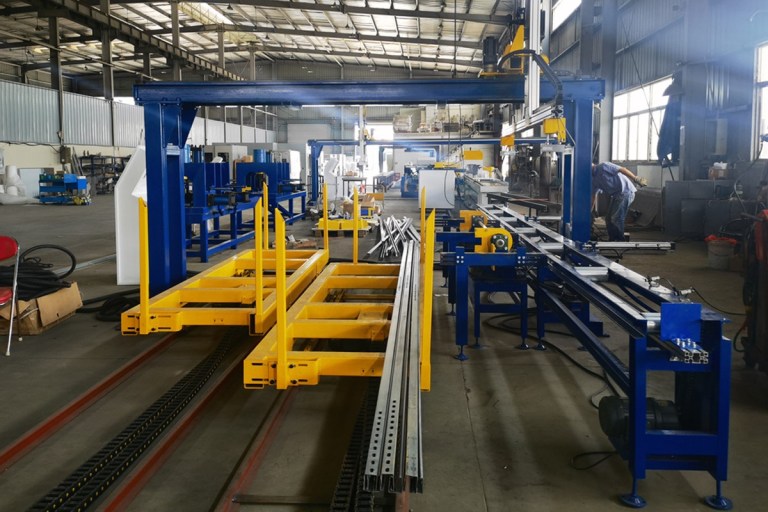

Auto stacker and packing unit on a strut channel roll forming line

06 / Salida

Apilador automático y salida de línea

Apilado, conteo y flejado al final de la línea, dimensionados para la sección, de modo que una línea de dos operarios cubre un turno sin un tercero.

Conteo por paqueteLongitudes de 1 a 6 mContado por PLC

Tabla de andamio

Las secciones fuera de estas seis familias son lo normal, no la excepción. Una máquina perfiladora de perfiles personalizados puede fabricarse para una sola pieza propietaria, y una línea que debe cambiar de sección durante la semana se cotiza con cassettes de cambio rápido o con ajuste motorizado de ancho.

Configuración de la línea

Para qué se construye una línea personalizada

Rangos de planificación de una máquina perfiladora de perfiles personalizados. Primero se cotizan el plano de sección y la tolerancia, después el ancho de bobina, el contenido de punzonado y el objetivo de producción.

Tipos de sección	Perfiles abiertos, tubos cerrados, secciones hat, C, Z, U, sigma, caja y chapa colaborante
Ancho desarrollado	60 a 1.500 mm, fijado por el ancho desarrollado de la sección
Material	Galvanizado, prepintado, inoxidable, aluminio, cobre y acero corten
Espesor del material	0,3 a 6,0 mm, con 550 MPa de límite elástico en chapa colaborante y barandilla
Estaciones de conformado	8 a 30, accionados por reductor y árbol cardán
Diámetro de eje	45 a 95 mm, fijado por el espesor y la carga del rodillo
Velocidad de línea	5 a 40 m/min, fijado por el ciclo de punzonado y corte más que por los rodillos
Tolerancia	Más o menos 0,3 mm en ancho de sección, más o menos 0,5 mm en posición de taladro
Punzonado	Prensa hidráulica con matrices fijas, o punzonadora servo con posiciones programables
Corte	Cortador posterior, cizalla volante o sierra volante, con encoder de longitud en la línea
Control	PLC Siemens o Delta con HMI, variador y contador de lotes
Suministro eléctrico	380 V 50 Hz trifásica, o 415 V, 440 V y 480 V según el destino

RodillosCr12MoV o ASTM 1045, templados a 58 a 62 HRC, rectificados tras el tratamiento térmico y cromados en bobina pintada.
AccionamientoUn reductor por bastidor con árboles cardán, o cadena en perfiles ligeros, dimensionado para la sección más pesada de la lista.
BastidorBase de acero soldado en perfil H 350 o 400, con cara mecanizada para los bastidores y una nave aparte para la prensa.
OpcionesCassettes de cambio rápido, ajuste motorizado de ancho, rodillos de grabado, apilador automático y monitorización remota.
SeguridadResguardos según CE, paro de emergencia en cada extremo de la línea y seccionador bloqueable en el armario.
RepuestosUn juego de rodamientos de repuesto, un inserto de punzón templado y una tabla de ajuste de rodillos se envían con la máquina.

Factores de coste

Cuatro factores que mueven el precio

Dos presupuestos para la misma sección pueden diferir en un factor de tres. Estas son las cuatro decisiones que explican la diferencia, y las que hay que cerrar antes de pedir una máquina perfiladora de perfiles personalizados.

Diseño de pasadas y bastidores

En una máquina perfiladora de perfiles personalizados una sección hat sencilla necesita 8 a 10 bastidores, mientras que un perfil de chapa colaborante con rigidizadores necesita 24 o más. Cada bastidor es un par de rodillos, un eje, un soporte de rodamientos y un motor.

Espesor y tamaño de eje

Un poste de barandilla de 6,0 mm necesita ejes de 95 mm y un bastidor más pesado que un perfil de techo de 0,5 mm. El peso del acero escala en la base, el accionamiento y el desbobinador.

Contenido de punzonado y muescas

Una punzonadora servo que se desplaza entre cuatro posiciones cuesta más que una matriz fija, y elimina el cambio de formato cuando el patrón de taladros cambia con la referencia de la pieza.

Automatización y manipulación

Un alimentador servo, un apilador automático y una mesa de embalaje añaden un 15 a 30 por ciento y liberan uno o dos operarios, que en una máquina perfiladora de perfiles personalizados suele ser todo el caso de amortización.

Antes de pedir

Cinco datos que necesitamos para cotizar

Una máquina perfiladora de perfiles personalizados se cotiza desde la sección, no desde una lista de precios. Envíe estos cinco datos y la respuesta es un plan de bastidores, una propuesta de utillaje y un precio firme en lugar de un rango.

Plano de secciónUn DWG, DXF o un PDF acotado con radios, ángulos y el ancho desarrollado marcado.
Material y gradoGalvanizado, prepintado, inoxidable, aluminio o cobre, con el límite elástico para chapa colaborante y barandilla.
Rango de espesorTodo el rango que la línea debe correr, no solo el calibre nominal, porque los ejes y las luces de rodillos se dimensionan para la pasada más pesada.
Tolerancia y acabadoCaras vistas, tolerancia de posición de taladros y cualquier marcado o grabado que deba caer en un punto fijo.
Producción y bobinaPiezas por turno, paquete o longitud, diámetro interior y peso de bobina, que fijan el desbobinador y la salida.

Flying saw cutting a roll formed strut channel to length

Las secciones se perfilan con bobina EN 10346 o ASTM A653, y las líneas para la UE llegan con documentación CE según lasreglas de marcado CE de la UE. Para el Reino Unido el mismo expediente se documenta según UKCA a través de laguía UKCA de GOV.UK.

Fabricación y prueba

Cada línea funciona antes de salir

Una máquina perfiladora de perfiles personalizados se juzga por la primera pieza, no por el folleto. Cada línea se monta, se cablea y se prueba en nuestro taller con la bobina del cliente, y después se mide contra el plano.

Patrón de flores y retroceso elástico

El diseño de pasadas de una máquina perfiladora de perfiles personalizados se simula antes de cortar los rodillos, con el retroceso elástico y el margen de plegado tomados del grado. El material ya conformado no se puede volver a ajustar sin dejar marcas.

Verificación de la primera pieza

Ancho, altura, ángulo, posición de taladros y longitud de corte se miden en las diez primeras piezas y se registran. El informe se envía con la máquina.

Documentación y formación

Las tablas de ajuste de rodillos, la lista de repuestos y el plan de punzonado llegan con la línea. El soporte remoto y la puesta en marcha en planta se cotizan como opciones.

Preguntas

Preguntas frecuentes sobre la máquina perfiladora de perfiles personalizados

Lo que preguntan los compradores antes de cotizar una línea personalizada, respondido en términos claros.

¿Qué es una máquina perfiladora de perfiles personalizados?

Una máquina perfiladora de perfiles personalizados es una línea construida para una sección que ninguna máquina estándar cubre. El utillaje, el diseño de pasadas y el corte se dibujan a partir del plano de sección del cliente, así que la máquina conforma ese perfil y su rango de tamaños, no una forma de catálogo.

¿Se puede fabricar una línea a partir de una muestra en lugar de un plano?

Sí. Una máquina perfiladora de perfiles personalizados puede fabricarse a partir de una muestra: la medimos, reconstruimos la sección como plano y comprobamos el ancho desarrollado antes de cotizar. Una muestra física suele ser la vía más rápida cuando el plano original se perdió o la pieza es una copia de un perfil de la competencia.

¿Cuántos bastidores necesita un perfil personalizado?

Como regla, dos pasadas por plegado más dos pasadas de acabado, así que una sección hat queda en 8 a 10 bastidores y una chapa colaborante con rigidizadores en 24 o más. El número final sale del patrón de flores, no de la regla empírica.

¿Qué tolerancia puede mantener una máquina perfiladora de perfiles personalizados?

Más o menos 0,3 mm en ancho de sección y más o menos 0,5 mm en posición de taladro son normales en una línea bien ajustada. Se pueden conseguir tolerancias más estrechas en chapa fina, y la tolerancia de corte la fija el tipo de cizalla, no los rodillos.

¿Qué materiales y espesores puede correr?

Galvanizado, prepintado, inoxidable, aluminio, cobre y acero corten de 0,3 a 6,0 mm. Una máquina perfiladora de perfiles personalizados construida para revestimiento de 0,3 mm no puede correr barandilla de 6,0 mm, así que el rango de espesor se fija en la fase de cotización.

¿Cuánto tarda un proyecto personalizado?

En una máquina perfiladora de perfiles personalizados, la revisión del plano lleva 3 a 5 días, el diseño de pasadas y los planos de utillaje 2 a 3 semanas, y la fabricación 45 a 70 días tras la aprobación y el anticipo. El flete marítimo añade 20 a 40 días y la puesta en marcha en planta se programa tras la llegada.

¿Cuánto cuesta una máquina perfiladora de perfiles personalizados?

Una línea sencilla de 10 a 12 bastidores empieza cerca de 40.000 USD. Una línea con punzonado servo, cizalla volante y apilador automático queda entre 60.000 y 120.000 USD, y las líneas pesadas de barandilla o chapa colaborante con 24 bastidores y ejes de 95 mm superan esa cifra.

Envíe el plano del perfil y reciba un plan de pasadas

Comparta el plano de sección, el material, el rango de espesor, la tolerancia y el objetivo de producción. Ingeniería responde con un plan de bastidores, una propuesta de juego de rodillos y una configuración de máquina perfiladora de perfiles personalizados que encaja con su pieza.
