Máquina de Roll Forming de silo de acero para grano

La máquina de Roll Forming de silo de acero es para producir paneles de pared de silo que son corrugados y curvados. Believe Industry tiene una gama completa de máquinas para silos de acero.

Un silo de acero es una estructura para almacenar materiales a granel. Los silos de acero se usan en agricultura para almacenar grano o forraje fermentado conocido como ensilaje.

Believe Industry Company tiene toda una gama de máquinas de roll forming para silo de acero. Tales como máquina de Roll Forming de panel de pared corrugado de silo de acero para grano, máquina de Roll Forming de poste de silo de acero.

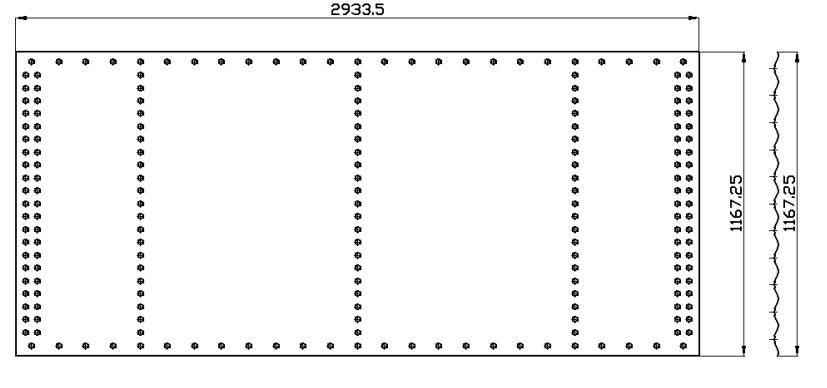

Dibujo de perfil del panel de pared corrugada del silo de acero

Dibujo de silo de acero

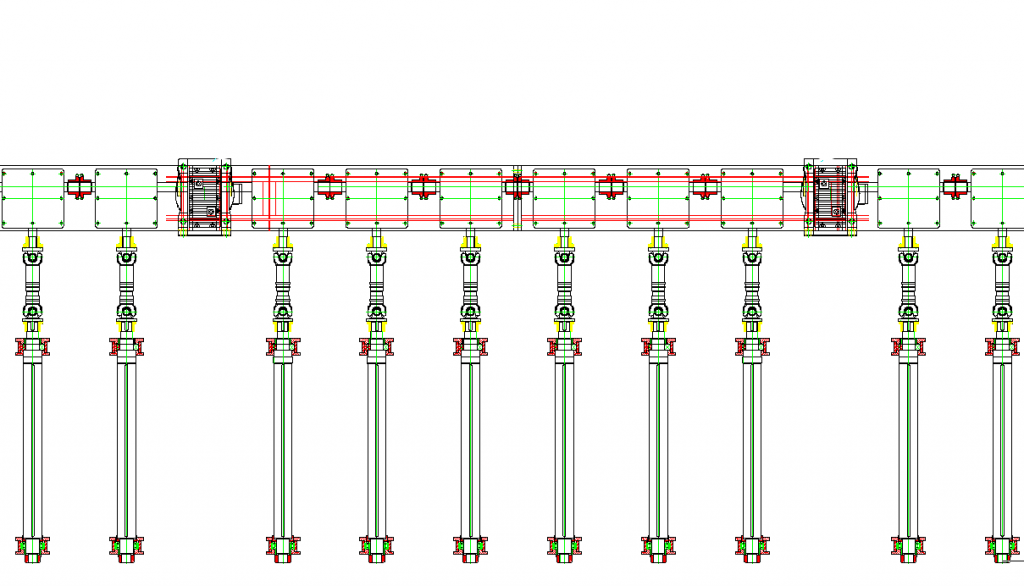

Disposición de la máquina formadora de rollos de silos de acero

Disposición de la máquina de Roll Forming de silo de acero
Uncoiling- Feeding and Guiding- Pre-cutting- Roll Forming- Punching Holes- Curving- Cutting

Componentes de la máquina y parámetros técnicos

Desenrollador hidráulico de doble bisel

  1. Diseño de doble bisel izquierdo y derecho, centrado automático.
  2. Aflojado y apretado hidráulico, desenrollado eléctrico
  3. Cabeza de presión para presionar el diámetro exterior de la bobina, en caso de aflojamiento de la bobina
  4. Carro de bobina hidráulico arriba y abajo, fácil de cambiar bobinas
  5. D.I. de la bobina: 508mm-610mm, D.E:1500mm
  6. Capacidad máxima: 15Ton
  7. Potencia hidráulica: 3KW
  8. Potencia de desenrollado: 5.5KW, potencia de movimiento del carro: 3KW
desenrolladora de doble bisel

Dispositivo de alimentación y guía

  1. Centro ajustable de los rodillos de conformado y de longitud suficiente para prevenir el movimiento lateral de la tira al entrar al dispositivo de nivelación
  2. Tipo de alimentación: ajustable
  3. Rango de ancho de alimentación:800-1250mm
  4. Rodillo de entrada y guía: el diámetro es ￠65mm, el material es 40CR, HRC48-52° superficie con cromo
  5. Rodillo nivelador: arriba son 2 rodillos, abajo son 3 estaciones
  6. Material del rodillo nivelador: 40CR tratamiento térmico dureza 48-52 HRC.
  7. Diámetro de los rodillos niveladores: 120mm
  8. Potencia del motor: 11 KW
Dispositivo de alimentación y guía

Dispositivo de precorte

  1. Ancho de corte: no mayor a 1250mm*2mm
  2. Estructura tipo pórtico, corte hidráulico
  3. Potencia hidráulica: 5.5KW
  4. Material del dado de corte: CR12
Dispositivo de precorte

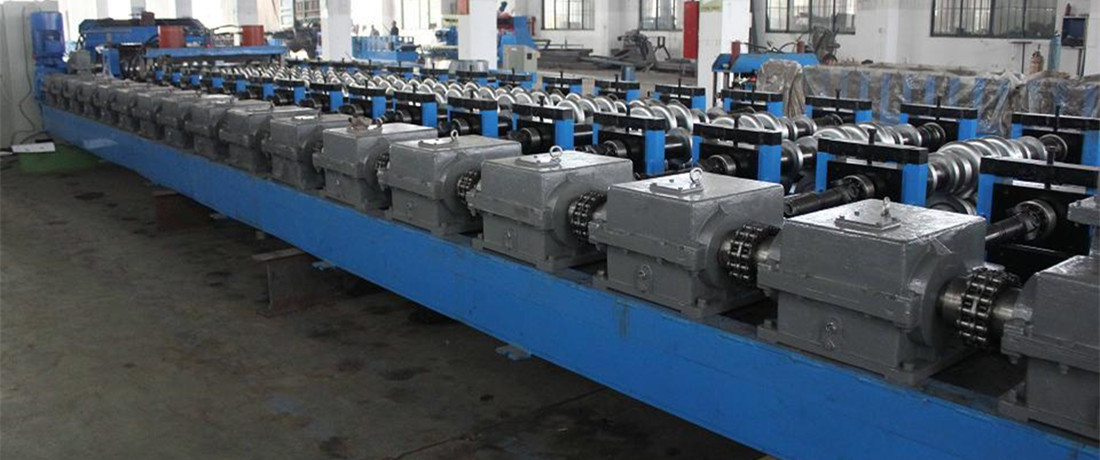

Máquina formadora de rodillos para silos de acero

  1. La estructura de la máquina adopta bastidores de fundición de hierro, más resistente
  2. Rango de espesor: 1.0-2.0mm
  3. Estación de rodillos: 18 -20
  4. Material del rodillo: GCR15 superficie cromada con dureza 58-62 grados, CNC,
  5. Diámetro del eje: ￠100mm, 40 CR templado
  6. Potencia del motor principal: 45KW, marca famosa de China: Haitian
  7. Transmisión: caja de engranajes, junta universal.
  8. Caja de reducción principal: adopta la serie K
  9. El bastidor base de la máquina adopta soldadura de viga H de acero
  10. Para evitar accidentes, todas las partes de accionamiento adoptan cubierta de protección
molino de roll forming de silo de acero

Dispositivo de perforación de agujeros

  1. Estructura tipo pórtico, fácil ajustar el ancho, fácil ajustar la posición de los agujeros y reemplazar el dado
  2. Basado en el dibujo de perforación proporcionado por el cliente, esta máquina necesita adoptar dos unidades de sistema de perforación hidráulica
  3. Las perforadoras se conectarán a una sola unidad hidráulica con tanque, motor, bomba, válvulas de control de presión, manómetros, válvulas solenoides, mangueras hidráulicas, todo diseñado para operar de forma segura a la presión de operación
    requerida; también para facilitar el cambio de O-ring deben ser de tamaño estándar, también considerar una unidad de enfriamiento adecuada
  4. Los dados serán SKH51 o DC53, HRC 58-62
  5. Toda la operación de perforación debe ser automatizada y controlada por un programa instalado en la PC que se encuentra en la consola del operador.
  6. 6 piezas de bombas, el diámetro es 280mm
  7. Mientras el molde de perforación superior (cabeza) esté en la posición superior, el dispositivo se bloqueará automáticamente, en caso de que el molde baje.
  8. Adopta dispositivo de perforación de agujeros completo, 2 pasos, primero lado, luego medio
  9. El dispositivo de perforación también es adecuado para dispositivo de 1000mm, fácil de ajustar
perforación de agujeros de roll forming de silo de acero

Dispositivo de curvado en línea

  1. Adopta estructura mecánica horizontal de 4 rodillos
  2. Curvado continuo en línea, para evitar que los extremos de la lámina corrugada queden perfectos
  3. Radio de curvado: no menor a 0.95m
  4. Radio de ajuste: ajuste automático por sistema controlado por PLC, potencia del servo motor: 2.2KW
  5. La máquina de silo de acero también puede adoptar dispositivo de curvado separado para reducir los costos totales.
máquina de curvado de roll former de silo de acero

Dispositivo de corte hidráulico

  1. Tipo de corte: hidráulico, conectado con la unidad hidráulica de perforación
  2. Material de la cuchilla: Cr12 con tratamiento térmico 58-62
  3. Medición de longitud: medición de longitud por encoder automático, marca: Omron
  4. Tolerancia de longitud: +/- 1.5mm por pieza de producto final
  5. El corte será sincrónico con el movimiento del primer agujero de perforación
  6. El ángulo de inclinación de corte puede ajustarse según la curvatura
dispositivo de corte de máquina de silo de acero

Mesa de recolección

Diseñado para recoger las láminas corrugadas curvadas después del corte de la máquina de Roll Forming de silo de acero.

Mesa de recolección de máquina de roll forming de silo de acero

En resumen, la demanda de soluciones de almacenamiento de grano confiables y económicas hace que la máquina de roll forming de silo de acero sea un activo indispensable en la agricultura y construcción modernas. Hemos explorado la ingeniería de precisión y la eficiencia automatizada que estas máquinas aportan al proceso de fabricación, asegurando silos de alta calidad y durables listos para resistir los elementos. Elegir la máquina de roll forming de silo de acero correcta es crucial para optimizar el uso de materiales, reducir costos laborales y lograr los ciclos de producción rápidos necesarios en el mercado global de hoy.

En Beli RollForming, nos comprometemos a ser su socio de confianza, proporcionando tecnología de roll forming avanzada que garantiza tanto el rendimiento como la longevidad para su línea de fabricación de silos. Invierta en una máquina de roll forming de silo de acero de calidad hoy para asegurar sus soluciones de almacenamiento a futuro y su ventaja competitiva. Contáctenos hoy para obtener una cotización gratuita.
