Tahıl Deposu Çelik Silo Roll Forming Machine

Çelik Silo Roll Forming Machine, oluklu ve eğrilmiş silo duvar panelleri üretmek içindir. Believe Industry'in çelik silolar için geniş bir makine yelpazesi vardır.

Çelik silo, dökme malzemeleri depolamak için bir yapıdır. Çelik silolar, tahıl veya silaj olarak bilinen fermantasyonlu yem depolamak için tarımda kullanılır.

Believe Industry Company'in Çelik Silo için tüm roll forming machines yelpazesi vardır. Örneğin Tahıl Çelik Silo Oluklu Duvar Paneli Roll Forming Machine, Çelik Silo Direk Roll Forming Machine.

Çelik Silo Oluklu Duvar Paneli Profil Çizimi

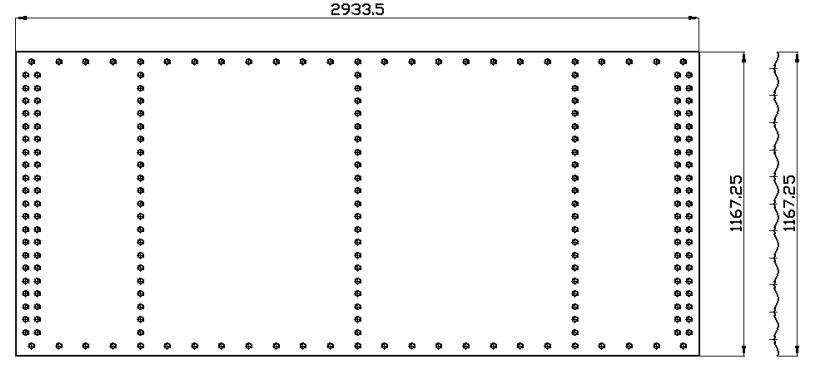

Çelik Silo Çizimi

Çelik Silo Rulo Şekillendirme Makinesinin Yerleşim Planı

Çelik Silo Roll Forming Machine düzeni
Bobin Açma, Besleme ve Yönlendirme, Ön Kesim, Rulo Formlama, Delik Açma, Eğme, Kesim

Makine Bileşenleri ve Teknik Parametreler

Çift Konik Tip Hidrolik Bobin Açıcı

  1. Sol ve sağ çift eğim tipi tasarım, otomatik merkezleme.
  2. Hidrolik gevşetme ve sıkma, elektrikli bobin açma
  3. Bobinin dış çapına basınç uygulamak için basınç başlığı, bobinin gevşemesi durumunda
  4. Hidrolik yukarı ve aşağı bobin arabası, bobinleri değiştirmek kolay
  5. Bobinin I.D: 508mm-610mm, O.D:1500mm
  6. Maksimum kapasite: 15Ton
  7. Hidrolik güç: 3KW
  8. Bobin Açma Gücü: 5.5KW, Araç Hareket Gücü: 3KW
çift eğimli bobin açıcı

Besleme ve Yönlendirme Cihazı

  1. Formlama merdanelerinin ayarlanabilir merkezi ve şeridin düzeltme cihazına girişinde yana hareketini önlemek için yeterli uzunluk
  2. Besleme tipi: Ayarlanabilir
  3. Besleme genişlik aralığı:800-1250mm
  4. Giriş ve yönlendirme merdaneleri: Çapı ￠65mm, malzeme 40CR, HRC48-52° krom kaplı yüzey
  5. Düzeltme merdaneleri: Üstte 2 merdane, altta 3 istasyon
  6. Düzeltme merdane malzemesi:40CR ısıl işlem sertliği 48-52 HRC.
  7. Düzeltme merdaneleri çapı: 120mm
  8. Motor Gücü: 11 KW
Besleme ve Yönlendirme Cihazı

Ön Kesme Cihazı

  1. Kesim Genişliği: 1250mm*2mm'den fazla değil
  2. Portal tipi yapı, hidrolik kesim
  3. Hidrolik güç: 5.5KW
  4. Kesim kalıbı malzemesi: CR12
Ön kesme cihazı

Çelik Silo Makinesi Rulo Şekillendirme Değirmeni

  1. Makine yapısı dökme demir stantlar kullanır, daha sağlam
  2. Kalınlık aralığı: 1.0-2.0mm
  3. Rulo istasyonu: 18 -20
  4. Rulo malzemesi:GCR15 krom kaplı yüzey, sertlik 58-62 derece ,CNC,
  5. Mil çapı: ￠100mm, 40 CR sertleştirilmiş
  6. Ana motor gücü: 45KW, Çin ünlü markası: Haitian
  7. Aktarım: Dişli kutusu, evrensel mafsal.
  8. Ana redüktör kutusu: K serisi kullanılır
  9. Makine taban çerçevesi H beam kaynaklı çelik kullanır
  10. Kazaları önlemek için tüm tahrik parçaları koruyucu kapak kullanır.
çelik silo roll forming hattı

Delik Açma Cihazı

  1. Portal yapı, genişliği ayarlamak kolay, delik konumunu ayarlamak ve kalıbı değiştirmek kolay
  2. Müşterinin sağladığı delme çizimine dayanarak, bu makine iki üniteli hidrolik delme sistemi kullanmalıdır
  3. Zımbalar, tank, motor, pompa, basınç kontrol valfleri, basınç göstergeleri, solenoid valfler, hidrolik hortumlar içeren tek bir hidrolik üniteye bağlanacaktır, tümü gerekli çalışma
    basıncında güvenle çalışacak şekilde tasarlanmıştır; ayrıca O-ring değişimini kolaylaştırmak için standart boyutta olmalı ve uygun bir soğutma ünitesi de göz önünde bulundurulmalıdır.
  4. Kalıplar SKH51 veya DC53 olacaktır, HRC 58-62
  5. Tüm delme işlemi otomatik olmalı ve operatör konsolunda bulunan PC'ye yüklenmiş bir program tarafından kontrol edilmelidir.
  6. 6 adet pompa, çapı 280mm
  7. Üst delme kalıbı (baş) üst konumdayken, kalıp aşağı inmesin diye cihaz otomatik olarak kilitlenir.
  8. Tüm delik açma cihazı kullanılır, 2 adım, önce kenar sonra orta.
  9. Delme cihazı ayrıca 1000mm cihaza da uygundur, ayarlaması kolay
çelik silo roll forming delik delme

Çevrimiçi Eğme Cihazı

  1. 4 merdaneli mekanik yatay tip yapı kullanılır.
  2. Çevrimiçi sürekli eğme, oluklu sacın uçlarının kusursuz olması için
  3. Eğme yarıçapı: 0.95m'den az değil
  4. Yarıçap ayarı: PLC kontrollü sistem tarafından otomatik ayar, servo motor sürücü gücü: 2.2KW
  5. Çelik Silo Makinesi ayrıca toplam maliyetleri düşürmek için ayrı bir eğme cihazı kullanabilir.
çelik silo roll former eğme makinesi

Hidrolik Kesim Cihazı

  1. Kesim tipi: Hidrolik, delme hidrolik ünitesine bağlanır
  2. Bıçak malzemesi:Cr12, ısıl işlemli 58-62
  3. Uzunluk ölçümü: Otomatik enkoder uzunluk ölçümü, marka: Omron
  4. Uzunluk toleransı: bitmiş ürün parça başına +/- 1.5mm
  5. Kesim, ilk delik delme hareketi ile senkronize olacaktır
  6. Kesme eğim açısı, eğriliğe göre ayarlanabilir
çelik silo makinesi kesim cihazı

Toplama Masası

Çelik Silo Roll Forming Machine'den kesildikten sonra eğrilmiş oluklu sacları toplamak için tasarlanmıştır.

Çelik silo roll forming machine toplama masası

Özetle, güvenilir ve maliyet etkin tahıl depolama çözümlerine olan talep, steel silo roll forming machine'i modern tarım ve inşaatta vazgeçilmez bir varlık haline getirmektedir. Bu makinelerin üretim sürecine kazandırdığı hassas mühendislik ve otomatik verimliliği inceledik, böylece yüksek kaliteli, dayanıklı ve dış etkenlere dayanıklı silolar sağlanmaktadır. Doğru steel silo roll forming machine seçimi, malzeme kullanımını optimize etmek, işçilik maliyetlerini düşürmek ve günümüz küresel pazarında gerekli hızlı üretim döngülerine ulaşmak için çok önemlidir.

Beli RollForming olarak, silo üretim hattınız için hem performansı hem de uzun ömürlülüğü garanti eden gelişmiş roll forming teknolojisi sunarak güvenilir ortağınız olmayı taahhüt ediyoruz. Kaliteli bir steel silo roll forming machine'e yatırım yaparak depolama çözümlerinizi geleceğe hazırlayın ve rekabet avantajınızı güvence altına alın. Bugün ücretsiz teklif almak için bizimle iletişime geçin.
