Máquina perfiladora de poste de guardarraíl

Respuesta breve: Una máquina perfiladora de postes de barandilla convierte bobina de acero galvanizado en los postes que sostienen una barrera de viga W, de triple onda o de cable. Perfora los agujeros de los pernos, conforma el perfil sigma, U o C, endereza el poste y lo corta a medida en una sola pasada. Las líneas para este trabajo llevan de 12 a 18 estaciones de conformado, trabajan bobina de 3,0 a 5,0 mm y mantienen de 8 a 12 m/min, con punzonado hidráulico antes del tren de rodillos.

Qué fabrica una máquina perfiladora de postes de barandilla

Una barandilla es un sistema, no un panel. La viga recibe el impacto y reparte la carga. El poste lleva esa carga al suelo. Sin el poste, la viga es un trozo largo de acero perfilado tirado en el arcén.

Por eso la sección del poste importa tanto como la de la viga, y por eso una máquina perfiladora de postes de barandilla se define con cuatro datos: forma de la sección, espesor del acero, patrón de agujeros y longitud de corte. Un patrón de agujeros equivocado y los pernos no pasan en la unión. Una tolerancia de sección equivocada y el separador no asienta.

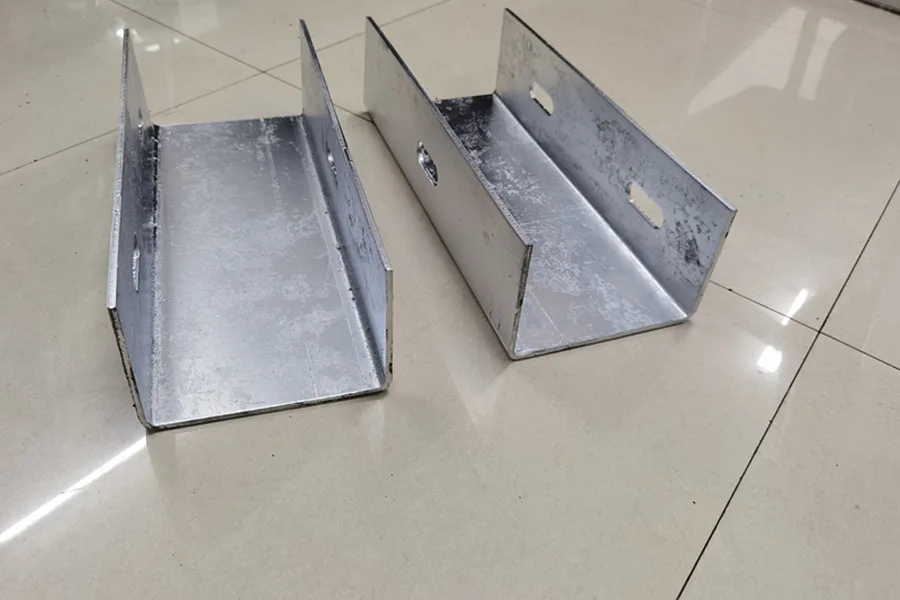

Cuatro familias de postes cubren casi todas las licitaciones. Una línea suele hacer las cuatro con un cambio de rodillos, y por eso los compradores piden casetes en lugar de un tren dedicado.

La última fila evita discusiones. Un perfil W laminado en caliente se compra a un tren y solo necesita corte, punzonado y a veces un extremo abombado. Una línea de conformado no lo hace. Quien promete un poste W perfilado está ofreciendo otra solución, más ligera.

Para máquinas perfiladoras de perfil a medida , el plano de la sección decide todo lo demás: el ancho de bobina con recorte, el número de pases, el diámetro de rodillo y la forma de la cuchilla de corte.

Dónde encaja el poste en un sistema de barandilla

Una barandilla de carretera es una barrera pasiva. Mantiene los vehículos dentro de la calzada. En el impacto frena el vehículo, lo redirige con un ángulo de salida controlado y lo aleja de árboles, taludes y tráfico contrario. La misma línea de acero hace visible el borde de la vía de noche, algo que importa en carreteras rurales sin iluminación.

Cada pieza del sistema tiene una función. La viga absorbe y reparte el impacto. El separador mantiene la viga apartada del poste para que el poste no rompa la viga. El poste transmite la carga al terreno. El terminal en cola de pez de cada extremo baja la viga para que un vehículo no la empale.

Believe Industry fabrica las dos líneas, así que el poste y la viga pueden casarse en el paso de los agujeros antes de cortar ninguna máquina. Esa es la parte que los compradores lamentan saltarse, porque un error de 3 mm en el agujero del poste aparece en obra como un perno que no entra.

Los antecedentes de la barrera en sí, incluidos los niveles de contención de viga W y triple onda, están en qué es una barandilla de carretera y cómo funciona.

Qué hay en la línea de postes

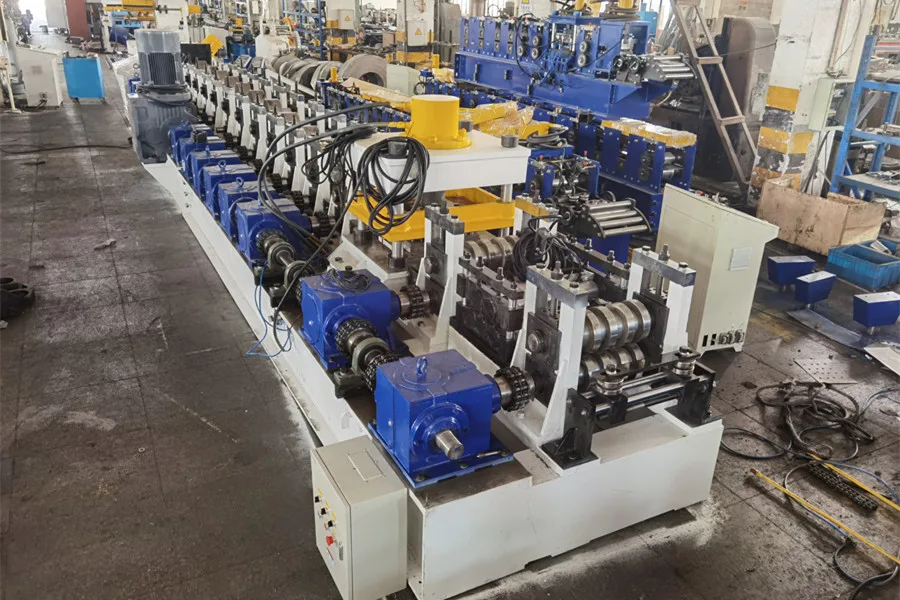

Una máquina perfiladora de postes de barandilla es una línea corta para los estándares del acero estructural. La mayoría de las instalaciones miden de 22 a 30 m del desenrollador a la mesa de recogida, y trabajan uno o dos turnos, no tres.

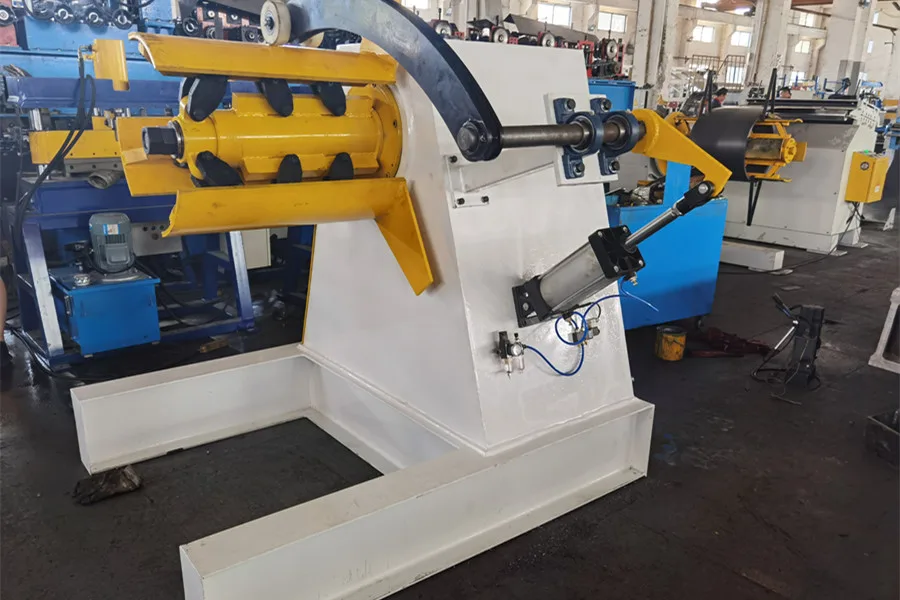

• Desenrollador: 7 t hidráulico, expansión hidráulica con desenrollado eléctrico, motor de desenrollado de 5,5 kW, motor hidráulico de 4 kW, brazo prensor sobre la bobina.
• Alimentador y nivelador: 2 rodillos de alimentación motrices y 7 rodillos niveladores de 110 mm de diámetro, que eliminan la curvatura de bobina antes del primer pase.
• Punzón hidráulico: en línea antes del conformado, punzones SKD 11, patrón de agujeros fijado desde la pantalla táctil. Punzonar banda plana es más barato y más limpio que punzonar un poste acabado.

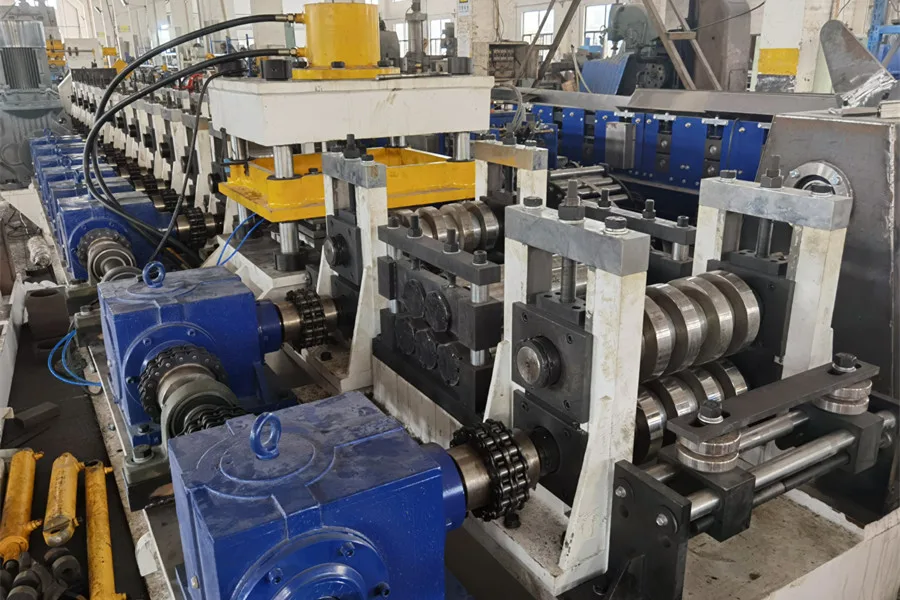

• Tren de conformado: 14 estaciones de conformado, ejes de 110 mm, rodillos CR12MoV, transmisión por caja de engranajes sobre bancadas de fundición, motor principal de 37 kW.
• Enderezador: un juego corto de rodillos tras la última estación, porque un poste de 3 m muestra 2 mm de flecha en la punta.

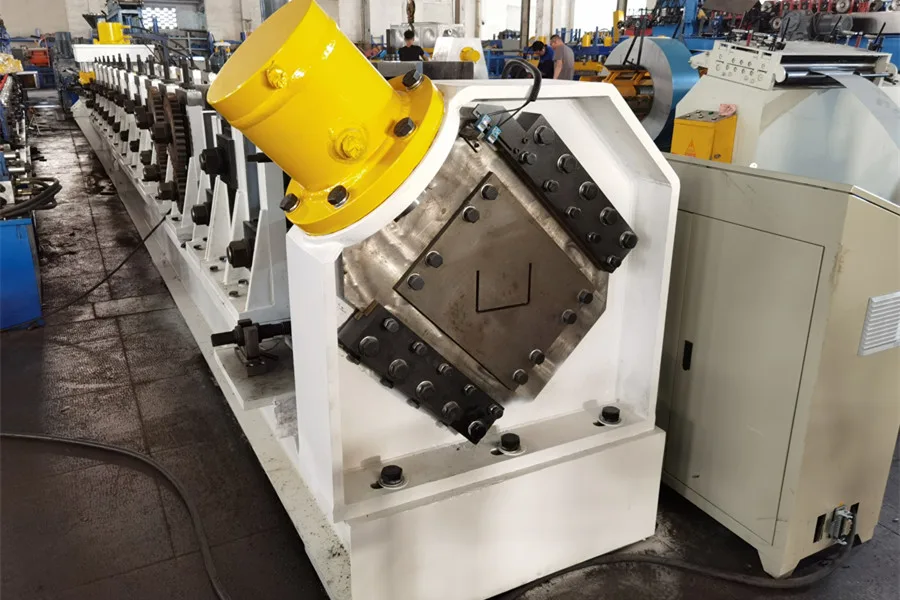

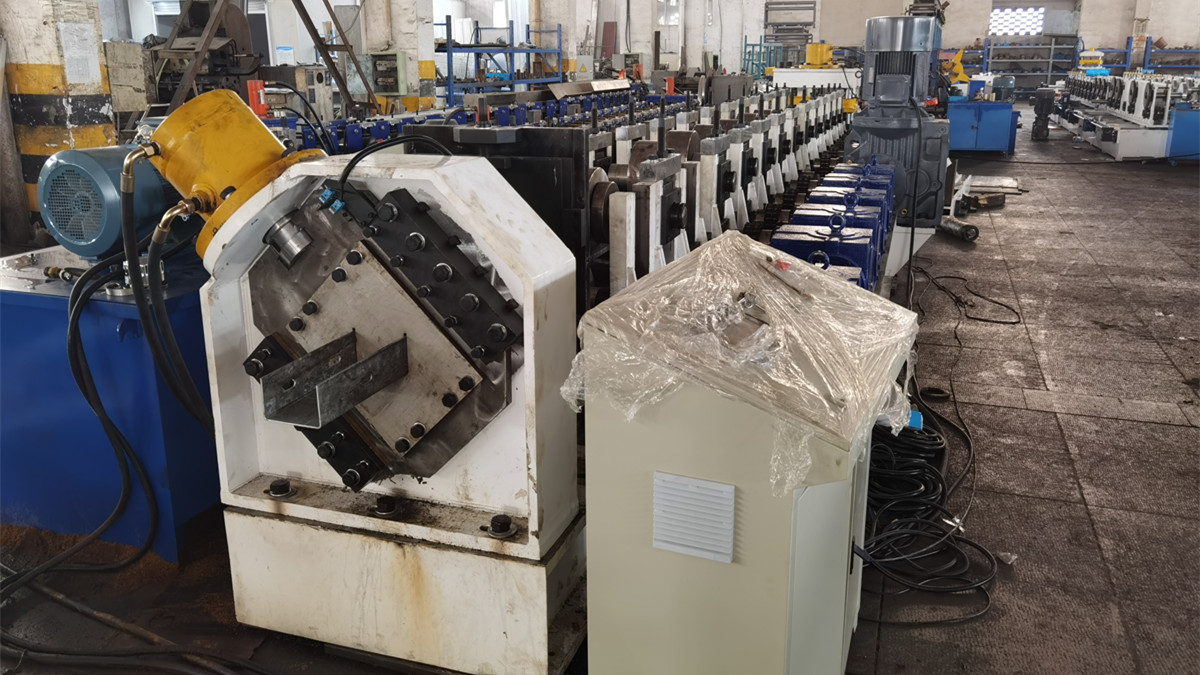

• Corte: dispositivo de corte hidráulico, sin sierra, sin rebaba en la cara de corte.
• Central hidráulica: 22 kW con acumulador y refrigeración de aceite, dimensionado para punzonar y cortar en el mismo ciclo.
• Control: PLC Siemens y pantalla táctil, inversor Yaskawa, contador de lotes y registro de fallos.
• Mesa de recogida: 6 m o 12 m, con apilador automático opcional.

El número de estaciones es donde se va el dinero en una máquina perfiladora de postes de barandilla. Cada estación extra añade un par de ejes, cuatro bloques de rodamientos, un par de engranajes y una parte de la carga del motor. También elimina un problema de recuperación elástica que los operadores pelearían con calces en cada cambio.

Un poste sigma con labios plegados necesita más pases que un U simple, porque cada labio y cada pestaña de retorno es una curvatura propia. Un poste U de 4,5 mm necesita más pases que uno de 3,0 mm, y un ancho de bobina de 480 mm necesita un bastidor más ancho que 400 mm.

Parámetros técnicos principales

Dos de esas filas deciden cómo se comporta el poste en obra. Un eje de 110 mm mantiene baja la flecha en una sección de 4,5 mm, así que el calibre se sostiene a lo largo. El enderezador hace el resto, porque un poste torcido no queda a plomo en el hincado.

Bobina, recubrimiento y las normas detrás del poste

Los postes de barandilla van enterrados, salpicados y con sal. El zinc es lo único que separa el acero del óxido rojo, así que el peso de recubrimiento de la bobina importa más que el grado del acero.

Z275 aporta 275 g/m² de zinc en las dos caras, unos 20 µm por cara. Z350 aporta unos 25 µm. Las rutas de interior van bien con Z275. Las carreteras costeras, las zonas con sal de deshielo y los proyectos de desierto con arena abrasiva pasan a Z350 o Z450 sin mucha discusión. La Asociación Americana de Galvanizadores publica las cifras de espesor de recubrimiento frente a vida útil que respaldan esa elección.

Los bordes cortados y los agujeros punzonados no llevan recubrimiento alguno. Por eso el punzón debe cizallar limpio en vez de desgarrar, y por eso el corte no debe arrastrar la banda. Un borde desgarrado se oxida primero, y se oxida dentro de la sección donde nadie mira hasta que el poste falla a nivel del suelo. SteelConstruction.info cubre el mismo modo de fallo en estructuras de acero.

En el plano, la viga se especifica normalmente según AASHTO M180 o una norma nacional equivalente, y la barrera montada se somete a ensayo de choque según MASH TL-3 en Estados Unidos o según los niveles de contención EN 1317 en Europa. Esos documentos fijan la viga, el separador y la separación entre postes. No fijan la máquina, pero una máquina que no sostiene ±0,5 mm en la sección tampoco pasará el ensayo de la unión.

Si la bobina llega con un grado o un peso de recubrimiento desconocido, lea Cómo elegir bobina de acero para perfilado antes de cortar los rodillos. Los pases se construyen para un espesor y un límite elástico, no para lo que haya en almacén.

Cómo casar la línea de postes con la línea de vigas

Casi todos los compradores tienen dos máquinas. La línea de vigas hace paneles de 3,81 m o 4 m. La línea de postes hace postes de 1,83 m o 2 m. Las dos alimentan al mismo equipo de instalación, así que la producción de una tiene que seguir el ritmo de la otra.

La aritmética es simple y es donde se equivocan los presupuestos. Un panel cada 19 segundos a 12 m/min exige dos postes en esos mismos 19 segundos, porque la separación entre postes en una viga W es de unos 2 m. Eso es un poste cada 9,5 segundos, o unos 10 m/min con cortes de 1,83 m. La línea de arriba lo hace. Una prensa de 60 t con corte manual no.

Si compra primero la línea de vigas, diga al fabricante la separación entre postes que piensa usar. La posición de los agujeros en el poste y en la viga se fija en dos máquinas distintas, y solo coinciden si ambas se dibujaron desde el mismo despiece de barrera.

El lado de las vigas se cubre en la página de la Máquina de Conformado por Rodillos para Guardarraíl Vial y en el desglose de la máquina de barandilla de viga W . Si su proyecto es de volumen bajo o un contrato de reparación, conformado en frío de barreras de choque cubre las opciones de línea más pequeñas. Hay imágenes de ambas líneas en la página de la vídeo de la máquina de barandilla y barrera de choque .

Cómo especificar su máquina de postes

Cinco respuestas cierran casi toda la especificación de una máquina perfiladora de postes de barandilla. Envíelas juntas y el presupuesto deja de ser una adivinanza:

1. El plano del poste con ancho de bobina y espesor. Una sección medida de un poste existente es la segunda mejor opción.
2. El patrón de agujeros: diámetro, paso y si hacen falta ranuras para ajustar en obra.
3. El grado del acero y el recubrimiento: Q235B, Q345B, S280GD, S350GD, Z275 o Z350.
4. El rango de longitud de corte y la tolerancia que espera el instalador. ±2 mm es normal, ±1 mm cuesta más.
5. Si la misma línea hará una segunda sección. Un cambio de casete lleva de 2 a 3 horas con dos personas, y sale más barato que una segunda máquina.

Believe Industry fabrica líneas de conformado desde 2005, con más de 80 ingenieros, más de 500 proyectos y máquinas trabajando en más de 50 países bajo ISO 9001 y CE. Los postes son una rama del trabajo; la Máquina perfiladora de postes Sigma cubre el equivalente europeo con más detalle, y la gama más amplia está en perfiles personalizados.

Preguntas frecuentes sobre las máquinas perfiladoras de postes de barandilla

P: ¿Qué hace una máquina perfiladora de postes de barandilla?
R: Desenrolla banda galvanizada, la nivela, punzona los agujeros de los pernos, conforma la sección del poste en 14 a 22 estaciones, endereza el poste y lo corta a medida. Un operador maneja la línea desde una pantalla táctil con PLC.

P: ¿Qué secciones de poste puede hacer una línea?
R: Secciones sigma, U y C de 3,0 a 5,0 mm, en anchos de bobina de 300 a 480 mm. Una segunda sección necesita un casete de rodillos o un segundo juego, no un bastidor nuevo.

P: ¿Qué espesor tiene el acero de un poste de barandilla?
R: Los postes sigma europeos y australianos suelen ir de 3,0 a 4,0 mm. Los postes U y C estadounidenses van de 3,0 a 4,5 mm. Los postes de acceso a puentes y los pesados llegan a 5,0 mm. Un perfil W6 x 8,5 laminado en caliente no se conforma: se compra con ala de 6,8 mm y solo se punzona y se corta.

Q: ¿A qué velocidad trabaja la línea?
R: De 8 a 12 m/min en un poste de 3,0 a 4,0 mm con punzonado en línea. Un poste de 1,83 m sale de la línea cada 9 a 12 segundos, lo que sigue el ritmo de una línea de vigas que hace un panel de 3,81 m cada 19 segundos.

P: ¿Necesito punzonado en línea?
R: Sí, para trabajo de barandilla. Punzonar banda plana antes de conformar es más rápido y más barato que taladrar un poste acabado, y mantiene el paso de agujeros atado a la longitud de corte en vez de a una segunda operación.

P: ¿Qué tolerancia sostiene la máquina?
R: ±0,5 mm en la sección, 1 mm por metro en rectitud y ±2 mm en longitud de corte. Más ajustado exige otro diseño de rodillos, no otro operador.

P: ¿Puede una máquina hacer postes y vigas?
R: No con los mismos rodillos. Una viga es una sección ondulada ancha y poco profunda y un poste es un canal cerrado o con labios. Dos líneas, o un bastidor con dos casetes, es la respuesta práctica.

Q: ¿Qué determina el precio?
R: Primero el ancho y el espesor de bobina, después el número de estaciones, luego el tonelaje del punzón y el tipo de corte. Una bobina de 480 mm a 5,0 mm con 22 estaciones y bastidor de punzón de 150 t cuesta aproximadamente el doble que una línea de 400 mm a 3,0 mm con 14 estaciones.

Envíe el plano de un poste a nuestro equipo de ingeniería y dimensionaremos una máquina perfiladora de postes de barandilla a partir de él, con número de estaciones, ancho de bobina y un layout de línea en lugar de una página de catálogo. Para un sistema de barrera completo, pida las líneas de postes y de vigas juntas para que los pasos de agujeros coincidan antes de fabricar ninguna de las dos máquinas.

Última actualización: 2026-11-05
Registro de cambios del artículo
2026-11-05: Página reconstruida de 306 a 2.100 palabras, con tablas de secciones de poste, estaciones, parámetros y cálculo de línea, ocho preguntas frecuentes y diez enlaces internos.
Próximos motivos de revisión
Cambian los requisitos de poste de AASHTO M180, MASH TL-3 o EN 1317
Cambian las recomendaciones de recubrimiento de zinc para rutas costeras o con sal de deshielo
Se añade una opción nueva de casete o apilador automático a la gama
