What does a guardrail post roll forming machine do?

It uncoils galvanized strip, levels it, punches the bolt holes, forms the post section over 14 to 22 stands, straightens the post and cuts it to length. One operator runs the line from a PLC touch screen.

Which post sections can one line make?

Sigma, U and C sections from 3.0 to 5.0 mm, in widths from 300 to 480 mm of coil. A second section needs a roll cassette or a second set of rolls, not a new machine frame.

How thick is guardrail post steel?

European and Australian sigma posts usually run 3.0 to 4.0 mm. US U and C posts run 3.0 to 4.5 mm. Bridge approach and heavy posts go to 5.0 mm. A hot rolled W6 x 8.5 section is not formed at all, it is bought with a 6.8 mm flange and only punched and cut.

ما هي سرعة الخط؟

8 to 12 m/min on a 3.0 to 4.0 mm post with inline punching. A 1.83 m post comes off the line every 9 to 12 seconds, which keeps pace with a beam line making a 3.81 m panel every 19 seconds.

Do I need inline punching?

Yes for guardrail work. Punching flat strip before forming is faster and cheaper than drilling a finished post, and it keeps hole pitch tied to the cut length instead of to a second operation.

What tolerance can the machine hold?

±0.5 mm on the section, 1 mm per metre on straightness and ±2 mm on cut length. Tighter than that needs a different roll design, not a different operator.

Can one machine make both posts and beams?

Not on the same rolls. A beam is a wide, shallow wave section and a post is a closed or lipped channel. Two lines, or one frame with two cassettes, is the practical answer.

What decides the price?

Coil width and thickness first, then station count, then the punch tonnage and the cut-off type. A 480 mm coil at 5.0 mm with 22 stands and a 150 t punch frame costs roughly twice a 400 mm line at 3.0 mm with 14 stands.

آلة تشكيل بالدرفلة لعمود حاجز الحماية

إجابة مختصرة: آلة تشكيل بالدرفلة لعمود حاجز الحماية تحوّل لفائف الفولاذ المجلفن المسطحة إلى الأعمدة التي تحمل حاجز عارضة W أو ثلاثي الموجات أو الحاجز السلكي. تثقب فتحات البراغي، وتشكّل مقطع سيغما أو U أو C، وتقوّم العمود وتقطعه بالطول في تمريرة واحدة. خطوط هذا العمل تضم من 12 إلى 18 محطة تشكيل، وتعمل على لفائف من 3.0 إلى 5.0 مم وبسرعة 8 إلى 12 م/دقيقة، مع تثقيب هيدروليكي قبل مجموعة الدرفلة.

ما تنتجه آلة تشكيل بالدرفلة لعمود حاجز الحماية

حاجز الحماية نظام وليس لوحاً. العارضة تستقبل الصدمة وتوزّع الحمل، والعمود ينقل هذا الحمل إلى التربة. بدون العمود تكون العارضة قطعة فولاذ مشكّلة طويلة ملقاة على حافة الطريق.

لهذا يكون مقطع العمود مهماً بقدر مقطع العارضة، ولهذا تُحدد آلة تشكيل بالدرفلة لعمود حاجز الحماية بأربعة أرقام: شكل المقطع، وسماكة الفولاذ، ونمط الفتحات، وطول القطع. نمط الفتحات الخاطئ يعني برغياً لا يمر في الوصلة. وتفاوت المقطع الخاطئ يعني كتلة تباعد لا تستقر في مكانها.

أربع عائلات من الأعمدة تغطي معظم المناقصات. والخط الواحد يشغّل الأربعة عادةً بتغيير الدرافيل، ولهذا يطلب المشترون كاسيتات بدل ماكينة مخصصة لمقطع واحد.

نوع العمود	القسم	عرض اللفافة	سماكة الفولاذ	الأسواق الرئيسية
عمود سيغما	100 x 80 مم بحواف مطوية	300 إلى 420 مم	3.0 إلى 4.0 مم	أوروبا، أستراليا، الشرق الأوسط
عمود U	150 x 75 مم	340 إلى 400 مم	3.0 إلى 4.5 مم	الولايات المتحدة، أمريكا اللاتينية
عمود C	150 x 75 مم بعودة 50 مم	330 إلى 400 مم	3.0 إلى 5.0 مم	أنظمة كتل التباعد والحواجز الفاصلة
عمود U ثقيل	180 x 90 مم	420 إلى 480 مم	4.0 إلى 5.0 mm	الجسور والمداخل والطرق السريعة
عمود W6 x 8.5	مقطع I مدرفل على الساخن	لا يُشكّل بالدرفلة	شفة 6.8 مم وجذع 4.3 مم	الولايات المتحدة، يُقطع ويُثقب على خط منفصل

السطر الأخير ينهي الجدل. مقطع W المدرفل على الساخن يُشترى من مصنع درفلة ويحتاج فقط إلى قطع وتثقيب وأحياناً طرف مقوّس. خط التشكيل بالدرفلة لا يصنعه. ومن يعد بعمود W مشكّل بالدرفلة يعرض حلاً آخر أخف.

على آلات التشكيل بالدرفلة للمقاطع الخاصة آلة مخصصة، يحكم رسم المقطع كل شيء آخر: عرض اللفافة مع قص الحافة، وعدد التمريرات، وقطر الدرافيل، وشكل سكينة القطع.

موقع العمود في نظام حاجز الحماية

حاجز الطريق الواقي حاجز سلبي. يبقي المركبات داخل الطريق. عند الصدمة يبطئ المركبة ويعيد توجيهها إلى الطريق بزاوية خروج مضبوطة ويُبعدها عن الأشجار والمنحدرات والحركة المعاكسة. والمجرى الفولاذي نفسه يجعل حافة الطريق مرئية ليلاً، وهذا مهم على الطرق الريفية غير المضاءة.

لكل جزء في النظام وظيفته. العارضة تمتص الصدمة وتوزعها. كتلة التباعد تُبقي العارضة بعيدة عن العمود حتى لا يمزقها العمود. العمود ينقل الحمل إلى التربة. ونهاية ذيل السمكة في كل طرف تخفض العارضة حتى لا تخترقها المركبة.

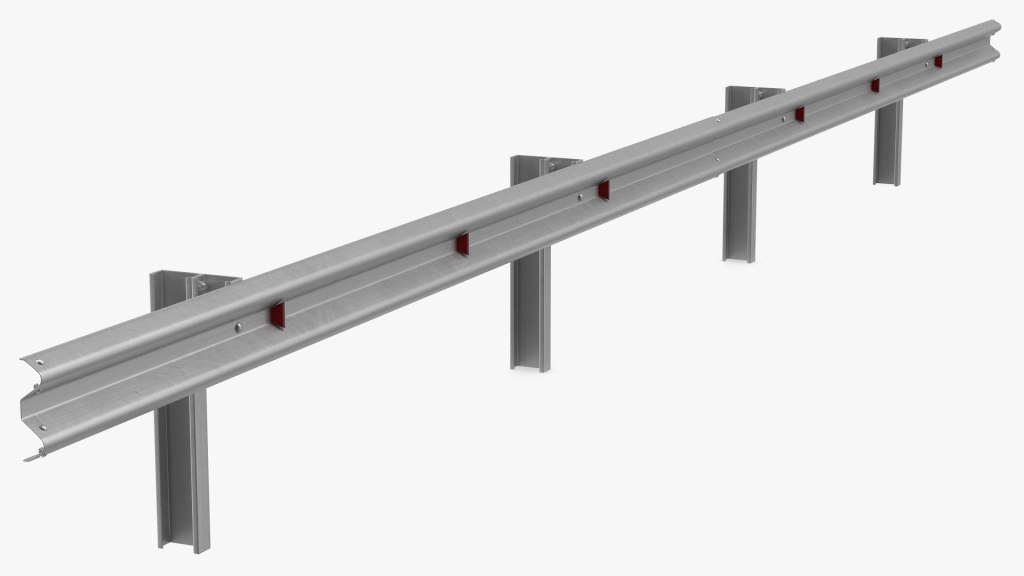

Double rail guardrail barrier on steel posts — حاجز كامل: عارضة وكتلة تباعد وأعمدة. خط الأعمدة وخط العوارض ماكينتان مختلفتان.

Believe Industry تصنع الخطين، لذلك يمكن مطابقة العمود والعارضة في مسافة الفتحات قبل قطع أي ماكينة. هذه هي الخطوة التي يتخطاها المشترون ثم يندمون عليها، لأن خطأ 3 مم في فتحة العمود يظهر في الموقع كبرغيّ لا يدخل.

خلفية الحاجز نفسه، بما فيها مستويات احتواء عارضة W وثلاثية الموجات، مشروحة في ما هو حاجز الطريق الواقي وكيف يعمل.

ما يضمه خط الأعمدة

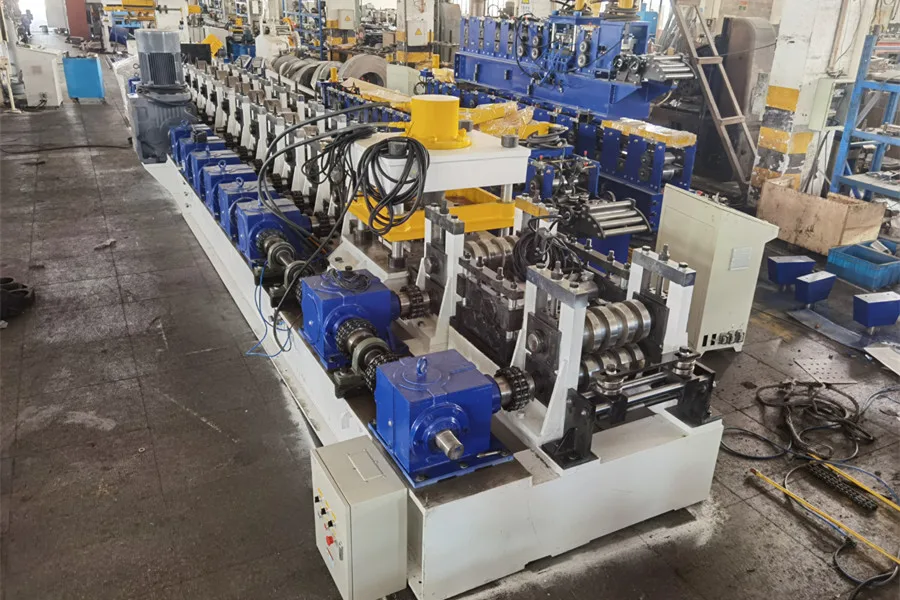

آلة تشكيل بالدرفلة لعمود حاجز الحماية خط قصير بمقاييس الفولاذ الإنشائي. معظم التركيبات تمتد من 22 إلى 30 م من وحدة فك اللفائف إلى طاولة التجميع، وتعمل في وردية أو ورديتين لا ثلاث.

فك اللفائف: 7 طن هيدروليكي، فتح هيدروليكي مع فك كهربائي، محرك فك 5.5 كيلوواط، محرك هيدروليكي 4 كيلوواط، ذراع ضغط على اللفافة.
السحب والتسوية: بكرتا سحب مُدارتان و7 بكرات تسوية بقطر 110 مم، تُزيل التكوّس من اللفافة قبل أول تمريرة تشكيل.
مكبس التثقيب: في الخط قبل التشكيل، أسنان تثقيب من SKD 11، ونمط الفتحات يُضبط من الشاشة اللمسية. تثقيب الشريط المسطح أرخص وأنظف من تثقيب عمود جاهز.

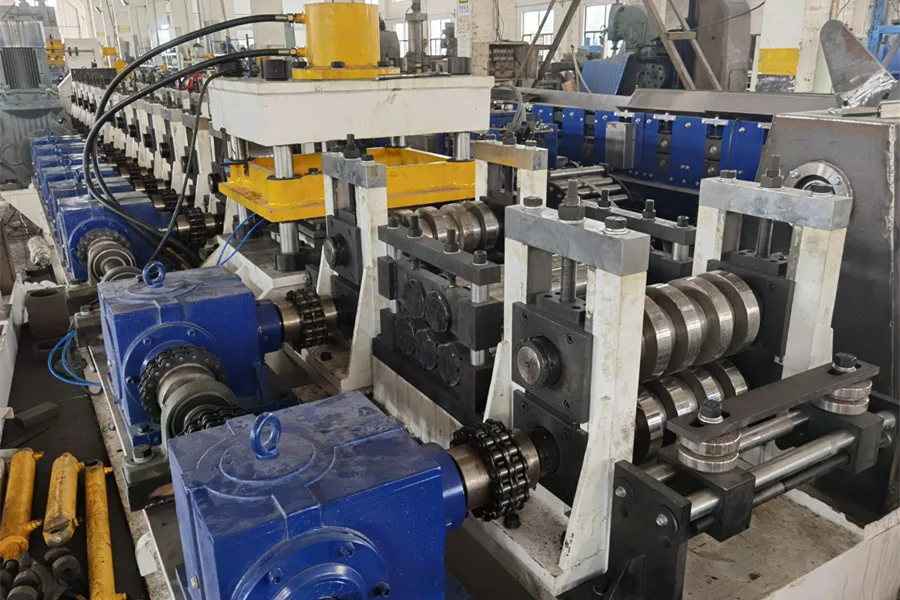

مجموعة الدرفلة: 14 محطة تشكيل، أعمدة دوران بقطر 110 مم، درافيل CR12MoV، نقل بصندوق تروس على قواعد من حديد الزهر، محرك رئيسي 37 كيلوواط.
وحدة التقويم: مجموعة قصيرة من الدرافيل بعد المحطة الأخيرة، لأن عموداً بطول 3 م يُظهر انحناءً بمقدار 2 مم عند طرفه الأعلى.

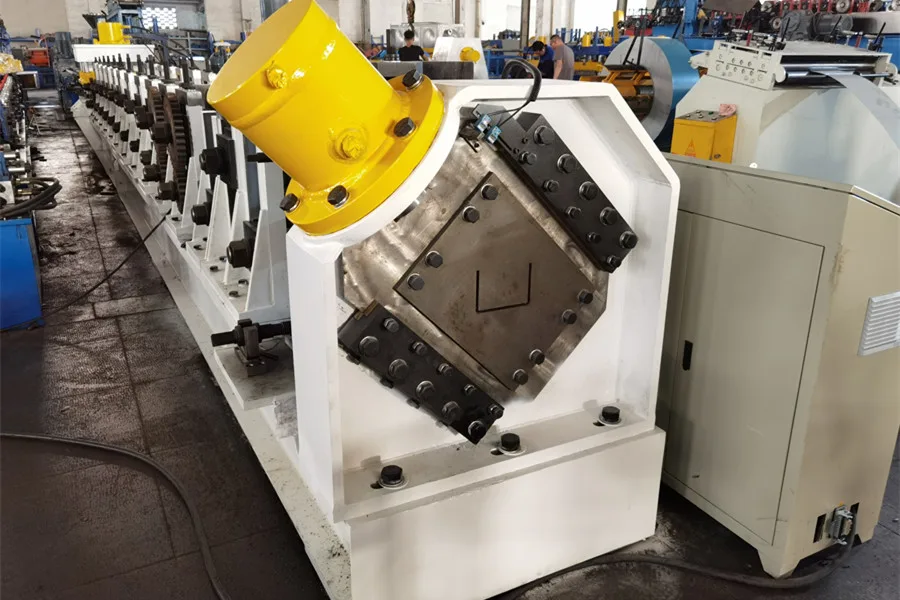

القطع: جهاز قطع هيدروليكي، بدون منشار، وبدون نتوء على وجه القطع.
المحطة الهيدروليكية: 22 كيلوواط مع مركم وتبريد زيت، بحجم يكفي للتثقيب والقطع في الدورة نفسها.
التحكم: PLC من Siemens وشاشة لمس، عاكس Yaskawa، عداد دفعات وسجل أعطال.
طاولة التجميع: 6 م أو 12 م، مع رصّاف آلي اختياري.

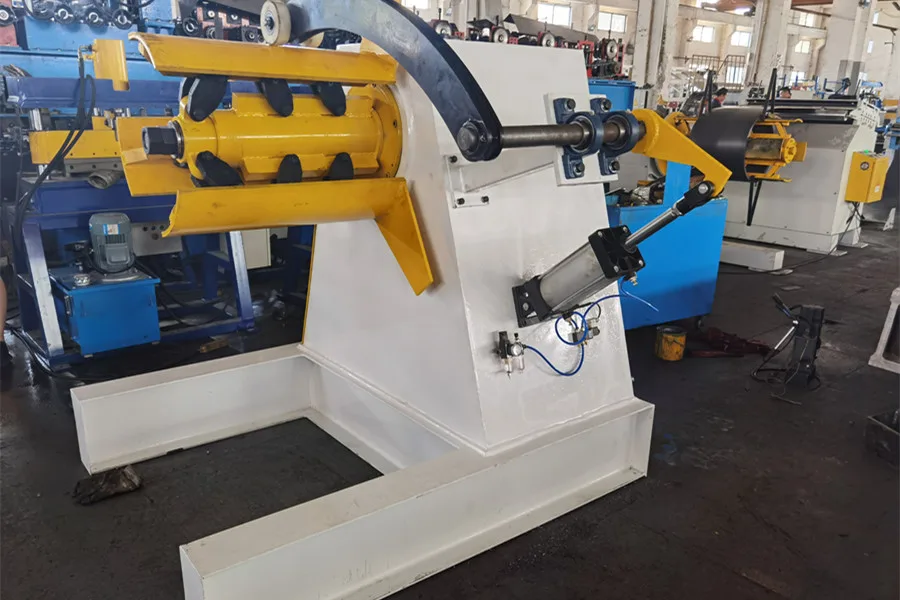

7 ton hydraulic uncoiler feeding coil into a guardrail post roll forming machine — وحدة فك اللفائف الهيدروليكية 7 طن. فتح هيدروليكي، فك كهربائي، ذراع ضغط على اللفافة.

العمود	محطات التشكيل	سرعة الخط	التثقيب
عمود سيغما 100 x 80	16 إلى 20	8 إلى 12 م/دقيقة	هيدروليكي في الخط، فتحتان لكل مسافة
عمود U 150 x 75	14 إلى 18	8 إلى 12 م/دقيقة	هيدروليكي في الخط، فتحات بيضاوية
عمود C 150 x 75	14 إلى 16	9 إلى 13 م/دقيقة	هيدروليكي في الخط، فتحات البراغي وكتل التباعد
عمود U ثقيل 180 x 90	18 إلى 22	6 إلى 10 م/دقيقة	هيدروليكي في الخط، هيكل مكبس 150 طن

عدد المحطات هو مكان إنفاق المال في آلة تشكيل بالدرفلة لعمود حاجز الحماية. كل محطة إضافية تضيف زوج أعمدة دوران وأربع كتل محامل وزوج تروس وجزءاً من حمل المحرك. وتُزيل أيضاً مشكلة ارتداد مرن واحداً كان المشغلون سيعالجونه برقائق عند كل تغيير.

عمود سيغما بحواف مطوية يحتاج تمريرات أكثر من U البسيط، لأن كل حافة وكل شفة عودة هي ثنية مستقلة. وعمود U بسماكة 4.5 مم يحتاج تمريرات أكثر من 3.0 مم، وعرض لفافة 480 مم يحتاج هيكلاً أعرض من 400 مم.

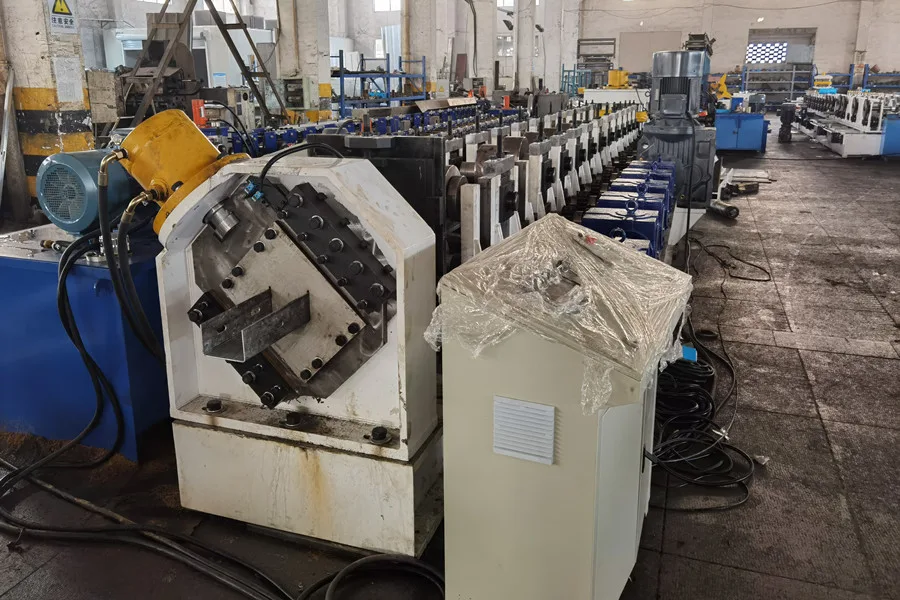

Cut-off station of a guardrail post roll forming line with the forming stands behind it — الخط في الورشة: القطع ولوحة التحكم في المقدمة، ووحدة فك اللفائف والتثقيب والمحطات خلفها.

المواصفات الفنية الرئيسية

البند	المواصفة
وحدة فك اللفائف	7 طن هيدروليكي، فتح هيدروليكي، فك كهربائي، محرك فك 5.5 كيلوواط، محرك هيدروليكي 4 كيلوواط، ذراع ضغط
السحب والتسوية	بكرتا سحب، 7 بكرات تسوية، قطر البكرة 110 مم
التثقيب	هيدروليكي في الخط قبل التشكيل، أسنان تثقيب SKD 11
محطات التشكيل	14
المحرك الرئيسي	37 كيلوواط
قطر العمود	110 مم
مادة الأسطوانات	CR12MoV، معالج حرارياً
نظام النقل	صندوق تروس، قواعد حديد زهر
المحطة الهيدروليكية	22 كيلوواط مع مركم وتبريد زيت
التحكم	PLC من Siemens، شاشة لمس، عاكس Yaskawa
تفاوت طول القص	±2 مم
تفاوت المقطع	±0.5 مم
الاستقامة	1 مم لكل متر

سطران من هذه الأسطر يحددان سلوك العمود في الموقع. عمود دوران بقطر 110 مم يُبقي الانحناء منخفضاً على مقطع 4.5 مم، فيبقى المقياس على طول القضيب. والباقي تقوم به وحدة التقويم، لأن العمود المائل لا يقف مستوياً عند الدق.

اللفائف والطلاء والمعايير التي تحكم العمود

أعمدة حواجز الحماية تُدفن وتتعرض للرش والملح. الزنك هو الشيء الوحيد بين الفولاذ والصدأ الأحمر، لذلك وزن الطلاء على اللفافة أهم من درجة الفولاذ.

يمنح Z275 مقدار 275 غ/م² من الزنك على الوجهين، أي نحو 20 ميكرومتر لكل وجه. ويمنح Z350 نحو 25 ميكرومتر. الطرق الداخلية تكفيها Z275. أما الطرق الساحلية وأحزمة ملح إذابة الجليد ومشاريع الصحراء ذات الرمل الكاشط فتنتقل إلى Z350 أو Z450 دون جدال. الجمعية الأمريكية للجلفنة تنشر أرقام سماكة الطلاء مقابل العمر التشغيلي التي يستند إليها هذا الاختيار.

الحواف المقطوعة والفتحات المثقوبة لا تحمل أي طلاء. لذلك يجب أن يقص قالب التثقيب نظيفاً بدل أن يمزق، وألا يجرّ القطع الشريط. الحافة الممزقة تصدأ أولاً، وتصدأ داخل المقطع حيث لا ينظر أحد حتى يفشل العمود عند خط الأرض. SteelConstruction.info يتناول نمط الفشل نفسه في المنشآت الفولاذية.

Punched bolt holes and formed lever on a galvanized guardrail post — فتحات براغي مثقوبة بأسنان SKD 11. القطع النظيف يُبقي حافة الفتحة مطليّة على الوجهين.

في الرسم يُحدد الحاجز عادةً وفق AASHTO M180 أو معيار وطني مكافئ، ويُختبر الحاجز المجمّع بالصدم وفق MASH TL-3 في الولايات المتحدة أو وفق مستويات الاحتواء EN 1317 في أوروبا. تلك الوثائق تحدد العارضة وكتلة التباعد ومسافة الأعمدة. وهي لا تحدد الماكينة، لكن ماكينة لا تحافظ على ±0.5 مم في المقطع لن تنجح في اختبار الوصلة أيضاً.

إذا وصلت اللفافة بدرجة أو وزن طلاء غير معروف، اقرأ كيف تختار لفة الفولاذ للتشكيل بالدرفلة قبل قطع الدرافيل. تمريرات الدرفلة تُبنى لسماكة واحدة ومقاومة خضوع واحدة، لا لما هو موجود في المستودع.

مطابقة خط الأعمدة مع خط العوارض

معظم المشترين يشغّلون ماكينتين. خط العوارض ينتج ألواحاً بطول 3.81 م أو 4 م. وخط الأعمدة ينتج أعمدة بطول 1.83 م أو 2 م. وكلاهما يغذي فريق تركيب واحداً، لذلك يجب أن يواكب إنتاج أحدهما الآخر.

الحساب بسيط وهنا تنهار الميزانيات. لوح كل 19 ثانية عند 12 م/دقيقة يتطلب عمودين في الـ 19 ثانية نفسها، لأن مسافة الأعمدة تحت عارضة W نحو 2 م. أي عمود كل 9.5 ثانية، أو نحو 10 م/دقيقة بقطع 1.83 م. الخط أعلاه يفعل ذلك. ومكبس 60 طناً بقطع يدوي لا يفعل.

البند	خط العوارض	خط الأعمدة
طول اللوح أو العمود	3,810 مم أو 4,000 مم	1,830 مم أو 2,000 مم
زمن الدورة	19 إلى 28 ثانية	9 إلى 12 ثانية
محطات التشكيل	16	14
سماكة الفولاذ	2.67 إلى 4.0 مم	3.0 إلى 5.0 مم
الإنتاج لكل وردية	600 إلى 900 لوح	1,200 إلى 1,800 عمود

إذا اشتريت خط العوارض أولاً، أخبر مصنّع الماكينة بمسافة الأعمدة التي تنوي استخدامها. مواضع الفتحات في العمود وفي العارضة تُضبط على ماكينتين مختلفتين، ولا تتطابق إلا إذا رُسمتا من مخطط الحاجز نفسه.

جانب العوارض مشروح في صفحة ماكينة تشكيل الحواجز الواقية للطرق بالدرفلة وفي تحليل ماكينة حاجز عارضة W . وإذا كان مشروعك بحجم أقل أو عقد صيانة، التشكيل البارد لحواجز الصدم يغطي خيارات الخطوط الأصغر. ولقطات الخطين موجودة في صفحة فيديو ماكينة الحواجز وحواجز الصدم الصفحة.

كيف تحدد مواصفات آلة الأعمدة

خمسة أجوبة تُغلق معظم مواصفات آلة تشكيل بالدرفلة لعمود حاجز الحماية. أرسلها معاً يتوقف العرض عن كونه تخميناً:

رسم العمود مع عرض اللفافة والسماكة. والمقطع المقيس من عمود قائم هو الخيار الثاني.
نمط الفتحات: القطر والمسافة وهل تلزم فتحات بيضاوية للضبط في الموقع.
درجة الفولاذ والطلاء: Q235B أو Q345B أو S280GD أو S350GD أو Z275 أو Z350.
مدى طول القطع والتفاوت الذي يتوقعه المركّب. ±2 مم طبيعي، و±1 مم أعلى تكلفة.
هل سيشغّل الخط نفسه مقطعاً ثانياً. تغيير الكاسيت يستغرق 2 إلى 3 ساعات بشخصين، وهو أرخص من ماكينة ثانية.

تبني Believe Industry خطوط تشكيل منذ عام 2005، بأكثر من 80 مهندسًا وفنيًا وأكثر من 500 ماكينة تعمل في أكثر من 50 دولة تحت ISO 9001 وCE. مقاطع الأعمدة فرع من هذا العمل؛ ماكينة تشكيل الأعمدة سيجما مشروح بتفصيل أكبر، والمجموعة الأوسع موجودة ضمن الملفات المخصصة.

الأسئلة الشائعة عن آلات التشكيل بالدرفلة لأعمدة حواجز الحماية

س: ماذا تفعل آلة تشكيل بالدرفلة لعمود حاجز الحماية؟
ج: تفك اللفائف وتُسوّيها وتثقب فتحات البراغي وتشكّل مقطع العمود على 14 إلى 22 محطة وتقوّم العمود وتقطعه بالطول. مشغّل واحد يدير الخط من شاشة لمس PLC.

س: أي مقاطع أعمدة يستطيع خط واحد إنتاجها؟
ج: مقاطع سيغما وU وC من 3.0 إلى 5.0 مم، بعرض لفافة من 300 إلى 480 مم. المقطع الثاني يحتاج كاسيت درافيل أو مجموعة ثانية، لا هيكلاً جديداً.

س: ما سماكة فولاذ عمود حاجز الحماية؟
ج: أعمدة سيغما الأوروبية والأسترالية عادةً من 3.0 إلى 4.0 مم. وأعمدة U وC الأمريكية من 3.0 إلى 4.5 مم. وأعمدة مداخل الجسور والأعمدة الثقيلة تصل إلى 5.0 مم. مقطع W6 x 8.5 المدرفل على الساخن لا يُشكّل إطلاقاً: يُشترى بشفة 6.8 مم ويُثقب ويُقطع فقط.

Q: ما سرعة تشغيل الخط؟
ج: 8 إلى 12 م/دقيقة على عمود من 3.0 إلى 4.0 مم بتثقيب في الخط. عمود 1.83 م يخرج من الخط كل 9 إلى 12 ثانية، وهذا يواكب خط عوارض ينتج لوحاً بطول 3.81 م كل 19 ثانية.

س: هل أحتاج تثقيباً في الخط؟
ج: نعم لأعمال الحواجز. تثقيب الشريط المسطح قبل التشكيل أسرع وأرخص من ثقب عمود جاهز، ويُبقي مسافة الفتحات مرتبطة بطول القطع لا بعملية ثانية.

س: أي تفاوت تحافظ عليه الماكينة؟
ج: ±0.5 مم في المقطع، و1 مم لكل متر في الاستقامة، و±2 مم في طول القطع. الأدق من ذلك يحتاج تصميماً آخر للدرافيل، لا مشغّلاً آخر.

س: هل تستطيع ماكينة واحدة إنتاج الأعمدة والعوارض؟
ج: ليس بالدرافيل نفسها. العارضة مقطع موجي عريض وقليل العمق، والعمود قناة مغلقة أو بحواف. الجواب العملي: خطان، أو هيكل واحد بكاسيتين.

Q: ما الذي يحدد السعر؟
ج: عرض اللفافة وسماكتها أولاً، ثم عدد المحطات، ثم قوة التثقيب ونوع القطع. لفافة 480 مم بسماكة 5.0 مم مع 22 محطة وهيكل مكبس 150 طناً تكلّف نحو ضعف خط 400 مم بسماكة 3.0 مم مع 14 محطة.

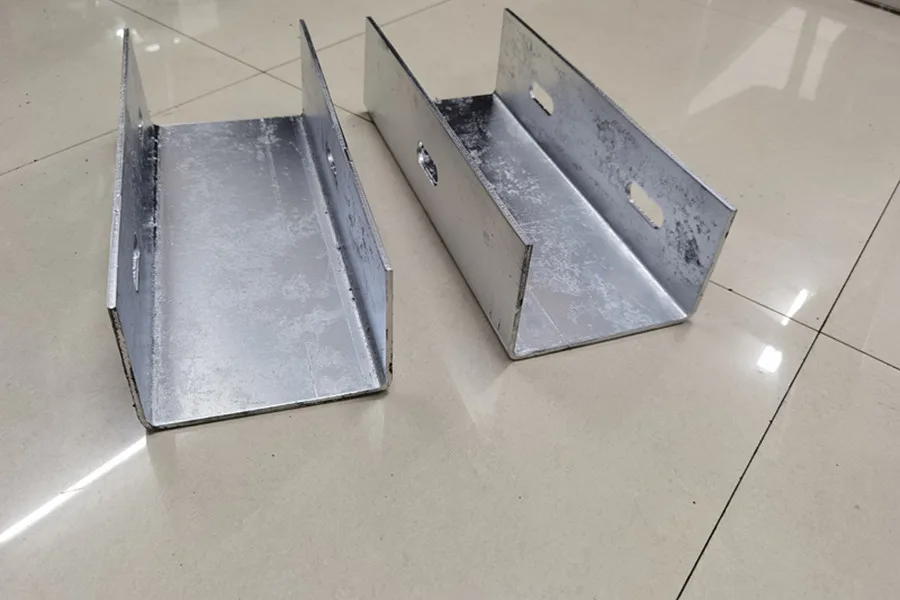

Finished galvanized guardrail post cut to length — عمود جاهز خارج الخط: مشكّل ومثقوب ومقوّم ومقطوع بالطول في تمريرة واحدة.

أرسل رسم العمود إلى فريقنا الهندسي وسنحدد مقاسات آلة تشكيل بالدرفلة لعمود حاجز الحماية على أساسه، بعدد المحطات وعرض اللفافة ومخطط للخط بدل صفحة كتالوج. ولنظام حاجز كامل، اطلب خطي الأعمدة والعوارض معاً حتى تتطابق مسافات الفتحات قبل تصنيع أي من الماكينتين.
