Alçıpan ve Bölme Duvar Rulo Şekillendirme: Hafif Çelik Çerçeveleme Uygulamaları

giriiş

İç bölme duvarları eskiden ahşap dikmeler, talaş ve yavaş montaj anlamına geliyordu. Bu durum değişti. Artık alçıpan bölme duvar rulo şekillendirme makinesi, evlerde, ofislerde, hastanelerde ve veri merkezlerinde iç duvarları çerçeveleyen galvanizli çelik dikmeleri, rayları ve çıtaları üretiyor. Profiller düz, yangına dayanıklı ve üretim hattından çıktıkları anda monte edilmeye hazır.

Hafif çelik çerçeveleme rulo şekillendirme makinesi, düz galvanizli çelik bobini kademeli bir dizi silindirden geçirir. Her istasyon küçük bir büküm yapar. Çelik son istasyondan çıktığında, önceden delinmiş servis delikleri ve hassas kesilmiş uzunluğuyla C şeklinde bir dikme veya U şeklinde bir ray haline gelir. Kaynak yok, ısı deformasyonu yok, malzeme israfı yok.

Believe Industry, 15 yılı aşkın süredir rulo şekillendirme ekipmanları üretmekte ve 20'den fazla ülkeye ürün göndermektedir. Bu kılavuz, alçıpan bölme rulo şekillendirme makinesinin ne ürettiğini, hangi uygulamalara hizmet ettiğini ve hangi özelliklerin en önemli olduğunu ele almaktadır.

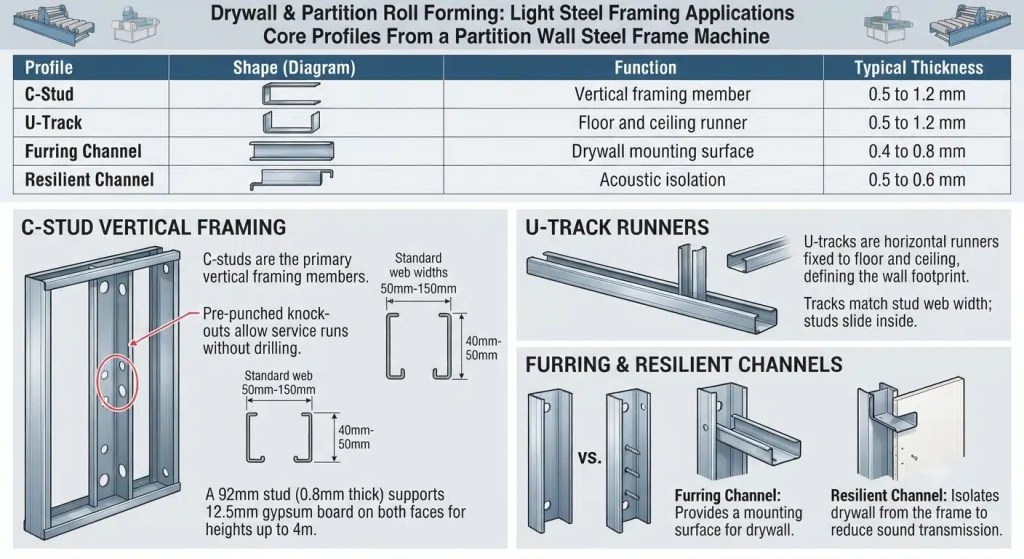

Bölme Duvar Çelik Çerçeve Makinesinden Çekirdek Profilleri

Komple bir alçıpan bölme sistemi dört farklı profil tipine ihtiyaç duyar. Her birinin, bölme duvarı çelik çerçeve makinesinde kendine özgü bir rulo kalıplama konfigürasyonuna ihtiyacı vardır.

Profil	Şekil	İşlev	Tipik Kalınlık
C-Stud	Sezaryen	Dikey çerçeve elemanı	0,5 ila 1,2 mm
U-Track	U kesiti	Zemin ve tavan halısı	0,5 ila 1,2 mm
Kürk Kanalı	Şapka bölümü	Alçıpan montaj yüzeyi	0,4 ila 0,8 mm
Esnek Kanal	Şapka bölümü	Akustik izolasyon	0,5 ila 0,6 mm

C-şekilli profiller, temel dikey çerçeveleme elemanlarıdır. Standart gövde genişlikleri 50 mm ile 150 mm arasında, flanş genişlikleri ise 40 mm ile 50 mm arasındadır. Alçıpan profil şekillendirme makinesi, şekillendirme sırasında önceden delikler açarak elektrikçilerin ve tesisatçıların sahada delme işlemi yapmadan profillerin içinden kablo geçirmelerini sağlar. 0,8 mm kalınlığında 92 mm'lik bir profil, 4 metreye kadar olan bölme duvar yüksekliklerinde her iki yüzünde de standart 12,5 mm alçıpan levhayı destekler.

U-raylar, zemine ve tavana sabitlenmiş yatay raylardır. Dikmeleri yerinde tutar ve duvarın taban alanını belirler. Raylar, dikme gövdesinin genişliğiyle uyumludur ancak zeminde açık tarafı yukarı, tavanda ise açık tarafı aşağı gelecek şekilde yerleştirilir, böylece dikmeler yerine kayarak oturur.

Profil çıtaları, alçıpan için montaj yüzeyi sağlar. Esnek profiller, ses iletimini azaltmak için alçıpan panelini çerçeveden izole eder. Her iki profil de şapka şeklinde olup daha ince kalınlıklarda üretilir. Altta yatan süreç hakkında daha fazla bilgiyi sitemizde bulabilirsiniz. soğuk haddeleme makinesi sayfa.

Bölme duvarlarda ahşabın yerini neden hafif çelik iskelet aldı?

Çelik iskelet, pratik nedenlerden dolayı ahşaba göre pazar payı kazandı. Çelik dikmeler çürümez, eğilmez ve termitleri çekmez. Doğal olarak yangına dayanıklıdırlar, bu da ticari binalarda yanmaz bölme malzemeleri gerektiren yönetmeliklerde önemlidir. Çelik iskelet, sıcaklık ve nem değişimlerinde boyutsal stabilitesini korur, böylece duvarlar binanın ömrü boyunca düz kalır.

Çelik saplama ve ray profillerini rulo halinde şekillendirme makinesi, bu profilleri sürekli olarak bobinden üretir. Kesme atığı olmadığı için birim maliyet düşer. soğuk haddeleme işlemi Çeliğin yapısal özelliklerini termal bozulmaya yol açmadan korur.

Karşılaştırma Faktörü	Hafif Çelik Çerçeveleme	Ahşap Çerçeveleme
Yangına Dayanıklılık	Yanmaz (ASTM E136)	Yanıcıdır, işlem görmesi gerekir.
Boyutsal Kararlılık	Bükülme veya küçülme yok.	Nem değişiklikleriyle şekil bozukluğu oluşur.
Zararlılara Karşı Direnç	Termitlere karşı dayanıklı	Termitlere karşı savunmasız
Atık Oranı	2-3% bobin hurdası	10-15% kesim atığı
Geri dönüştürülebilirlik	100% geri dönüştürülebilir	Sınırlı
Kurulum Hızı	Hızlı (hafif, önceden kesilmiş)	Orta (daha ağır, yerinde kesim)

Alçıpan Bölme Rulo Şekillendirme Makinesi Nasıl Çalışır?

Üretim akışı açık bir sıra izler:

Bobin besleme. Bir bobin açma makinesi, galvanizli çelik bobini giriş kılavuzuna bırakır. Bobin genişlikleri, profil boyutuna bağlı olarak 150 mm ile 300 mm arasında değişir.
Ön delme. Hidrolik veya servo delme istasyonu, şekillendirmeden önce servis delikleri ve kalıp çıkarma desenleri oluşturur. Ön delme işlemi daha doğrudur çünkü çelik henüz düzdür.
Rulo şekillendirme. Çelik, 12 ila 18 adet silindir istasyonundan geçer. Her istasyon, malzemenin bütünlüğünü koruyan ve yüzey çatlamasını önleyen küçük bir kademeli büküm sağlar.
Düzleştirme. Düzeltme ünitesi, eğrilmeyi veya yana doğru eğilmeyi ortadan kaldırır. Eğrilmiş profiller sahada düzgün bir şekilde monte edilemez.
Kesme. Servo tahrikli uçan testere, hattı durdurmadan programlanmış uzunlukta kesim yapar. 6 metreye kadar olan uzunluklar için kesim toleransı artı veya eksi 1,5 mm'dir.
İstifleme. Otomatik istifleyici, paketleme için tamamlanmış profilleri toplar.

İyi tasarlanmış soğuk şekillendirilmiş çelik çerçeveleme makinesi, dakikada 15 ila 30 metre arasında hat hızına ulaşır. Yüksek hızlı servo konfigürasyonları dakikada 40 metreye kadar ulaşır. Üretim hatları için inşaat sektörü rulo şekillendirme Bu operasyonel prensiplerin çoğunu paylaşıyorlar.

Başlıca Teknik Özellikler

Alçıpan profil şekillendirme makinesini değerlendirirken şu özelliklere dikkat edin:

Malzeme kalınlığı. 0,4 mm ile 2,0 mm arası kalınlık, standart hafif çelik iskelet sistemleri için uygundur. Daha ince malzemeler konutlarda kullanılan alçıpanlara, daha kalın profiller ise yük taşıyıcı bölme duvarlarına uygundur.
Malzeme türü. ASTM A653 veya EN 10346 standardına göre galvanizli çelik (GI). Aşındırıcı ortamlar için Galvalume (GL). Akma dayanımı 250 ila 550 MPa.
Profil genişliği. Makine, yaygın kullanılan saplama boyutlarını karşılamak için 50 mm ile 150 mm arasında değişen şerit genişliklerini işleyebilmelidir.
Hat hızı. Standart hatlar için 15 ila 20 m/dak. Yüksek hızlı servo hatlar için 30 ila 40 m/dak.
Kesme toleransı. 6 metreye kadar olan uzunluklar için artı veya eksi 1,5 mm.
Kontrol sistemi. Dokunmatik ekranlı PLC, 50'den fazla profil reçetesi, 10 dakikadan kısa geçiş süresi.

O C-şekilli destek rulo şekillendirme makinesi Benzer şekillendirme prensiplerine sahip olsa da, destek kanalları alçıpan çerçeveleme yerine yapısal destek görevi görür.

Standart ve Yüksek Hızlı Üretim Hatları

Parametre	Standart Hat	Yüksek Hızlı Hat
Hat Hızı	15-20 m/dak	30-40 m/dak
Malzeme Kalınlığı	0,5-1,2 mm	0,4-1,5 mm
Servo Kontrolü	İsteğe bağlı	Tam servo sürücü
8 saatlik vardiya başına üretim	3.000-4.000 adet	7.000-10.000 adet
Takım Değiştirme Süresi	30-45 dakika	5-10 dk (kaset)
Yatırım Seviyesi	Ilıman	Daha yüksek

Günlük üretim 5.000 adeti aştığında yüksek hızlı hatlar maliyetlerini haklı çıkarır. Servo tahrikli uçan kesim testeresi ve hızlı değiştirme kaset sistemi, verimliliği en çok etkileyen iki özelliktir. Eğer pazarınızda farklı profil boyutlarında hızlı teslimat gerekiyorsa, kaset sistemi ilk yıl içinde kendini amorti eder.

Çeşitli Bina Tiplerinde Uygulamalar

Yerleşim. İç bölme duvarları, bodrum katı bitirme işleri ve tavan iskeletinde 0,5 ila 0,8 mm kalınlığında hafif çelik iskelet kullanılır. Çok aileli konutlarda üniteler arasında yangına dayanıklı bölme duvarları gereklidir; bu da çoğu bina yönetmeliğine göre yanmaz çelik iskelet kullanımını zorunlu kılar. konut çatı kaplama rulo şekillendirme makinesi kılavuzu Bu, tamamlayıcı ürünlerin aynı projelere nasıl hizmet ettiğini gösterir.

Reklam. Ofis bölme duvarları, koridor iskeletleri ve asma tavanlar, çelik iskelet sistemlerinin temel uygulamalarıdır. Müteahhitler çeliği tercih eder çünkü hızlı monte edilir ve özel bir işleme gerek kalmadan yangın yönetmeliği denetimlerinden geçer. Standart bir ofis binası, iç bölmeler için 10.000 ila 20.000 metre çelik dikmeye ihtiyaç duyabilir.

Endüstriyel. Depo ofis bölmeleri, temiz oda muhafazaları ve ekipman koruma duvarlarında, daha fazla sağlamlık için daha kalın profiller (1,0 ila 2,0 mm) kullanılır. asma kat rulo şekillendirme uygulamaları Bu kılavuz, çelik iskelet sistemlerinin aynı tesislerdeki yükseltilmiş platformlarla nasıl entegre edildiğini ele almaktadır.

Veri Merkezleri. Sunucu odası bölmeleri, yangına dayanıklı ve termal olarak stabil çerçeveleme gerektirir. Çelik, yangın yüküne katkıda bulunmaz; bu da yangın söndürme sistemlerinin düşük yanıcı ortam gerektirdiği tesislerde kritik öneme sahiptir. Bizim veri merkezi rulo şekillendirme makineleri Bu sayfa, bu özel gereksinimlerin ayrıntılarını vermektedir.

Malzeme Standartları ve Uyumluluk

Hafif çelik iskelet profilleri, bölgesel yapı yönetmeliklerine uygun olmalıdır. Güvenilir bir hafif çelik iskelet profil şekillendirme makinesi, bu standartlara sürekli olarak uyan profiller üretir:

Amerika Birleşik Devletleri. ASTM C645, yapısal olmayan çelik çerçeve elemanlarını tanımlar. ASTM C754, montajı kapsar. ASTM A653 ise galvanizli çelik alt tabakayı belirtir. ASTM Uluslararası standartlar veritabanı Abonelere tam metin erişimi sağlar.

Avrupa. EN 14195, alçıpan sistemleri için metal çerçeveleme bileşenlerine ilişkin gereksinimleri tanımlar. EN 10346 ise sıcak daldırma galvanizli çelik şeritleri kapsar. AB'de satılan çerçeveleme ürünleri için CE işareti zorunludur. Alçı Ürünleri Derneği Alçıpan sistem performansına ilişkin tamamlayıcı rehberlik sağlar.

Avustralya. AS/NZS 2735, iç ve dış mekan uygulamaları için çelik iskelet sistemlerini belirtir. Avustralya Yapı Kodu (BCA) ise yangına dayanıklılık derecelerini düzenler.

Orta Doğu. Suudi Arabistan Yapı Yönetmeliği (SBC) ve SASO sertifikasyonu geçerlidir. Körfez İşbirliği Konseyi (GCC) projeleri genellikle hem yerel hem de uluslararası standartlara uygun profiller gerektirir.

Üretiminiz İçin Doğru Makineyi Seçmek

Bölme duvar çelik çerçeve makinesi seçimi beş soruya indirgeniyor:

Hacim. Günde kaç adet çivi ve ray üretiliyor? Standart hatlar vardiya başına 3.000 ila 4.000 parça işliyor. Yüksek hızlı hatlar ise bunun iki katını.
Profil çeşitliliği. Birden fazla boyuta mı ihtiyacınız var? Hızlı değiştirme kaset sistemleri, 92 mm'lik bir saplamadan 150 mm'lik bir saplamaya 10 dakikadan kısa sürede geçiş yapmanızı sağlar.
Malzeme yelpazesi. Hangi çelik kalınlıklarını kullanacaksınız? Hem iç mekan alçıpan dikmeleri (0,5 mm) hem de yapısal dikmeler (2,0 mm) üretmek daha geniş kalınlık kapasitesi gerektirir.
Otomasyon. Otomatik istifleme, demetleme ve paketlemeye mi ihtiyacınız var? Bu özellikler maliyeti artırır ancak iş gücünü 3 operatörden 1'e düşürür.
Bütçe. Standart hatlar daha az maliyetlidir. Servo hatlar daha yüksek verimlilik sayesinde daha hızlı yatırım getirisi sağlar.

Çelik iskelet pazarına giren üreticiler için standart bir ürün yelpazesi pratik bir başlangıç noktasıdır. Eğer işletmeniz zaten üretim yapıyorsa palet raf sistemleri, Örneğin, alçıpan bölme hattı eklemek, minimum ek eğitimle iç mekan inşaatına da yönelmenizi sağlar. güneş paneli kanal rulo şekillendirme makinesi Bu, yeni bir ürün hattının tedarik zinciri kar marjını nasıl artırdığına dair başka bir örnektir.

Şirket İçi Üretim vs. Dış Kaynaklı Tedarik

Faktör	Şirket İçi Üretim	Dış Kaynaklı Tedarik
Malzeme Maliyeti	Bobin fiyatı + 5-8% işleme	Bobin fiyatı + 25-40% kar marjı
Kurşun zamanı	1-2 gün	2-4 hafta
Özelleştirme	Sınırsız	Tedarikçi kataloğuyla sınırlıdır.
Yük	Minimal	Önemli
Kalite Kontrol	Doğrudan, gerçek zamanlı	Dolaylı, parti bazlı

Standart bir alçıpan bölme duvar rulo şekillendirme makinesinin başabaş noktası, iki vardiya çalışan bir üretici için 12 ila 18 ay arasında değişmektedir. Bundan sonra, her bir dikme yalnızca rulo fiyatı artı küçük bir işleme genel giderine mal olur. Bu kar marjı, bir çerçeve tedarikçisine akmak yerine işletmenizde kalır.

Operasyonel En İyi Uygulamalar

Bobin kalitesi. Temiz ve doğru gerilmiş bobinler kullanın. Düzensiz kenarlar şekillendirme hatalarına ve hurdaya neden olur.

Yuvarlanma hizalaması. Haftalık olarak kontrol edin. Yanlış hizalanmış merdaneler, kalite kontrollerinden geçemeyen bükülmüş profiller oluşturur.

Yağlama. Az miktarda uygulayın. Çok fazla kullanmak çinko yüzeyini kirletir ve alçı macununun yapışmasında sorunlara yol açar.

Takım aşınması. Rulo yüzeylerini aylık olarak kontrol edin. Aşınmış rulolar, boyalı profilin yüzey kalitesini etkileyen çizikler bırakır.

Uzunluk kalibrasyonu. Uçan testerenin kesim uzunluğunu her vardiyada kontrol edin.

Gelecek Trendler

Hafif çelik iskelet yapım sektörü, daha yüksek otomasyon seviyelerine doğru ilerliyor:

Dijital ikiz simülasyonu Fiziksel kalıp üretilmeden önce süreci modelleyerek geliştirme süresini haftalardan günlere indiriyor. Servo tahrikli rulo istasyonları Yeniden düzenlemeye gerek kalmadan gerçek zamanlı profil ayarlamasına olanak tanır. BIM entegrasyonu Profil verilerini Yapı Bilgi Modelleme sistemlerine aktararak mimarların üretici kataloğundan tam olarak hangi iskelet bileşenlerini seçebileceklerini sağlar.

Bu gelişmeler, çelik saplama ve ray şekillendirme makinelerini daha verimli ve esnek hale getiriyor. Believe Industry bu trendleri yakından takip ederek 20'den fazla ülkedeki müşterilerinin üretim hatlarını modernize etmelerine yardımcı oluyor. Çelik Çerçeveleme Birliği Üreticilerin yatırım zamanlamasını değerlendirmeleri için piyasa verilerini takip eder.

Sıkça Sorulan Sorular

1. Bir alçıpan bölme rulo şekillendirme makinesi ne kadar kalınlıkta çeliği işleyebilir?

Standart makineler 0,4 mm ila 2,0 mm kalınlığında galvanizli çelik işler. İç mekan bölme dikmelerinin çoğu, yapısal olmayan çelik çerçeveleme elemanları için ASTM C645 gerekliliklerine uygun olarak 0,5 mm ila 1,2 mm kalınlık kullanır.

2. Hafif çelik çerçeveleme için kullanılan bir rulo şekillendirme makinesi ne kadar hızlı bir şekilde dikme üretebilir?

Standart hatlar dakikada 15 ila 20 metre hızla çalışır. Yüksek hızlı servo hatlar dakikada 30 ila 40 metre hıza ulaşarak sekiz saatlik bir vardiyada 10.000 adede kadar çivi üretebilir.

3. Bir makine hem saplama hem de palet üretebilir mi?

Evet. Hızlı değiştirme kaset sistemleri, C-çivili ve U-ray profilleri arasında 10 dakikadan kısa sürede geçiş yapar. Bazı konfigürasyonlar, rulo setlerini değiştirmeden aynı hatta her ikisini de üretir.

4. Bir bölme duvar çelik çerçeve makinesinin tipik kullanım ömrü ne kadardır?

Uygun bakımla, kaliteli bir makine 15 ila 20 yıl çalışır. Düzenli merdane kontrolü, yağlama ve PLC sistemi güncellemeleri çalışma ömrünü önemli ölçüde uzatır.

5. Servis delikleri için ayrı bir delme istasyonuna ihtiyacım var mı?

Çoğu alçıpan profil şekillendirme makinesi, entegre bir ön delme istasyonuna sahiptir. Delikler, maksimum doğruluk için, şekillendirme deformasyonundan önce, çelik düz haldeyken delinir.

6. Standart dikme profilleri için ne kadar bobin genişliğine ihtiyacım var?

92 mm'lik bir saplama için genellikle 180 mm ila 200 mm genişliğinde bir rulo gerekir. Makine tedarikçisi, profil çizimlerinize göre tam genişlikleri hesaplar.

7. Soğuk şekillendirilmiş çelik iskelet makinesi ile dış cephe paneli üretim hattı arasında nasıl bir fark vardır?

İç mekan çerçeveleme makineleri daha ince malzemelere ve daha basit profillere odaklanır. Dış cephe panel hatları ise daha kalın malzemeleri ve yalıtım boşluklu daha karmaşık şekilleri işler. Her ikisi de aynı rulo şekillendirme prensiplerini paylaşır.

8. Makine tedarikçim hangi sertifikaları sağlamalıdır?

ISO 9001 kalite yönetim sertifikası, elektrik sistemleri için CE uyumluluğu ve ASTM, EN veya yerel bina yönetmeliği standartlarına göre doğrulanmış profil çizimleri isteyin.
