C Tipi Destek Çubuğu Makinesi, Destek Çubuğu Kanal Makinesi

C Tipi Destek Çubuğu Rulo Şekillendirme Makinesi

Soğuk şekillendirilmiş çelik, hafif çelik yapıların yapımında kullanılan ana malzemedir. Hafifliği, iyi rijitliği, kolay montajı ve ekonomikliği gibi avantajları vardır. Özellikle güneş enerjisi üretim teknolojisinin sürekli gelişmesiyle birlikte, Çin'in güneş enerjisi santrali inşaatı benzeri görülmemiş bir gelişim dönemine girmiştir. C şeklinde çelik, bir tür soğuk şekillendirilmiş çeliktir. Eşsiz kesiti ve yüksek mekanik özellikleri nedeniyle güneş paneli braketlerinin üretiminde yaygın olarak kullanılmaktadır ve braket çeliğinin ağırlığının 1'inden fazlasını oluşturmaktadır. Burada, eksiksiz fonksiyonlara, yüksek otomasyon seviyesine ve ekonomikliğe sahip C Şekilli Çelik Rulo Şekillendirme Makinesi hakkında konuşacağız.

Soğuk şekillendirilmiş çelik, çelik levhalar veya rulo şeritlerin sürekli rulo şekillendirme makinesiyle şekillendirilmesiyle elde edilir. Soğuk şekillendirilmiş çelik, hafif çelik yapıların yapımında kullanılan ana malzeme olan ekonomik bir hafif çelik profildir. Sıradan çelik yapılarla karşılaştırıldığında, yaklaşık 30-501 ton çelik tasarrufu sağlar. Ayrıca, sıcak haddeleme ile üretilemeyen çeşitli ultra ince, iyi şekillendirilmiş ve karmaşık kesitli soğuk şekillendirilmiş C profilleri de mevcuttur. Yukarıdaki şeklin bir gelişimi olup, kesiti daha karmaşık, mekanik özellikleri mükemmel ve montajı daha kolaydır.

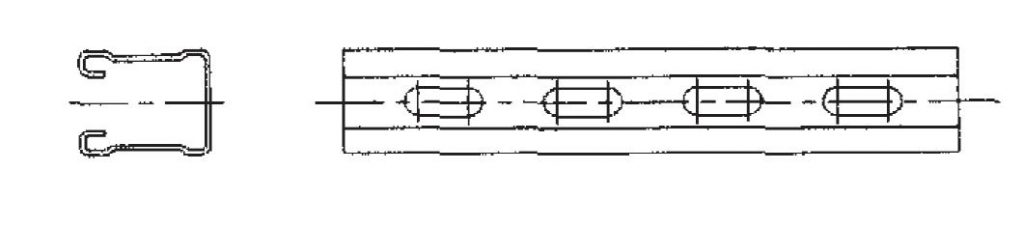

C Tipi Destek Çubuğunun Tasarımı

Yukarıda belirtilen üç C kesit tipi, güneş paneli destek sistemi için en yaygın kullanılan şekillerdir. İlk kesit karmaşıktır, mekaniği iyidir ve kurulumu kolaydır. İlk kesit için kullanılan C kesitli rulo şekillendirme makinesi, bazı silindirlerin değiştirilmesiyle ikinci ve üçüncü kesitleri de üretebilir.

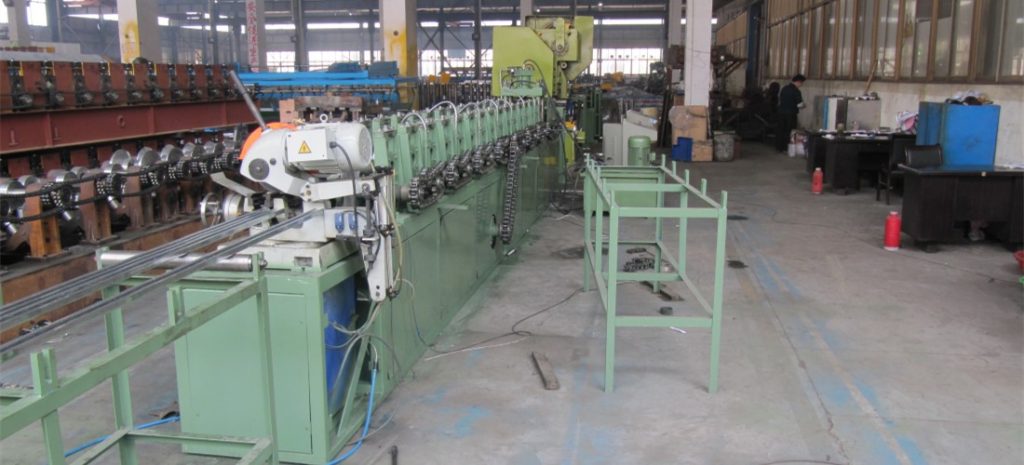

C Tipi Destek Çubuğu Makinesi Üretim Süreci

Rulo Şekillendirme Analizi

Ham madde olarak, sabitlenmesi ve bir açıcıda açılması gereken rulo şerit kullanılır. Açıldıktan sonra, rulo levha haline gelir ve düzleştirilmesi gerekir. Delik açma işlemi, rulo şekillendirmeden önce veya sonra yapılabilir, ancak rulo şekillendirmeden önce yapılması daha iyidir. Rulo şekillendirme değirmeni, rulo şekillendirme standı olarak portal kemer kullanır ve üst ve alt silindirlerin çıkarılması ve değiştirilmesi kolaydır. Kesme yöntemi testere ile kesme veya hidrolik kesme olabilir. Hidrolik kesmenin işletme ve bakım maliyeti yüksektir, küçük kesim çapakları oluşur ve kalıptan delme için yüksek gereksinimler vardır. Uçan testere ile kesme ekonomiktir, ancak kesimden sonra oluşan çapakların kontrol edilmesi gerekir. Ayrıca, ürünü desteklemek için bir toplama tablasına ihtiyaç duyulur.

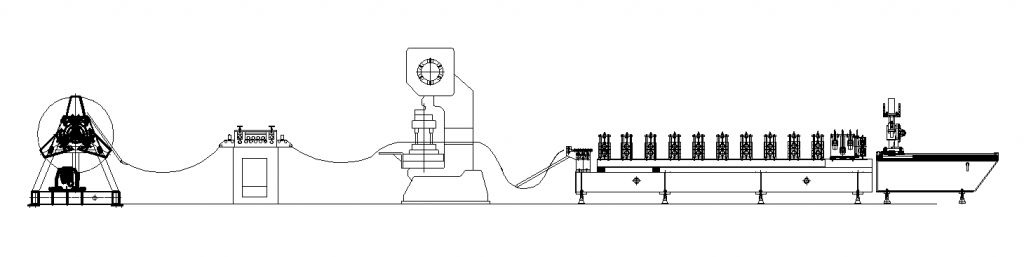

Üretim Sürecinin Onaylanması

Açma – Düzleştirme – Delme – Rulo Şekillendirme – Kesme – Toplama

C Tipi Destek Çubuklu Rulo Şekillendirme Makinesi Bileşenleri ve Özellikleri

Pasif Bobin Açıcı

Sol ve sağ vidaları ayarlayarak, bobin şeritlerinin farklı iç çaplarına uyum sağlamak için bobin açma kolunun iç çapını ayarlayabilirsiniz.

1. Genişlik: 100-300 mm
2. Kapasite: 3 Ton
3. İç Çap: 450-600 mm
4. Dış Çap: 1600 mm

Tesviye Cihazı

Düzleştirme tertibatı, delik açmadan önce bobin şeritlerini düzleştirmek ve açma işlemi için çekme kuvveti sağlamak içindir. Her zamanki gibi, alt silindirler tahrikli silindirlerdir ve üst silindirler farklı kalınlıktaki bobin şeritleri için yukarı ve aşağı hareket ettirilebilir.

1. Tesviye için 7 silindir
2. Silindir Çapı: 80 mm
3. Seviye Ayar Motoru Gücü: 5,5 kW

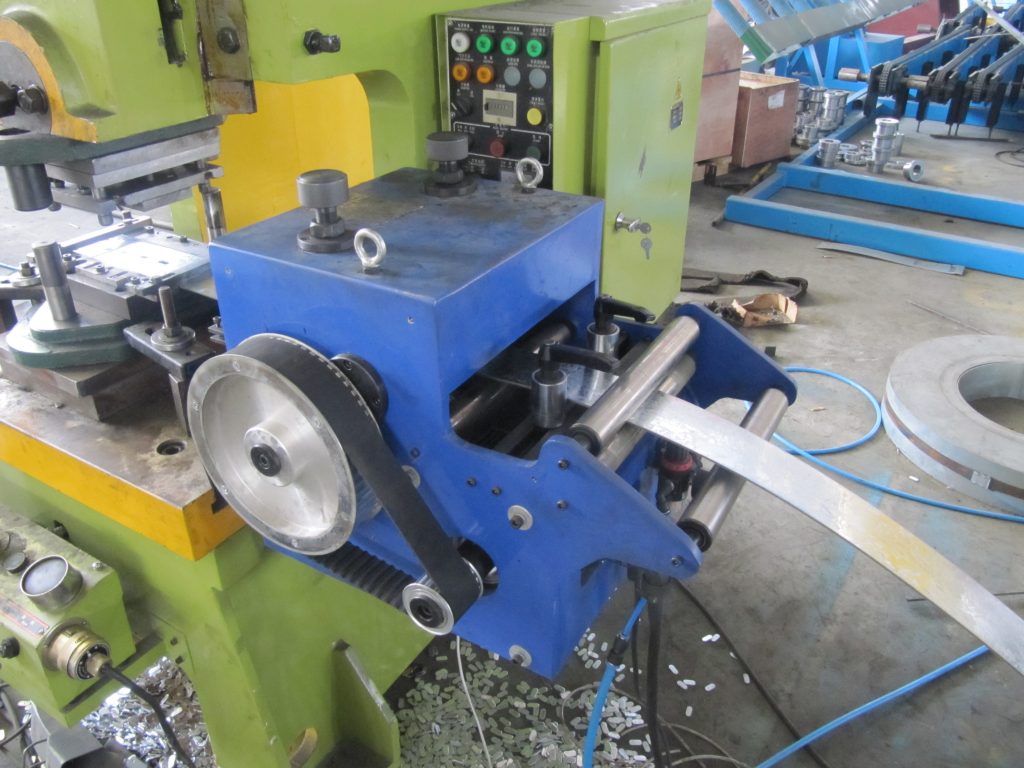

Delik Açma Cihazı

Delme cihazı, Servo Besleyici, Hava Pres Cihazı, Delme Cihazı ve Delme Kalıplarından oluşmaktadır.

1. Servo besleyici gücü: 3 kW
2. Yumruk Hızı: 10 m/dak
3. Hidrolik Motor Gücü: 11KW

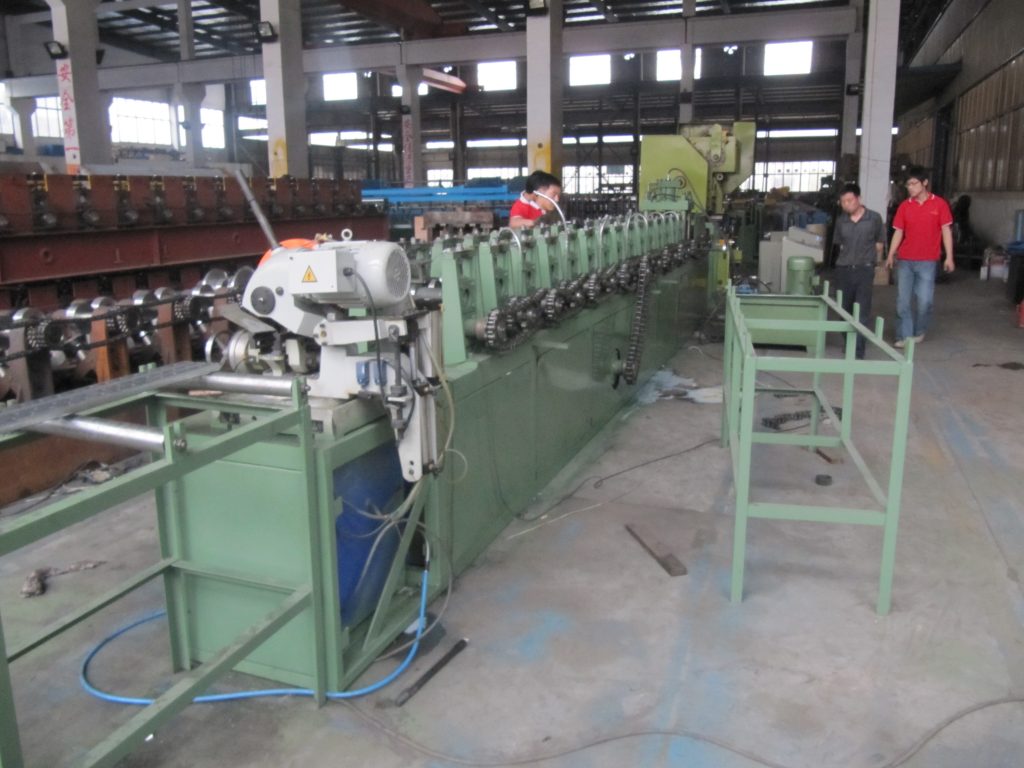

C Destekli Makine Değirmeni

C tipi destek çubuklu rulo şekillendirme makinesinin ana tabanı H çeliğinden kaynaklanmıştır ve destek olarak portal kemer kullanılmıştır.

1. Şekillendirme Aşamaları: 20
2. Şekillendirme Silindirleri Malzemesi: CR12, HRC 58-62
3. Mil Çapı: 80 mm
4. Motor Gücü: 2 * 15KW
5. Rulo Şekillendirme Hızı: 10-15 m/dak

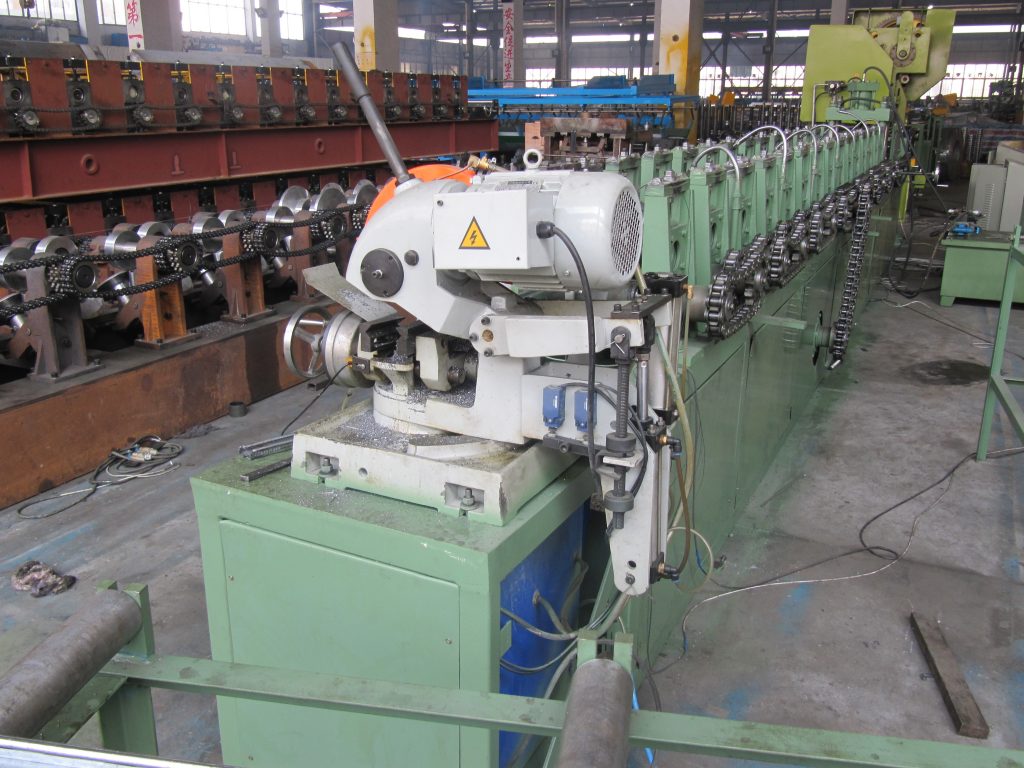

Uçan Testere Kesimi

Uçan testere, düşük maliyet, kolay bakım ve güçlü ürün uyarlanabilirliği özelliklerine sahiptir ve bir izleme yapısı benimser. Çalışma eylemleri şunlardır: pnömatik baskı, izleme hareketi, kesme, pnömatik serbest bırakma, pnömatik geri dönüş. Cihazın çalışma süreci boyunca ana makine çalışmayı durdurmaz. Ürün ayarlanan uzunluğa ulaştığında, pnömatik baskı cihazı iş parçasını bastırır ve ürünü geriye doğru (kılavuz ray ile birlikte) takip eder, ardından kesmeye başlar ve kesme tamamlandıktan sonra pnömatik cihaz serbest bırakılır. Kesme cihazı silindirin itmesiyle ileri doğru hareket eder, orijinal konumuna geri döner ve bir sonraki kesim için bekler.

1. Kesme Gücü: 11KW
2. Testere Malzemesi: MN15
3. Kesme testeresinin çapı: 300 mm
4. Kesme Testeresinin Kalınlığı: 3 mm

Koleksiyon Tablosu

C tipi destek çubuğu şekillendirme makinesi için toplama tablası, makaralı tip veya konveyör bant tipi olarak tasarlanmıştır. Makaralı tipte ürün elle toplanırken, konveyör bant otomatik olabilir.

PLC Kontrollü Sistem

Operatör, programlanabilir kontrol sistemiyle çalışan C profilli rulo şekillendirme makinesini önceden ayarlanmış program üzerinden otomatik olarak çalıştırır ve kontrol sürecini izler. Dijital ayarlar sayesinde iş parçasının hızı ve uzunluğu ayarlanabilir. Ayrıca ekipmanın çalışma durumu ve arıza göstergeleri gerçek zamanlı olarak izlenir. İki çalışma modu vardır: manuel/otomatik. Manuel ve otomatik geçiş fonksiyonu ile: otomatik arıza durumunda makine çalışmaya devam eder ve üretim kısa bir süre daha sürdürülür; otomatik durumda ise tüm hat üretim işlemi sırayla gerçekleştirilir ve tüm hatta acil durdurma düğmesi ve limit sensörü bulunur, bu da acil durumlarda müdahaleyi kolaylaştırır ve ekipman ile operatörlerin güvenliğini sağlar.

1. PLC Markası: Siemens/Panasonic
2. İnverter: ABB/Siemens/Yaskawa
3. Kodlayıcı: Omron
4. Limit Anahtarı: Omron
5. Düğme: Siemens

Believe Industry Company tam bir yelpazeye sahip olmak rulo şekillendirme makineleri Çelik yapılar için. Bize Ulaşın Daha fazla bilgi için.

•

•

•

•
