Monterey V1100 Kiremit Rulo Şekillendirme Makinesi

Tek Profil, Tek Geçiş: Hattın Ürettiği Şey

Monterey V1100 kiremit rulo şekillendirme makinesi, ön boyalı çelik bobini Rusya ve BDT çatı ustalarının Monterrey dediği metal kiremit levhasına dönüştürür: 350 mm kiremit adımı, 39 mm profil yüksekliği ve 1.100 mm kullanılabilir kaplama genişliği. Believe Industry bu hattı 2005 yılından beri üretiyor ve her ünite katalog şekline göre değil, alıcının profil çizimine göre monte ediliyor.

Kısa cevap: Monterey V1100 kiremit rulo şekillendirme makinesi 1.250 mm bobininden 0,3 ile 0,8 mm ön boyalı çelik işler, kiremidi 16 istasyonda şekillendirir, delme ve kesmeyi tek hidrolik strokta yapar ve 3 ile 4 m/dk bitmiş levha verir. 5 t bobin yaklaşık 1.020 metre verir, yani 1.120 m² bitmiş çatı.

Sayılarla Monterey Profili

Monterey, Rusya'da en yaygın kurulan metal kiremit profilidir ve her Monterey V1100 kiremit rulo şekillendirme makinesi aynı geometriye göre üretilir; bu geometri, alıcının tedarikçileri satır satır karşılaştırabileceği kadar standarttır. Standart modül 350 mm olup bölgesel tercihler için 300 mm ve 400 mm varyantları üretilir. Bindirme boyunca iki kılcal kanal uzanır ve gerçek bir Monterey levhasını düz damgalı kiremitten ayırır: rüzgarın bindirme altına ittiği suyun yolunu keserler.

Aynı ad iki farklı profili kapsar ve bu, kalıp işlenmeden önce çözülmesi gereken ilk konudur. BDT sürümü yüksek ve belirgindir. Kuzey Amerika sürümü çok daha sığdır. İkisi de farklı merdaneler gerektirir.

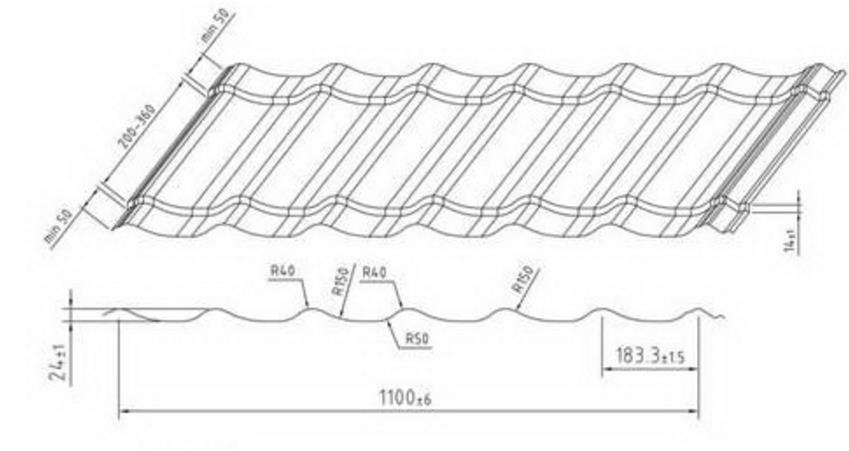

Profil verileri	BDT Monterrey, TS39 tipi	Kuzey Amerika Monterey
Profil yüksekliği	39 mm	15 mm
Kiremit adımı	350 mm, 300 ve 400 mm varyantlarıyla	350 mm
Efektif genişlik	1,100 mm	1,100 mm
Toplam levha genişliği	1,180 mm	1,200 mm
Çelik kalınlığı	0,4 ile 0,5 mm tipik, talep üzerine 0,3 ile 0,8 mm	0,4 ile 0,6 mm
0,5 mm'de ağırlık	4.7 kg/m²	5.0 kg/m²
Minimum çatı eğimi	8 ile 14 derece, yerel yönetmeliğe bakın	18 derece

Ruukki, TS39-350-1100 modülünü 39 mm yüksek, 350 mm adımlı ve 1.100 mm efektif olarak listeler; Rus ihalelerinin çoğunun atıf yaptığı değer budur.

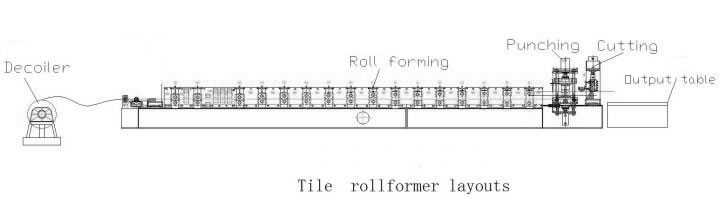

Bobinden İstiflenmiş Levhaya: Hat Konfigürasyonu

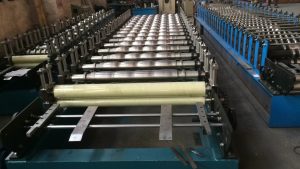

Monterey V1100 kiremit rulo şekillendirme makinesinde akış bilinçli olarak basittir, çünkü kiremit hattı süslemeden değil çalışma süresinden para kazanır. Bobin manuel açıcıya yüklenir, şerit 16 şekillendirme istasyonuna girer, delme ve kesme ünitesi tek hidrolik strokta çalışır ve levhalar toplama masasına iner. Uzun deniz taşımasına giden levhada film ünitesi merdanenin önüne konur.

On altı istasyon, Monterey V1100 kiremit rulo şekillendirme makinesinde önemli olan sayıdır. Sığ bir profil on iki istasyonla toleransı tutar. Kılcal kanallı 39 mm kiremit tutamaz. Her istasyon ASTM 1045 merdane taşır; sertleştirilip temperlenir, ardından ön boyalı yüzey izlenmesin diye 0,05 mm krom kaplanır.

Kalem	Teknik Özellik
Rulo kalınlığı	0,3 ile 0,8 mm
Şerit genişliği	en fazla 1.250 mm

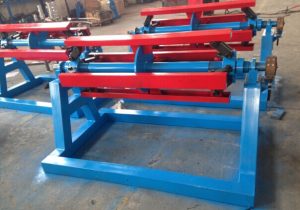

Rulo ağırlığı	5 t, gerilim frenli manuel açıcı
Bobin iç çapı	480 ile 520 mm
Bobin dış çapı	en fazla 1.350 mm
Şekillendirme sehpaları	16
Makara malzemesi	ASTM 1045, sertleştirilmiş ve temperlenmiş, 0,05 mm sert krom
Mil	ASTM 1045, 80 mm çap
Şekillendirme motoru	7.5 kW
Kalıplama hızı	12 m/min
Hat hızı	delme ve kesme dahil 3 ile 4 m/dk
Hidrolik ünite	11 kW, 12 ile 16 MPa
Delme ve kesme kalıbı	CR12, HRC 58 ile 62'ye sertleştirilmiş, tek gövde

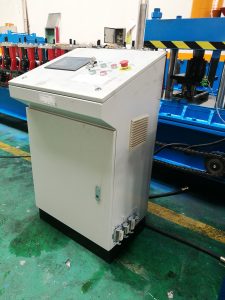

Kontrol	Panasonic PLC, Yaskawa invertör, Omron enkoder, MCGS dokunmatik ekran, 20 reçete
Güç kaynağı	380 V, 50 Hz, 3 faz, aşırı yük korumalı

Hız, Çevrim ve Gerçek Vardiya Verimi

Bu Monterey V1100 kiremit rulo şekillendirme makinesinin merdanesi 12 m/dk döner. Hat dönmez. Her levha delme ve kesme için durur, dolayısıyla iş planına giren sayı 3 ile 4 m/dk hat hızıdır. Diğer sayıyı söylemek, kiremit hattı işleten bir alıcının gözünde güvenilirliği düşürür.

Bir bobin değişimi ve normal elleçlemeye izin veren yüzde 70 çalışma süresinde, bir vardiya tablodaki tonajı üretir. Daha kalın bobin merdanede daha yavaştır ve daha uzun kesme çevrimi ister.

Rulo kalınlığı	Hat hızı	8 saatlik vardiya başına metre	Vardiya başına kaplanan alan	3,5 m levha
0,4 mm	4.0 m/min	1,344 m	1.478 m²	384
0,5 mm	3.5 m/min	1,176 m	1.294 m²	336
0,6 mm	3.0 m/min	1,008 m	1.109 m²	288
0,8 mm	2.5 m/min	840 m	924 m²	240

Planlama rakamları, garanti değil. Elle istifleme otomatik istifleyiciye göre yüzde 10 ile 15 kaybeder ve ilk hafta her zaman üçüncü haftadan yavaştır.

Delme, Kesme ve Polimer Film Ünitesi

Monterey V1100 kiremit rulo şekillendirme makinesinde bağlantı delikleri, mahya delikleri ve uç kesimi tek hidrolik istasyonda yapılır. Zımba ve bıçak tek gövdeyi paylaşır, bu yüzden levha iki işlem arasında kayamaz. 39 mm profilde kesim kenarının gönyeli kalması ve delik aralığının milimetre içinde tekrarlanması bundandır.

Kalıp CR12 takım çeliğidir ve HRC 58 ile 62'ye sertleştirilir. İki vardiyada bıçak yaklaşık yılda bir bilenir; yedek insert setini ilk kör kesimden sonra değil, makineyle birlikte sipariş etmek gerekir.

Bu Monterey V1100 kiremit rulo şekillendirme makinesindeki film ünitesi kozmetik değildir. Konteynerde altı hafta geçiren ön boyalı levha, bindirme boyunca sürtünmüş boya ile gelebilir ve müşteri o sürtüğü profilden önce görür. Şekillendirmeden önce uygulanan 50 mikron film, bu tartışmayı bobin maliyetinin yaklaşık yüzde iki karşılığında ortadan kaldırır.

Bobin Genişliği, Kaplama Genişliği ve Malzeme Verimi

Kaplama genişliği, Monterey V1100 kiremit rulo şekillendirme makinesinin para kazandığı veya kaybettiği yerdir ve hesabı kolayca doğrulanır. 1.180 mm levha besleyen 1.250 mm bobin her kenarda 35 mm kenar kesimi bırakır, yani çeliğin yüzde 5,6'sı hurda olarak çıkar. 1.180 mm bobin bu kesimi kaldırır ama yönlendirme hatasına pay bırakmaz.

0,5 mm'de bir metrekare çelik 3,93 kg gelir, yani 1.250 mm şerit metre başına 4,91 kg'dır. 5 t bobin 1.019 metre verir ve 1.100 mm efektif genişlikte 1.121 m² kaplar. Bu sayıyı 1.100 mm hattı 1.130 mm rakip ile karşılaştıran her alıcının önüne koyun.

Aynı levha 0,45 mm'de bobin başına 1.131 metre verir, yani kalınlık Monterey V1100 kiremit rulo şekillendirme makinesinin verimini yaklaşık yüzde 11 kaydırır.

Teklifi Değiştiren Opsiyonlar

Temel Monterey V1100 kiremit rulo şekillendirme makinesi şekillendirir, deler, keser ve elle istifler. Alıcıların çoğu iki veya üç opsiyon ekler ve her birinin net bir tetikleyicisi vardır.

Opsiyon	Neyi değiştirir	Ne zaman eklenir
Bobin arabalı hidrolik açıcı	Bobin değişimi 20 dakikadan 5 dakikaya iner	Vardiyada üçten fazla bobin değişimi
Otomatik istifleyici	Bir operatörü kaldırır, dakikada 15 ile 25 levha	Vardiya verimi 900 m² üzerinde
Servo besleyici	Uzunluk toleransı artı eksi 0,5 mm	Paneller sabit modül için kesiliyor
Hızlı değişen kaset	2 ile 3 saatte profil değişimi	300, 350 ve 400 mm adım satıyorsunuz
Polimer film ünitesi	Deniz taşımasında boyayı korur	30 günü aşan ihracat sevkiyatları
Uzaktan teşhis	Vizesiz mühendis erişimi	Hat servis bölgenizin dışında

Hattınızın Spesifikasyonu Nasıl Belirlenir

Beş kontrol, teklif yazılmadan önce Monterey V1100 kiremit rulo şekillendirme makinesinin spesifikasyonunu kapatır. Birini atlarsanız makine yanlış merdanelerle gelir.

Bir, çizim. Adım, yükseklik ve kaplama genişliği işaretli olarak gönderin. Fotoğraf çizim değildir, çünkü kanal derinliği görünmez.

İki, bobin temini. 1.180 veya 1.250 mm ve iç çapı doğrulayın. 508 mm bobin 480 mm mile oturmaz.

Üç, kalınlık aralığı. 0,4 ile 0,6 mm için işlenmiş hat 0,3 mm levhayı çalıştırır, ama profil farklı yaylanır. Gerçek aralığı belirtin.

Dört, eğim ve yönetmelik. Monterey bazı pazarlarda 8 dereceden, bazılarında 14 dereceden başlar. Bu sayı bindirmeyi ve levha boy listesini belirler.

Beş, güç beslemesi. 380 V 50 Hz burada standarttır; 415 V veya 440 V 60 Hz bir üretim opsiyonudur, sahada dönüşüm değildir.

Ayrıca dere ve kenar profili satan alıcılar bu hattı bir mahya kapağı rulo şekillendirme makinesi ile eşleştirir, böylece çatı paketi tam gider. Ürün yelpazesi kiremitten genişse, profili sabitlemeden önce bir metal çatı kiremiti rulo şekillendirme makinesi ve bir sırlı kiremit rulo şekillendirme makinesi ile karşılaştırın.

Teslimat, Devreye Alma ve Destek

Monterey V1100 kiremit rulo şekillendirme makinesi çizim onayından sonra genelde 45 ile 60 günde hazır olur, iki konteynere sığar ve operatör eğitimiyle 7 ile 10 günde devreye alınır. Yedek merdaneler, zımba insertleri ve elektrik şeması üniteyle birlikte gider.

Believe Industry, Monterey V1100 kiremit rulo şekillendirme makinelerini 2005'ten beri 50'den fazla ülkeye gönderdi; 500 proje tamamlandı ve tasarım ile devreye almada 80 mühendis çalışıyor. Fabrika ISO 9001 sahibi ve makineler CE işareti taşıyor.

Satın almanın yeni takım gerektirmeden sonradan düzeltilemeyecek tek parçası profildir. Genişlik seçeneklerini bir çatı levhası rulo şekillendirme makinesi ile karşılaştırın, trapez panel de tedarik ediyorsanız, ve profil yüksekliği 30 mm altında kalıyorsa çelik kiremit profil rulo şekillendirme makinesi sayfasını okuyun.

Ön boyalı çeliğin kaplama ve korozyon verilerini American Galvanizers Associationyayımlar; TS39 modülü Ruukkitarafından belgelenmiştir, çelik geri dönüşüm oranları için worldsteel.

Profil çizimini ve bobin verilerini iletişim sayfasıüzerinden gönderin; Monterey V1100 kiremit rulo şekillendirme makinenizin teklifi merdane seti, kaset opsiyonu ve konteyner planıyla döner.

Monterey V1100 Kiremit Rulo Şekillendirme Makinesi Hakkında Sık Sorulan Sorular

Monterey V1100 kiremit rulo şekillendirme makinesi nedir?

Monterey metal kiremit levhasını üreten hattır: 1.180 mm genişlik, 1.100 mm efektif kaplama, 350 mm adım ve 39 mm profil yüksekliği. 3 ile 4 m/dk hızda tek geçişte şekillendirir, deler, keser ve istifler.

Hangi bobin genişliği gerekir?

1.250 mm standart üst sınırdır; her yanda 35 mm kenar kesimi bırakır ve yönlendirme hatasını emer. 1.180 mm bobin çelikten yüzde 5,6 tasarruf eder ama pay bırakmaz.

Bir Monterey V1100 kiremit rulo şekillendirme makinesi 300, 350 ve 400 mm adımları çalıştırabilir mi?

Tek merdane setiyle hayır. Adım merdaneye işlenir, bu yüzden her modül kendi takımını ya da 2 ile 3 saatte değişen bir kaset gerektirir. Üç modülü satan alıcı, kaset şasesini ilk hatla sipariş eder.

Hangi çelik kalınlığını şekillendirir?

Bu Monterey V1100 kiremit rulo şekillendirme makinesi 0,3 ile 0,8 mm şekillendirir ve 0,45 ile 0,5 mm en iyi noktadır. 0,8 mm'de hat 2,5 m/dk civarına iner ve kesme tonajı artar; ağır kalınlık düzenliyse hidrolik spesifikasyonu doğrulayın.

Bir Monterey V1100 kiremit rulo şekillendirme makinesi vardiyada ne kadar üretir?

0,5 mm ve 3,5 m/dk'da bir 8 saatlik vardiya yaklaşık 1.176 metre üretir; bu 1.294 m² çatı veya 3,5 m'de 336 levha demektir. Verim, istifleme ekibi darboğaz olana kadar hızla artar.

Monterey ile sırlı kiremit arasındaki fark nedir?

Monterey iki kılcal kanallı kademeli dalga ve 39 mm yükseklik kullanır. Sırlı kiremit profilleri daha derin ve yuvarlaktır, genelde 55 mm, ve seramik kiremidi taklit eder. İkisi aynı hat mimarisinde çalışır ama merdaneler ve levha genişliği değiştirilemez.
